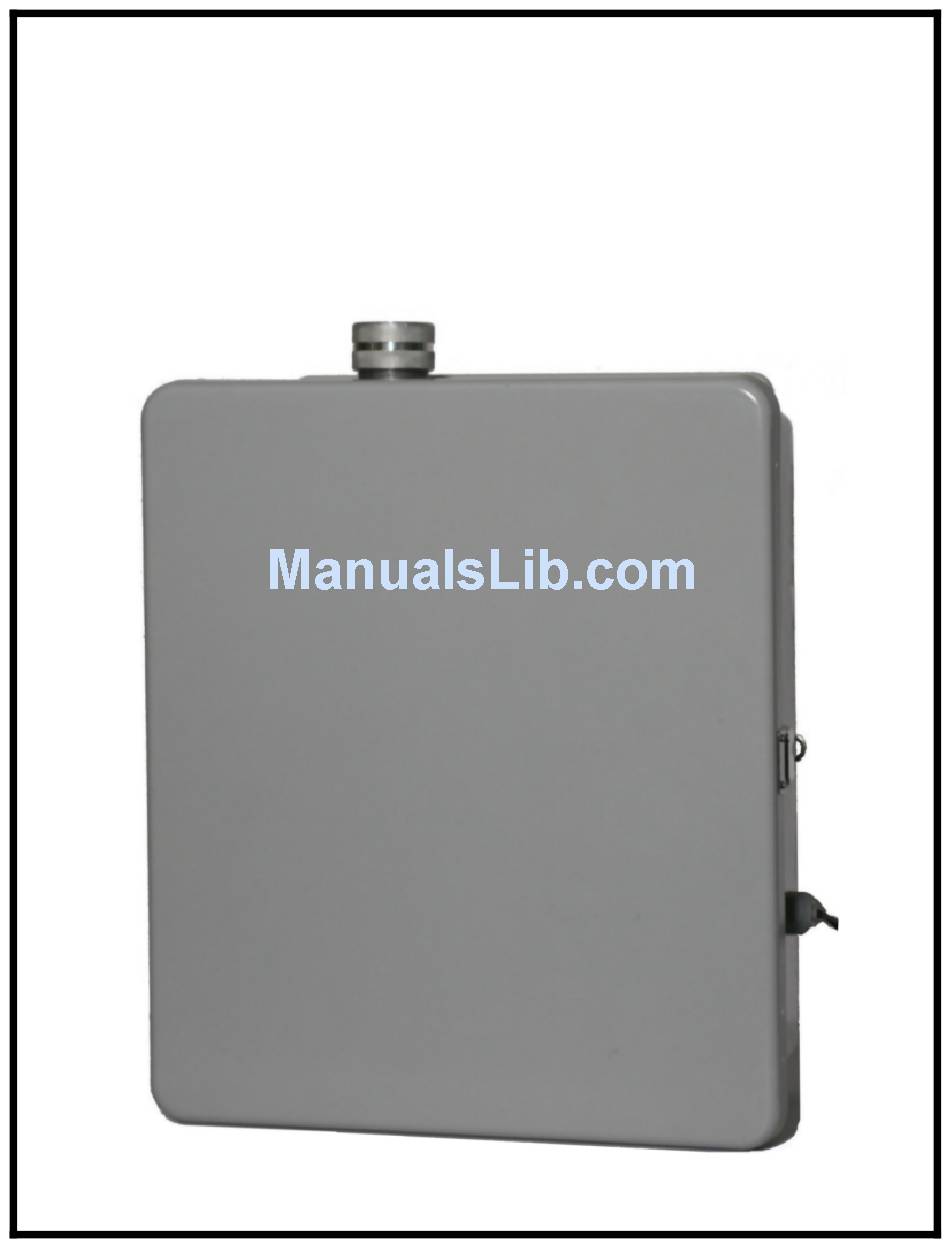

Air‐Q 1100
User Guide


Rev 1.0 5/13/09

© 2009, Prolitec Inc.
Page 1 of 18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Air-Q 1100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Prolitec Air-Q 1100

Summary of Contents for Prolitec Air-Q 1100

  • Page 1 Air‐Q 1100  User Guide     Rev 1.0 5/13/09     © 2009, Prolitec Inc.  Page 1 of 18 ...
  • Page 2 VI.  Installation......................9  A.  Pre‐Installation Checklist  B.  Installation Kit  C.  Appliance Positioning  D.  Appliance Installation  E.  Injector Tube Installation    VII.  Troubleshooting ..................... 15    VIII.  General Care and Customer Support Contacts  ..........17    IX.  Specifications....................18 Air-Q 1100 User Guide Page 2 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 3 I. Introduction to Air‐Q 1100     The Air‐Q 1100 appliance is an air treatment system for interior spaces served by a ducted HVAC air  handling system (“HVAC”). The Air‐Q 1100 delivers a fragrance or air treatment agent (“Agents”)  into the airflow of the HVAC system either through the central fan unit (CFU) or at suitable  locations in the branched ductwork. It is designed for permanent installation on the outside or  inside of the CFU.    The Air‐Q 1100 is managed by an on‐board computer that is fully programmable for space sizes  from 1,000 to 250,000 cubic feet per appliance and one or more intensity levels in the same day.  Multiple appliances can work together on the same or multiple CFUs to treat the air in the same  spaces served by the HVAC. In this way, there is no limitation on the size of the space that can be  served by Air‐Q 1100.     Air‐Q 1100 requires little to no maintenance except periodic cleaning for appearance. Installations  of Air‐Q 1100 are designed so that the consumption of the consumable Cartridges of Agent  (“Cartridges”) requires replacement no more frequently than once a month.      Typical Air‐Q 1100 applications include air treatment for odor remediation, scent branding and  ambient scenting in public spaces such as casinos, malls, hotels, theaters, ballrooms, convention  centers, hospitals, and restrooms.     The Air‐Q 1100 generates ultra fine, ultra‐light droplets approximately 500 nanometers in  diameter. By comparison, a droplet from a pressurized aerosol is 50 microns (50000 nanometers) in  diameter or 166 times larger than an Air‐Q 1100 droplet. In terms of weight and volume of liquid,  the comparison is even more dramatic. A 50‐micron aerosol droplet is 4.6 million times heavier  than a 300‐nanometer Air‐Q droplet.  This tiny Air‐Q droplet offers many performance benefits  over a conventional aerosol including: completely uniform distribution of the treatment agent; 100  times more exposed surface area allowing use of much less air treatment agent per cubic foot; and  the absence of any liquid deposits on surfaces such as the interior surfaces in a HVAC system.     The Air‐Q 1100 Guide is packed with important information that will help the users, installers and  service engineers optimize the performance of this modern air treatment system. We encourage  you to read it carefully.     This is calculated using the formula for the volume of a sphere where V is the volume or weight and r is the radius of the droplet.
  • Page 4 (half a micron). A droplet of this size presents 10,000 times more surface area to the air than the  same amount of liquid in a 50‐micron aerosol droplet. The Air‐Q droplet is 1/1,000,000  the weight  of an aerosol droplet. This means the droplets behave as if they were dry, do not leave any residue  on the blades or interior duct surfaces and create scent effect with concentrations so low it us  unlikely to trigger allergic response.     There are two basic applications for Air‐Q 1100: ambient scenting and odor remediation. The Air‐Q  1100 delivery system and Prolitec’s proprietary air treatment chemistry can do both at the same  time or either one alone.     1.  Ambient Scenting   Ambient Scenting is the use of the Air‐Q 1100 to deliver a scent to create a mood or  ambience, associate a scent with a brand, enhance a visual theme or simply make a space  more pleasant for its occupants.     2.  Odor Control   Odor Control is the use of Air‐Q 1100 and special air treatment chemistry to neutralize  odors by blocking certain malodors thus allowing the introduction of very small quantities  of fragrance into the air.  Normal air fresheners simply use fragrance to douse a malodor.       Air-Q 1100 User Guide Page 2 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...

  • Page 5: Safety Precautions

      B.  Air‐Q Cartridge Precautions       • Read the Product Safety Information Sheet and the Material Safety Data Sheet enclosed  provided with each shipment of Cartridges. Insure that these information sheets are  available for review by employees    • Use latex gloves to handle a Cartridge to avoid the liquid getting on hands. The Agents are  formulated so as to not be harmful in contact with the skin, but the concentrated nature of  the agents makes the scent difficult to remove from hands and skin.     • Wash your hands after all contact with Cartridges or fragrance and air treatment agents.     • Cartridges must be provided by and contain Air Treatment Agent formulations which have  been certified by Prolitec.     • While Air‐Q Air Treatment Agents do not contain ingredients deemed harmful to the skin, if  there is skin contact, wash with soap and water. If there is contact with the eyes, irrigate  the eye with fresh water for 5 minutes. If there is any eye irritation, consult a physician  immediately.  Air-Q 1100 User Guide Page 3 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 6       Hose Connector    Control Display   Air Nozzle        Control Buttons Cartridge    Program Selector              Air Filter       Power Cord     Battery Tab  Air-Q 1100 User Guide Page 4 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...

  • Page 7: General Maintenance

                  Cartridge    Retaining Tab  B.  O‐ring Replacement – every 6 months or as needed:  • Replace the air nozzle 3 o‐rings (Part number 10208) if wore down or swollen. A partially full  cartridge may indicate an air leak between the air nozzle and the cartridge, reducing plume  output. Replace as needed and/or every six months for preventative maintenance.  • If there is any Agent that leaks during the cartridge installation, clean it carefully with a  paper towel with some ethanol or another alcohol.    C.  Air Filter – every 6 months or as needed.  • Replace air filter (part number 10417) if dirty. If any dust has gathered inside the unit,  remove it with a damp paper towel.  Air-Q 1100 User Guide Page 5 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 8   D.  Battery Replacement – approx. every 2 years:  (requires 3 Volt CR2032 Lithium Battery, part number 8111):  1.  Unlatch and open the door to access the enclosure.  2.  Using a pair of tweezers or needle‐nose pliers, remove  battery from the center opening of the oval grommet. The  grommet is located on the front of the blue bracket below the  operating buttons.  3.  Insert the new CR2032 battery. The positive side of the  battery should face your right while looking at the front of the  appliance. The battery will have a + or – marking on a side.   Air-Q 1100 User Guide Page 6 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 9 • Adjust the clock to the time you want the appliance to start each day using the +/– keys.    • Turn the dial to Stop.    • Adjust the clock to the time you want the appliance to stop each day using the +/– keys.    6.   Using the Program Mode    • Turn the dial to Program to operate with the specified start/stop times.    7.   Using the Program Override    • Press the button in the bottom left corner to operate the appliance outside the specified  start/stop times.    • Each time the button is pressed, another hour is added up to 12 hours.        Air-Q 1100 User Guide Page 7 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 10 177,000-214,000 5,000-6,000 46 thru 50 214,000-250,000 6,000-7,100   2.   Press the power button on. Turn the dial to Program and set the intensity level with the +/–  keys. You will see the level numbers (1 to 50) on the right side of the screen.    Hint: There are many variables involved in finding the right settings for scent. Feel free to adjust to  taste. Do not set scent level to maximum setting or higher than recommended in the Setting Table,  but start from recommended lowest level and increase progressively for optimum results.    The Last Step    1.  Set the dial to either 24/7 or Program if you have programmed a start/stop time.    2.   Make sure the power is on. The blue light will show through the button.      3.   Close and lock the door, storing the key in a known place. Air-Q 1100 User Guide Page 8 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...

  • Page 11: Installation

    5.  Find and mark the exact location for placement of the appliance (See section C: “Appliance  Positioning”)  6.  Note the distance between the insertion point and the proposed appliance location. (NEVER  MORE THAN 6 FEET) and there should NEVER be a LOW POINT in the hose run.   7.  Determine and mark the location for the 110 or 220V AC power outlet. (NEVER DIRECTLY  BELOW THE appliance)    B. Installation Kit (photos – Page 10)  • One (1) Air‐Q 1100 appliance (not pictured)  • One (1) Prolitec Injector Tube   (a)  • Three (3) Feet 3/8  ID, ½ OD Injector hose (b)  • One (1) hose connector assembly (c)  • One (1) hose clamp (d)   • Seven (7) #10 self‐tapping sheet metal screws for securing the appliance and injector tube on  sheet metal.  (e) • 1 spare set of 3 o‐rings for the air the nozzle (f)  Air-Q 1100 User Guide Page 9 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 12 (a)   (b)  (c)   (d)  (e)   (f)   • Optional: One hose quick disconnect fitting with 3 feet hose extension with hose clamps, to  increase distance up to 6 feet (see note # 6 above)    Air-Q 1100 User Guide Page 10 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 13 • Outside the AHU in the Supply air duct.    Best practice when installing in an AHU is to place the injector tube after the heating and  cooling coils. If this is not possible, the Plume output can pass over hot water, steam, chilled  water, and DX coils.     Open gas flames should absolutely be avoided. If installation must be over gas heated coils or  open gas flames, contact Prolitec Technical Support.     The best location for the Appliance is below the injector tube (See Figure 1). The injector hose  should be run upward as short a distance as possible and NEVER MORE THAN 6 FEET OR 180  CENTIMETERS. If an upward injector hose run is not possible, care should be taken support the  hose to prevent sagging or any low spot in the run to avoid any possibility of condensation and  liquid collection which will block the plume output. The injector hose is prone to stretching, so  support points should be placed every 5 to 6 inches on horizontal runs. Give the hose a slight  upward slant along its run (See Figure 2). The hose must not be run horizontally. A strong tape  (such as Venture tape) may be used to support short runs. The hose may be run through PVC  pipe for longer distances.    Figure 1  Injector hose  Injector Tube  Power Junction box Air‐Q 1100   Air-Q 1100 User Guide Page 11 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 14 1.  The APPLIANCE is wall‐mounted. Place the APPLIANCE onto the desired location on the wall  or AHU and ensure that it is level.  2.  Fasten the APPLIANCE to the wall or AHU using the necessary screws.  3.  Connect the power cord to a junction box or attach an AC plug to the cord and connect to a  nearby outlet.   4.  Open the enclosure door and unscrew the aluminum cap of the waterproof collar located  on top of the appliance enclosure. Remove and set aside the grommet (see photo on Page  13).  5.  Assemble hose and hose connector together (see photo below). Be sure to leave  approximately 1/8 of an inch clearance between the top of the cartridge hose connector  and the end of the hose. Then secure with clamp, ensuring that the hose connector is still  free to rotate.   Hose Clamp Connector Leave 1/8" clearance         Air-Q 1100 User Guide Page 12 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 15 6.  From the inside of the enclosure, slide hose assembly upward through to the waterproof  collar.    Waterproof Collar   7.  Lube the inside of the grommet if needed to allow the Injector hose to easily slide through.  Leave approximately 2 inches of hose length inside the appliance to provide enough play  when replacing the cartridge. Tighten aluminum cap of waterproof collar to ensure a  watertight seal.  8.  Use the optional quick disconnect fitting (See photo on Page 10) to add a hose extension if  needed.    Air-Q 1100 User Guide Page 13 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 16  upward approximately. Turbulence in the airflow can prevent even aspiration of the  plume. It is best to place the tube in a straight section of duct, and far away from any  turns, branches, or cross‐section changes as practical, and not immediately after the  supply fan.  1.  At the insertion point, drill a hole using a ½” drill bit.   2.  Insert the Injector Tube through the hole.   3.  Find an orientation of the injector Tube that appears to produce a good draw of air into  the end of the barb.   4.  Fasten the flange using the three #10 sheet metal screws   5.  Turn the APPLIANCE on and verify that a plume is produced.  6.  Before attaching the Injector hose to the injector, verify that the plume can flow easily  through the injector. This can be done by placing the end of the hose ½ inch away from  the injector and verifying that the plume is being drawn in (a flashlight will make the  plume easier to see). If the plume does not rise into the hose, adjust the orientation of  the Injector Tube until aspiration is achieved.  7.  Attach the Injector hose onto the hose barb of the Injector Tube.         For Cartridge Installation – See "Changing the Cartridge" on Page 5. Air-Q 1100 User Guide Page 14 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...

  • Page 17: Troubleshooting

      the injector tube into the HVAC. Check these. If    there is no plume something is blocking the    output tube. Check and remove it.       The air intake may be  Another method for clearing obstructions is,  blocked.  while the appliance compressor is running,    block the output tube with a finger for 2 or 3    seconds and then open it. By removing your    finger.                  Air-Q 1100 User Guide Page 15 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 18 The O‐Rings on the stem  Replace the O‐Rings by removing the worn one  that fits into the head  with a pointy tool and rolling on the new ones  may be worn out and    causing an air leak   You detect the fragrance  This is called olfactory  Leave the area for 5 to 10 minutes. Come back  when entering the room but  adaptation and is  inside, you will smell the fragrance once again.  after a while you no longer  normal.   Do not hesitate to repeat this process every  notice it.   time that you doubt the presence of the  fragrance in the area.  Air-Q 1100 User Guide Page 16 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
  • Page 19 VIII. General Care and Customer Support Contacts      • Do not install or store Air‐Q 1100 in places where the ambient temperature may fall below  0 degrees Celsius (32 degrees Fahrenheit) or rise above 54 degrees Celsius (130 degrees  Fahrenheit). (If operating conditions must be outside these ranges, contact Prolitec Safety  and Support Hotline at 888.615.9282).   • Do not drop Air‐Q 1100 on the floor. Do not drop it in or position it near an open basin of  water.   • Do not paint or otherwise try to alter the color of the outer cover.   • Always keep the lids on Cartridges when stored outside of the Air‐Q 1100.   • Do not operate Air‐Q 1100 in very dusty areas that may cause the air intake to clog.   • Please call Prolitec Customer Service at 866.387.4333 for instructions on return shipping  instructions or questions.              Air-Q 1100 User Guide Page 17 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...

  • Page 20: Specifications

                  Height X Width X Depth  151/2” X 133/8” X 66/8” (39.4 cm X 34.0 cm X 17.2 cm)  Weight with full container  13.7 lb (6.2 kg)    Cartridge              Reservoir ‐ 1250ml   Disposable/Recyclable    Patented Prolitec Inc.  ..Multiple patents pending      Air-Q 1100 User Guide Page 18 of 18 (rev 1.0 5/13/09) © Copyright 2009 Prolitec Inc...
