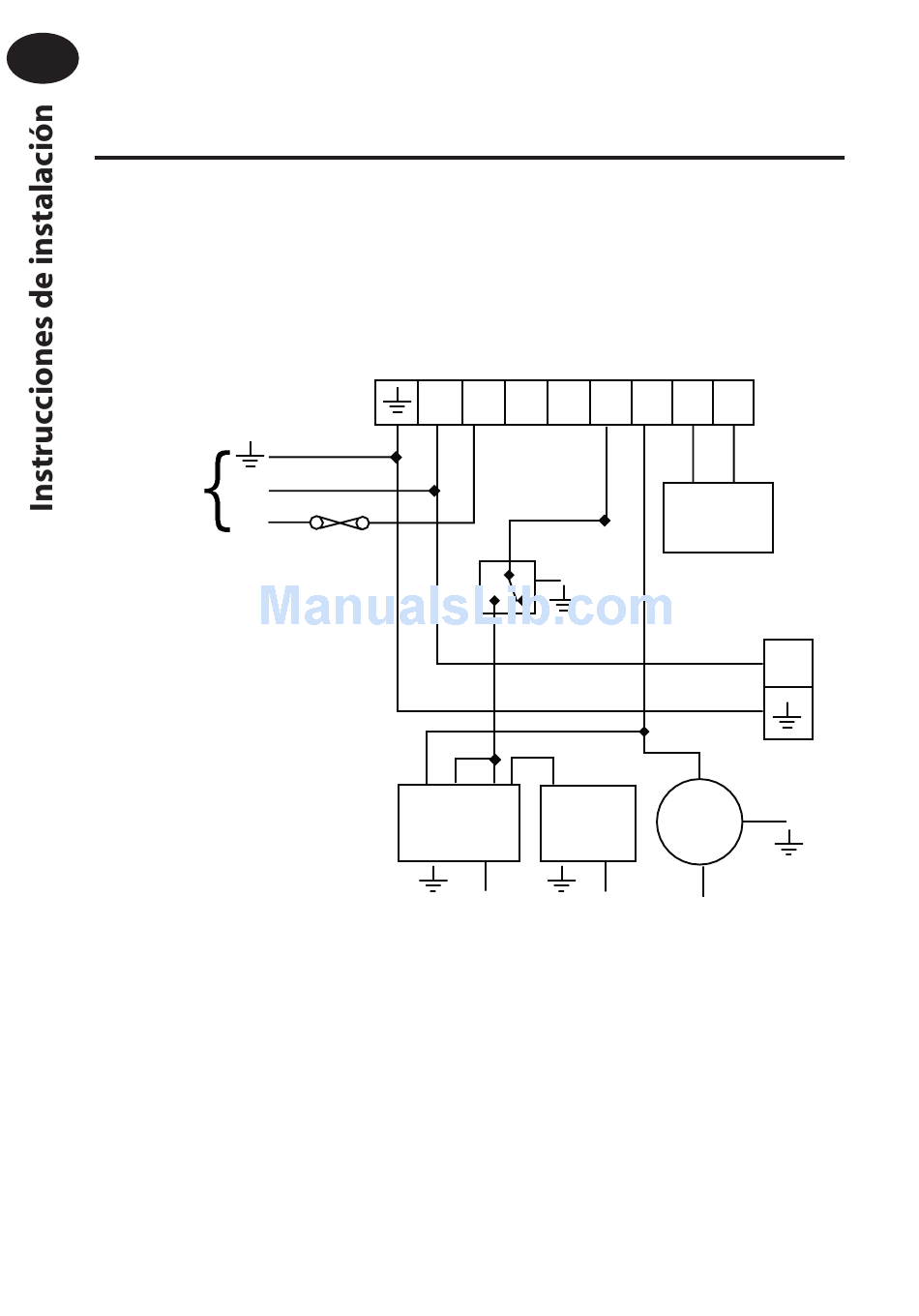

Calefacción doméstica típica de agua caliente
ES
bombeada por gravedad con válvula de zona de
retorno por muelle en agua caliente doméstica
TP9 (Interruptor 1 en PUMPED (BOMBEADO))
Mains
Supply
Otros productos Danfoss Randall adecuados para su uso con el circuito
de control anterior:
Termostato cilíndrico AT.
Válvula de zona motorizada HP28C con impulsor de retorno por muelle
e interruptor auxiliar SPDT.
34
Terminals
N
L
3 amp
fuse
S.R.Z.V
W C
OFF OFF
N L 1 2 3 4 5 6
Cyl. Stat
Boiler
in HW
N
C
W
ON
ON
Remote
Sensor
Looping
Terminals
Pump
N
N
N
