OREGON® CORDLESS TOOL SYSTEM
DECESPUGLIATORE MODELLO ST250

DISIMBALLAGGIO E ASSEMBLAGGIO

DISIMBALLAGGIO

CONTENUTO DELLA CONFEZIONE
Il decespugliatore richiede alcune
operazioni di montaggio prima dell'uso
I seguenti articoli sono spediti insieme al
decespugliatore:
• Decespugliatore
• Impugnatura frontale
• Vite di bloccaggio dell'impugnatura
frontale
• Copertura di sicurezza con vite di attacco
• Manuale di istruzioni
• Caricatore e cavo di alimentazione (se in
dotazione)
• Batteria (se in dotazione)
Dopo aver estratto il decespugliatore dalla
confezione, ispezionarlo attentamente
per accertarsi che non abbia subito danni
durante il trasporto e che tutte le parti siano
presenti Se una qualsiasi parte appare
danneggiata o mancante, non usare il
decespugliatore Contattare OREGON®
Cordless Tool System per ottenere le parti di
ricambio Per i numeri di telefono specifici
per il paese di residenza, vedere "Assistenza
clienti per paese"
AE 0213 - F/N 558938
DISIMBALLAGGIO E ASSEMBLAGGIO

ASSEMBLAGGIO

AVVERTENZE: PRIMA DI
COLLEGARE LA COPERTURA DI
SICUREZZA E L'IMPUGNATURA
FRONTALE, RIMUOVERE IL GRUPPO
BATTERIE DAL DECESPUGLIATORE.
UNO STRUMENTO A BATTERIA CON
IL GRUPPO BATTERIE INSERITO È
SEMPRE ATTIVO E PUÒ AZIONARSI
ACCIDENTALMENTE.
AVVERTENZE: NON ATTIVARE IL
DECESPUGLIATORE SENZA AVER
COLLEGATO L'IMPUGNATURA
FRONTALE E LA COPERTURA DI
SICUREZZA.
COLLEGAMENTO DELL'IMPUGNATURA
FRONTALE

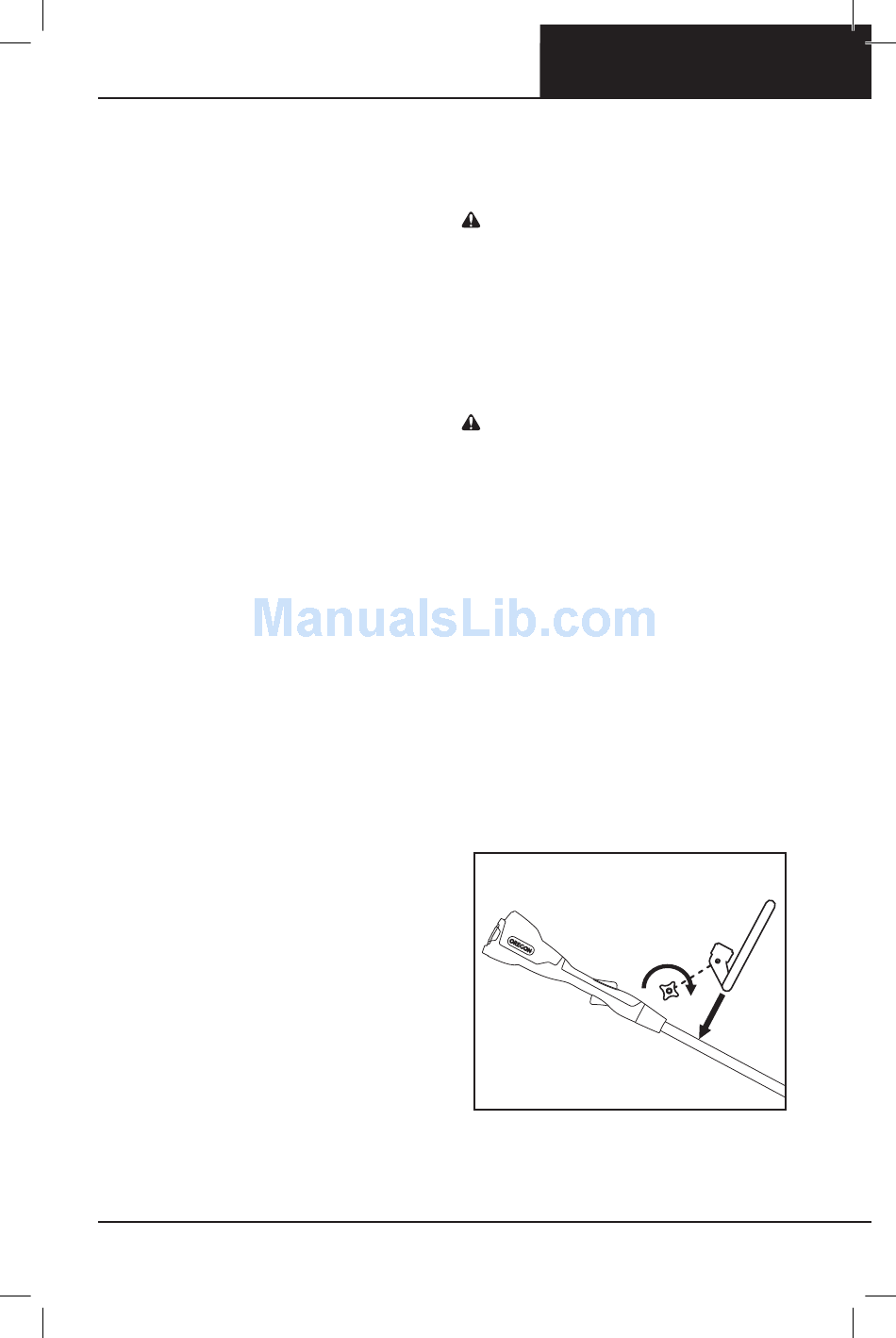

L'impugnatura frontale si inserisce
nell'asta ad una distanza conveniente tra
l'impugnatura posteriore e l'alloggiamento
del motore del decespugliatore (Fig 4)
• Afferrare l'impugnatura frontale vicino al
punto di bloccaggio (1)
• Agganciare l'impugnatura frontale
sull'asta in modo che il morsetto sia il
più vicino possibile all'impugnatura
posteriore (2)
• Inserire la vite di bloccaggio
dell'impugnatura frontale attraverso il foro
sull'impugnatura frontale (3) e stringere
FIG. 4
(1)
(3)
(2)
285
