Oregon ST250 Original Instruction Manual page 132

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И
ОЧИСТКА
• Удерживайте головку триммера одной
рукой и поворачивайте кнопку
против часовой стрелки до тех пор,
пока из каждого ушка леска не будет
выступать примерно на 13–15 см (рис 23)

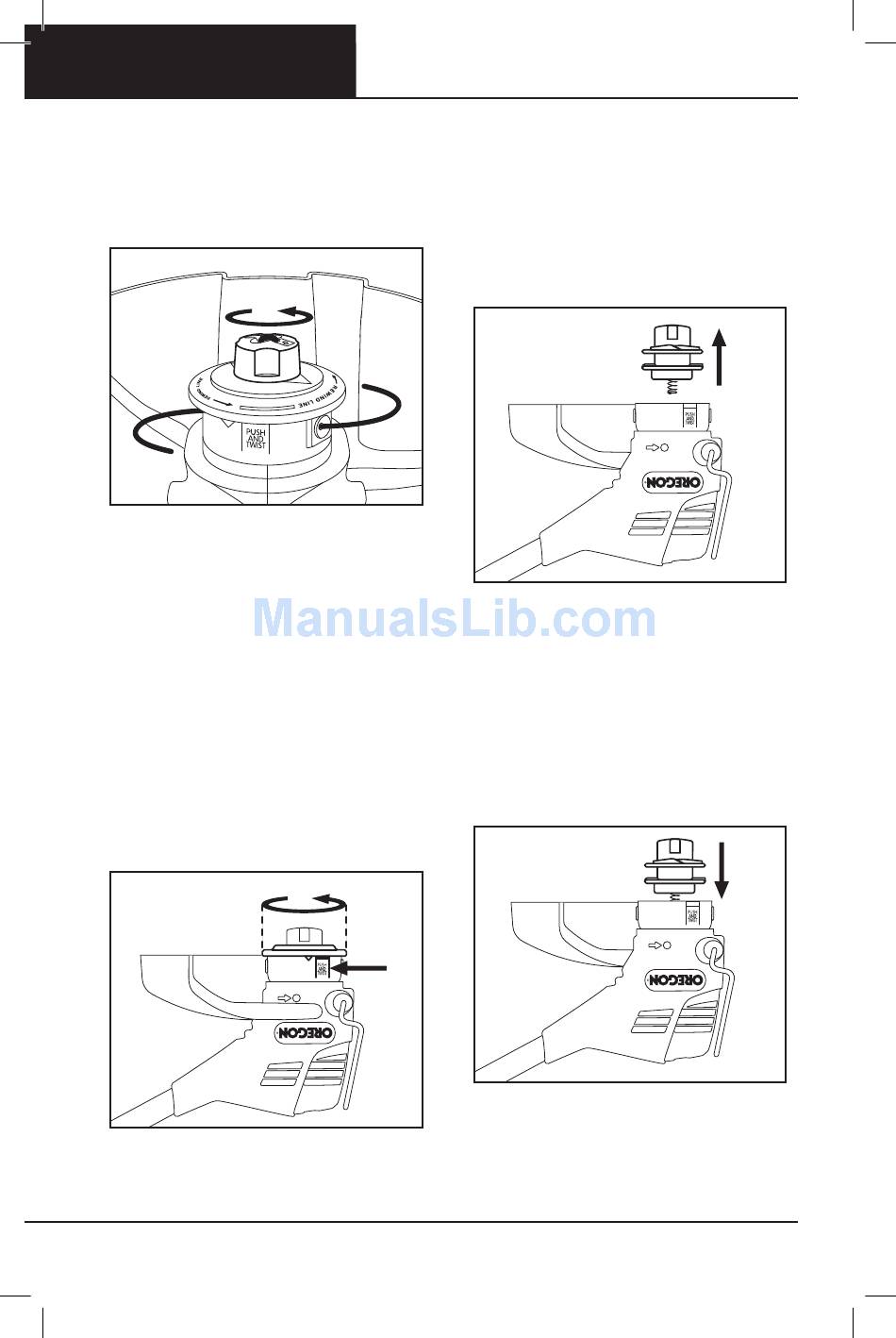

РИС. 23
РАЗБОРКА ГОЛОВКИ ТРИММЕРА
Если не удается заправить леску в
триммер, то, возможно, она зацепилась
за головку триммера В этом случае
необходимо разобрать головку
триммера
• Переверните триммер головкой
вверх (рис 24)
• Нажмите на пластину (1), находящуюся
на боковой поверхности головки
триммера
• Поверните крышку против часовой
стрелки (2) и выньте ее из головки
триммера
РИС. 24
132
(2)
(1)
OREGON® CORDLESS TOOL SYSTEM
• Снимите катушку и извлеките
пружину (рис 25)
ВАЖНО. ПРУЖИНА НАХОДИТСЯ В
СЖАТОМ СОСТОЯНИИ, БУДЬТЕ
ОСТОРОЖНЫ, НЕ ПОТЕРЯЙТЕ
ПРУЖИНУ, КОГДА БУДЕТЕ СНИМАТЬ
КАТУШКУ.
РИС. 25
ПОВТОРНАЯ СБОРКА ГОЛОВКИ
ТРИММЕРА
• Удалите оставшуюся на катушке леску
триммера и выбросьте ее
• Очистите с помощью щетки защелки,
удалите грязь из катушки и крышки, а
затем установите пружину в нижней
части катушки Прижмите катушку к
корпусу головки триммера (рис 26)
РИС. 26
ТРИММЕР ST250
AE 0213 - F/N 558938
