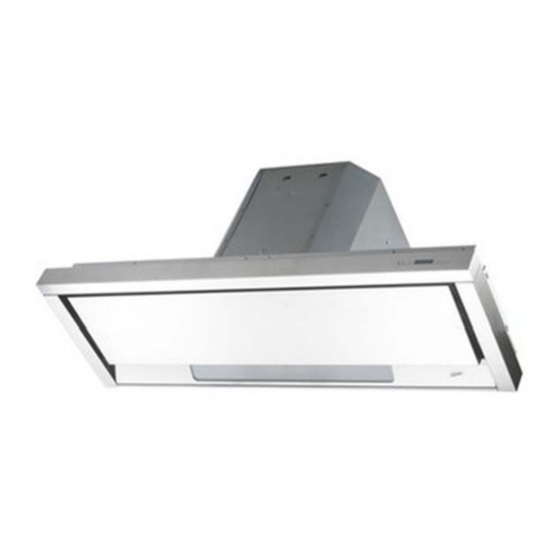

- Page 1 Premium 2 610-910 Mode d’emploi et installation Hotte de Cuisine Instructions for use and installation Cooker Hood...
-
Page 2: Table Of Contents
Instructions Manual INDEX RECOMMENDATIONS AND SUGGESTIONS ........................11 CHARACTERISTICS ................................12 INSTALLATION..................................14 USE ......................................16 MAINTENANCE ...................................17 Manuel d’Instructions SOMMAIRE CONSEILS ET SUGGESTIONS............................19 CARACTERISTIQUES.................................20 INSTALLATION..................................22 UTILISATION ..................................24 ENTRETIEN..................................25... -
Page 3: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. • The minimum safety distance between the cooker top and the extrac- tor hood is 650 mm. • Check that the mains voltage corresponds to that indicated on the rating plate xed to the inside of the hood. -
Page 4: Characteristics
CHARACTERISTICS Dimensions Ø 150 0-170 Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters square xing brackets Flange ø 150 mm Closing element Ref. Q.ty Installation Components Screws 4 x 16 Screws M5 x 16 Screws 3,5 x 9,5 Q.ty Documentation Instruction Manual... - Page 5 Ø150 0-170...
-
Page 6: Installation
INSTALLATION Drilling the Support surface and Fitting the Hood ny permanent electrical installation must comply ith the latest regulations concerning this type of instal- lation and a quali ed electrician must carry out the or . on-compliance could cause serious accidents or in ury and ould deem the manufacturers guarantee null and void. - Page 7 • o drill the outlet onto the top of the all furniture. • o x the 2 squares using the provided scre s. • o x the 2 squares using the provided scre s. 15 min. - 30 Max. X = Epaisseur porte C a u t i o n : T h e p o s i t i o n o f t h e c u t t i n g a n d t h e squares could be modified according to the p o s i t i o n o f t h e f r a m e t h i c k n e s s 3 0 m m .
-
Page 8: Use
Control panel TOUCH CONTROL FUNCTION ON/OFF Motor Switches the ho od m otor on a nd off. T he la test se lected speed appears on the display. Decreases the suction speed: V3 → V2 → V1 Speed - Increases the suction speed: V1 → V2 → V3 Speed + Intensive speed Activates t he i ntensive sp eed f rom an y p reviously sel ected... -
Page 9: Maintenance
MAINTENANCE Cleaning the Comfort Panel • Open the comfort panel; turn the hooks and remove the panel by slightly pressing the rear side. • Do not wash the comfort panel i n the dish washing machine. • It is recommended to use a neutral detergent liquid and a damp cloth when washing the outer surface of the comfort panel. - Page 10 Odour lters (Recirculation version) REPLACING ACTIVATED CHARCOAL FILTERS • These filters are not w ashable and cannot be regenerated, and must b e rep laced ap proximately every four months of o pera- tion, or more frequently with heavy usage. •...
-
Page 11: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installa- tion non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. -
Page 12: Caracteristiques
CARACTERISTIQUES Encombrement Ø 150 0-170 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de : Commandes, Lumière, Groupe, Ventilateur, Filtres Flasque ø 150 mm Pro l fermeture Réf. Q.té Composants pour l ’installation Vis 4 x 16 Vis M5 x 16 Vis 3,5 x 9,5 Q.té... - Page 13 Ø150 0-170...
-
Page 14: Installation
INSTALLATION Perçage Plan de support et Montage Hotte M ontag e et raccordement doiv e nt ê tre réalisés par un i n s t a l l a t e u r * q u a l i f i é . ( * ) L e n o n - r e s p e c t d e c e t t e c o n d i t i o n e n t r a î... - Page 15 • Percer le dessus du meuble haut. • Fixer les 2 équerres à l’aide des vis fournies. 15 min. - 30 Max. X = Epaisseur porte At t e n t i o n : L a p o s i t i o n d e s é q u e r r e s p o u r r a ê t r e m o d i f i é e s u i v a n t l a p o s i t i o n d u b a n d e a u é...
-
Page 16: Utilisation
UTILISATION Tableau des commandes TOUCHE FONCTIONS ON/OFF Moteur Actionne et arrête le moteur d’aspiration. Sur l’afficheur est visualisé le pas de la vitesse précédemment sélectionnée. Réduit la vitesse du moteur: V3 → V2 → V1 Vitesse - Augmente la vitesse du moteur: V1 → V2 → V3 Vitesse + Vitesse intensive Actionne la v itesse inte nsive en pa rtant d’... -
Page 17: Entretien
ENTRETIEN Nettoyage des Confort Panel • Ouvrir le confort panel, en intervenant sur le s boutons spécia- lement pr évus, puis le dé crocher e n exerçant une légère pr es- sion sur la partie arrière. • Le c onfort pa nel ne doi t a bsolument pa s ê tre la vé a u la ve- vaisselle. - Page 18 Filtre anti-odeur (Version filtrante) REMPLACEMENT FILTRE AU CHARBON ACTIF • Ils ne sont pas lavables ni régénérables; les remplacer au moins tous les quatre mois d’utilisation ou plus f réquemment en c as d’utilisation très intense. • Ouvrir le Confort Panel, en intervenant su les boutons spécia- lement prévus.
- Page 19 LIG H T BLUE - BLEU CLAIR - H ELL BLAU PINK - ROSE - ROSA PURPLE - M AUVE - M ALVER FARBIG W H ITE - BLANC - W EISS Y ELLOW - J AUNE - G ELB PREMIUM 2 610-910 01.01.2015 3S_Premium 2 610 910_150101 page 1...
-
Page 20: Electrical Requirements
The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g. - Page 21 Filtre recyclage assemblé Recycling filter...
- Page 22 Ø200 0-170 PREMIUM 910 SM...
- Page 23 Ø200 0-170 PREMIUM 610 SM...
- Page 24 Premium Premium L > 1000 mm L > 700 mm L = 900 mm L = 600 mm...
- Page 25 50800 VILLEDIEU-LES-POËLES - France Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@roblin.fr For outside France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79 e-mail : com.export@roblin.fr...
