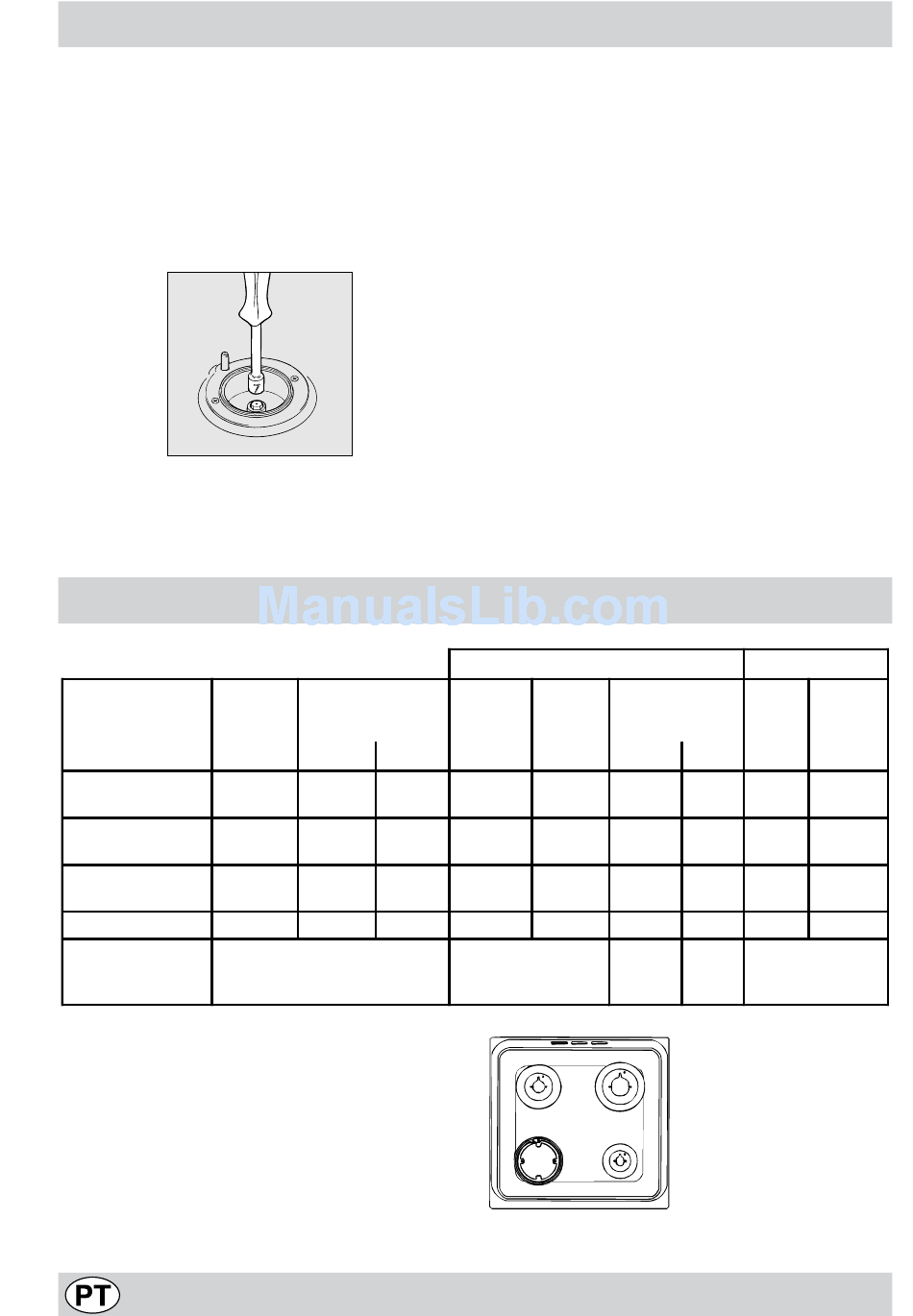

b) Substituição dos bicos dos queimadores do plano:
•
tirar as grelhas e extrair os queimadores dos seus lu-
gares;
•
desparafusar os bicos utilizando uma chave a tubo de
7 mm, e substituí-los com aqueles apropriados para o
novo tipo de gás (ver tabela 1 "Características dos
queimadores e dos bicos").
•
colocar no lugar todos os componentes efectuando
as operações inversas às descritas acima.
c) Regulação dos mínimos dos queimadores do plano:
•
levar a torneira à posição de mínimo;
Características dos queimadores e bicos
Tabela 1
Queimador Diâmetro
Ràpido
(Grande)(R)
Semi Ràpido
(Medio)(S)
Auxiliar
(Pequeno)(A)
Coroa Tripla (TC)
Pressões
de
alimentaçao
* A 15°C en 1013 mbar-gás seco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37,78 MJ/m
Poténcia térmica
(mm) kW (p.c.s.*)
Nomin. Reduz.
100 3,00 0,7
75 1,90 0,4
55 1,00 0,4
130 3,25 1,5
Nominal (mbar)
Minima (mbar)
Màxima (mbar)
3
•
retirar o manípulo agir sobre o parafuso de regulação
colocado dentro ou ao lado da vareta da torneira até
obter uma
N.B: em caso dos gás liquidos, o rosca de regulariza-
ção deverá ser totalmente enroscada.
•
verificar que ao girar rapidamente a torneira da posi-
ção de máximo à posição de mínimo o queimador não
se apague.
d) Regulação do ar primário dos queimadores do plano:
Os queimadores não precisam de nenhuma regulação
do ar primário.
Atenção
Ao terminar a operação substitua a velha etiqueta de
taradura com a que corresponde ao novo gás utilizado
que se acha nos nossos Centros de Assistência Técnica.
Nota
Se a pressão do gás utilizado fôr diferente (ou variável)
daquela prevista, é necessário instalar na tubagem de
entrada um regulador de pressão conforme as Normas
Nacionais em vigor sobre os "reguladores para gás ca-
nalizados".
Gás liquefeito
By-Pass bico
1/100 1/100
(mm) (mm)
41 86 218
30 70 138
30 50
63 91 236
28-30
S
R
A
TC
K6T52S/I
38
pequena chama
Gás natural
capacid.* bico
g/h 1/100
*** ** (mm)
214 116
136 106
73 71 79
232 133
37 20
20 25 17
35 45 25
regular.
capacid.*
l/h
286
181
95
309
