Summary of Contents for Work Pro neo

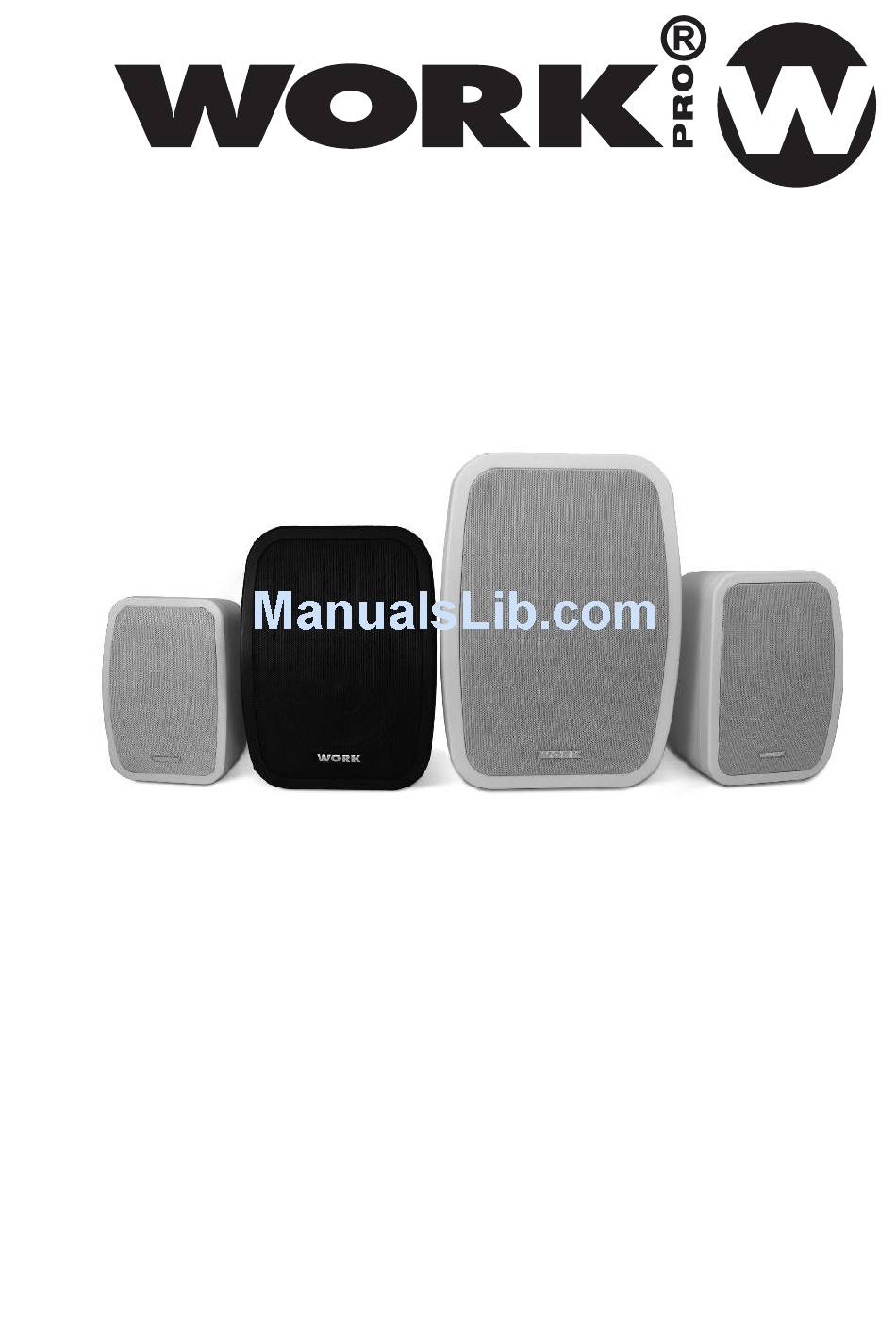

- Page 1 NEO Passive/Pasivas User Manual / Manual de Uso Rev 15.06.02...
- Page 2 (PASSIVE) (bigger) (bigger) A NEO 3/4/5/6/8 contains two loudspeakers (black or white) and two wall-mount brackets. The power tap is selected by rotating the slot of the 5 position rotary switch to the desired tap. Make sure to select the correct power tap position before connecting the loudspeaker to a 70/100V line amplifier.
- Page 3 (*) The power taps indicated on the selector switch are calculated for 100V line. In the case of 70V line installation, each power tap will correspond to half the value. Specifications are subject to change without notice User Manual/Manual de Uso NEO Passive/Pasivas...
-
Page 4: Mounting Process
The NEO Passive/Pasivas is designed for both indoor and outdoor operation where it is protected from direct exposure to water (e.g. under a canopy). The use of protection from water and humidity for the connection terminals is highly recommended (e.g. sealant/mastic). - Page 5 Screw eyelet fixing point for safety cable WARNING: The maximum loading of this bracket (8 kg), must never be exceeded. No other items must be suspended or attached to the bracket or speaker enclosure. User Manual/Manual de Uso NEO Passive/Pasivas...
- Page 6 Plastic Wall-mount bracket (NEO 3) Rear wall mounting part Threaded Ball Locking nut Fixation screw (x2) Fixation nut Use the wall mounting part (1) to mark the fixing points on the wall. Take into account the dimensions between holes and the diameters marked in figure 1.
- Page 7 (PASIVAS) (mayor) (mayor) NEO 3/4/5/6/8 contiene dos altavoces (color blanco o negro) y 2 soportes de pared La selección de potencia se realiza girando la ranura del conmutador rotativo de 5 posiciones hasta la posición deseada. Asegúrese de seleccionar la correcta posición...
- Page 8 (*) Las posiciones indicadas en el selector están calculadas para línea de 100V. En el caso de una instalación de línea 70V, cada posición de potencia corresponderá a la mitad del valor. Las especificaciones están sujetas a cambio sin previo aviso. User Manual/Manual de Uso NEO Passive/Pasivas...
- Page 9 Rango de protección IP54 La serie NEO dispone de un rango de protección IP 45, el cual significa que tiene una protección limitada al ingreso de agua y polvo. La serie NEO está diseñada tanto para instalaciones en interior como exterior donde está...
- Page 10 Tornillo de fijación del cable de seguridad ATENCION: La carga máxima soportada por ester soporte (8 kg), no debe sobrepasarse. No se debe utilizar para la fijación de un elemento distinto de estos modelos de altavoz. User Manual/Manual de Uso NEO Passive/Pasivas...
- Page 11 Soporte plástico de fijación a pared (NEO 3) Pieza de montaje a pared Bola roscada Tuerca de fijación Tornillo de fijación (x2) Tuerca de fijación Use la pieza de montaje (1) para marcar los puntos de fijación a la pared. Tenga en cuenta las medidas y diámetros marcados en la figura 1.
- Page 12 This symbol on the product or on its packaging indicates that this product This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to shall not be treated as household waste.
