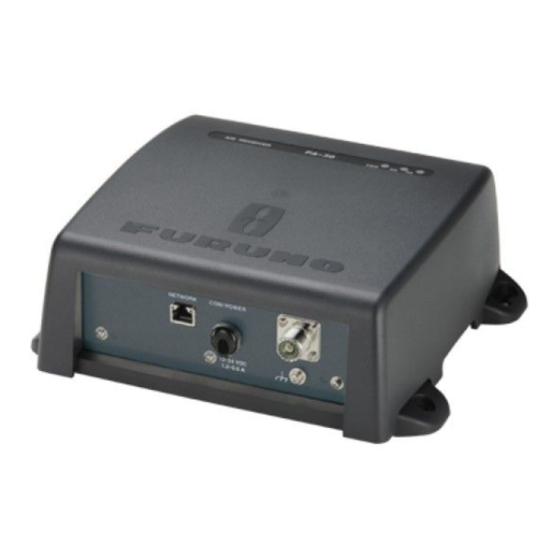

FA30 Setup, Installation and Troubleshooting Tips
The FA30 has an Ethernet port that allows direct connection to any NavNet Network.  This feature does
not require serial interfacing, and makes the NavNet VX2 NMEA ports available for other NMEA
interfacing needs. Usually the FA30 will be connected to a NavNet network using the Ethernet port. This
Document will mainly address this type of connection. The FA30 also has a regular NMEA input/output
COM port that provides a serial connection for use with other AIS capable equipment. When using the
serial port of the FA30 use the traditional methods of confirming the presence or absence of data (such
as Port Monitor or HyperTerminal).

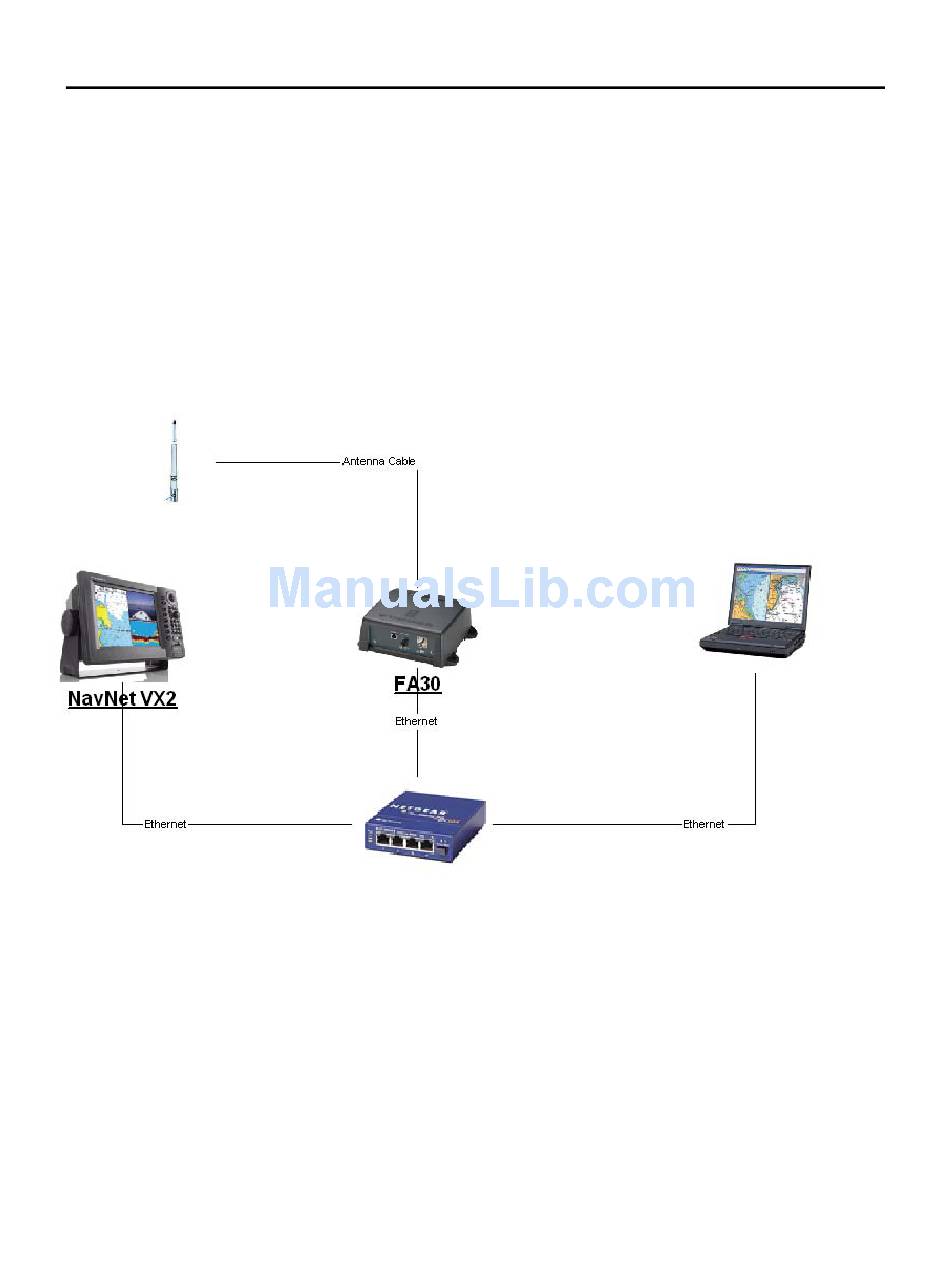

When connected to a HUB, use a regular straight RJ45 to RJ45 Ethernet cable:

When connecting the FA‐30 directly to a NavNet processor, use a crossover RJ45 to 6Pin Ethernet cable
(000‐159‐705).
Is the FA30 receiving any AIS Targets?
The first thing to check is the Status LED on the front of the FA‐30.
Obviously, the PWR LED needs to be Green and the ERR LED must not be ON (red).
When the FA30 receive an AIS message, the RX LED should blink orange. Watch closely the RX LED for 1
minute. If the LED is not blinking, you are either out of range (no AIS Targets in the area) or the VHF
antenna is not correctly wired (or damaged).
If the FA30 is not accessible (or LED not visible), you can use a PC to check the Status of the FA30
remotely. Refer to at the end of this document.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FA30 and is the answer not in the manual?

Questions and answers

Related Manuals for Furuno FA30

Summary of Contents for Furuno FA30

  • Page 1 FA30 Setup, Installation and Troubleshooting Tips  The FA30 has an Ethernet port that allows direct connection to any NavNet Network.  This feature does  not require serial interfacing, and makes the NavNet VX2 NMEA ports available for other NMEA  interfacing needs. Usually the FA30 will be connected to a NavNet network using the Ethernet port. This  Document will mainly address this type of connection. The FA30 also has a regular NMEA input/output  COM port that provides a serial connection for use with other AIS capable equipment. When using the  serial port of the FA30 use the traditional methods of confirming the presence or absence of data (such  as Port Monitor or HyperTerminal).      When connected to a HUB, use a regular straight RJ45 to RJ45 Ethernet cable:   When connecting the FA‐30 directly to a NavNet processor, use a crossover RJ45 to 6Pin Ethernet cable  (000‐159‐705).  Is the FA30 receiving any AIS Targets?  The first thing to check is the Status LED on the front of the FA‐30.   Obviously, the PWR LED needs to be Green and the ERR LED must not be ON (red).  When the FA30 receive an AIS message, the RX LED should blink orange. Watch closely the RX LED for 1  minute. If the LED is not blinking, you are either out of range (no AIS Targets in the area) or the VHF  antenna is not correctly wired (or damaged).  If the FA30 is not accessible (or LED not visible), you can use a PC to check the Status of the FA30  remotely. Refer to at the end of this document. ...
  • Page 2 The FA30 receives targets but they are not displayed on NavNet VX2  Check the software of NavNetVX2 (needs to be recent).  Make sure that the VX2’s AIS Setup parameters are not too restrictive. Press “Menu” then go to “System  Configuration” ‐> “General Setup” ‐> “AIS Option”. Make sure that the AIS display range is not too low.  In addition, make sure your plotter or radar’s range is on a large enough scale to include the targets  within range.   Check the connection FA30 ‐> NavNet VX2  The following troubleshooting tips require having a PC connected to the NavNet Network. If the PC is  loaded with MaxSea NavNet, it should already be done, if not, set the IP of the computer to 172.31.3.50.  If the FA‐30 is not within range of any actual AIS targets or the VHF antenna is not yet connected, you  can use the demo mode of the FA30 to check the network integrity. Open Internet Explorer and type  172.31.24.2    Click on “Service”    Enter the Password “652111” and click on “Login  Click on “Demo” ...
  • Page 3   Select the “Tokyo” demo and press OK    NavNet VX2 should display AIS target (on the plotter) in the Tokyo Bay (make sure to zoom at a range of  128NM or under) thus confirming the connection FA30 ‐>NavNet.  If the AIS targets are not showing on the NavNet, try to ping the NavNet display using the computer.  First, you have to know the IP of your Navnet. Just press the “DISP” key on your Navnet Display and  press any Soft Key. This will show you a screen with all the network information and the IP of the  Navnet. For example, let assume that the IP of the Navnet is 172.31.3.3.  On your computer, click on “Start”, then choose “Run”:    Type “cmd” and click on “OK.”   ...
  • Page 4 Type in the command editor that just shows up “ping 172.31.3.3” (enter YOUR NavNet IP):    If the result is Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), the communication with the radar is  OK.  If the result is Packets: Sent = 4, Received = 0, Lost = 4 (100% loss) or if you have any error, then you  have a problem with the network configuration (in between the Hub and NavNet).  Check the cables and make sure that the “green light” on the HUB is on.  Note: When you are done troubleshooting, don’t forget to set the Demo Mode of the FA30 to OFF.  Check the connection FA30 ‐> NavNet VX2   If you want to confirm that theFA30 “sees” the NavNet VX2, you can enter the FA30 Service menu using  your computer and click on “IO Monitor”    Make sure that at least one NavNet output something on the Network (such as GGA, VTG and/or HDT)  Select “NavNet” and click refresh ...
  • Page 5   The FA30 will display the sentence it sees on the Network thus confirming the connection NavNet ‐>  FA30  Check the receiving status using the PC  If you cannot see and check the RX Led, you can use the PC to make sure that the FA30 receives AIS  targets.  Go to the Service Menu and click on “Device Test”    Perform the receive test:   ...
  • Page 6 The FA30 will show you the number of packet per minutes it receives thus confirming that AIS targets  are in range and that the VHF antenna is working      Connect the FA30 and MaxSea  If you use MaxSea NavNet, just make sure that a NavNet AIS instrument is configured under the “Radar  & AIS” Tab of the Input Output preferences.    If you use a Non‐Navnet (standalone) version of MaxSea (such as Navigator+), the “official” way to  connect the FA30 is using the serial connection. Meanwhile, it is possible to use the “Network Listener”  feature of MaxSea to connect the FA30 using the Ethernet. Please refer to the Technote “Setup the FA30  with MaxSea Standalone” (available in the MaxSea Knowledge Base) ...
