IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this fireplace. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com

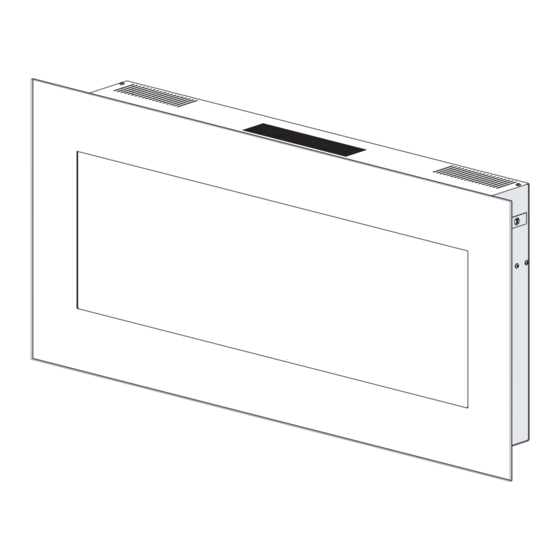

Owner's Manual
Model
DWF120330B
7213550100R03

Advertisement

Table of Contents
loading

Related Manuals for Dimplex DWF120330B

Summary of Contents for Dimplex DWF120330B

  • Page 1 For your safety, always comply with all warnings and safety instructions contained in this manual to prevent personal injury or property damage. To view the full line of Dimplex products, please visit www.dimplex.com 7213550100R03...

  • Page 2: Table Of Contents

    CAUTION: Procedures and techniques which, if not carefully followed, will result in damage to the equipment. WARNING: Procedures and techniques which, if not carefully followed, will expose the user to the risk of fire, serious injury, or death. www.dimplex.com...

  • Page 3: Welcome & Congratulations

    Welcome & Congratulations Thank you and congratulations for choosing to purchase an electric fireplace from Dimplex, the world leader in electric fireplaces. Please carefully read and save these instructions. CAUTION: Read all instructions and warnings carefully before starting installation. Failure to follow these instructions may result in a possible electric shock, fire hazard and will void the warranty.

  • Page 4: Important Instructions

    Dimplex ① Read all instructions before Technical Service at using the electric fireplace. 1-888-346-7539.

  • Page 5: Save These Instructions

    IMPORTANT INSTRUCTIONS overheat and cause a risk of fire. ⑮ Do not insert or allow foreign This heater is not intended for use objects to enter any ventilation with an extension cord. Plug the or exhaust opening as this may cord directly into an appropriate cause an electric shock or fire, or wall receptacle.
  • Page 6 · Consult the dealer or an experienced radio/TV technician for help. Operation is subject to the following two conditions: (1) this device may not cause interference and (2) this device must accept any interference, including interference that may cause undesired operation of the device. www.dimplex.com...

  • Page 7: Quick Reference Guide

    Quick Reference Guide 1. Before using the fireplace 3. The heater may emit a slight, verify the circuit breakers for harmless odor when first the unit on? used. This odor is a normal condition caused by the initial 2. If you have any technical heating of internal heater questions or concerns parts.

  • Page 8: Fireplace Installation

    WARNING: The supplied Volt circuit is required. A mounting bracket is designed dedicated circuit is preferred for use with Dimplex wall but not essential in all cases. mounted fireplaces only. A dedicated circuit will be Improper use, or use for...
  • Page 9 Fireplace Installation Access to the electrical outlet Figure 2 must be maintained. Ensure the installation meets the national and state/provincial 610 mm (24") electrical codes. MINIMUM NOTE: It is recommended that the bottom of the unit not be mounted higher than 1020mm (40") from the Fireplace Installation ground to maintain an optimized...
  • Page 10 (Figure Wall anchor 12. Carefully pour and evenly distribute the supplied glass rock media in the Media tray Screw of the firebox (Figure 6). 13. Hang the front glass as- Wall sembly on the mounts of the bracket www.dimplex.com...
  • Page 11 Fireplace Installation firebox and secure the glass Figure 7 onto the unit by installing the retaining screws (Figure 7) 14. Excess electrical cord can be inserted back into the bottom of the unit, into the cord storage area. Glass Retaining Figure 6 Screw Front Glass...

  • Page 12: Operation

    On Screen ! NOTE: When any button is Display, for 5 seconds before pressed the intake tempera- turning off. ture will be displayed on the On ! NOTE: The unit can be oper- Screen Display for 5 seconds. www.dimplex.com...
  • Page 13 Operation Disable Heat ated in Heat Only Mode. When the unit is only running with the If desired, depending on the sea- heater, the icon and the intake son, the heater on the unit can be temperature will continuously disabled. The unit will operate in be displayed on the On Screen the same fashion, with remainder Display.
  • Page 14 Battery must be recycled CAUTION: If you need to con- or disposed of properly. tinuously reset the heater, unplug Check with your Local the unit and call technical support Authority or Retailer for recycling at 1-888-346-7539. advice in your area. www.dimplex.com...

  • Page 15: Maintenance

    Maintenance Fireplace Surface WARNING: Disconnect Cleaning power before attempting any maintenance or cleaning to Use only a damp cloth to clean reduce the risk of fire, electric painted surfaces of the fireplace. shock or damage to persons. Do not use abrasive cleaners. Partially Reflective Glass Servicing Cleaning...

  • Page 16: Warranty

    Limited warranty service requires a the entire cost of all necessary servicing proof of purchase of the product. or repair. What Dimplex will do in the event of a What this limited warranty covers and for defect? how long...
  • Page 17 DAMAGES ARE FORESEEABLE. IN product or part without charge. If NO EVENT WILL DIMPLEX, OR ITS Dimplex is unable to repair or replace OFFICERS, DIRECTORS, OR AGENTS such product or part, or if repair or BE LIABLE FOR ANY DIRECT LOSSES,...

  • Page 18: Replacement Parts

    Thermistor .........3001380100RP Dimplex North America Limited 1367 Industrial Road Cambridge ON Canada N1R 7G8 © 2014 Dimplex North America Limited www.dimplex.com...
  • Page 19 Pour votre sécurité, toujours respecter tous les avertissements et suivre les consignes de sécurité compris dans le présent manuel afin de prévenir les blessures ou les dommages matériels. Pour découvrir la gamme complète de produits Dimplex, visiter www.dimplex.com 7213550100R03...
  • Page 20 MISE EN GARDE: Marches à suivre et techniques dont le non-respect pourrait causer des dommages matériels. AVERTISSEMENT: Marches à suivre et techniques qui, si elles ne sont pas bien respectées, exposeront l’utilisateur à des risques d’incendie, de blessure grave ou de décès. www.dimplex.com...

  • Page 21: Bienvenue Et Félicitations

    Bienvenue et félicitations Merci et félicitations d’avoir acheté un foyer électrique de Dimplex, le chef de file mondial en matière de foyers électriques. Lire ces consignes attentivement et les conserver. MISE EN GARDE: Lire attentivement toutes les consignes et tous les avertissements avant de procéder à...

  • Page 22: Instructions Importantes

    Communiquer avec le service de chocs électriques et de blessures, technique de Dimplex au 1 888 346- notamment : 7539. ① Lire toutes les instructions avant ⑨ Ne pas utiliser à l’extérieur.
  • Page 23 INSTRUCTIONS IMPORTANTES dans la prise d’air de ventilation ⑲ Éviter d’utiliser une rallonge. Les ou la bouche de sortie d’air, car rallonges peuvent surchauffer et cela peut occasionner des chocs causer un risque d’incendie. Branchez électriques, provoquer un incendie ou le câble directement dans une prise endommager l’appareil.
  • Page 24 L’utilisation de l’appareil est assujettie aux deux conditions suivantes: (1) L’appareil ne doit pas causer d’interférences. (2) L’appareil doit accepter toute interférence captée, y compris les interférences susceptibles de causer un fonctionnement indésirable de l’appareil. www.dimplex.com...

  • Page 25: Guide De Référence Rapide

    Guide de référence rapide Avant d’utiliser le foyer élec- Au cours de la première utili- trique, effectuer les vérifications sation, le foyer peut dégager suivantes les disjoncteurs de la une légère odeur inoffensive. prise de courant dans laquelle Cette odeur normale est due au sera branché...

  • Page 26: Installation Du Foyer

    être Choix du lieu utilisé uniquement avec les foyers NOTA: Un circuit de 15 ampères muraux de Dimplex. L’utilisation et de 120 volts est nécessaire. Un inadéquate, ou l’utilisation à des circuit spécialisé est préférable, fins autres que celles prévues,...
  • Page 27 Installation du foyer provinciaux/de l’État. Figure 2 NOTA: Il est recommandé de ne pas placer le bas de l’appareil à plus de 102 centimètres (40 610 mm (24") pouces) du sol afin d’obtenir une MINIMUM vue optimale de la flamme. MISE EN GARDE: Veiller à...
  • Page 28 11. Fixer l’appareil au mur de peut être rangé dans le range- manière à ce que les languettes cordon situé au bas de l’appareil, du support mural soient insérées à l’arrière. dans les fentes se trouvant à Figure 4 Cheville d’ancrage Support mural www.dimplex.com...
  • Page 29 Installation du foyer Figure 7 Figure 6 Vis pour fixer la vitre Ensemble de vitre frontale Bac de Média...

  • Page 30: Utilisation

    5 secondes. NOTE: L'appareil peut fonction- ner en mode de chauffage seule- Effets de flamme ment (sans bûches ni flammes). Les flammes peuvent être désac- Lorsque l'appareil fonctionne en tivées en appuyant sur la touche www.dimplex.com...
  • Page 31 Utilisation Désactivation de la fonction de mode de chauffage seulement, l'icône et la température de l'air chauffage d'admission apparaît de façon con- Si désiré, selon la saison, la fonction tinue à l'afficheur frontal. de chauffage de l'appareil peut être désactivée. L'appareil fonctionnera NOTE: Au cours de la première normalement à...
  • Page 32 Vérifier auprès des l’appareil, le débrancher et commu- autorités locales ou de votre détaillant niquer avec le Service d’assistance s’ils peuvent vous donner des con- technique au 1 888 346-7539. seils en matière de recyclage dans votre région. www.dimplex.com...

  • Page 33: Entretien

    Entretien Nettoyage des surfaces du AVERTISSEMENT: Débrancher foyer l’appareil avant tout entretien ou nettoyage afin de réduire le risque Nettoyer les surfaces peintes du foyer d’incendie, de chocs électriques ou à l’aide d’un chiffon humide. Ne pas de blessures. utiliser de nettoyants abrasifs. Nettoyage de la vitre Entretien partiellement réfléchissante...

  • Page 34: Garantie

    Service technique de Dimplex, par ou de convenance à un usage particulier), téléphone au 1 888 DIMPLEX (1 888 et l’acheteur doit assumer tous les risques 346-7539) ou par écrit au 1367 Industrial relatifs à la qualité et au rendement des Road, Cambridge,Ontario, Canada, N1R produits.
  • Page 35 DESSUS NE S’APPLIQUENT PAS À de l’acheteur. L’ACHETEUR. Autres exclusions à la responsabilité de Comment les lois provinciales et d’État Dimplex et de ses dépositaires et agents s’appliquent de service : Cette garantie limitée vous confère des DIMPLEX, SES ADMINISTRATEURS, droits juridiques précis, et il se peut que...

  • Page 36: Pièces De Rechange

    ........3001380100RP Dimplex North America Limited 1367 Industrial Road Cambridge ON Canada N1R 7G8 © 2014 Dimplex North America Limited www.dimplex.com...
  • Page 37 Por su seguridad, cumpla siempre con todas las advertencias e instrucciones de seguridad que se incluyen en este manual para evitar lesiones y daños materiales. Para ver la lista completa de productos Dimplex, visite www.dimplex.com. 7213550100R03...
  • Page 38 PRECAUCIÓN: Procedimientos y técnicas que, si no se respetan escrupulosamente, dañarán el equipo. ADVERTENCIA: Procedimientos y técnicas que, si no se respetan escrupulosamente, expondrán al usuario a riesgo de incendio, lesiones graves o muerte. www.dimplex.com...

  • Page 39: Bienvenida Y Felicitaciones

    Bienvenida y felicitaciones Gracias y felicitaciones por haber comprado una chimenea eléctrica de Dimplex, el líder mundial en estos productos. Lea atentamente y guarde estas instrucciones. PRECAUCIÓN: Lea atentamente todas las instrucciones y advertencias antes de comenzar la instalación. Si no se siguen estas instrucciones, puede producirse una posible descarga eléctrica y peligro de incendio, y se...

  • Page 40: Instrucciones Importantes

    ① Lea todas las instrucciones antes Comuníquese con el Servicio Técnico de usar esta chimenea eléctrica. de Dimplex al 1-888-346-7539. ② Esta chimenea está caliente ⑨ No utilice este aparato en cuando está en funcionamiento.
  • Page 41 INSTRUCCIONES IMPORTANTES ⑮ No introduzca ni deje que entren ⑲ Evite el uso de un cable alargador. cuerpos extraños en los orificios Este tipo de cable puede recalentarse de ventilación o escape, ya que y provocar un incendio. Conecte el ello puede provocar una descarga cable directamente a un tomacorriente eléctrica o un incendio, o bien...
  • Page 42 El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede provocar interferencia, y (2) este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede provocar el funcionamiento del dispositivo de manera no deseada. www.dimplex.com...

  • Page 43: Guía De Consulta Rápida

    Guía de consulta rápida Antes de usar la chimenea, El calentador puede emitir un verifique están encendidos los ligero olor inocuo cuando se disyuntores de la unidad? utiliza por primera vez. Este olor es una condición normal Si tiene alguna pregunta técnica causada por el calentamiento o inquietud con respecto al inicial de las piezas internas del...

  • Page 44: Instalación De La Chimenea

    Dimplex montadas en la pared. salta o se funden los fusibles Un uso incorrecto, o el uso para con cierta frecuencia al estar en propósitos diferentes de aquellos...
  • Page 45 Instalación de la chimenea Seleccione una ubicación Figura 2 apropiada para montar la unidad en una pared, por arriba de un tomacorriente eléctrico. Deberá mantenerse el acceso 610 mm (24") MÍNIMO MINIMUM al tomacorriente eléctrico. Asegúrese de que la instalación cumpla con los códigos eléctricos nacionales y estatales/ provinciales.
  • Page 46 Tornillo cámara de combustión, tal como se muestra. (Figura 5) 12. Vierta con cuidado y distribuya Soporte de de manera uniforme los medios pared www.dimplex.com...
  • Page 47 Instalación de la chimenea de cristal de roca suministrados Figura 7 en la bandeja de medios de la cámara de combustión (Figura 13. Cuelgue el conjunto delantero de vidrio sobre las monturas de la cámara de combustión y fije el vidrio sobre la unidad instalando Tornillo de los tornillos de retención (Figura...

  • Page 48: Funcionamiento

    (sin durante 5 segundos. leños ni llamas). Cuando la unidad sólo funciona como calentador, el Efectos de llama ícono y temperatura de admisión se Para apagar el efecto de llamas, pre- mostrará continuamente en la pan- www.dimplex.com...
  • Page 49 Funcionamiento talla de datos. de los controles. Mantenga los botones presio- NOTA: El calentador puede emitir nados en la unidad al mismo tiempo, un ligero olor inocuo cuando se utiliza durante 2 segundos para desactivar y por primera vez. Este olor es una activar el calentador.
  • Page 50 Consulte con llame al 1-888-346-7539 para recibir las autoridades locales o con un asistencia técnica. minorista para obtener información sobre el reciclaje en su área. www.dimplex.com...

  • Page 51: Mantenimiento

    Mantenimiento Limpieza de las superficies de ADVERTENCIA: Para reducir la chimenea el riesgo de incendio, descarga eléctrica o lesiones, desconecte Utilice sólo un paño húmedo para el suministro eléctrico antes limpiar las superficies pintadas de de intentar cualquier tipo de la chimenea.

  • Page 52: Garantía

    Los productos amparados por esta comprobante de compra del producto. garantía limitada, salvo los elementos Lo que hará Dimplex en el caso de que rodean la chimenea (dinteles) defecto? y sus rebordes, se han ensayado e...
  • Page 53 Dimplex autorizados para proporcionar PRODUCTO. servicios bajo la garantía limitada. ALGUNAS JURISDICCIONES NO • Dimplex no será responsable de, y los PERMITEN LA EXCLUSIÓN O servicios bajo la garantía limitada no LIMITACIÓN DE DAÑOS INCIDENTALES incluirán, cualquier gasto en que se O MEDIATOS;...

  • Page 54: Piezas De Reemplazo

    Termistor ......... .3001380100RP Dimplex North America Limited 1367 Industrial Road Cambridge ON Canada N1R 7G8 © 2014 Dimplex North America Limited www.dimplex.com...
