V. UNBALANCED LINE OUT—Fornece um sinal pré-ampli-
ficado desbalanceado para um amplificador auxiliar ou
equipamento de som (inclui o sinal de efeitos loop).
O nível de saída é controlado pelo Volume MASTER {N}.
DIRECT/LINE e PAD {X} também afeta esta saída.
W. TUNER OUT—Conecte o seu afinador de baixo aqui para
ativar afinação "inline". Use MUTE {C} para desligar a saída
de áudio ao afinar seu instrumento.
X. BALANCED (XLR) OUTPUT— Uma verdadeira saída eletro-
nicamente balanceada, apropriada para consoles de mixa-
gem de estúdio ou consoles "front-of-house" (ao vivo). A
função de cada uma das três SAIDAS BALANCEADAS está
descritas em seguida. Fiação da tomada XLR na SAÍDA
BALANCEADA é "padrão Americano."
DIRECT / LINE—Conecta as tomadas BALANCEADAS/
DESBALANCEADAS para a rota do sinal antes (DIRECT)
ou após (LINE) os circuitos de modelação de tom
onboard e os circuitos de Volume MASTER.

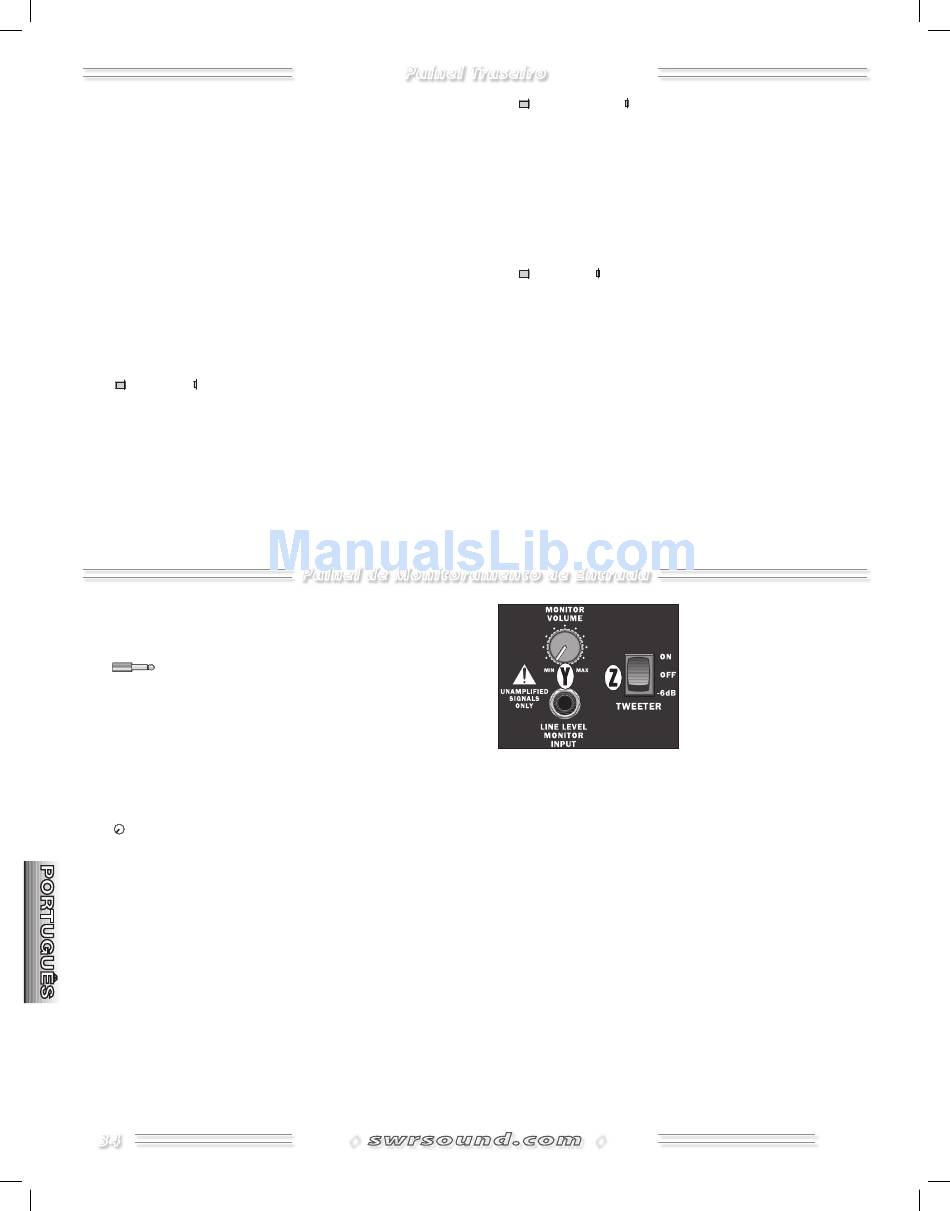

Y. LINE LEVEL MONITOR INPUT—Δ AVISO! Somente para
entradas de linha de nivel! Δ Entradas Amplificadas (nivel
de alto-falante) irão danificar o seu equipamento!
Insira um plugue de 1/4-polegada de fonte para
áudio da linha de nível tais como: • Line Out de um
outro equipamento de baixo—expande a sua saída para
ambientes maiores, • Monitor Send de um console de
mixagem—mixe alguns vocais ou faça monitoramen-
to separadamente, • Headphones Out em um CD/MP3
player—para acompanhamento (use um adaptador esté-
reo para mono para ouvir ambos os canais do seu equi-
pamento.
MONITOR DE VOLUME—Ajusta o nivel do sinal
MONITOR INPUT. MASTER VOLUME {N} e MUTE {C}
também afetam a Entrada do Monitor.
Z. TWEETER LEVEL—Configura o nível da saida do alto-
falante de agudos (tweeter) tipo piezo para o amplifica-
dor (não apenas da Entrada do Monitor). Selecione: ON
para saída máxima, –6dB para saida 50%, ou OFF para
silenciar o alto-falante de agudos.
34
Painel Traseiro
Painel de Monitoramento de Entrada
◊
GROUND / LIFT—Desconecta a conexão cha-
mada BALANCED OUTPUT ground /terra (LIFT) que
pode redu- zir ruídos ou interferência causada
por uma fia- ção XLR "não padrão". Normalmente
deixe este interruptor fora (GROUND). NOTA: A cone-
xão aterrada não irá resolver ruídos devido aos cabos
de baixa qualidade, conexões ruins, saídas de forca
com fiação errada, iluminação fluorescente (especial-
mente pickups tipo "single-coil").
0dB / –10dB—Reduz os níveis das SAÍDAS
BALANCEADAS e DESBALANCEADAS com –10dB.
Normalmente deixe este interruptor fora (0dB).
◊
