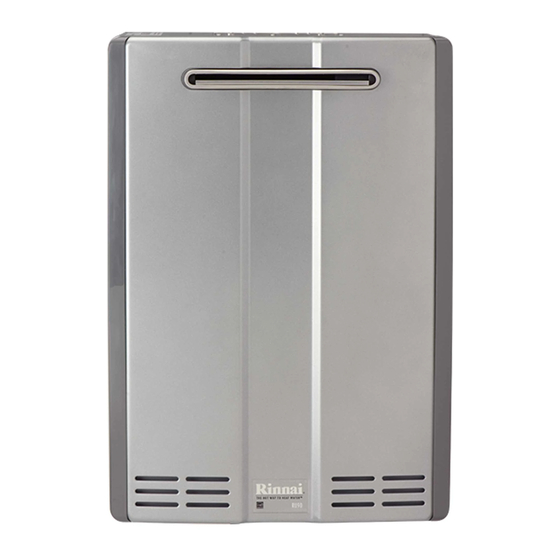

Direct vent tankless water heater
Hide thumbs Also See for RU80i:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Service Manual , Operation & Installation Manual
FOR INDOOR APPLICATIONS ONLY
RU80i ....................  R EU‐KB2530FFUD‐US
RU98i ....................  R EU‐KB3237FFUD‐US
FOR OUTDOOR APPLICATIONS ONLY
RU80e  . ...................  R EU‐KB2530WD‐US
RU98e  . ...................  R EU‐KB3237WD‐US
READ ALL OF THE INSTRUCTIONS THOROUGHLY BEFORE INSTALLING OR OPERATING THIS WATER HEATER.
This manual provides informa on on the installa on, opera on, and maintenance of the water heater.  For proper
opera on and safety, it is important to follow the instruc ons and adhere to the safety precau ons.
A licensed professional must install the water heater according to the exact instruc ons on pages 4‐32.
The consumer must read the en re manual to properly operate the water heater and to have regular maintenance
performed.
WARNING
—  Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other
appliance.
—  WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your building.
• Immediately call your gas supplier from a neighbor's phone.  Follow the gas supplier's instruc ons.
• If you cannot reach your gas supplier, call the fire department.
—  Installa on and service must be performed by a licensed professional.
ANS Z21.10.3  ● CSA 4.3
If the informa on in these instruc ons is not followed exactly, a fire or explosion
may result causing property damage, personal injury or death.
Direct Vent Tankless Water Heater
Installa on and Opera on Manual

Advertisement

Table of Contents
loading

Related Manuals for Rinnai RU80i

Summary of Contents for Rinnai RU80i

  • Page 1 Direct Vent Tankless Water Heater  Installa on and Opera on Manual  FOR INDOOR APPLICATIONS ONLY  RU80i ....  R EU‐KB2530FFUD‐US  RU98i ....  R EU‐KB3237FFUD‐US  FOR OUTDOOR APPLICATIONS ONLY  RU80e  ....  R EU‐KB2530WD‐US  RU98e  ....  R EU‐KB3237WD‐US  ANS Z21.10.3  ● CSA 4.3  READ ALL OF THE INSTRUCTIONS THOROUGHLY BEFORE INSTALLING OR OPERATING THIS WATER HEATER.  This manual provides informa on on the installa on, opera on, and maintenance of the water heater.  For proper  opera on and safety, it is important to follow the instruc ons and adhere to the safety precau ons.    A licensed professional must install the water heater according to the exact instruc ons on pages 4‐32.  The consumer must read the en re manual to properly operate the water heater and to have regular maintenance  performed.  If the informa on in these instruc ons is not followed exactly, a fire or explosion ...

  • Page 2: Table Of Contents

    State Regula ons  ............ 43    Connect Electricity ........... 21  Replacement Parts .......... 44    Adjust for High Al tude ........ 21  Consumer Warranty .......... 45    Adjust for Vent Length (indoor models only) .. 21  French Version  ............ 48    Checklist for Gas and Electricity ...... 21  NOTICE:  Rinnai some mes shares customer contact informa on with businesses that we believe provide  products or services that may be useful to you.  By providing this informa on, you agree that we can  share your contact informa on for this purpose.  If you prefer not to have your informa on shared with  these businesses, please contact customer service and ask not to have your informa on shared.  We  will however, con nue to contact you with informa on relevant to the product(s) you registered and/ or you account with us.  If you have any ques ons or feel that the manual is incomplete contact Rinnai at 1‐800‐621‐9419   Important Safety Informa on  Safety Defini ons  This is the safety alert symbol.  This symbol alerts you to poten al hazards that can kill or hurt you   ...

  • Page 3: Safety Behaviors And Prac Ces For The Consumer And Installer

        Safety Behaviors and Prac ces for the Consumer and Installer    WARNING • • Before opera ng, smell all around the appliance  Use only your hand to push in or turn the gas  control knob.  Never use tools.  If the knob will not  area for gas.  Be sure to smell next to the floor  push in or turn by hand, do not try to repair it; call a  because some gas is heavier than air and will se le  on the floor.  licensed professional.  Force or a empted repair  may result in a fire or explosion.  • Keep the area around the appliance clear and free  • from combus ble materials, gasoline, and other  Do not use this appliance if any part has been under  water.  Immediately call a licensed professional to  flammable vapors and liquids.  inspect the appliance and to replace any part of the  • Combus ble construc on refers to adjacent walls  control system and any gas control which has been  and ceiling and should not be confused with  under water.  combus ble or flammable products and materials.   • Do not use subs tute materials.  Use only parts  Combus ble and/or flammable products and ...

  • Page 4: Installa On Instruc Ons

    Installa on Instruc ons  Installer Qualifica ons  General Instruc ons  A licensed professional must install the appliance,  DO NOT  inspect it, and leak test it before use.  The warranty  • Do not install the RU80i or the RU98i outdoors.  will be voided due to improper installa on.  • Do not install the RU80e or the RU98e indoors.  The installer should have skills such as:  • Do not install the appliance in an area where water  • gas sizing  leakage of the unit or connec ons will result in  • connec ng gas lines, water lines, valves,  damage to the area adjacent to the appliance or to  electricity,   lower floors of the structure.  When such loca ons  • knowledge of applicable na onal, state, and  cannot be avoided, it is recommended that a  local codes.  suitable drain pan, adequately drained, be installed  • installing ven ng through a wall or roof  under the appliance.  The pan must not restrict ...

  • Page 5: Prepare For Installa On

    Prepare for installa on  • You must follow the installa on instruc ons and  Parts included  those in Care and Maintenance for adequate  combus on air intake and exhaust.  • Tankless water heater  INFORMATION  • Color coded cold (blue) and hot (red) isola on  • If a water heater is installed in a closed water  valves  supply system, such as one having a backflow  • Pressure relief valve  preventer in the cold water supply line, means  • shall be provided to control thermal expansion.  MC‐91‐2 temperature controller (integrated into  Contact the water supplier or local plumbing  indoor models; provided with outdoor models)  inspector on how to control thermal expansion.  Tools needed  • Should overhea ng occur or the gas supply fail to  • • shut off, turn off the manual gas control valve to  Pipe wrenches (2)  Gloves  the appliance. ...

  • Page 6: Determine Installa On Loca On

    • Chemicals that are corrosive in nature should not  exchanger flushed regularly.  be stored or used near the water heater.  When scale build‐up in the heat exchanger begins to    Outdoor/External Water Heaters and Vent  affect the performance of the water heater, a  Termina ons of Indoor/Internal Water Heaters  diagnos c code “LC#” will display.  Flush the heat  • Install the water heater as far away as possible  exchanger to prevent damage to it.  Scale build up is  from exhaust vent hoods.  caused by hard water set at a high temperature.    • Install as far away as possible from air inlet  Rinnai provides a “Scale Control System” that offers  vents.  Corrosive fumes may be released through  superior lime scale preven on and corrosion control  these vents when air is not being brought in  by feeding a blend of control compounds into the  through them.  cold water supply.  • Chemicals that are corrosive in nature should not  be stored or used near the water heater or vent  103000022  103000023  103000024  termina on.  Installed on cold  Whole home or Light  Whole home supply‐ water line supplying ...
  • Page 7   Vent Termina on Clearances  For indoor models, you must install a vent termina on to bring in combus on air and expel exhaust.  TERMINATION INSIDE CORNER DETAIL Clearance in Ref. A also applies to anticipated snow line SNOW FIXED CLOSED OPERABLE FIXED AIR SUPPLY INLET  CLOSED OPERABLE VENT TERMINAL  AREA WHERE TERMINAL  IS NOT PERMITTTED  Ref  Descrip on  Canadian Installa ons  US Installa ons  A  Clearance above grade, veranda, porch, deck, or balcony  12 inches (30 cm) ...
  • Page 8 • Avoid termina on loca ons near commercial  (50 mm) between  (0.91 m) to ven lated  cooking exhaust.  terminals at same level  or unven lated soffit  • You must install a vent termina on at least 12  or eve vent; or to a  inches from the ground.  36" deck or porch  12" 2" RU80i, RU98i  (1.52 m) ver cally  between terminals  The vent for this appliance shall not terminate  • 60" Over public walkways; or  • Near soffit vents or crawl space vents or other  area where condensate or vapor could create a  nuisance or hazard or cause property damage; or  • Where condensate or vapor could cause damage  or could be detrimental to the opera on of  regulators, relief valves, or other equipment.  Important considera ons for loca ng vent ...
  • Page 9 (‐20°C) for outdoor models, when protected from  direct wind exposure.  Because of the “wind‐chill”  effect, any wind or circula on of the air on the unit  will reduce its ability to freeze protect.  to floor/ground The unit may be drained manually.  However, it is  Indoor  to Non‐ to Combus bles  highly recommended that:  models:   Combus bles    inches (mm)   • drain down solenoid valves are installed that will  RU80i, RU98i  inches (mm)      automa cally drain the unit if power is lost.    Top of Heater  6 * (152)  2 *(51)  These are available in a kit, 104000059.  (The  condensate trap drain plug and water drain plug  Back of Heater  0 (zero)  0 (zero)  are not affected by the auto drain down solenoid  Front of Heater  6 (152)  6 (152)  valves and will have to be manually opened.)  Sides of Heater  2 (51) ...
  • Page 10 Maximum vent length  Maximum vent length for Centrotherm 2 Pipe  Maximum vent length with concentric ven ng  InnoFlue Vent System (single wall SW, 3 inch  1.  Determine the number of 90 degree elbows in  diameter)  the vent system.  (Two 45 degree elbows count as  one 90 degree elbow.)  2.  Refer to the table to find the maximum vent  length based on the number of elbows.  Vent length using short radius elbow  Number of  Maximum vent length  Switch #1 in the tan  90° Elbows  Number of  (concentric ven ng)  Maximum  DIP switches  90° Short  Straight Vent  Radius  If length is greater  0  41   (12.5 m) 1  Length  Elbows  than:   1  35   (10.7 m) 2  18   (5.49 m) move  0  42   (12.80 m)  2 ...

  • Page 11: Checklist To Determine Installa On Loca On

    Mount to Wall  Checklist  to Determine Installa on  Loca on  □  The water heater is not exposed to corrosive  compounds in the air.  □  The water heater loca on complies with the  wall installa on  clearances.  brackets  □  For indoor models, the planned ven ng will not  exceed the maximum length for the number of  elbows used.    □  The planned ven ng termina on/air intake  loca on meets the clearances.  □  The water supply does not contain chemicals or  1.  Iden fy the installa on loca on and confirm that  exceed total hardness that will damage the heat  the installa on will meet all required clearances.  exchanger.  □ 2.  Securely a ach the water heater to the wall   ...

  • Page 12: Installa On Of Ven Ng (Indoor Models Only)

    • Do not connect the ven ng system with an  • The vent piece connected to the water heater  exis ng vent or chimney.  must be secured with one self‐tapping screw.  • Do not common vent with the vent pipe of any  INFORMATION  other manufacturer’s water heater or appliance.   • Refer to the instruc ons of the vent system  Rinnai water heaters can only be common vented  manufacturer for component assembly  using a Rinnai cer fied common vent system.  instruc ons.  MUST DO  • If the vent system is to be enclosed, it is suggested  • This water heater is a direct vent water heater and  that the design of the enclosure shall permit  therefore is cer fied and listed with the vent  inspec on of the vent system.  The design of such  system.  You must use vent components that are  enclosure shall be deemed acceptable by the  cer fied and listed with the water heater model.  installer or the local inspector.  • The vent system must vent directly to the outside ...
  • Page 13   Flue Installa on with Concentric Ven ng (indoor models only)   Install the ven ng termina on according to the diagrams and instruc ons below.  Horizontal Termination   Slope the venting toward the appliance according to  the vent manufacturers installation instructions.  Dispose of condensate per local codes.  Vertical Termination   Slope the venting toward the appliance according to  the vent manufacturers installation instructions.  Dispose of condensate per local codes.  Secure the first vent component to the water heater  Securing Screw  with one self‐tapping screw at the hole.    KB Series Manual  13 ...
  • Page 14   Flue Installa on with Centrotherm Ven ng (indoor models only)   Install the ven ng termina on according to the diagrams and instruc ons below.  • Comply with the exhaust clearances found in the Rinnai Opera on and Installa on Manual.    • Only one appliance can be a ached to the vent system.  • Install the system in according to the Centrotherm installa on instruc ons.  • Use the 3”/5” concentric to twin pipe adaptor and 3” diameter ven ng.  • The vent termina on and air intake must be in the same pressure zone.  • Do not exceed maximum straight vent length with number of elbows as shown in the tables on the next  page.  • Maintain the clearances shown in the figures below.  DO NOT use PVC on the exhaust ven ng. PVC is allowed on the intake only.       WARNING  Ver cal Termina on   Horizontal Termina on   5”...

  • Page 15: Condensate (Indoor Models Only)

    Use only vent that is approved and iden fied as  forms.  Condensate draining from the unit  acceptable for your par cular model.  indicates that the trap is full and that there is no  • Slope the ven ng toward the appliance according  blockage in the condensate drain.  It is not  to the vent manufacturers installa on instruc ons.  necessary to add water to the condensate trap.  • All condensate must drain and be disposed of  • A condensate neutralizer kit, 804000074, is  according to local codes.  available from Rinnai.  The kit allows condensate  • Use only corrosion resistant materials for the  to flow through neutralizing media that raises the  condensate drain lines such as PVC pipe or plas c  pH of the condensate to a level that will help  prevent corrosion of the drain and public sewer  hose.  system.  • The condensate drain pipe (along its en re length)  must be at least the same diameter as the drain  line, (1/2 inch NPT).    Checklist for Ven ng and  • The end of the condensate drain pipe should be ...

  • Page 16: Installa On Of Plumbing

    • Do not plug the relief valve and do not install any  local codes may require a combina on  reducing fi ngs or other restric ons in the relief  temperature and pressure relief valve.  line.  The relief line should allow for complete  Isola on Valves    drainage of the valve and the line. Isola on valves are included with this water heater.   • Do not place any other type valve or shut off  Rinnai strongly recommends the installa on of  device between the relief valve and the water  isola on valves on the cold and hot water lines    heater. because they provide the ability to isolate the water  MUST DO  heater from the structure’s plumbing and allow quick  access to flush the heat exchanger.  Flushing the heat  • The relief valve must comply with the standard for  exchanger regularly is required as part of the proper  Relief Valves and Automa c Gas Shutoff Devices for maintenance for this water heater. ...
  • Page 17 Isola on Valves and Pressure Relief Valve   The isola on valves provide the ability to isolate the  water heater from the structure’s plumbing and allow  quick access to flush the heat exchanger.  Check with  local codes to determine if a pressure and  A  temperature relief valve is required.  The included  C  valves meet American Na onal Standard (ANSI D  Z21.10.3) / Canadian Standard (CSA 4.3) and are  ANSI/NSF 61 approved for potable water.  Isola on Valves Installa on Instruc ons:  B  1.  Wrap the ends of the threaded water inlet &  outlet on the tankless water heater, as well as  A  Pressure Relief Valve (PRV)  the threaded end of the approved pressure relief  valve  with a minimum of 5 wraps of Teflon®  B  PRV Discharge Outlet  tape.  C  Hot Ball Valve Drain Handle  2. ...
  • Page 18   Piping Diagram for Basic Installa on  Cold water  Water  Gas   inlet  drain plug  connec on    Rinnai Equipment List Rinnai Condensate  Condensate  Hot water  Water Heaters drain line  trap drain plug  outlet  RIK-KIT (Optional) (3/4" Fittings Include: 2 Unions, 2 Ball Valves, 2 Drain Valves and 1 Pressure Relief Valve.) The condensate drain pipe (along its en re ...

  • Page 19: Checklist For Plumbing

    Before placing the appliance in opera on all joints  □  Clean the inlet water filter by closing the cold and  including the heater must be checked for gas  hot water inlet isola on (shut‐off) valves.  Put a  ghtness by means of leak detector solu on, soap  bucket under the filter at the bo om of the water  and water, or an equivalent nonflammable  solu on, as applicable.  (Since some leak test  heater to catch any water that is contained inside  solu ons, including soap and water, may cause  the unit.  Unscrew the water filter.  Rinse the  filter to remove any debris.  Install the filter and  corrosion or stress cracking, the piping shall be  open the isola on valves.  rinsed with water a er tes ng, unless it has been  determined that the leak test solu on is non‐ □  Check for proper water pressure to the water  corrosive.)  heater.  Minimum water pressure is 50 psi.  Rinnai  • Use approved connectors to connect the unit to  recommends 60‐80 psi for maximum  the gas line.  Purge the gas line of any debris  performance.  before connec on to the water heater.    KB Series Manual  19 ...
  • Page 20 • Any compound used on the threaded joint of the  Pipe Sizing Table ‐ Natural Gas  gas piping shall be a type which resists the ac on  Schedule 40 Metallic Pipe  of liquefied petroleum gas (propane / LPG).  Inlet Pressure:  less than 2 psi (55 inches W.C.)  • The gas supply line shall be gas  ght, sized, and so  Pressure Drop:  0.3 inches W.C.  installed as to provide a supply of gas sufficient to  Specific Gravity:  0.60  meet the maximum demand of the heater and all  cubic feet per hour  other gas consuming appliances at the loca on  without loss of pressure.  Pipe Size (inches)  Length   INFORMATION   3/4  1  1 1/4  1 1/2  • Refer to an approved pipe sizing chart if in doubt  10  273  514  1060  1580  about the size of the gas line.  20  188  353 ...

  • Page 21: Connect Electricity

    Connect Electricity  Adjust for High Al tude  WARNING On the SW1 DIP switch (tan switches), set switches 2  and 3 to the values shown in table below for your  Do not use an extension cord or an adapter plug with  al tude.  The default se ng for the appliance is 0‐ this appliance.  2000   (0‐610 m) with switches No. 2 and No. 3 in the  The water heater must be electrically grounded in  OFF posi on.  accordance with local codes and ordinances or, in the  When the DIP switch is adjusted, it is not necessary to  absence of local codes, in accordance with the  adjust the gas pressure se ng for high al tude.  Na onal Electrical Code, ANSI/NFPA No. 70.  Indoor water heaters are equipped with a three‐ SW1  SW1  prong (grounding) plug for your protec on against  Al tude  Switch  Switch  shock hazard and should be plugged directly into a  No. 2  No. 3  properly grounded three‐prong receptacle.  Do not  0‐2000   (0‐610 m)  OFF  OFF ...

  • Page 22: Installa On Of Temperature Controller

    Installa on of Temperature Controller  Configura ons  WARNING A maximum of 4 temperature controllers can be  Turn the power off.  Do not a empt to connect the  installed for a water heater or bank of water heaters.   temperature controllers with the power on.  Although  This includes the controller built into an indoor water  the controller is a low voltage device, there is 120 volt  heater.  Controllers can only be wired in parallel.   poten al next to the temperature controller  Controllers cannot be wired in series.  connec ons inside the unit.    Do not connect the temperature controller to the  Maximum 4 Controllers Rinnai 120VAC terminals provided for the op onal solenoid  Water drain valves.    Heater Indoor models have their controller built into the  front panel.  Addi onal controllers can be installed.  Wire controllers in parallel  Controller Loca on  • The 4 temperature controllers can consist of mul ple  The controller should be out of reach of small  MC‐91‐2 or MCC‐91‐2 but only one BC‐100V and only   children.  one MC‐100V.   ...
  • Page 23 Moun ng the controller  1.  Make three holes in the wall as shown.  Outline of Remote securing screw 1-21/32" wiring hole 3-5/16" securing screw 2.  Run the cable between the controller and the  water heater or the controller and another  controller.  3.  Remove the face plate from the temperature  controller using a screwdriver.  4.  Connect the cable to the temperature controller.  5.  Mount the controller to the wall using the holes  drilled in step 1.  6.  Disconnect the power from the water heater.  7.  Remove the plas c cover from the PCB and  electrical connec ons.  8.  Thread the cable through the access hole at the  base of the unit and connect the wires to the  controller terminals on the right hand side bo om  of the PCB.  9. ...

  • Page 24: Final Checklist

    Final Checklist  □  □  Check the gas lines and connec ons for leaks.  The water heater is not subject to corrosive  compounds in the air.  □  Confirm that the gas inlet pressure is within limits.  □  The water supply does not contain chemicals or  □  Confirm that the water heater is rated for the gas  exceeds total hardness that will damage the heat  type supplied.  exchanger.  □  □  Confirm that the electricity is supplied from a 120  Clearances from the water heater unit are met.   VAC, 60 Hz power source, is in a properly  □  Clearances from the vent termina on / air intake  grounded circuit, and  turned on.  are met.  □  Verify the temperature controller is func oning  □  For indoor models, ensure you have used the  properly.  correct ven ng products for the model installed  □  Verify that switches No. 2 and No. 3 in the SW1  and that you have completely followed the  DIP switch (tan switches) is set correctly for your  ven ng manufacturer’s installa on instruc ons  al tude. ...

  • Page 25: Technical Data

      Technical Data  Specifica ons    RU80i  RU98i  RU80e  RU98e  Minimum Gas Consump on Btu/h   15,200  Maximum Gas Consump on Btu/h   152,000  199,000  152,000  199,000  0.26 ‐ 8.0 GPM   0.26 ‐ 9.8 GPM   0.26‐ 8.0 GPM   0.26 ‐ 9.8 GPM   Hot water capacity (Min ‐ Max) *  (1.0 ‐ 30 L/min)    (1.0 ‐ 37 L/min)    (1.0 ‐ 30 L/min)    (1.0 ‐ 37 L/min)    Temperature Se ng (no controller)   120° F (49° C)  or 140° F (60° C)   Maximum Temp Se ng (residen al)   Selectable at 120° F (49° C) or at 140° F (60° C)   Maximum Temp Se ng   185° F (85° C)    (MCC‐91‐2 controller)  Minimum Temperature Se ng  ...

  • Page 26: Dimensions

      Dimensions   Inches (millimeters)  RU80i, RU98i  All Models  ø 5.4 (137)  10.1 (257.7)  2.0 (52)  C  J  B  D  I  H  G  E  F  K  A  DIMENSION  Inches (mm)  8.7 (222)  2.8  (70.1)  A (GAS)  1.6 (40.2)  A (COLD)  2.0 (50.2)  A (HOT)  1.6 (41.2)  RU80e, RU98e  A (CONDENSATE  0.9 (22.4)  10.1 (257.5)  0.6 (15)  0.4 (10.1)  OUTLET)  18.5 (470)  B ...

  • Page 27: Outlet Flow Data

      Pressure Drop Curve   RU80  RU98  Water Flow (gpm)  The chart below only applies to incoming water temperatures of 70°F (21°C) or less.  For  NOTICE  incoming water temperatures greater than 70°F (21°C) please contact Rinnai.    Outlet Flow Data RU98  RU80  delta T ‐ Temperature Rise (°F)    KB Series Manual  27 ...

  • Page 28: Ladder Diagram

        Ladder Diagram                                    FF MODEL ONLY 28  KB Series Manual ...

  • Page 29: Recircula On Mode

    Economy and Comfort, which recirculate the water in  the whie set of switches (SW2) to ON.  the plumbing system to provide hot water more  For Economy mode, set the 8th switch in the  quickly when a tap is opened.    white set of switches (SW2) to OFF (default).  For Comfort mode, set the 8th switch in the white  Recircula on mode is for residen al installa ons only.   set of switches (SW2) to ON.  Recircula on mode cannot be used with the Bath Fill  controller (BC‐100V), an air handler, or with mul ple  Se ngs for SW2     Rinnai water heaters.  (bank of white switches)   The maximum Rinnai temperature se ng while in    Switch 4  Switch 8  recircula on mode is 140°F (60°C).  Pump Requirements  Economy Mode  ON  OFF  Voltage:  120V, 60 Hz  Comfort Mode  ON  ON  Amperage:  less than 2 amps  5.  Connect power to the water heater.  Press the ...
  • Page 30 Recircula on Mode   Sequence of Opera on  Typical Pump ON Intervals*  Rinnai  DIP switches (SW2 ‐ white switches, #4, #8) should be  (minutes)  Temperature  set correctly for recircula on and mode.  The Rinnai  Se ng  Economy  Comfort  water heater should be turned on.  °F  Mode  Mode  Pump recircula on begins when the water heater is  turned on.  The Rinnai inlet and outlet thermistors  140  31  15  measure the water temperature.   135  31  15  The water heater produces hot water at the  130  31  15  temperature se ng.  If the inlet thermistor detects  abnormal temperature then diagnos c code 51 is  125  31 ...

  • Page 31: Opera On Instruc Ons

      Direct Vent Tankless Water Heater  Opera on Instruc ons  FOR INDOOR APPLICATIONS ONLY  RU80i  .... REU‐KB2530FFUD‐US  RU98i  .... REU‐KB3237FFUD‐US  FOR OUTDOOR APPLICATIONS ONLY  RU80e  .... REU‐KB2530WD‐US  RU98e  .... REU‐KB3237WD‐US  Important Facts about your Water Heater  Thank you for purchasing a Rinnai Tankless Water Heater.  For proper opera on and safety, it is  important to follow the instruc ons and adhere to all safety precau ons.    Read all of the instruc ons and the warranty thoroughly before opera ng this water heater.  Keep this  manual in a safe place.  NOTICE:  Rinnai some mes shares customer contact informa on with businesses that we believe provide  products or services that may be useful to you.  By providing this informa on, you agree that we can  share your contact informa on for this purpose.  If you prefer not to have your informa on shared with  these businesses, please contact customer service and ask not to have your informa on shared.  We ...

  • Page 32: Consumer Opera On Guidelines For The Safe Opera On Of Your Water Heater

      Consumer Opera on Guidelines for the Safe Opera on of your Water Heater     FOR YOUR SAFETY READ BEFORE OPERATING       WARNING    If you do not follow these instruc ons exactly, a fire or explosion  may result causing property damage, personal injury or loss of life.  • A.  This appliance does not have a pilot.  It is  If you cannot reach your gas supplier, call the fire  equipped with an igni on device which  department.  automa cally lights the burner.  Do not try to light  C.  Use only your hand to push in or turn the gas  the burner by hand.  control knob.  Never use tools.  If the knob will not  B.  BEFORE OPERATING smell all around the appliance  push in or turn by hand, do not try to repair it, call  area for gas.  Be sure to smell next to the floor  a licensed professional.  Force or a empted repair  because some gas is heavier than air and will  may result in a fire or explosion.  se le on the floor.  D.  Do not use this appliance if any part has been    WHAT TO DO IF YOU SMELL GAS  under water.  Immediately call a licensed  professional to inspect the appliance and to ...

  • Page 33: How To Use The Temperature Controller

    DO NOT repeatedly operate the water heater and  MC-91-2US Button then use a hot water tap while the controller is  turned off.  Opera ng the water heater in this way to  alternately produce hot water may cause water to  condense on the outside of internal parts and  accumulate in the water heater cabinet.  WARNING • Before opera ng, smell all around the appliance  If you install this water heater in an area that is known  area for gas.  Be sure to smell next to the floor  to have hard water or that causes scale build‐up the  because some gas is heavier than air and will se le  water must be treated and/or the heat exchanger  on the floor.  flushed regularly.  Rinnai provides a “Scale Control  System” that offers superior lime scale preven on and  • Keep the area around the appliance clear and free  corrosion control by feeding a blend of control  from combus ble materials, gasoline, and other  compounds into the water supply.  Damage and repair  flammable vapors and liquids.  due to corrosive compounds in the air is not covered  • Always check the water temperature before  by warranty.  entering a shower or bath.  Keep the air intake loca on free of chemicals such as  • Do not use this appliance if any part has been  chlorine or bleach that produce fumes.  These fumes ...

  • Page 34: How To Set The Temperature

      How to Set the Temperature   This water heater requires a minimum flow rate to operate.  This rate can be found on the specifica on page in  this manual.  In some cases when you are not ge ng hot water or if the water alternates between hot and cold,  it is due to the water flow being below or close to the minimum flow rate.  Increasing the flow rate should  resolve these problems in these cases.  If you are experiencing issues with higher temperature se ngs, then reduce the temperature se ng.  Selec ng a  temperature closer to that which is actually used at the faucet will increase the amount of hot water being  delivered to the faucet, due to less cold water mixing at the fixture.  Hot water can be dangerous, especially for infants or children, the elderly,            DANGER  or infirm.  There is hot water scald poten al if the thermostat is set too high.  Water temperatures over 125° F (52° C) can cause severe burns or scalding  resul ng in death.  Hot water can cause first degree burns with exposure for as li le as:    3 seconds at 140° F (60° C)    20 seconds at 130° F (54° C)    8 minutes at 120° F (49° C)  Test the temperature of the water before placing a child in the bath or  shower.  Do not leave a child or an infirm person in the bath unsupervised.  1.  If the water heater is off, press  While any hot water is being provided,  NOTICE  the Power bu on to turn on.  the temperature se ng can only be  adjusted between 98° F and 110° F. ...
  • Page 35   Temperatures Available with a Controller   The water heater can deliver water at only one temperature se ng at a  me.  The available temperatures are  provided below.  A temperature lower than 98° F (37° C) can be obtained at the tap by mixing with cold water.  To change the temperature scale from Celsius to Fahrenheit or vice versa, press and hold the “On/Off” bu on  for 5 seconds while the water heater is OFF.  Temperature Se ngs Available  Fahrenheit °F  98  100  102  104  106  108  110  115  120  *  *  *  *  **  **  **  Celsius  °C  37  38  39  40  41  42  43  46  49  52  54 ...

  • Page 36: Diagnos C Codes

      Temperature Op ons Without a Temperature Controller   The default temperature se ng for this appliance installed without a temperature controller is 120° F (49° C).  If  desired, the temperature se ng can be changed to 140° F (60° C) by adjustment of a switch.  In the SW1 tan switches, set switch 5 to ON to obtain 140° F water temperature se ng.  Set switch 5 to OFF  (default) to obtain 120° F water temperature se ng.  If a temperature controller is installed, then switch 5 has  no effect on temperature se ngs.  Se ng Controller to Mute  On the MC‐91‐2 to eliminate the beeps when keys are pressed or to turn the beeps back on, press and hold both  the up and down bu ons un l a beep is heard (approximately 5 seconds).  Locking the Controller  The MC‐91‐2 controller can be locked by pressing the Priority bu on and the up bu on together for 5 seconds.   A beep will sound confirming that the controller is locked.   The display will alternately show “LOC”, the  temperature se ng, and a diagnos c code if one has been ac vated.   All of the controllers in the system are  also locked.  To unlock the controller press the Priority bu on and the up bu on together for 5 seconds.  Diagnos c Codes  This water heater is designed to display diagnos c codes. If there is a poten al opera on concern refer to the  code and remedy on the next page.  To Display Diagnos c Informa on  ...
  • Page 37   Diagnos c Codes and Remedies   Some of the checks below should be done by a licensed professional.  Consumers  WARNING should never a empt any ac on that they are not qualified to perform.  Code  Defini on    Remedy  03  Power interrup on during Bath  Fill (Water will not flow when    Turn off all hot water taps. Press ON/OFF twice.  power returns).  05  Bypass servo    Contact a licensed professional.  10   Air Supply or Exhaust Blockage   Check that nothing is blocking the flue inlet or exhaust.    Check all vent components for proper connec ons.  Ensure approved ven ng materials are being used.  licensed  Ensure vent length is within limits.  professional  Verify dip switches are set properly.  only  Check fan for blockage.  Burner Sensor (see code 31)  11  ...
  • Page 38 Scale Build‐up in Heat  LC #  manual.  Hard water must be treated to prevent scale build up or damage to the heat  Exchanger (when checking  (LC0,  exchanger.  maintenance code history,    LC1,  To operate the water heater temporarily un l the heat exchanger can be flushed, push the On/ “00” is subs tuted for  LC2,…)  Off bu on on the temperature controller 5  mes.  Repeated LC codes will eventually lockout  “LC”)   the water heater.  Please call Rinnai technical department.  Maintenance has been  FF    Indicates a licensed professional performed maintenance or corrected an issue.  performed  Clean inlet water supply filter.    On new installa ons ensure hot and cold water lines are not reversed.  Verify you have at least the minimum flow rate required to fire unit.  Check for cold to hot cross over. Isolate circula ng system if present.  Turn off cold water to the  No  Nothing happens when  unit, open pressure relief valve; if water con nues to flow, there is bleed over in your plumbing.  code   water flow is ac vated.  ...

  • Page 39: Required Maintenance

      Required Maintenance  The appliance must be inspected annually by a licensed professional.  Repairs and maintenance should be per‐ formed by a licensed professional.  The licensed professional must verify proper opera on a er servicing.  WARNING To protect yourself from harm, before performing maintenance:  • Turn off the electrical power supply by unplugging the power cord or by turning off the electricity at the  circuit breaker.  (The temperature controller does not control the electrical power.)  • Turn off the gas at the manual gas valve, usually located immediately below the water heater.  • Turn off the incoming water supply.  This can be done at the isola on valve immediately below the water  heater or by turning off the water supply to the building.  Keep the appliance area clear and free from combus ble materials, gasoline, and other  WARNING flammable vapors and liquids.  The following maintenance items are required for the proper opera on of your water heater.  The appliance must be inspected annually by a  Motors  licensed professional.  Repairs and maintenance  Motors are permanently lubricated and do not need  should be performed by a licensed professional.  The  periodic lubrica on.  However you must keep fan and  licensed professional must verify proper opera on  motor free of dust and dirt by cleaning annually.  a er servicing.  Temperature Controller  Cleaning  Use a so  damp cloth to clean the temperature  It is impera ve that control compartments, burners,  controller.  Do not use solvents. ...
  • Page 40 Freeze Protec on  WARNING Make sure that in case of freezing weather that the  Tes ng the pressure relief valve should only be  water heater and its water lines are adequately  performed by a licensed professional.  Scalding hot  protected to prevent freezing.  Damage due to  water may be released under pressure.  freezing is not covered by the warranty.  Refer to the    sec on on Freeze Protec on. Pressure Relief Valve:  Winterizing  Operate the valve manually once a year.  In doing so,  These recommenda ons are intended to suggest  it will be necessary to take precau ons with regard to  prac ces which are effec ve for winterizing the water  the discharge of poten ally scalding hot water under  heater.  They should be used as a guide only.  No  pressure.  Ensure discharge has a place to flow.   liability is assumed for any issues resul ng from the  Contact with your body or other property may cause  use of this informa on.  damage or harm.  GAS  Visual Inspec on of Flame  Shut off the gas to the water heater.  It is generally  Verify proper opera on a er servicing.    preferable to shut off the gas service to the en re ...

  • Page 41: Flushing The Heat Exchanger

      Flushing the heat exchanger  An LC0~LC9 or “00” or 58 diagnos c code indicates the unit is beginning to lime up and must be flushed.  Failure  to flush the appliance will cause damage to the heat exchanger.  Damage caused by lime build‐up is not covered  by the unit’s warranty.  Rinnai strongly recommends installa on of isola on valves to allow for flushing of the  heat exchanger.  1.  Disconnect electrical power to the water heater.  2.  Close the shutoff valves on both the hot water and  Pressure Regulator 3/4" Ball Valve cold water lines (V3 and V4).  Circulating Pump 3/4" Union 3.  Connect pump outlet hose (H1) to the cold water  line at service valve (V2).  Check Valve Boiler Drain Valve 4.  Connect drain hose (H3) to service valve (V1).  Pressure Relief Valve Solenoid Valve 5.  Pour 4 gallons of undiluted virgin, food grade, white ...

  • Page 42: Manual Draining Of The Water Heater

      Manual draining of the water heater  To avoid burns, wait un l the equipment cools down before draining the water.  The  WARNING water in the appliance will remain hot a er it is turned off.  If the water heater is not going to be used during a period of possible freezing weather, it is recommended that  the water inside the water heater be drained.    To manually drain the water:  1.  Shut off cold water supply and gas supply.  Cold water  2.  Turn off the temperature controller.  Gas   Water  inlet  drain plug  connec on  3.  Disconnect the power to the water heater.  4.  Place a container to catch the water. Open hot water tap or  open hot water drain plug at the hot water outlet.  5.  Remove water filter to drain the cold water.  6.  Unscrew the water drain plug from the drain line next to the hot  water outlet.  7.  Remove the condensate trap drain plug and allow to drain.  To resume normal opera on:  1.  Confirm that all water drain plugs are removed, that the gas  supply is turned off, and that all taps are closed.  Condensate  Condensate  Hot water ...

  • Page 43: State Regula Ons

      State Regula ons  NOTICE BEFORE INSTALLATION  This direct‐vent appliance must be installed by a licensed professional. If you are not  properly trained, you must not install this unit.  IMPORTANT:  In the State of Massachuse s (248 CMR 4.00 & 5.00)  For all side wall horizontally vented gas fueled equipment installed in every dwelling, building or structure used in  whole or in part for residen al purposes, including those owned or operated by the Commonwealth and where the side wall  exhaust vent termina on is less than seven (7) feet above finished grade in the area of the ven ng, including but not limited  to decks and porches, the following requirements shall be sa sfied:   1.  INSTALLATION OF CARBON MONOXIDE DETECTORS. At the  me of installa on of the side wall horizontal vented gas  fueled equipment, the installing plumber or gasfi er shall observe that a hard wired carbon monoxide detector with an  alarm and ba ery back‐up is installed on the floor level where the gas equipment is to be installed. In addi on, the  installing plumber or gasfi er shall observe that a ba ery operated or hard wired carbon monoxide detector with an  alarm is installed on each addi onal level of the dwelling, building or structure served by the side wall horizontal vented  gas fueled equipment. It shall be the responsibility of the property owner to secure the services of qualified licensed  professionals for the installa on of hard wired carbon monoxide detectors  a.  In the event that the side wall horizontally vented gas fueled equipment is installed in a crawl space or an a c, the  hard wired carbon monoxide detector with alarm and ba ery back‐up may be installed on the next adjacent floor  level.  b. ...

  • Page 44: Replacement Parts

      Replacement Parts  The Technical Sheet which is located inside the front  cover of the water heater contains a complete  Gas Control Assembly  Electrode / Flame Rod  illustrated parts list.    Tech Sheet   Item No.   Gas Control Assembly  100  Electrode / Flame Rod Kit  116, 117  Fan Assembly / Motor  125  Heat Exchanger  143  Heat Exchanger  Secondary Heat   Secondary Heat Exchanger  160  Exchanger  Water Flow Servo & Sensor  401  Bypass‐Servo Assembly  403  Water Filter Assy  412  PC Board  700  An  Frost Unit  701  Ignitor  706  Thermal Fuse Harness  725  Fan Assembly / Motor  Bypass‐Servo Assembly  Water Flow Servo & ...
  • Page 45   EXTEND THE LABOR COVERAGE UNDER YOUR LIMITED WARRANTY*                Ultra Series    RU80, RU98  REGISTRATION REQUIRED*   Rinnai is providing the opportunity to extend your Rinnai Standard Limited Warranty on labor only on Ultra Series models  RU80 and RU98 if you register within 30 days of purchase of your unit.  Products not registered will s ll be covered under the  Rinnai standard product limited warranty as provided in the Opera ng Instruc on manual which comes with this prod‐ uct.  Warranty informa on is also available on Rinnai's web site at www.rinnai.us.    RESIDENTIAL APPLICATIONS:    The limited warranty period on the labor coverage for models RU80 and RU98 Tankless Water Heaters installed in a  residen al applica on is extended for an addi onal 48 months (a total of 60 months labor coverage from date of purchase),  when used in a residen al hot water applica on, if the product is registered within 30 days of purchase at  www.rinnairegistra on.com or by calling 1‐866‐RINNAI‐1 (746‐6241), except registra on is not required in California and ...
  • Page 46   Limited Warranty for Ultra Series RU80, RU98        What is covered?  The Rinnai Standard Limited Warranty covers any defects in materials or workmanship when the product is installed  and operated according to Rinnai wri en installa on instruc ons, subject to the terms within this Limited Warranty  document.  This Limited Warranty applies only to products that are installed correctly.  Improper installa on may void  this Limited Warranty.  Rinnai strongly suggests that you use a licensed professional who has a ended a Rinnai  installa on training class before installing this water heater.  This Limited Warranty coverage as set out in the table  below extends to the original purchaser and subsequent owners, but only while the product remains at the site of the  original installa on. This Limited Warranty only extends to the first / original installa on of the product and  terminates if the product is moved or reinstalled at a new loca on.  How long does warranty coverage last?    Period of Coverage (from date of purchase)   Item If used for both residen al water      Residen al Applica ons Commercial Applica ons   hea ng and space hea ng purposes  ...
  • Page 47 How do I get service?  You must contact a licensed professional for the repair of a product under this Limited Warranty.  For the name of a  licensed professional please contact your place of purchase, visit the Rinnai website (www.rinnai.us), call Rinnai at 1‐ 800‐621‐9419 or write to Rinnai at 103 Interna onal Drive, Peachtree City, Georgia 30269.  Proof of purchase is required to obtain warranty service.  You may show proof of purchase with a dated sales receipt,  or by registering within 30 days of purchasing the product. To register your tankless water heater, please visit www.rinnai.us.  For those without internet access, please call 1‐866‐RINNAI1 (746‐6241).  Receipt of Registra on by  Rinnai will cons tute proof‐of‐purchase for this product. Registra on of product installed in new home construc on  may be verified with a copy of the closing papers provided by the ini al home buyer. However, Registra on is not  necessary in order to validate this Limited Warranty.   What is not covered?  This Limited Warranty does not cover any failures or opera ng difficul es due to the following:  •   accident, abuse, or misuse  •   water quality ...
  • Page 48   Chauffe‐eau d’intérieur sans  réservoir à ven la on directe  Manuel d'installa on et  POUR LES APPLICATIONS INTÉRIEURES SEULEMENT  d'u lisa on  RU80i ...  R EU‐KB2530FFUD‐US  RU98i ...  R EU‐KB3237FFUD‐US  POUR LES APPLICATIONS EXTÉRIEUR SEULEMENT  RU80e ..  R EU‐KB2530WD‐US  RU98e ..  R EU‐KB3237WD‐US     ANS Z21.10.3  ● CSA 4.3  LIRE TOUTES LES INSTRUCTIONS SOIGNEUSEMENT AVANT D’INSTALLER OU D’EXPLOITATION DE CETTE CHAUFFE‐EAU.  Ce manuel fournit des informa ons sur l'installa on, l'exploita on et l'entre en du chauffe‐eau.  Pour la sécurité  et le bon fonc onnement, il est important de suivre les instruc ons et de respecter les mesures de sécurité.  Un professionnel autorisé doit installer le chauffe‐eau conformément aux instruc ons exactes de sur pages 4‐32.  Le consommateur doit lire le manuel complet de fonc onner correctement le chauffe‐eau et d'avoir effectué un ...
  • Page 49 Flushing l'échangeur de chaleur  .... 79  Installa on de la tuyauterie  ...... 63    Drainage Manuel du chauffe‐eau  .... 80  Liste de verifica on pour tuyauterie ..... 66  Installa on de la fourniture de gaz  .... 66  Garan e du consommateur ........ 81  Reliez l'électricité  ........... 68  AVIS: Rinnai partage parfois des informa ons de contact client avec des entreprises que nous croyons offrent  des produits ou des services qui peuvent vous être u les.  En fournissant ces renseignements, vous accept‐ ez que nous pouvons partager vos coordonnées à ce e fin.  Si vous préférez ne pas avoir vos informa ons  partagées avec ces entreprises, veuillez contacter le service clientèle et demandez ne pas d'avoir votre in‐ forma on partagée.  Nous allons cependant con nuer à vous contacter avec les informa ons per nentes  pour le produit vous inscrit ou vous rendre compte avec nous.  Si vous avez des ques ons ou se sentent que le manuel est incomplète, veuillez communiquer avec Rinnai au        1‐800‐621‐9419.  L'informa on de sûreté importante ...

  • Page 50: Les Pra Ques Et Les Comportements De Sécurité Pour Les Consommateurs Et Les Installateurs

      Les pra ques et les comportements de sécurité pour les consommateurs et  les installateurs          AVERTISSEMENT  • • U lisez seulement votre main pour pousser ou  Avant d'exploita on, une odeur tout autour de la  tourner le bouton de contrôle des gaz.  Ne jamais  zone de l'appliance pour le gaz.   Veillez à odeur à  u liser des ou ls.  Si le bouton ne sera pas pousser  côté de la parole, parce que certains gaz est plus  ou tourner à la main, n'essayez pas de la réparer.  lourd que l'air et va s'installer sur le plancher.  Appelez un technicien qualifié.  Force ou une  • Garder la zone autour de l'appliance claire et  tenta ve de répara on peut entraîner un incendie  exempt de ma ères combus bles, l'essence et  ou d'explosion.  autres vapeurs inflammables et des liquides.  • N'u lisez pas ce e appliance si une par e a été  • Construc on combus ble fait référence au plafond  sous l'eau.  Appeler immédiatement un technicien ...

  • Page 51: Installa On D'instruc Ons

      Installa on d’instruc ons  Qualifica ons d'installateur   Instruc ons générales  Un professionnel agréé doit installer l'appareil,  NE FAITES PAS  inspecter et fuite de le tester avant des u liser.  La  • Le RU80i et RU98i n'est pas prévu pour une  garan e sera être annulée en raison de la mauvaise  installa on à l'extérieur.  installa on.  • Le RU80e et RU98e n'est pas prévu pour une  Le programme d'installa on doit posséder des  installa on à l'intérieur.  compétences telles que :  • classement par taille de gaz  • N'installez pas l'appareil dans une région où les  • reliant les conduites de gaz, de conduites d'eau,  fuites d'eau de l'unité ou les connexions se traduira  par dommages à la zone adjacente à l'appliance ou  de vannes, de l'électricité  d'abaisser les planchers de la structure.  Lorsque  • connaissance du na onal applicable, les États et ...

  • Page 52: Préparez-Vous À L'installa On

      Préparez‐vous à l'installa on  • L'appareil doit être isolé du système de conduite  Pièces incluses  d'alimenta on en gaz en fermant sa vanne  • Chauffe‐eau sans Réservoir  individuelle de coupure durant les essais du  système en pression inférieurs ou égaux à 1/2 psi  • Couleur froide codé (bleu) et chaud (rouge) vannes  (3.5 kPa ou 13,84 pouces de hauteur de colonne  d'isolement  d'eau).  • Valve de dégagement de pression   • Vous devez suivre les instruc ons d'installa on et  • Contrôleur de température de MC‐91‐2 (intégrées  ceux dans les soins et l'entre en d'admission d'air  de combus on adéquate et des gaz  dans les modèles de l'intérieurs ; fourni avec les  modèles de plein air)  d'échappement.  L’INFORMATION  Ou ls requis  • Si un chauffe‐eau est installé dans un système  • • Clés à tube(2)  Gants ...

  • Page 53: Déterminez L'endroit D'installa On

    Substances chimiques qui sont corrosifs dans la  accumula on de l'eau doit être traitée et/ou l'échangeur de  chaleur vidées régulièrement.  nature ne doivent pas stockées ou u lisées près de  chauffe‐eau.  Lorsque l'accumula on d'échelle dans l'échangeur de chaleur  commence à affecter les performances du chauffe‐eau, un code  Chauffe‐eau extérieurs et Évacua on des  de diagnos c « LC# » s'affichera.  Vider l'échangeur de chaleur  terminaisons de chauffe‐eau internes  pour prévenir les dommages à elle.  Échelle build up est causée  • Installez le chauffe‐eau aussi loin que possible des  par l'eau dure définie à haute température.  ho es de ven la on d'échappement.  Un kit de traitement de l'eau est disponible depuis Rinnai.  Ce kit  • Installez aussi loin que possible des bouches d'air  fournit un contrôle de la préven on et à la corrosion calcaire  inlet.  Fumées corrosives peuvent être libérées par  supérieur par un mélange de composés de contrôle  d'alimenta on dans l'approvisionnement en eau.  le biais de ces évents lorsque l'air n'est pas  apportée grâce à eux.  103000022  103000023  103000024  • Substances chimiques qui sont corrosifs dans la  Installé sur la ligne ...
  • Page 54     Espacements pour terminaison de cheminée (ANS Z21.10.3, CSA 4.3)            Vous devez installer une fin de vent à  DÉTAIL D'ANGLE  INSIDE TERMINATION Terminaison  INTÉRIEUR  CORNER DETAIL apporter dans l'air de combus on et  d'expulser des gaz d'échappement.  Clearance in Dédouanement en  Réf A s'applique  Ref. A also également à la  applies to ligne an cipé de  anticipated neige.  snow line SNOW NEIGE  FIXED FERMETURE  CLOSED PERMANENTE  OUVRABLE ...
  • Page 55   Dégagements addi onnels  RU80e, RU98e  Vérifier si les codes locaux remplacent ces habilita ons.  • Éviter les endroits de résilia on près d'un évent sécheur.  • Évitez les endroits de résilia on près d'échappement  (50 mm) entre  cuisson commercial.  (0.91 m) à évent  • terminaux au  soffite ou eve ven lé  RU80i, RU98i: Vous devez installer une résilia on de vent  même niveau  au moins 12 pouces du sol  ou non aérée ; ou à un  36" pont ou un porche  12" 2" RU80i, RU98i  (0.30 m ) à  La cheminée pour cet appareil ne prend pas fin  l'intérieur coin  • (1.52 m)  Au fil des allées publiques ; ou  60" ver calement entre  • Près des évents de sous‐face ou bouches d'aéra on vide ...
  • Page 56 Vers le haut  Vers le haut  Sur le côté  to front Sur le côté  to front Vers l'avant   Vers l'avant   to side to side to floor/ground to floor/ground Vers le sol  Vers le sol  Modèles d'intérieur:  RU80i, RU98i  Modèles extérieurs:  RU80e, RU98e      Jusqu'à   Jusqu'à   Jusqu'à  Jusqu'à  ma ères   ma ères   ma ères  ma ères  non‐ non‐ combus bles ...
  • Page 57   Longueur maximale pour la ven la on  Protec on de gel  concentriques  Assurez‐vous que dans le cas de congéla on météo  que le chauffe‐eau et ses lignes de l'eau sont protégés  1.  Déterminez le nombre de coudes à 90° dans le  pour éviter le gel.  Dommages causés à la congéla on  système de ven la on (deux coudes à 45°  n'est pas couvert par la garan e.  comptent pour un coude à 90°. Sur les modèles  R98 chaque pied de conduite semi flexible u lisée  Perte de gel protec on peut entraîner des dégâts  dans la longueur d'inspira on d'air équivaut à un  d'eau d'un échangeur de chaleur de rafale ou des  coude à 90°).   conduites d'eau.  2.  Référez‐vous au tableau pour trouver la longueur  Avec l'énergie électrique fournie, le chauffe‐eau  de ven la on maximum sur la base du nombre  gèleront pas lorsque la température de l'air extérieur  de coudes.   est froide comme –22°F (‐30 ° c) pour les modèles de  l'intérieurs ou est froid comme –4°F (‐20 ° c) pour les  Nombre de  Longueur maximale pour  ...

  • Page 58: Liste De Verifica On Pour Déterminez

      Bâ  à murer  Liste de vérifica on pour déterminer  l'endroit d’installa on  □  Le chauffage de l'eau n'est pas corrosifs  composés dans l'air.  □  L'emplacement de chauffage de l'eau est  parenthèses  conforme avec les dégagements.  d'installa on de  mur  □  (Modèles d'intérieur) La ven la on prévue ne  dépassera pas la longueur maximale pour le  nombre de coudes u lisé.  □  L'emplacement d'apport résilia on/air ven la on  prévues réunit les dégagements.  1.  Iden fiez l'emplacement d'installa on et  □  L'approvisionnement en eau ne con ent pas de  confirmez que là les espacements requis seront  produits chimiques ou dépasse la dureté totale  respectés.   qui nuira à l'échangeur de chaleur. ...

  • Page 59: Installa On De La Mise À L'air Libre

    • La pièce de vent reliée à l'appareil de chauffage de l'eau  • Ne vent pas commun avec le tuyau d'évacua on de  doit être sécurisée avec une vis autotaraudeuses.  tout autre fabricant chauffe‐eau ou appareil.  Rinnai  L’INFORMATION  chauffe‐eau peuvent uniquement être communs  • Reportez‐vous aux instruc ons du fabricant de système  ven lé à l'aide d'un Rinnai cer fiée système commun  de vent pour les instruc ons d'assembly de composant.  d'évacua on.  • Si le système d'évacua on est d'être enfermé, il est  DOIT FAIRE  suggéré que la concep on de l'enceinte doit perme re  • Ce e chauffe‐eau est un chauffe‐eau à évent direct et  d'inspec on du système de ven la on.  La concep on  par conséquent est cer fié et listé avec le système  de ce e enceinte est réputée acceptable par le ...
  • Page 60 Fixez la pièce de ven la on connectée sur le chauffe‐ Vis de fixa on   eau avec une vis autotaraudeuse dans le trou situé.     Installa on de conduit de cheminée (Centrotherm, modèles d'intérieur)           Installez la résilia on ven la on selon les diagrammes et les instruc ons ci‐dessous.  • Respecter les dégagements de gaz d'échappement dans        AVERTISSEMENT  l'opéra on Rinnai et le manuel d'Installa on.  • Un seul appareil peut être a aché au système de ven la on.  N'u lisez pas de PVC sur l'évacua on des gaz  • Installer le système en selon les instruc ons d'installa on de  d'échappement. PVC est autorisé sur l'apport  Centrotherm.  uniquement.  • U lisez le 3”/5” concentriques d'adaptateur de tuyau de jumelles ...
  • Page 61     Installa on de conduit de cheminée (Centrotherm, modèles d'intérieur)           Installez la résilia on ven la on selon les diagrammes et les instruc ons ci‐dessous.  Longueur maximale de Vent à l'aide de coude court  Longueur maximale de Vent à l'aide de coude de  rayon   long rayon   (Apport est court coude UV protégées 90°)  (Apport est long coude UV protégées 90 °)  Nombre de  Déplacer le  Nombre de  Déplacer le  Longueur  Longueur  90 ° Long  commutateur # 1 dans  90 ° court  commutateur # 1 dans  maximale des  maximale des  rayon  les commutateurs DIP  rayon  les commutateurs DIP  évents droites  évents droites  coudes  tan à au LOIN / OFF  coudes  tan à au LOIN / OFF  0 ...

  • Page 62: Condensat

    DOIT FAIRE  indique que le piège est complet et qu'il n'y a  • U liser uniquement le vent qui est approuvé et  aucun blocage dans le drain de condensat.  Il n'est  iden fié comme acceptable pour votre modèle  pas nécessaire d'ajouter de l'eau du piège de  par culier.  condensat.  • Pente la ven la on vers l'appliance selon les  • Une trousse de neutralisant de condensat,  instruc ons d'installa on du fabricant évent.  804000074, est disponible chez Rinnai.  La trousse  • Rejetez le condensat en respectant les normes  permet de condensat de circuler à travers les  locales.   médias neutralisants qui déclenche le pH du  • condensat à un niveau qui aidera à prévenir la  U lisa on de matériaux seulement résistant à la  corrosion du drain et d'égouts publics.  corrosion pour le condensat drainent lignes telles  que les tuyaux en PVC ou en plas que.  • Le tuyau de cerveaux condensat (sur toute sa  longueur) doit être au moins le même diamètre ...

  • Page 63: Installa On De La Tuyauterie

    NE FAITES PAS  cet appareil. Cependant des normes locales peuvent  • Ne bouchez pas la soupape de sûreté, et n'installez  le demander.   aucun raccord réducteur ou autre restric on dans la  Vannes d'isolement   conduite de déversement. Elle doit perme re un  Vannes d'isolement sont inclus dans ce e chauffe‐eau.   drainage complet de la soupape et de la conduite.   Rinnai recommande fortement l'installa on de vannes  • Ne pas placer toute autre soupape de type ou fermer  d'isolement sur les lignes de l'eau chaude et froide.   disposi f entre la soupape et le chauffe‐eau.  Parce qu'ils perme ent d'isoler le chauffe‐eau de la  structure de la plomberie et perme re un accès rapide à  DOIT FAIRE  vider l'échangeur de chaleur.  Flushing l'échangeur de  • La soupape de sûreté doit être compa ble avec les  chaleur est régulièrement nécessaire dans le cadre de  normes ANSI Z21.22 (soupapes de sûreté et disposi fs l'entre en pour ce chauffe‐eau. ...
  • Page 64   Installez Valve à Bille / Valve de  dégagement de pression  Les soupapes d'isolement offrent la possibilité d'isoler  le chauffe‐eau de la structure plomberie et de  A  C  permettre un accès rapide à vider l'échangeur de  D  chaleur.  Vérifiez auprès des codes locaux pour  déterminer si une soupape de pression et de  température est nécessaire.  Les valves inclus  rencontrer American National Standard (ANSI  B  Z21.10.3)‐norme canadienne (ASC 4.3) et sont ANSI/ NSF 65 approuvé pour l'eau potable.  A  Valve de dégagement de pression (VDP)  Instructions d’Installation:  B  Orifice de Refoulement pour VDP   1.  Enveloppez les bouts filetés des prises d’eau et  sorties d’eau du chauffe‐eau sans réservoir, ainsi  C  Levier de Drainage pour Valve à Bille Eau Chaude  que le bout fileté de la valve de détente  D  Levier de Drainage pour Valve à Bille Eau Froide  approuvée avec un minimum de 5 enrobages de  bande Teflon®.   2.   Vissez la valve de dégagement de pression dans  Valve de dégagement de pression Instructions  les bouts filetés ¾’’ à l’opposé du levier pour  d’Installation:  clapet de retenue sur la valve de service à eau  La VDP doit être raccordée par la connexion filetée  CHAUDE. (Levier de drainage ROUGE).   opposée à la valve pour clapet de retenue sur la valve  3.  ...
  • Page 65   Tuyauterie recommandée pour installa on de base  Eau froide   Bonde  Gaz  d’eau    Canalisa on  Bonde de piège  Eau chaude  condensat  condensate   Rinnai Le tuyau de vidange de condensat (le long de  Equipment List sa longueur) doit être au moins le même di‐ Rinnai Water Heaters amètre que la ligne de drain, (1/2 pouce TNP).  RIK-KIT (Optional) (3/4" Fittings Include: 2 Unions, 2 Ball Valves Reportez‐vous à la sec on  2 Drain Valves and 1 Pressure Relief Valv de condensat dans les ...

  • Page 66: Liste De Verifica On Pour Tuyauterie

    Ne oyez le filtre à eau inlet en fermant les  détec on de fuites à l'eau savonneuse, ou une  soupapes d'isolement (fermeture) entrée froide  solu on ininflammable équivalente éventuellement  et d'eau chaude.  Me re un seau sous le filtre au  (comme certaines solu ons pour détec on de fuites  bas du chauffe‐eau à a raper toute l'eau qui est  de gaz, incluant l'eau savonneuse, peuvent causer  contenue à l'intérieur de l'unité.  Dévissez le filtre  corrosion ou fissura on par contrainte, la tuyauterie  à eau.  Rincer le filtre à supprimer tous les débris.   doit être rincée avec de l'eau après le test, sauf si  Installez le filtre et ouvrir les vannes d'isolement.  vous avez pu déterminer que la solu on de détec on  u lisée n'était pas corrosive).   □  Vérifiez la pression appropriée de l'eau pour le  • U lisez toujours des connecteurs approuvés pour  chauffage de l'eau.  Pression d'eau minimum est  raccorder l'unité sur la conduite de gaz. Purgez  de 50 psi.  Rinnai recommande de 60‐80 psi pour  toujours la conduite de gaz de tous débris éventuels  des performances op males.  avant son branchement sur le chauffe‐eau;   66  KB Series Manual ...
  • Page 67   • Tout composé u lisé sur la jonc on filetée du tuyau  Table ‐ gaz naturel   de gaz doit être d'un type qui résiste à l'ac on du gaz  Tuyau métallique annexe 40  propane ou naturel.   La pression Inlet : moins de 2 psi (55 pouces W.C.) • La conduite d'alimenta on en gaz doit être étanche  Chute de pression : 0,3 pouces W.C.  au gaz, du bon calibre et installée d'une façon  perme ant de fournir assez de gaz pour sa sfaire la  Densité : 0.60  demande maximale du chauffe‐eau et de tous les  pieds cubes par heure  autres appareils fonc onnant au gaz du lieu sans qu'il  y ait de chute de pression.   Taille de pipe (inches)  L’INFORMATION  Longueur  3/4  1  1 1/4  1 1/2  • Reportez‐vous à un tableau de calibrage approuvé de  tuyauterie de gaz si vous avez un doute sur la taille de  10  273  514  1060  1580  votre conduite. ...

  • Page 68: Reliez L'électricité

      Reliez l'électricité  Ajustez à l'haute al tude  Définissez les valeurs indiquées dans le tableau ci‐ dessous pour votre al tude commutateurs 2 et 3        AVERTISSEMENT  (SW1, commutateurs fauve).  Le paramètre par  N'u lisent pas une rallonge ou un adaptateur  défaut pour l'appliance est 0‐2000   (0‐610 m) avec  brancher avec cet appareil.  les commutateurs no 2 et 3 dans la posi on OFF.  Le chauffage de l'eau doit être électriquement fondée  Lorsque le commutateur DIP est ajusté, il n'est pas  conformément aux ordonnances et codes locaux ou,  nécessaire de régler le paramètre de pression de gaz  à haute al tude.  en l'absence de codes locaux, en conformité avec le  Code électrique de la Na on, ANSI/NFPA no 70 ou le  SW1   SW1   Code électrique canadien, CSA C22.1.  Al tude  No. 2  No. 3  Modèles d'intérieur est équipé d'un bouchon de trois  0‐2000   (0‐610 m)   d’arrêt   d’arrêt  volets (échouement) pour votre protec on contre les  chocs et devrait être branché directement dans un  2001‐5200 ...

  • Page 69: Installa On De Le Contrôleur De Température

      Installa on de le contrôleur de  Montage du contrôleur  température  1.  Faire trois trous dans le mur, comme le montre.        AVERTISSEMENT  Outline of Remote   Désac ver le pouvoir.  Ne pas tenter de connecter les  securing screw VIS  contrôleurs de température avec le pouvoir.  Bien que  le contrôleur est un disposi f de basse tension, il y a  1-21/32" TROU DE  120 volts poten els à côté les connexions de  wiring hole CÂBLAGE  3-5/16" contrôleur de température à l'intérieur de l'unité.  VIS  securing screw Ne se connectent pas le contrôleur de température  aux bornes 120VAC fournis pour les électrovannes de  drain faculta f.  2.  Exécutez le câble entre le contrôleur et le chauffe‐ eau ou le contrôleur et un autre contrôleur  Modèles de l'intérieurs ont leur contrôleur intégré  3. ...

  • Page 70: Liste De Vérifica On Finale

      □  Confirmer que la pression du gaz inlet est dans les  Liste de vérifica on finale  limites.  □  Le chauffage de l'eau n'est pas corrosifs  □  Confirmer que le chauffe‐eau est coté pour le  composés dans l'air.  type de gaz fourni.  □  L'approvisionnement en eau ne con ent pas de  □  Confirmer que l'électricité est fournie d'un acc  produits chimiques ou dépasse la dureté totale  120, source d'énergie de 60 Hz, est dans un circuit  qui nuira à l'échangeur de chaleur.  bien rodé et allumé.  □  Autorisa ons de l'unité de chauffage de l'eau sont  □  Vérifier que le contrôleur de température  remplies.  fonc onne correctement.  □  Autorisa ons de la cessa on de l'évent / apport  □  Vérifiez que les commutateurs no 2 et 3 du  d'air sont remplies.  commutateur DIP SW1 (fauve) est défini  □  (Modèles d'intérieur) S'assurer que vous avez  correctement pour votre al tude.  u lisé les produits de ven la on correctes pour le ...

  • Page 71: Diagramme En Escalier

      Diagramme en escalier   NEUTRE PHASE POMPE RELAIS 3 FUSIBLE 10 A ANTI-FOUDRE   CONTACT DE DÉTECTION DE GEL RELAIS 2 ANTI-FOUDRE RELAIS 1 ALLUMAGE TERRE ALIMENTATION D'ÉNERGIE DE COMMUTATION 170 V CC 12,6 V 40 V CC 5 V CC 0-50 V CC ÉLECTRO- DÉTECTEUR...
  • Page 72   Chauffe‐eau d’intérieur sans réservoir à ven la on directe  Instruc ons d'u lisa on  POUR LES APPLICATIONS INTÉRIEURES SEULEMENT  RU80i ...  R EU‐KB2530FFUD‐US  RU98i ...  R EU‐KB3237FFUD‐US  POUR LES APPLICATIONS EXTÉRIEUR SEULEMENT  RU80e ..  R EU‐KB2530WD‐US  RU98e ..  R EU‐KB3237WD‐US     Faits importants sur votre chauffe‐eau  Je vous remercie pour l'achat d'un chauffe‐eau sans réservoir Rinnai.  Pour le bon fonc onnement et la  sécurité, il est important de suivre les instruc ons et de respecter les mesures de sécurité.  Toutes les instruc ons et la garan e lire a en vement avant d'exploita on ce e chauffe‐eau.  Gardez  ce manuel en lieu sûr.  AVIS: Rinnai partage parfois des informa ons de contact client avec des entreprises que nous croyons offrent  des produits ou des services qui peuvent vous être u les.  En fournissant ces renseignements, vous ...

  • Page 73: Direc Ves D'opéra Ons Du Consommateur Pour Le Fonc Onnement Sécuritaire De Votre Chauffe-Eau

      Direc ves d'opéra ons du consommateur pour le fonc onnement  sécuritaire de votre chauffe‐eau     À LIRE AVANT LA MISE EN SERVICE POUR VOTRE SÉCURITÉ       AVERTISSEMENT    Si vous ne suivez pas exactement ces instruc ons, il peut en  résulter un départ d'incendie ou une explosion, causant dégâts  matériels, blessures corporelles ou même mort.  • A.  Cet appareil ne comporte pas de veilleuse. Il est muni d’un  Si vous ne pouvez rejoindre le fournisseur, appelez le  disposi f d’allumage qui allume automa quement le brûleur.  service des incendies.   Ne tentez pas d’allumer la veilleuse manuellement.    B.  AVANT DE FAIRE FONCTIONNER, reniflez tout autour de  C.  Ne poussez ou tournez la mane e d’admission du gaz qu’à la  l’appareil pour déceler une odeur de gaz. Reniflez près du  main ; ne jamais u liser d’ou l. Si la mane e reste coincée,  plancher, car certains gaz sont plus lourds que l’air et peuvent  ne pas tenter de la réparer ; appelez un technicien qualifié. Le  s’accumuler au niveau du sol.  fait de forcer la mane e ou de la réparer peut déclencher  QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :  ...

  • Page 74: Comment Utiliser Le Contrôleur De Température

      Comment utiliser le contrôleur de température  Dimensions (pouces):  3.5 W x 4.75 H x 0.75 D  Le contrôleur de MC‐91‐2 est le contrôleur de température standard qui est fourni avec l'appareil de chauffage  de l'eau.  Sur les modèles de l'intérieurs, elle est intégrée dans le panneau avant.  Le contrôleur de MCC‐91‐2 est pour des applica ons commerciales et hydroniques nécessitant des températures  plus élevées.  Lorsque le contrôleur de MCC‐91‐2 est connecté, ces températures plus élevées sont disponibles  sur tous les modèles de contrôleur dans le système.  Reportez‐vous à la sec on sur les plages de température.  Exploiter le chauffe‐eau pas à plusieurs reprises et u lisez un robinet d'eau chaude tandis que le contrôleur est  désac vé.  Le chauffe‐eau de ce e façon de produire alterna vement l'eau chaude de fonc onnement peut  causer l'eau de condenser à l'extérieur des pièces internes et s'accumulent dans le chauffe‐eau du cabinet.  INDICATEUR  In Use EN SERVICE  Indicator INDICATEUR  Priority PRIORITAIRE  Indicator Temperature TEMPÉRATURE   Display DE L'EAU  BOUTON   Priority PRIORITAIRE  Button Temperature CHOIX DE LA  Selection TEMPÉRATURE  ALLUMEZ‐VOUS / ON/OFF ÉTEIGNEZ ...

  • Page 75: Comment Définir La Temperature

      Comment définir la température   Ce e chauffe eau nécessite un débit minimum à exploiter.  Ce taux se trouvent sur la page de spécifica on dans  ce manuel.  Dans certains cas lorsque vous n'obtenez pas l'eau chaude ou si l'eau alterne entre le chaud et le  froid, c'est en raison du débit de l'eau étant ci‐dessous ou à proximité du débit minimum.  Accroître le débit  devrait résoudre ces problèmes dans ces cas.  Ce e chauffe eau nécessite un débit minimum à exploiter.  Ce taux se trouvent sur la page de spécifica on dans  ce manuel.  Dans certains cas lorsque vous n'obtenez pas l'eau chaude ou si l'eau alterne entre le chaud et le  froid, c'est en raison du débit de l'eau étant ci‐dessous ou à proximité du débit minimum.  Accroître le débit  devrait résoudre ces problèmes dans ces cas.  L'eau chaude peut être dangereuse, en par culier pour les enfants, les            DANGER  personnes âgées et les infirmes. Il y a un risque d'échaudage si la consigne  du thermostat est réglée trop haut.   Des températures dépassant 125° F (52 °C) peuvent causer de sévères  brûlures ou un échaudage, pouvant entraîner la mort.   L'eau chaude peut causer des brûlures au premier degré suite à des  exposi ons aussi limités que :   Chaud  3 secondes à 140° F (60 °C)   20 secondes à 130° F (54 °C)   8 minutes à 120° F (49 °C)   Brûlure  Testez la température de l'eau avant de placer un enfant sous la douche  ou dans le bain.   Ne laissez pas un enfant ou une personne infirme dans une baignoire sans  surveillance.  1.  Si le chauffe‐eau est désac vée,  appuyez sur le bouton  La température peut être ajustée entre 98° F  AVIS  (37 °C) et 110° F (43 °C) même en cas de ...
  • Page 76   Plages de température    avec un contrôleur de température  Le chauffe‐eau peut fournir l'eau à un seul réglage de la température à la fois.  Les températures disponibles  sont fournis ci‐dessous.  Une température inférieure à 98° F (37 ° C) peut être obtenue dans l'eau du robinet en  mélange à l'eau froide.  Pour modifier l'échelle de température de Celsius à Fahrenheit ou vice versa, appuyez et  tenir le bouton « On/Off » pendant 5 secondes, tandis que le chauffe‐eau est désac vée.  Plages de température disponible   Fahrenheit °F  98  100  102  104  106  108  110  115  120  *  *  *  *  **  **  **  Celsius  °C  37  38  39  40  41  42  43  46  49  52  54  57   60  66 ...

  • Page 77: Entre En Requis

      Entre en requis  L'appareil doit être inspecté chaque année par un technicien qualifié.  Répara ons et entre en doivent être  effectuées par un technicien qualifié.  Le technicien de service doit vérifier le bon fonc onnement après entre‐ en.        AVERTISSEMENT  Pour vous protéger contre les préjudices, avant d'effectuer la maintenance :  • Coupez l'alimenta on électrique en débranchant le cordon d'alimenta on ou en désac vant l'électricité au  disjoncteur.  (Le contrôleur de température ne contrôle pas la puissance électrique).  • Coupez le gaz à la soupape de gaz manuelle, généralement situé immédiatement sous le chauffe‐eau.  • Coupez l'alimenta on en eau entrante.  Cela peut se faire à la vanne d'isolement immédiatement au‐dessous  du chauffe‐eau.  Garder la zone appliance claire et exempte de ma ères combus bles, l'essence        AVERTISSEMENT  et autres vapeurs inflammables et des liquides.  Test de la soupape ne doit être effectuée par un technicien qualifié.  L'eau        AVERTISSEMENT  chaude à ébouillanter peut‐être être libéré sous pression.  Les ar cles suivants de la maintenance sont nécessaires au bon fonc onnement de votre chauffe‐eau.  Ne oyage  Moteurs  Il est impéra f de contrôler compar ments, brûleurs  Les moteurs sont lubrifiés à vie et ne demandent pas ...
  • Page 78   Ne oyez le filtre à eau  Protec on de gel  Ne oyez le filtre à eau inlet en fermant les soupapes  Assurez‐vous que dans le cas de congéla on météo  d'isolement (fermeture) entrée froide et d'eau  que le chauffe‐eau et ses lignes de l'eau sont  chaude.  Me re un seau sous le filtre au bas du  adéquatement protégés pour éviter le gel.   chauffe‐eau à a raper toute l'eau qui est contenue à  Dommages causés à la congéla on n'est pas couvert  l'intérieur de l'unité.  Dévissez le filtre à eau.  Rincer le  par la garan e.  Reportez‐vous à la sec on sur la  filtre à supprimer tous les débris.  Installez le filtre et  Protec on de geler.  ouvrir les vannes d'isolement.  Déstéarinisa on  Valve de décompression  Ces recommanda ons visent à suggérer des pra ques  Exploiter la valve manuellement une fois par an.  Ce  qui sont efficaces pour l'apposi on du chauffe‐eau.   faisant, il sera nécessaire de prendre des précau ons  Ils devraient être u lisés comme un guide  avec ce qui a trait à l'exécu on de poten ellement  uniquement.  Aucune responsabilité ne suppose pour ...

  • Page 79: Flushing L'échangeur De Chaleur

      Flushing l'échangeur de chaleur  Un « LC » ou « 00 » code de diagnos c indique l'unité commence à chaux et doit être vidangée.  Échec de vider  l'appliance va causer des dommages à l'échangeur de chaleur.  Dommages causés par l'accumula on de chaux  ne sont pas couvert par la garan e de l'unité.  Rinnai recommande fortement l'installa on de vannes  d'isolement pour perme re de chasse de l'échangeur de chaleur.  1.  Déconnectez l'électricité pour le chauffage de  l'eau.  RÉGULATEUR DE PRESS  Pressure Regulator 3/4" Ball Valve SOUPAPE  2.  Fermer les robinets d'arrêt sur l'eau chaude et les  conduites d'eau froides (V3 et V4).  POMPE DE CIRCULATION  Circulating Pump 3/4" Union 3.  Se connecter le tuyau de sor e pompe (H1) à la  Check Valve CLAPET DE NON‐RETOUR  SOUPAPE DE VIDANGE DE  Boiler Drain Valve CHAUDIÈRE ...

  • Page 80: Drainage Manuel Du Chauffe-Eau

      Drainage Manuel du chauffe‐eau  Pour éviter de burns, a endre jusqu'à ce que l'équipement se refroidit avant le        AVERTISSEMENT  drainage de l'eau.  L'eau de l'appliance restera chaud après qu'il est éteint.  Si le chauffe‐eau ne va être u lisée pendant une période de temps au gel possible, il est recommandé que l'eau à  l'intérieur du chauffe‐eau être drainé.  Manuellement drainer l'eau :  Eau froide   Gaz  Bonde  1.  Couper l'approvisionnement en eau froide et  d’eau  d'approvisionnement en gaz.  2.  Désac ver le contrôleur de température.  3.  Coupez l'alimenta on de l'appareil de chauffage de l'eau.  4.  Placez un conteneur pour a raper l'eau.  Supprimer les  capuchons de drain sur les deux vannes d'isolement et ouvrez  les deux valves au‐dessus des caps (poignées de valve bleu et  rouge).  ‐OR‐ouvert de l'eau chaude drain plug à la sor e de  l'eau chaude.  5.  Supprimer le filtre à eau pour drainer l'eau froide.  Pour reprendre un fonc onnement normal :  1.  Confirmer que toutes les bouchons de drain de l'eau sont  Canalisa on  Bonde de piège  Eau chaude ...
  • Page 81 PROLONGER LE TRAVAIL DE COUVERTURE EN VERTU DE VOTRE GARANTIE LIMITÉE*                Ultra Series    RU80, RU98  ENREGISTREMENT REQUIS   Rinnai offre la possibilité de prolonger votre garan e limitée Standard de Rinnai sur le travail uniquement sur les modèles  de la série de Ultra RU80 et RU98 si vous enregistrer dans les 30 jours de l'achat de votre unité. Produits non homologués ser‐ ont toujours couverts par le Rinnai produit standard garan e limitée, comme le prévoit le manuel d'instruc ons de fonc onne‐ ment qui est livré avec ce produit.  De garan e est également disponible sur le site web de Rinnai à www.rinnai.us.    APPLICATIONS RÉSIDENTIELLES:    La période de garan e limitée sur la couverture du travail pour les modèles RU80 et RU98 chauffe‐eau installé dans  une applica on résiden elle est prolongée de 48 mois (un total de 60 mois de travail couverture à compter de la date  d'achat), lorsqu'il est u lisé dans une applica on résiden elle de l'eau chaude, si le produit est enregistré dans les 30 jours ...
  • Page 82   Garan e limitée pour Luxury Series RU80, RU98   Qu'est‐ce qui est couvert ?   La garan e limitée Standard Rinnai couvre tout défaut de matériaux ou de fabrica on lorsque le produit est installé et  exploité selon Rinnai écrit des instruc ons d'installa on, soumise aux termes de ce document de garan e limitée.  Ce e  garan e limitée s'applique uniquement aux produits qui sont installés correctement.  Installa on incorrecte peut annuler la  présente garan e limitée.  Rinnai suggère fortement que vous u lisez un professionnel agréé qui a assisté à une classe de  forma on Rinnai installa on avant d'installer ce chauffe‐eau.  Ce e garan e limitée énoncée dans le tableau ci‐dessous  s'étend à l'acheteur original et les propriétaires subséquents, mais seulement alors que le produit reste sur le site de  l'installa on d'origine. Ce e garan e limitée seulement s'étend à l'installa on tout d'abord et originale du produit et prend  fin si le produit est déplacé ou réinstallé dans un nouveau lieu.  Combien de temps dure la couverture ?  Période de couverture (à par r de la date d'achat)  Élément  Si u lisé pour le chauffage de l'eau  Applica ons  Applica ons domes ques ...
  • Page 83   Comment obtenir le service au  tre de la garan e ?   Vous devez communiquer avec un fournisseur de service autorisé ou professionnels qualifiés et agréés État pour la  répara on d'un produit en vertu de ce e garan e.  Pour trouver les coordonnées d'un tel fournisseur local, veuillez  contacter votre point d'achat, ou allez sur le site Web de Rinnai (www.rinnai.us). Vous pouvez aussi téléphoner au 1‐888‐ 835‐9320 ou écrire à: 103 Interna onal Drive, Peachtree City, Georgia 30269, USA.   Preuve d'achat est requis pour obtenir le service de garan e.  Vous peut présenter une preuve d'achat avec un reçu daté de  vente, ou en s'inscrivant dans les 30 jours de l'achat du produit.  Pour inscrire votre chauffe‐eau, veuillez visiter  www.rinnai.us.  Pour les personnes sans accès à internet, veuillez appeler le 1‐866‐RINNAI1 (746‐6241).  Récep on de  l'enregistrement par Rinnai cons tuera proof‐of‐purchase pour ce produit. Enregistrement de produit installé dans la  nouvelle construc on peut être vérifié avec une copie des documents fermeture fournie par l'acheteur ini al de maison.  Cependant, l'enregistrement n'est pas nécessaire afin de valider ce e garan e limitée.  Qu'est‐ce qui n'est pas couvert ?  Ce e garan e ne couvre pas routes pannes ou difficultés de fonc onnement découlant de :   •   accident, abus, mauvais usage   •   qualité de l'eau   •   altéra on du produit ou de toute par e de la composante  •   entre en inadéquat (comme sans y être limité ...
  • Page 84 • Up to 0.96 Energy Factor (EF) Applications • Internal or External Installation ® • ENERGY STAR qualified models • Pair up with the Rinnai Air Handler for efficient home heating Direct Vent Furnaces • High Efficiency • Vent Terminal A Included • Cool-to-the-touch Cabinet •...
