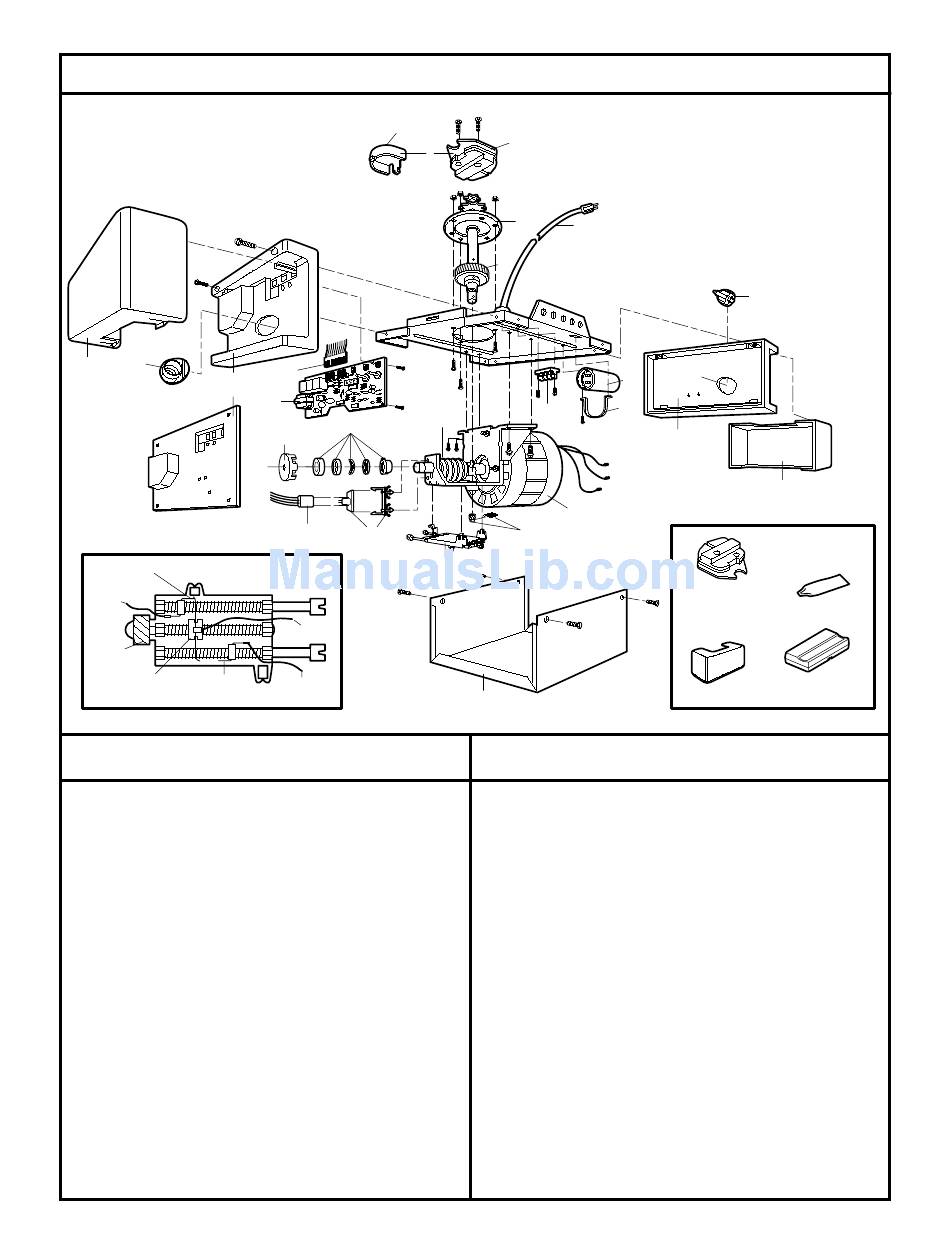

LISTA DE PARTES DEL ENSAMBLE DEL CABEZAL
6
7
20
(Down)
LIMIT SWITCH ASSY.
Contact
Brown
Wire
DN
Drive
Gear
Center Limit (Up)
Contact Contact
Clave Parte
No. No. Descripción
1 41A4208 Extendedor de la cadena
(Para Modelo 1120E)
31D380 Cubierta del portacadena
(Para Modelo 1110E)
2 41C4206A Ensamble de engrane y portacadena
(Para Modelo 1120E)
41C4220A Ensamble de engrane y portacadena
(Para Modelol 1110E)
Incluye: Rondana, Arandela de
empuje, Arillo de retén, Placa y
chumacera, Pernos de expansión (2),
Engrane de mando, Engrane sin-fin,
Engrane helicoidal con retén, Grasa
3 41A2817 Conjunto de sin-fin y carona mando
con grasa y pernos de expansión (2)
4 41B4245 Cordón eléctrico
5 143D123 Panel con etiquetas
6 175B88M Receptáculo de foco
7 108D34 Mica
8 30B363 Capacitor-1/2HP
9 12A373 Retén de capacitor
10 41A3150 Bloque terminal con tornillos
PARTES DE REPUESTO
Model 1110E
1
16
19
17
18
16
15
Grey
Wire
UP
Yellow
Wire
Model 1120E
2
4
3
10
3
11
13
14
12
Clave Parte
No. No.
11 41D3058
41A3583-2
12
13 41A2818
14 41D3452
15 41C4398A
16 41C4246
17 41A2826
18 41A2822A
19 41A4201-2C
41A4201-14
20 41A4447
41A4448
41A2825
31
6
8
9
5
7
Chain Spreader
Rail Grease
Single-Function
Light Lens (2) Transmitter (2)
Descripción
Motor de repuesto y emsamblado de
soporte universal (Incluye: Motor,
Conjunto de Sin-Fin, Soporte, Ensamblado
de Chumacera, Sensor de RPM)
Cubierta
Engrane helicoidal, retén y grasa
Ensamble interruptor de límite
Sensor RPM con soporte
Cables con chupón
Juego del soporte de flecha
Taza de RPM
Ensamble del panel lógico del receptor
(Para Modelo 1120E)
Ensamble del panel lógico del receptor
(Para Modelo 1110E) Incluye: Tablero
lógico, Panel trasero con etiquetas
Panel trasero con etiquetas
(Para Modelo 1120E)
Panel trasero con etiquetas
(Para Modelo 1110E)
NO MOSTRADO
Juego de herraje para el ensamble del
chasis (incluye tornillos, no indicados
con número en la ilustración).
