Ilustraciones Del Abre Puertas Ensamblado E Instalado - Chamberlain 1120E-1/2HP Owner's Manual

ANTES DE PROCEDER, POR FAVOR EXAMINE CON CUIDADO LAS ILUSTRACIONES DONDE ENSEÑAN LA
INSTALACION NORMAL DE UN ABRE PUERTAS DE GARAJE.
Las instrucciones de instalación varían de acuerdo con el tipo de puerta.
¿Tiene su garaje las vigas cubiertas y está el techo acabado? Si es cierto, necesitará un sostén de soporte y herraje
adicional. Se especifican estos puntos en Instalación Paso 5, Página 17.
¿Tiene una puerta ligera, o de aluminio (o tiene paneles de vidrio)? Si es cierto, refuerzos horizontales y verticales serán
necesarios. Vea a Instalación Paso 10, Página 20.
Si es posible instale el abre puerta 2.1m o más de distancia por encima del piso, con la manija del liberador
manual del carro montada 1.8m por encima del piso.

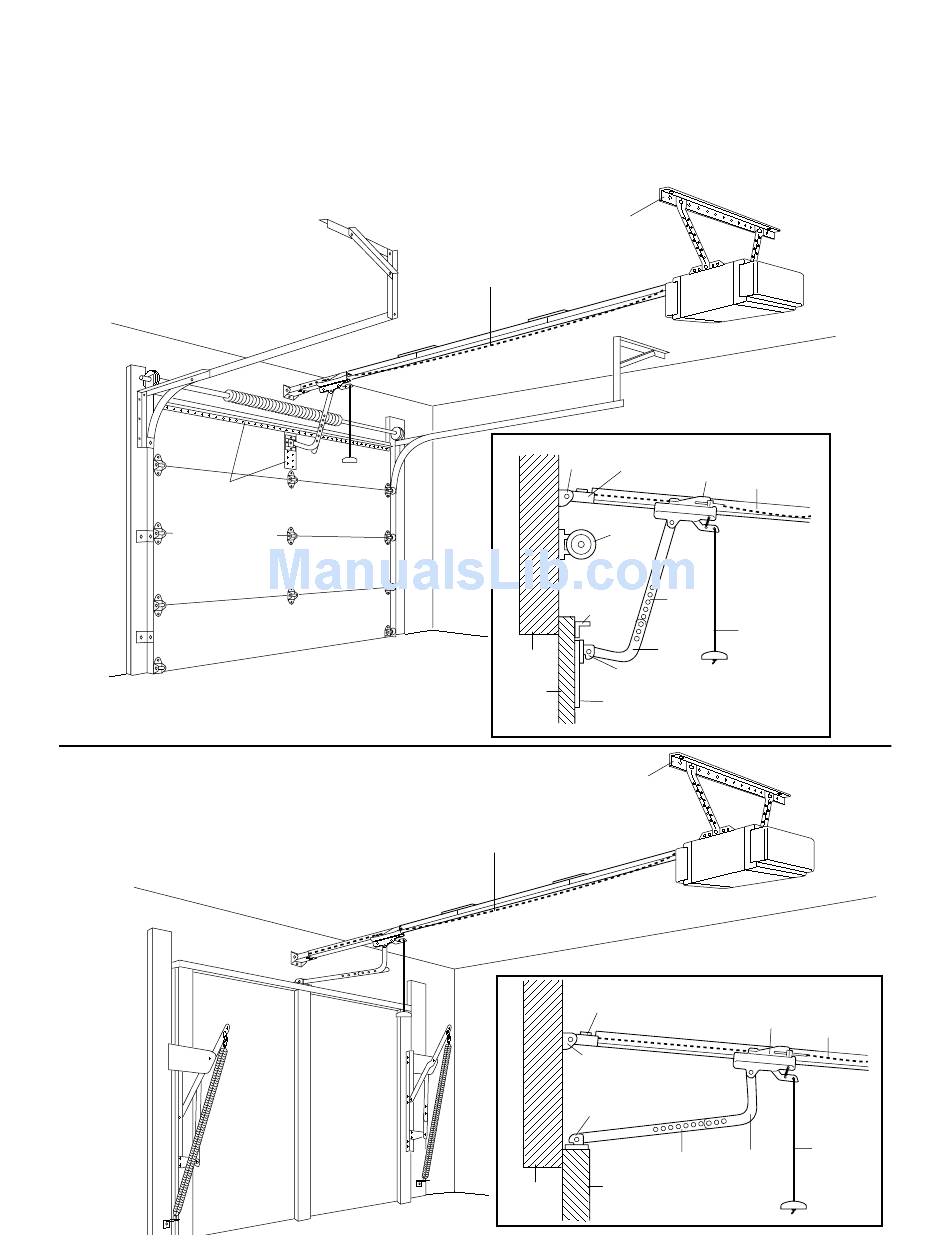

INSTALACION DE
PUERTA SECCIONAL
Se necesitan refuerzos
horizontales y
verticales con puertas
de fibra de vidrio,
aluminio ligero
metal ligero o puertas
con paneles de vidrio.
INSTALACION DE
PUERTA DE UNA PIEZA
soporte y tornilleria
(no incluidos)
Es normal que la cadena
cuelque ligeramente cuando
la puerta está cerrada.
Soporte de
cabecera
Refuerzo
horizontal
de puerta
(si necesario)
Cabercera
Puerta
Sostén de
soporte y tornilleria
(no incluidos)
Es normal que la cadena
cuelque ligeramente cuando
la puerta está cerrada.
Soporte de
catarina
Soporte
de cabecera
Sostén de
puerta y placa
Cabecera
4
Sostén de
Soporte
de catarina
Carro
Cadena
Los
resortes
Brazo
rector
Liberador
del carro
Brazo
curvo
Sostén de
puerta y placa
Refuerzo vertical de
puerta (si necesario)
Carro
Brazo
Brazo
curvo
recto
Puerta
Cadena
Liberador
del carro
