Sección de Ensamblado: páginas 8 a 12
Para evitar difcultades en la instalación, no abra la puerta del garaje hasta ver el instructivo.

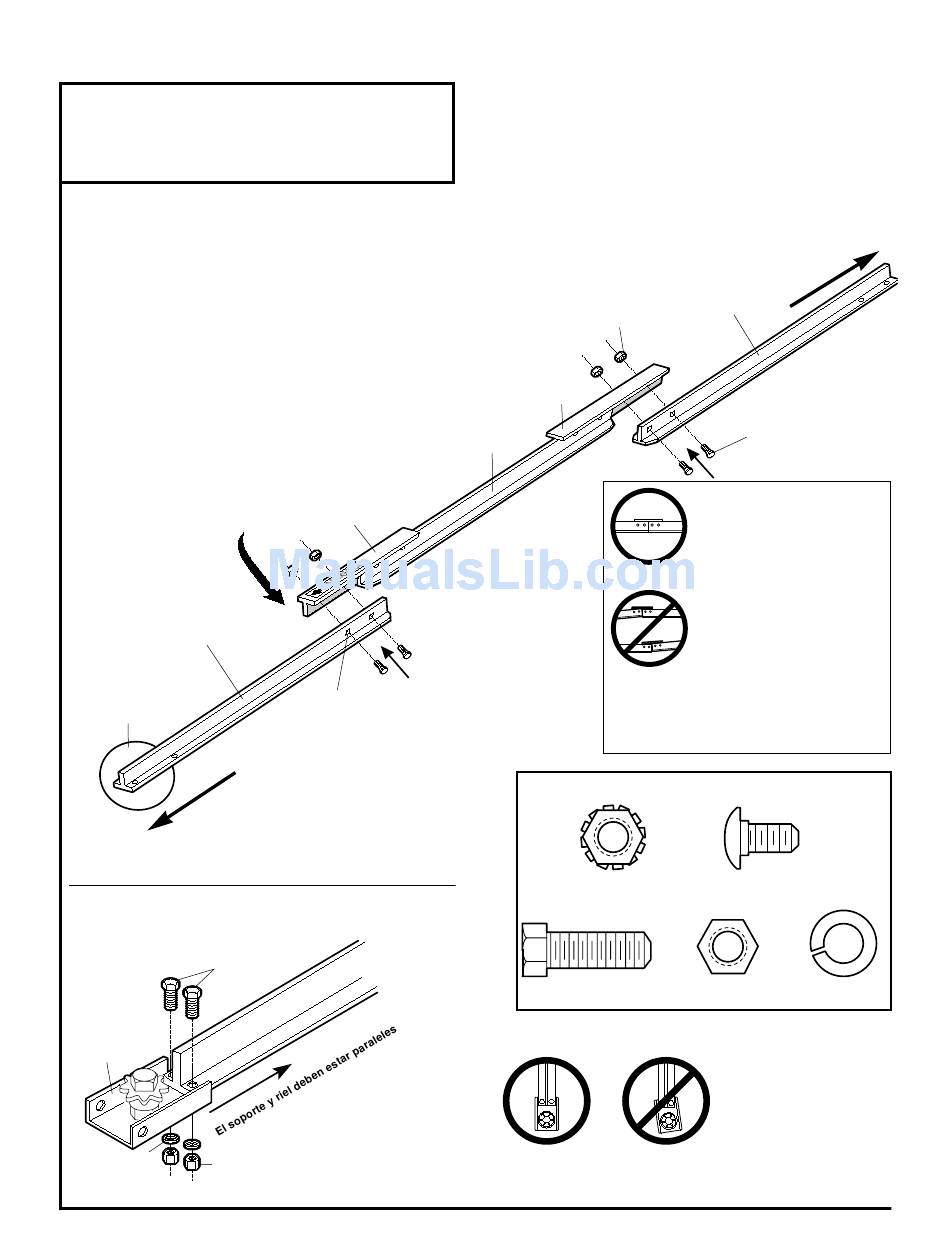

Ensamblado PASO 1
Ensamble Riel "T" con
Soporte de Catarina
• Coloque las 3 secciones del riel "T" en un plano
para su ensamble. Las secciones extremas son
idénticas. Los refuerzos de la seccion central
deben colocarse contra las secciones extremas
tal como se muestra. Asegúrese que la "flecha
indicadoraz" apunta hacia el frente o sea la puerta.
Estudie la ilustración CUIDADOSAMENTE.
• Una las secciones del riel con la tornillería indicada
y en la dirección que se muestra. (Una vez
ensamblado, el riel "T" muestra una posición de
frente a atrás.)
Si el riel "T" no se ensamble exactamente como
se muestra, el carro no se moverá suavemente a
lo largo del riel o golpeará contra los pernos.
Riel "T"
(Sección final)
Soporte de catarina
fijada FRENTE AL
FINAL del riel
FRENTE DE RIEL "T"
(HACIA LA PUERTA)
• Situar la soporte de caarina frente al final del riel "T"
con se muestra. Fijar firmemente con los tornillos
indicados.
Tornillos
5/16"-18x7/8"
Soporte de
catarina
Rondana
Tuerca
5/16"
5/16"
(Sección centro)
Brazos en
Riel "T"
Escuadra del carro
perforación para
la flecha
Tornillos
5/16"-18x7/8"
Llaves de caja de 13mm
Tuerca de
sequridad 1/4"
Brazos en
Riel "T"
Riel "T"
Correcto
Incorrecto
la operación brusca del carro y también
movimientos de reversa de la puerta
ruidosos o molestos.
Tornilleria Mostrada en Tamaño Real
Tuerca de seguridad
1/4"-20x7/16"
Tornillo hexagonal
5/16"-18x7/8"
Correcto
Incorrecto
8
Llaves de caja de 11mm
RIEL "T" TRASERO
(HACIA ABRIDOR)
Riel "T"
(Sección final)
Guia flecha
del carro
1/4"-20x1/2"
Asegúrese que los cuellos
de los tornillos estén
asentados en los orificios
rectangulares y que los
rieles se encuentren
alineados, antes de apretar
las contratuercas de
seguridad. Consulte las
figuras correspondientes a
una instalación correcta e
incorrecta. El ensamblado
incorrecto puede ocasionar
Guia flecha del carro
1/4"-20x1/2"
Tuerca Rondana
5/16"-18 5/16"
Cuando atornille
asegúrese que la
ménsula esté paralela
al riel. De otra manera
el riel puede doblarse
cuando esté abriendo.
