Sección de Instalación: páginas 13 a 22
Instalación PASO 1
Determine la Localización
del Soporte de Cabecera
Los procedimientos de la instalación, varían de acuerdo
a los tipos de las puertas de los garajes. Seguir las
instrucciones que aplican a su puerta.
SI SU PUERTA DE GARAJE CUENTA CON UN
TOLDO O CON UN CARRIL DOBLE, SE REQUERIRA
DE UN JUEGO DE PIEZAS PARA CONVERSION DEL
BRAZO DE LA PUERTA. SIGA LAS INSTRUCCIONES
DE INSTALACION INCLUIDAS CON EL BRAZO DE
LA PUERTA DE REEMPLAZO.

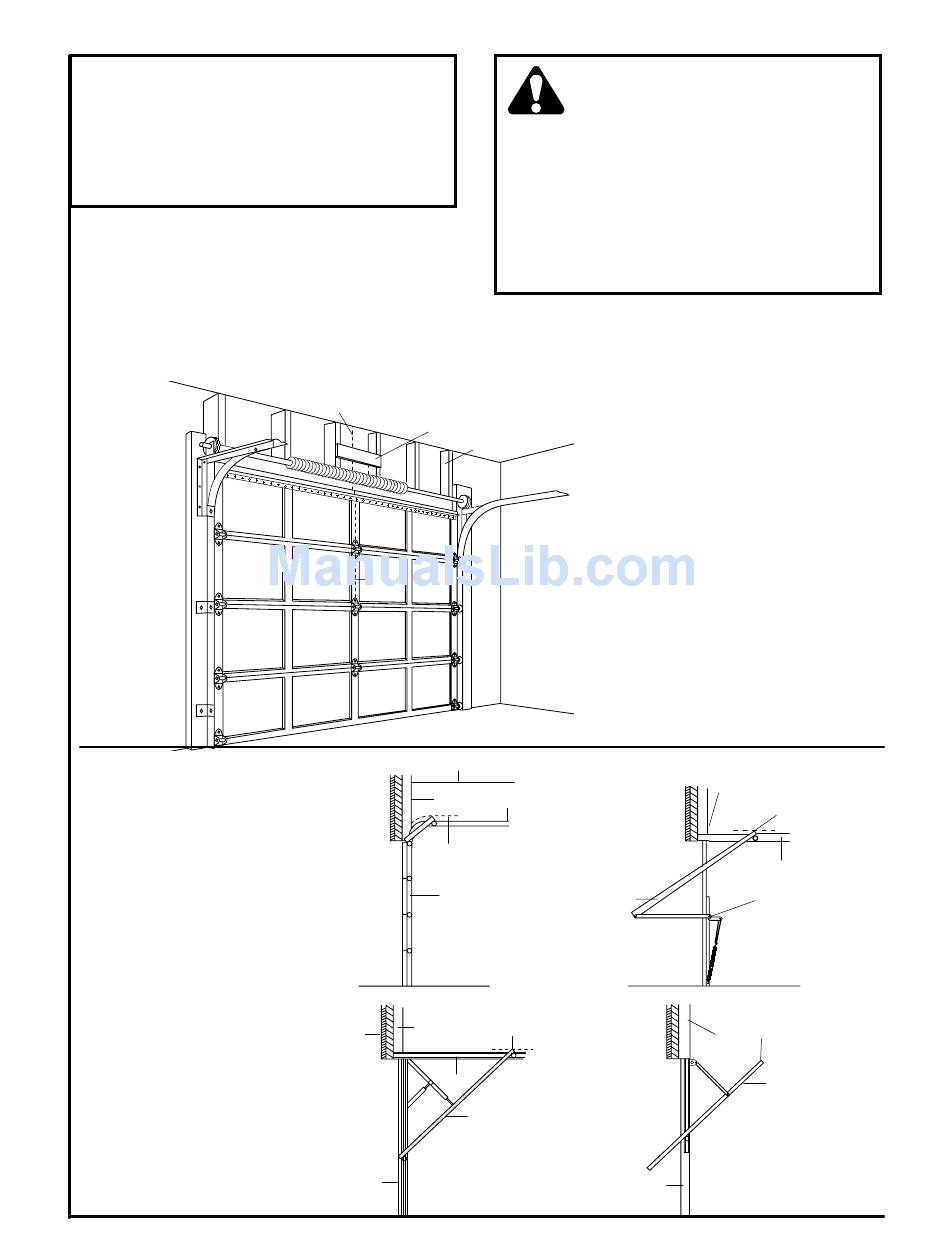

INSTALACION PUERTA SECCIONAL Y PUERTA DE UNA PIEZA CON RIELES
– Pared de cabecera –
• Localize la altura para el
soporte de cabecera
abriendo la puerta hasta el
punto más alto de su carrera
como se ilustra. Marque una
línea horizontal a 5cm arriba
del punto alto. Esta altura es
necesaria para dar paso al
borde superior de la puerta.
Proceda al Paso 2, Página 15.
Línea vertical
de guía – Techo terminado –
Tabla de
25mm
Soporte
Línea
vertical
de guía
Techo
Pared de
cabecera
Punto mas alto
de carrera
Puerta
PUERTA SECCIONAL
RIEL CURVO
Punto mas alto
Pared de
Exterior
cabecera
Riel
Puerta
PUERTA DE UNA PIEZA
RIEL HORIZONTAL
Riel
Y VERTICAL
13
Si el soporte de cabecera, no es sujetado
rígidamente a un sostén estructural en la
pared de cabecera o en el techo, es
probable que el sistema de seguridad de
reversa no funcione correctamente (ver la página
25). Puede ser que la puerta no se mueva en
reversa cuando así se requiera, por lo tanto puede
causar lesiones serias e incluso la muerte.
La puerta, los resortes, cables, poleas y demás
tornillería estan bajo tensión extrema. No trate de
ajustarles puesto que puede ocasionar serias
lesiones personales e inclusive la muerte. Llame a
un servicio profesional de puertas de garaje.
• Con la puerta cerrada, localize y marque el
centro vertical de la puerta del garaje.
• Extienda la línea de centro hasta la pared de
cabecera arriba de la puerta.
Recuerde que usted puede sujetar el
soporte de cabecera dentro de una
distancia de 60cm, a la izquierda o a la
derecha del centro de la puerta,
únicamente si estorba el resorte de torsión
o la placa del cojinete central; o lo puede
sujetar al techo (consulte la página 14, en
caso que el claro sea mínimo). (Puede
montarse en la pared boca abajo si es
necesario, para ganar aproximadamente
13mm.)
Si necesita instalar el soporte de cabecera en
una tabla de 25mm (en la pared o en el techo),
utilice un tornillo tirafondos (no proporcionado)
para sujetar firmemente la tabla de 25mm a los
soportes estructurales como se indica y en la
página 14.
Riel
Puerta
de carrera
Riel
Pared de
cabecera
Punto mas alto
de carrera
Riel
Herrajes de
retención
PUERTA DE UNA PIEZA
RIEL HORIZONTAL
HERRAJES DE RETENCION
Punto mas alto
de carrera
Pared de
cabecera
Puerta
TOLDO DE PUERTA
DE UNA PIEZA
RIEL VERTICAL
