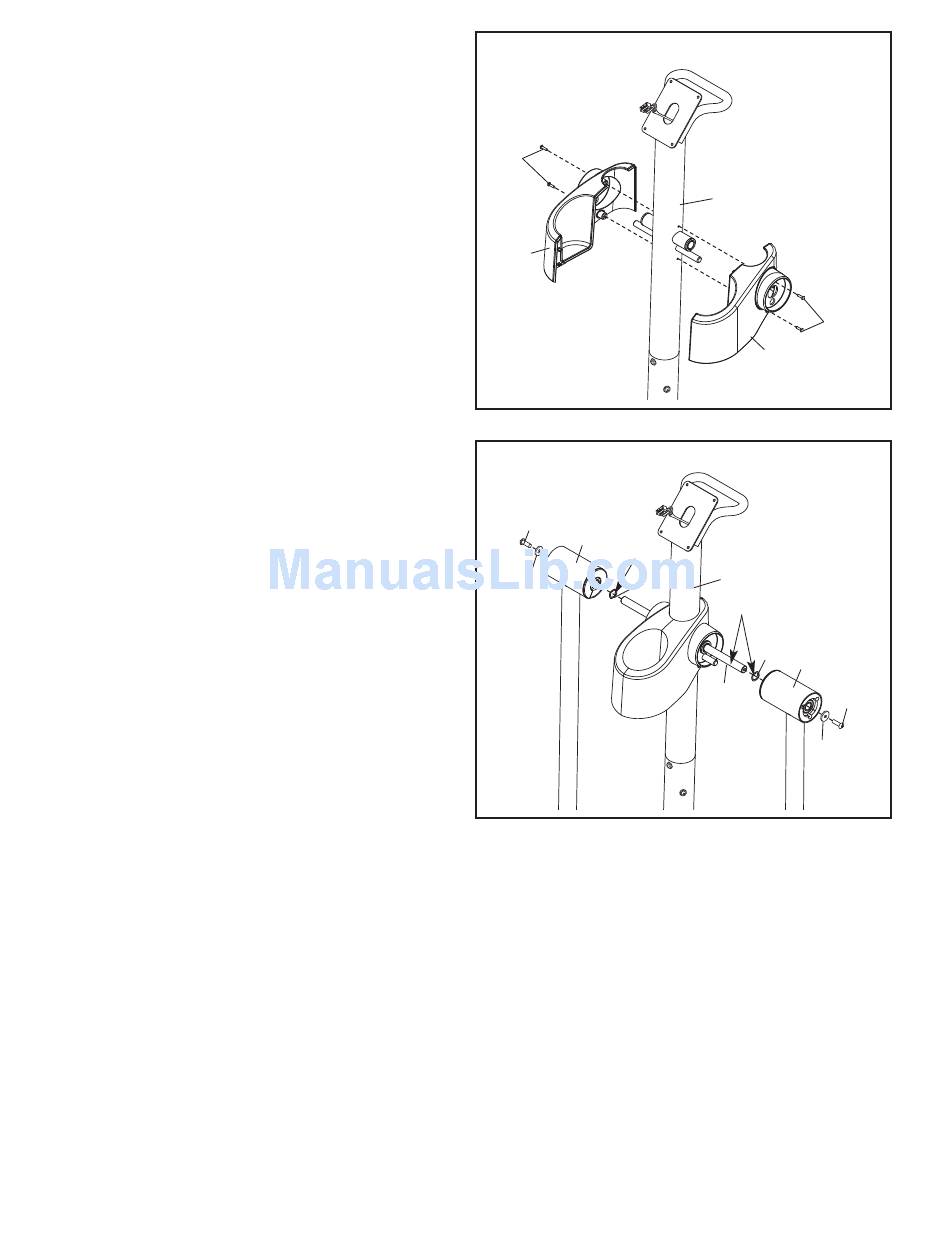

6. Orientare le Coperchio del Montante Destro e di
quello Sinistro (17, 18) come indicato. Fissare
le Coperchio del Montante intorno al Montante
(3) stesso con quattro Viti a Testa Bombata M4
x 16mm (101).
7. Applicare una quantità abbondante del grasso
fornito all'Asse Perno (74), quindi applicare una
piccola quantità di grasso a due rondelle ondu-
late 22mm x 16mm (111). Successivamente,
inserire l'articolazione dell'asse attraverso il
Montante (3).
Collocare una Rondella Ondulata da 22mm x
16mm (111) sull'estremità sinistra dell'Asse
Perno (74). Individuare il Braccio Manubrio
Sinistro (11), che viene indicato con un adesivo
con una "L". Quindi, fare scivolare il polo di
attrazione sinistro sull'Asse Perno. Fissare il
Polo di trazione sinistro con una Vite a Testa
Bombata M8 x 23mm (84) e una Rondella M8
(88).
Fissare il polo di Braccio Manubrio Destro
(12) nello stesso modo.
6
101
17
7
84
11
Grasso
88
111
8
3
101
18
3
Grasso
111
12
74
84
88
