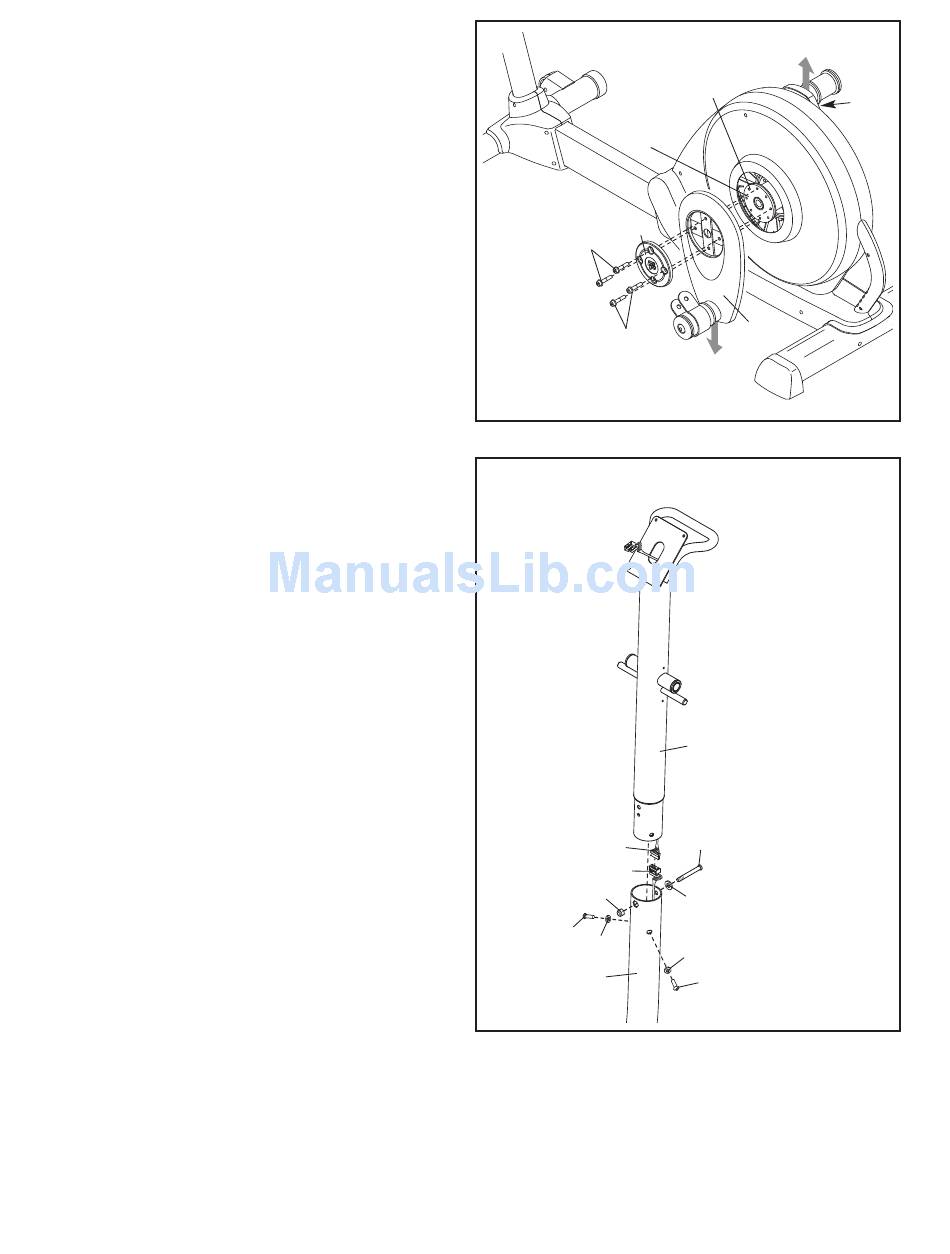

4. Fissare il braccio della Manovella (36) al Mazzo
Manovella (38), e allineare i fori nel Braccio
della Manovella ai fori non utilizzati nel fulcro
della stessa. Quindi, inserire quattro Viti Mozzo
(87) attraverso un Coperchio Mozzo (75) nel
braccio della manovella e stringere a mano le
viti del fulcro nel Mozzo Manovella. Stringere
una delle viti del fulcro e, quindi, stringere la
vite del Mozzo più lontana dalla prima vite del
fulcro. Quindi, stringere le altre due viti del ful-
cro.
Ripetere questa operazione sull'altro lato dell'at-
trezo ellittico. Assicurarsi che i Bracci della
Manovella (36) siano orientati come indicato.
Nota: non ci sono Viti della Puleggia (98) sul
lato destro.
5. Mentre un'altra persona mantiene il Montante
(3), collegare il Filo Bardato Superiore (48) a
quello del Filo Bardato Inferiore (49). Tirare leg-
germente l'estremità superiore del cablaggio
del cavo superiore per eliminare qualsiasi
allentamento, quindi inserire il montante nella
Base (1). Fissare il Montante con un Bullone a
Testa Bombata M8 x 71mm (80), una Rondella
Aperta M8 (90), e un Dado Autobloccante in
Nailon M8 (78). Assicurarsi che il controdado
di nylon sia inserito nel foro esagonale nella
base.
Quindi, stringere le due Viti a Testa Bombata
M8 x 23mm (84) e le due Rondelle Aperte M8
(90) sulla Base (1).
