Pro-Form 696 Elliptical Manuale D'istruzioni page 10

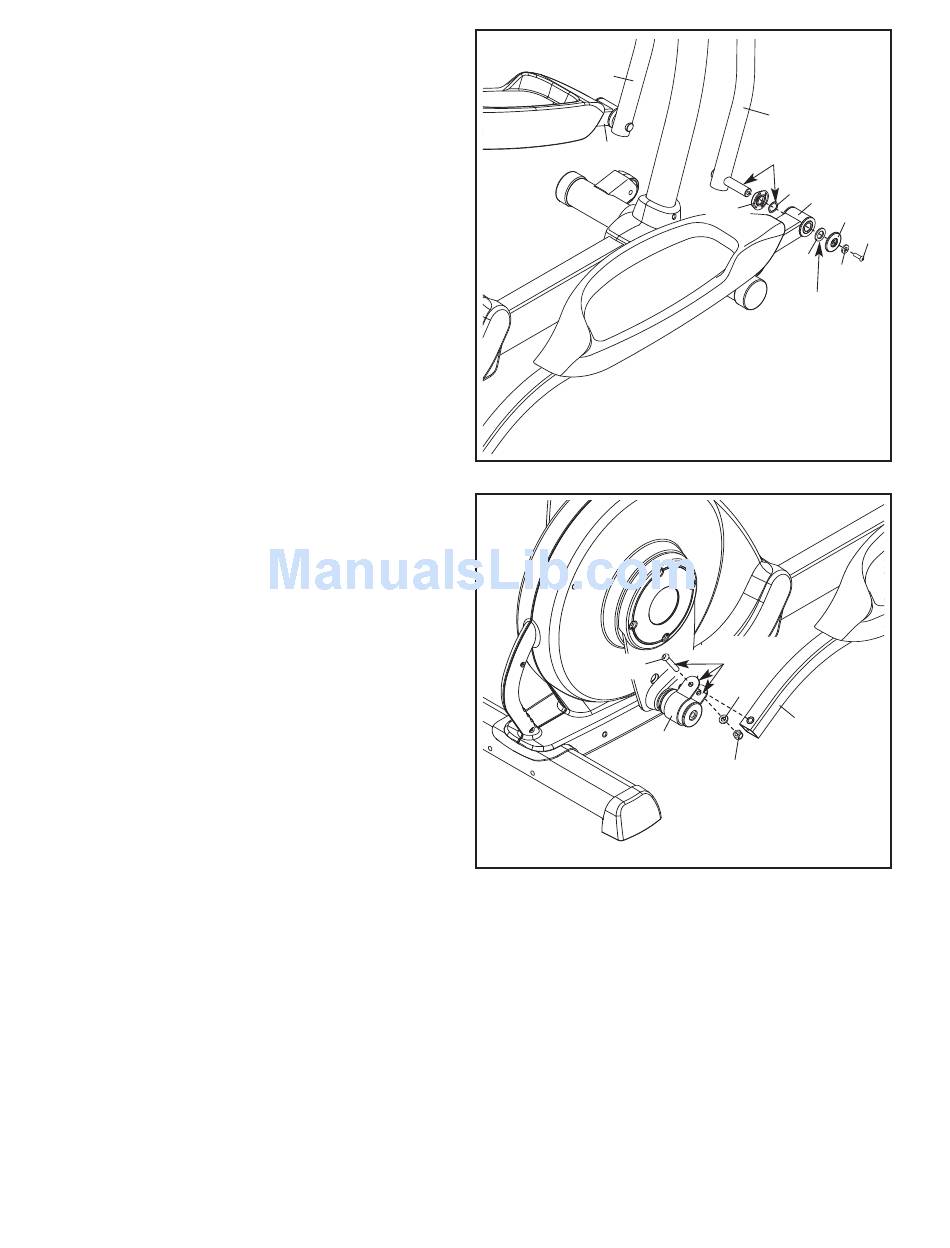

10. Applicare del grasso alle Braccio Manubrio
Destro (12). Quindi, applicare del grasso alla
Rondella Ondulata 23mm x 19mm (97) e a una
Rondella M8 x 23mm x 1mm (112).
Fare scivolare un Distanziatore del Polo di
Attrazione (62) sul polo di Trazione Destro (12);
assicurarsi che il lato piatto del distanziatore
del Polo di Trazione sia rivolto verso l'ester-
no. Quindi, collocare la Rondella Ondulata
23mm x 19mm (97) sul Polo di Trazione Destro.
Fare scivolare il Gambe Pedale Destro (16) sul
Polo di Trazione Destro (12). Fissare il Gambe
Pedale Destro con una Vite ad Annelo M8 x
23mm (115), una Rondella M8 x 16mm (110),
una Copertura del Gambe Pedale (31), e la
Rondella M8 x 23mm x 1mm (112).
Ripetere questa operazione per il Gambe
Pedale Sinistro(14) e il Polo di Trazione Sinistro
(11).
11. Applicare del grasso alla Staffa sul Manicotto
della Boccola della Manovella (43) e a una Vite
ad Anello M10 x 58mm (71).
Inserire il Braccio Connettivo (20) destro nel
Manicotto della Boccola della Manovella (43).
Fissare il Braccio Connettivo destro con una
Vite ad Anello M10 x 58mm (71), una Rondella
M8 (88), e un Controdado di Nylon M8 (78).
Ripetere questa operazione sull'altro lato
dell'attrezzo ellittico.
10
11
14
11
71
10
12
Grasso
97
16
62
112
110
Grasso
Grasso
88
20
43
78
31
115
