8. Aplique una cantidad pequeña del lubricante incluido
Teflon ® a una servilleta. Frote una capa delgada de
lubricante a los Tubos Cromados (21) en las Barras
Resorte Izquierdo y Derecho (3, 4). A continuación,
deslice el Brazo del Cuerpo Superior Izquierdo (7), el
cual está marcado con una calcomanía, al Tubo
Cromado en la Barra Resorte Izquierdo. Deslice el
Brazo del Cuerpo Superior Derecho (75) al Tubo
Cromado en la Barra Resorte Derecho. Asegúrese
que los Brazos del Cuerpo Superiores estén en los
lados correctos—los extremos superiores deben
doblarse en la dirección que se muestra con las
flechas. A continuación, deslice una Cubierta del Eje
(74) al poste en cada Brazo del Cuerpo Superior.
Aplique grasa al Eje para el Brazo (19). Inserte un Eje
para el Brazo dentro la Cubierta del Eje (74) derecha, y
el Brazo del Cuerpo Superior Derecho (75). A continua-
ción, empuje un Eje para el Brazo dentro del Montante
Vertical (2) hasta que el extremo izquierdo del Eje para
el Brazo esté nivelado con el lado izquierdo del
Montante Vertical. Entonces, inserte el Eje para el
Brazo dentro de la Cubierta del Eje izquierdo y el Brazo
del Cuerpo Superior Izquierdo (7).
Centre el Eje para el Brazo (19). Usando la
Herramienta para las Tuercas incluida, suavemente
golpee dos Tuercas de Empuje (15) aproximadamen-
te 3 mm a cada extremo del Eje para el Brazo.

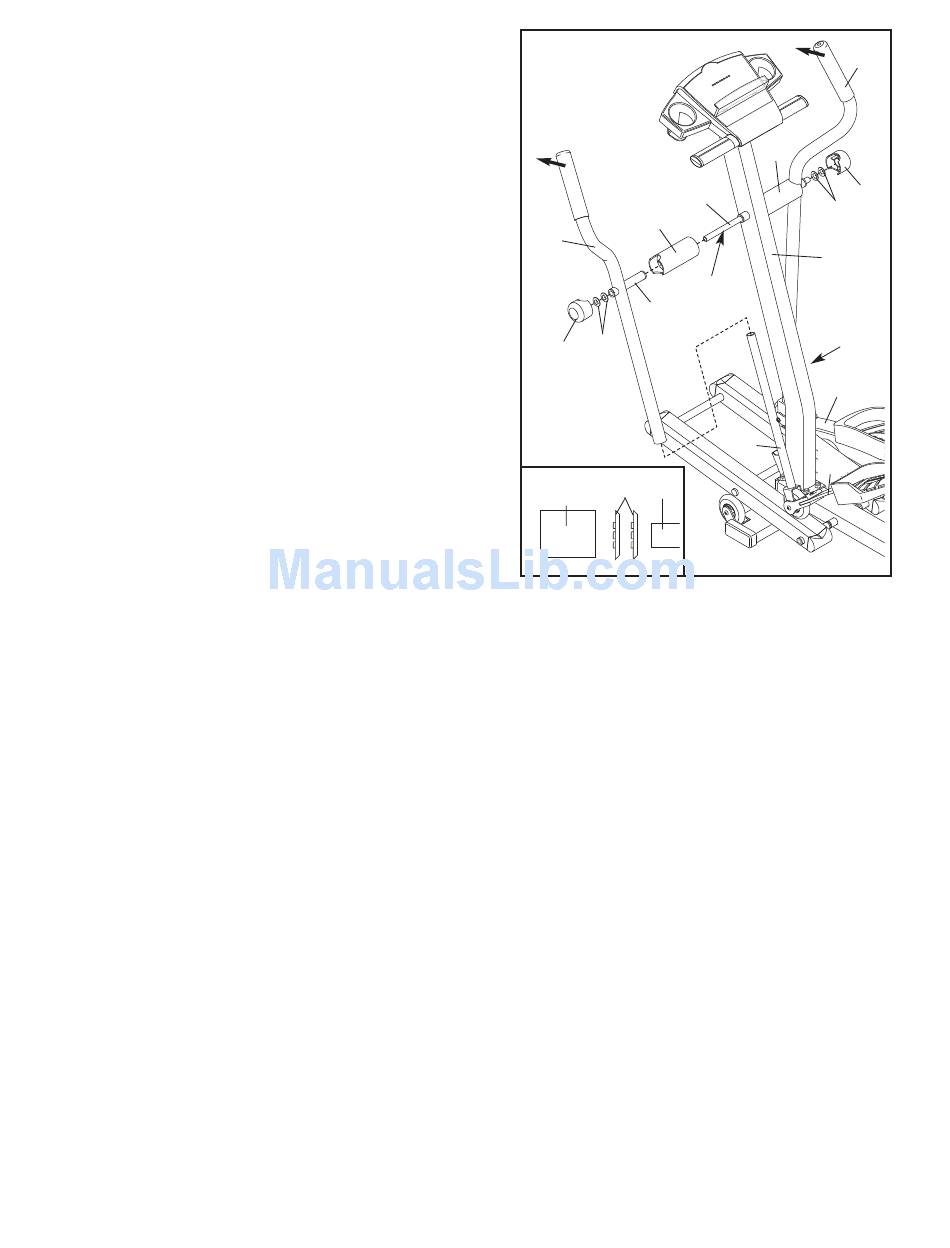

Asegúrese que las Tuercas de Empuje estén volteadas como se muestra en el dibujo del recuadro. (Nota:
Puede ser de ayuda que otra persona sostenga un bloque de madera contra un extremo del Brazo del Eje
mientras que usted suavemente golpea las Tuercas de Empuje a cada extremo.) Entonces, presione una
Tapa Pivote del Eje (34) dentro de cada extremo del Eje del Brazo.
9. Asegúrese de que todas las piezas del elíptico entrenador estén apretadas apropiadamente. Nota:
Algunas piezas pueden sobrar después que el montaje sea completado.
