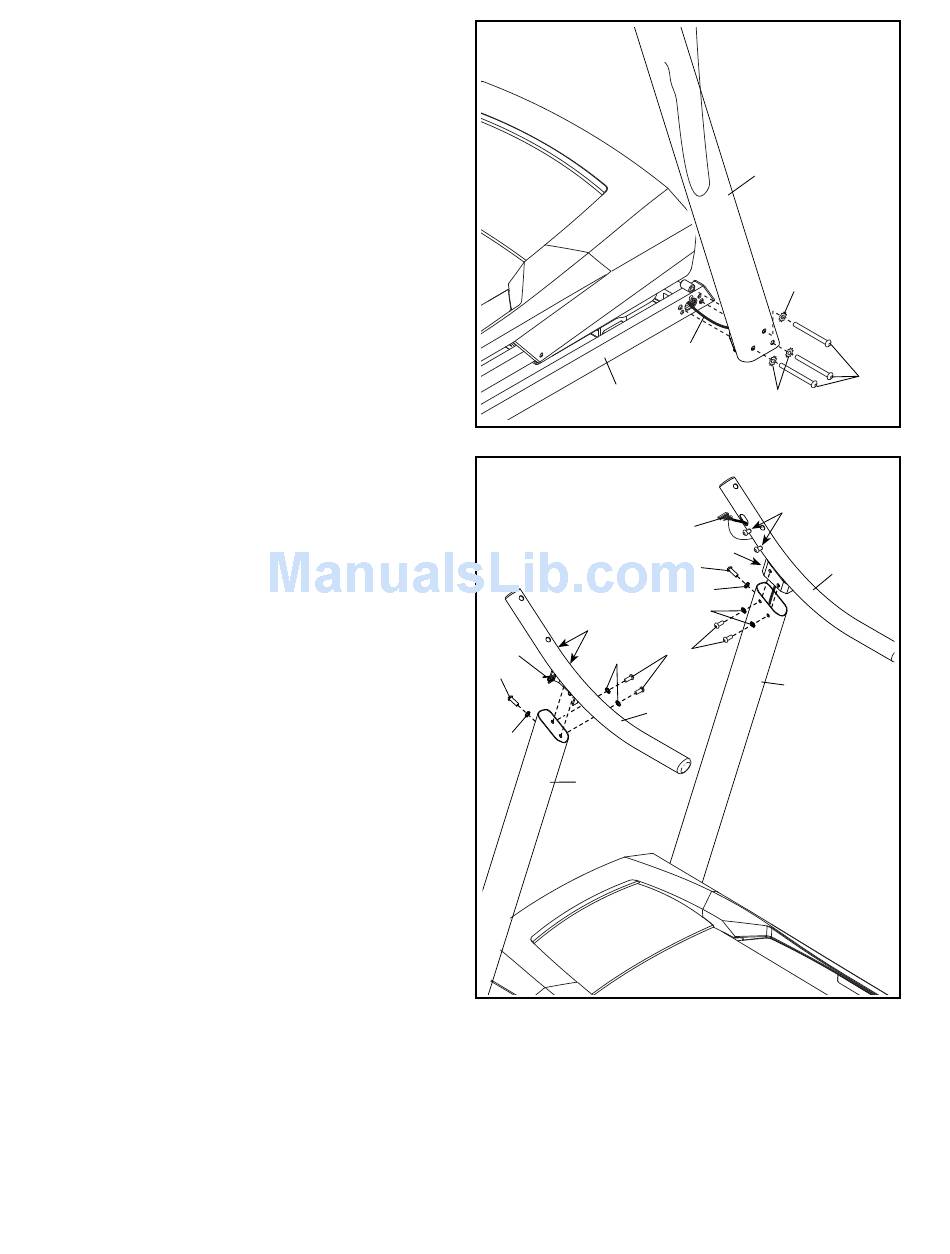

5. Tenez le Montant Droit (76) contre la Base (74).
Veillez à ne pas pincer le Fil du Montant (63).
Insérez une Vis 3/8" x 3 1/4" (2) avec une
Rondelle étoilée 3/8" (3) dans le trou supérieur
du Montant Droit (76). Ensuite, vissez partielle-
ment la Vis dans la Base (74).
Vissez partiellement deux Vis 3/8" x 3 1/4" (2)
supplémentaires avec deux Rondelles Étoilées
3/8" (3) dans le Montant Droit (76) et dans la
Base (74) ; ne serrez pas encore complète-
ment les Vis.
Attachez le Montant Gauche (non illustré) de
la même manière. Remarque : il n'y a pas de
fils sur le côté gauche.
6. Repérez les Rampes Gauche et Droite (59,
64). Enlevez et conservez les deux Vis 5/16" x
3/4" (5) des côtés de chaque Rampe. Les Vis
seront utilisées une étape ultérieure. S'il y a des
attaches dans les endroits indiqués, enlevez-les.
Tenez la Rampe Droite (64) prés du Montant
Droit (76). Insérez l'attache du Fil du Montant
(63) à travers le trou situé dans la partie inféri-
eure et ensuite faites le sortir par le trou situé sur
le côté de la Rampe Droite comme illustré. Puis,
tirez le Fil du Montant à travers la Rampe Droite.
Attachez la Rampe Droite (64) au Montant Droit
(76) à l'aide d'un Boulon M8 x 25mm (8), de trois
Rondelles Étoilées M8 (79), et de deux Vis 5/16"
x 5/8", comme illustré. Veillez à ne pas pincer
le Fil du Montant (63). Vissez légèrement les
trois Vis, et ensuite serrez-les toutes.
Attachez la Rampe Gauche (59) au Montant
Gauche (66) comme décrit ci-dessus.
Remarque : il n'y a pas de fils sur le côté gauche.
5
74
6
5
Atta-
che
79
8
59
79
66
9
76
3
63
3
5
63
Attache
8
64
79
79
56
76
2
