TABLEAU D'IDENTIFICATION DES PIÈCES

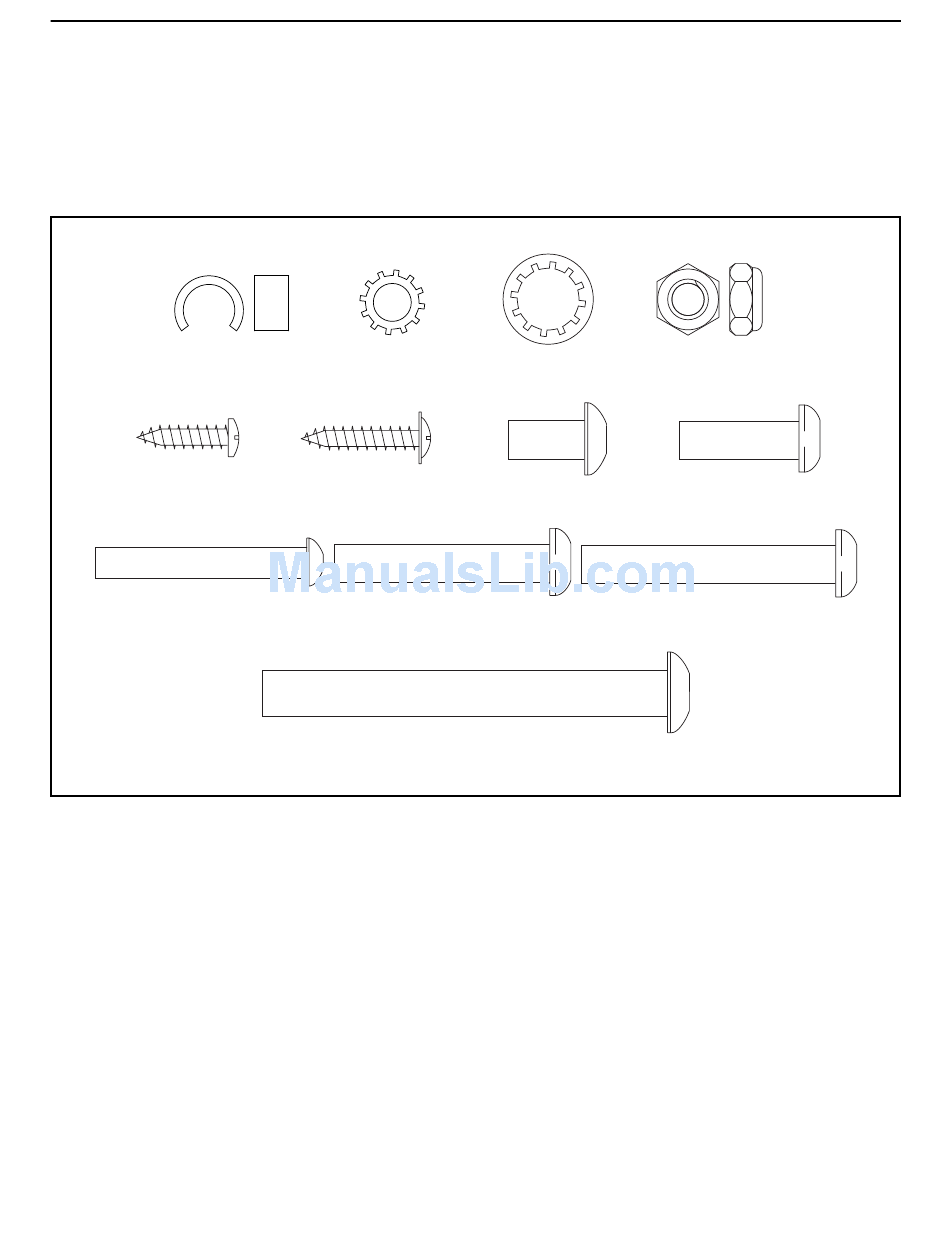

Référez-vous aux schémas ci-dessous pour identifier les petites pièces utilisées lors de l'assemblage. Le nombre
entre parenthèses à côté de chaque schéma fait référence au numéro de la pièce sur la LISTE DES PIÈCES, vers
la fin de ce manuel. Le nombre après les parenthèses est la quantité nécessaire à l'assemblage. Remarque : si une
pièce n'est pas dans le sac des pièces, vérifiez qu'elle n'est pas pré-assemblée. Des pièces de rechange
peuvent être incluses.
Bague d'Espacement
du Loquet (82)–2
Vis #8 x 3/4"
(4)–4
Vis 1/4" x 1 3/4"
(22)—2
Rondelle Étoilée
Rondelle Étoilée
M8 (79)–6
Vis #8 x 1"
Vis 5/16" x 5/8"
(7)–4
Boulon M8 x 45mm
(65)–1
Vis 3/8" x 3 1/4" Screw (2)–6
6
Écrou M8
(68)–2
3/8" (3)–6
Boulon M8 x 25mm
(56)–4
Boulon M8 x 53mm
(8)–2
(67)–1
