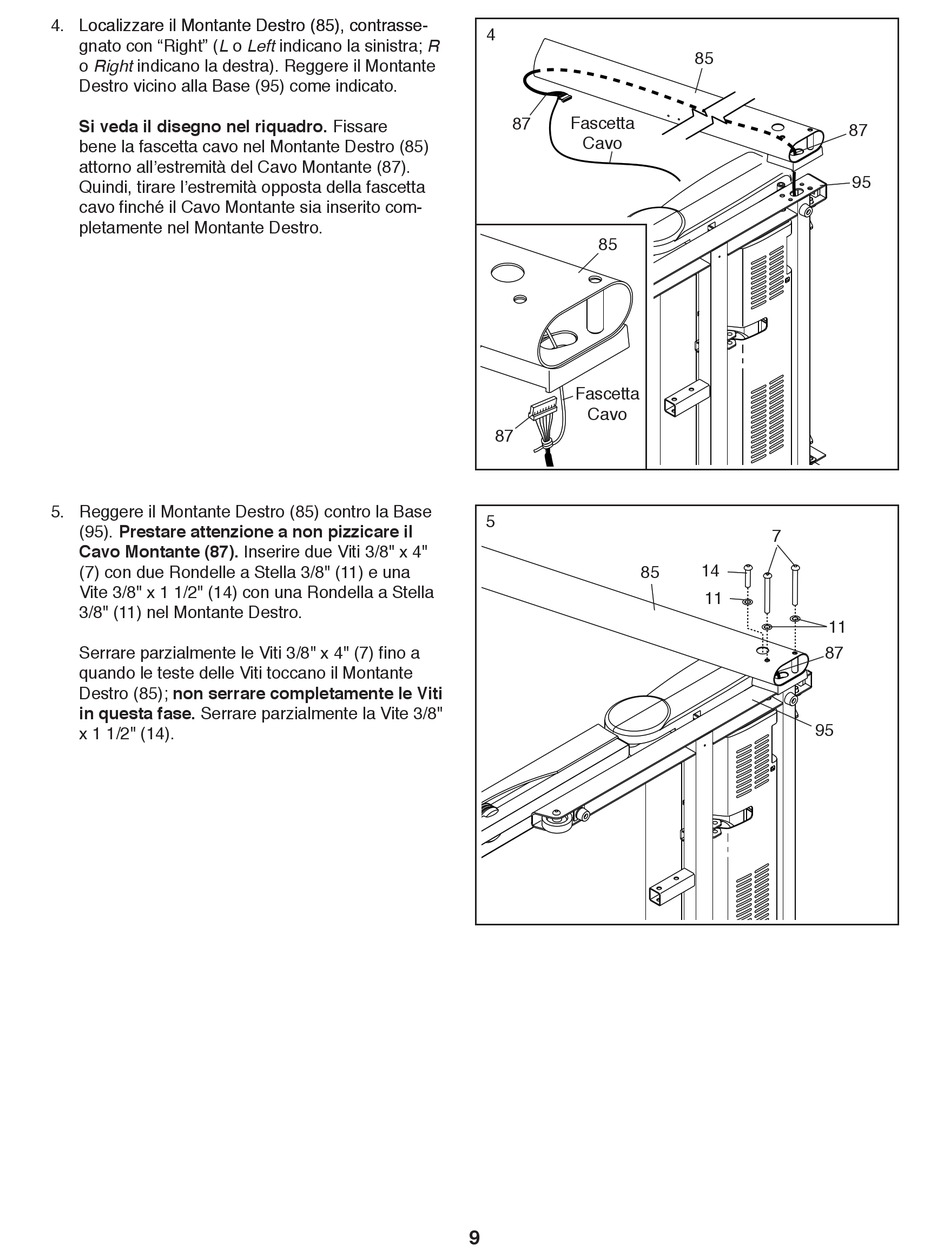

ProForm 1010 Zlt Treadmill Manuale D'istruzioni page 9

4. Localizzare il Montante Destro (85), contrasse� Localizzare il Montante Destro (85), contrasse�
gnato con "Right" (L o Left indicano la sinistra; R
o Right indicano la destra). Reggere il Montante
Destro vicino alla Base (95) come indicato.
Si veda il disegno nel riquadro. Fissare
bene la fascetta cavo nel Montante Destro (85)
attorno all'estremità del Cavo Montante (87).
Quindi, tirare l'estremità opposta della fascetta
cavo finché il Cavo Montante sia inserito com�
pletamente nel Montante Destro.
5. Reggere il Montante Destro (85) contro la Base
(95). Prestare attenzione a non pizzicare il
Cavo Montante (87). Inserire due Viti 3/8" x 4"
(7) con due Rondelle a Stella 3/8" (11) e una
Vite 3/8" x 1 1/2" (14) con una Rondella a Stella
3/8" (11) nel Montante Destro.
Serrare parzialmente le Viti 3/8" x 4" (7) fino a
quando le teste delle Viti toccano il Montante
Destro (85); non serrare completamente le Viti
in questa fase. Serrare parzialmente la Vite 3/8"
x 1 1/2" (14).
4
Fascetta
87
Cavo
85
Fascetta
Cavo
87
5
85
9
85
87
95
7
14
11
11
87
95
