TABELLA IDENTIFICAZIONE PEZZI

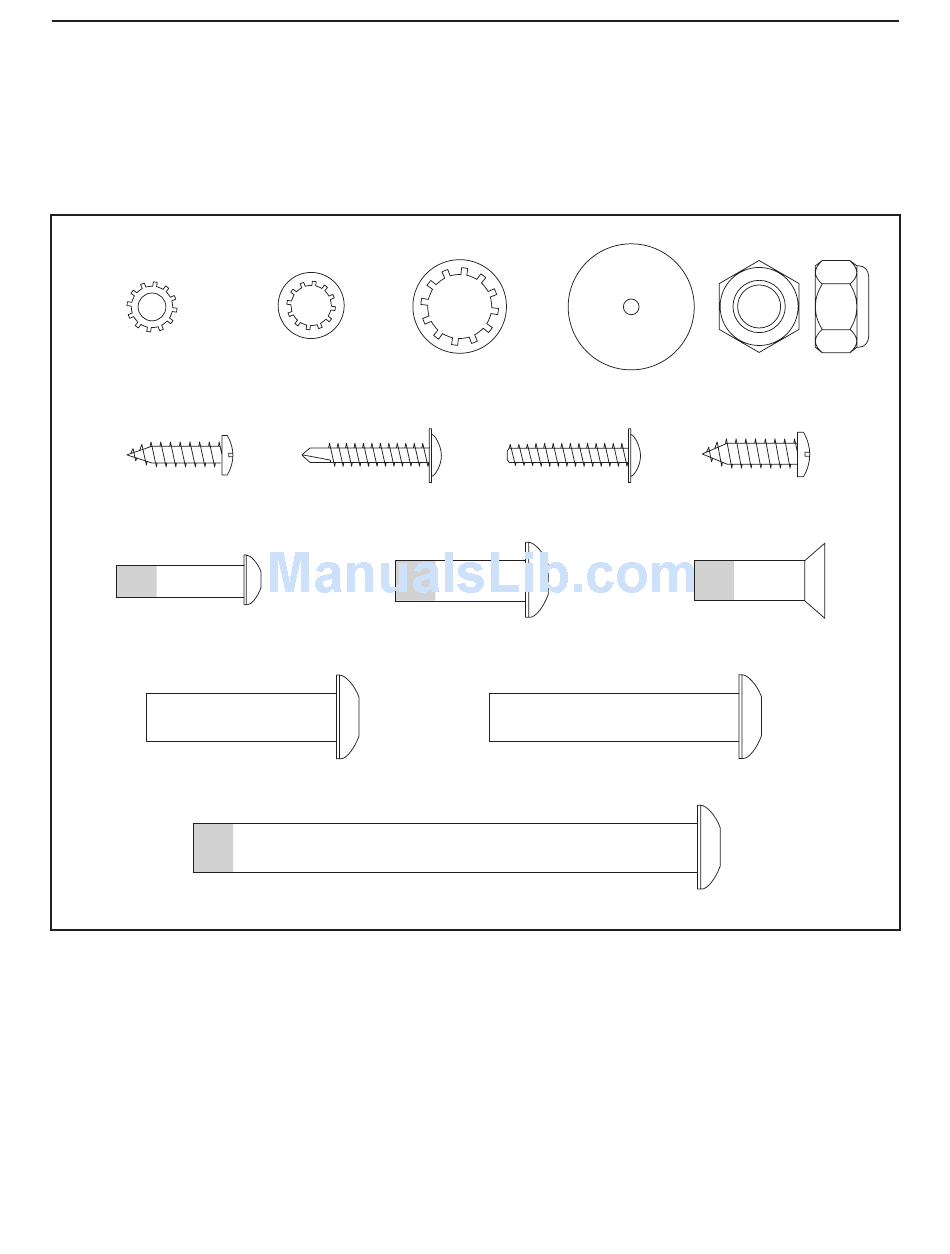

Fare riferimento ai disegni sottostanti per identificare i pezzi utilizzati durante il montaggio. Il numero tra parentesi
indicato sotto ogni disegno rappresenta il numero pezzo, come indicato nell'ELENCO PEZZI alla fine del presente
manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio.Nota: qualora un pezzo non sia
rintracciabile nel kit hardware, verificare se sia stato preassemblato. Nella confezione possono essere
inclusi pezzi di scorta.
Rondella a Stella
Rondella a Stella
1/4" (12)–8
Dado 3/8" (10)–3
Rondella a Stella
5/16" (13)–2
Distanziatore Piedino
3/8" (11)–6
Base (94)–2
Vite #10 x 3/4" (2)–4
Vite #8 x 1" (53)–4
Vite Autofilettante
Vite #8 x 3/4" (1)–14
#8 x 1" (5)–4
Vite Autobloccante
Bullone Autobloccante
Vite Autobloccante a
1/4" x 1" (9)–4
5/16" x 1" (4)–2
Testa Piana 5/16" x 1" (3)–4
Bullone 3/8" x 2" (8)–3
Vite 3/8" x 1 1/2" (14)–2
Vite Autobloccante 3/8" x 4" (7)–4
6
