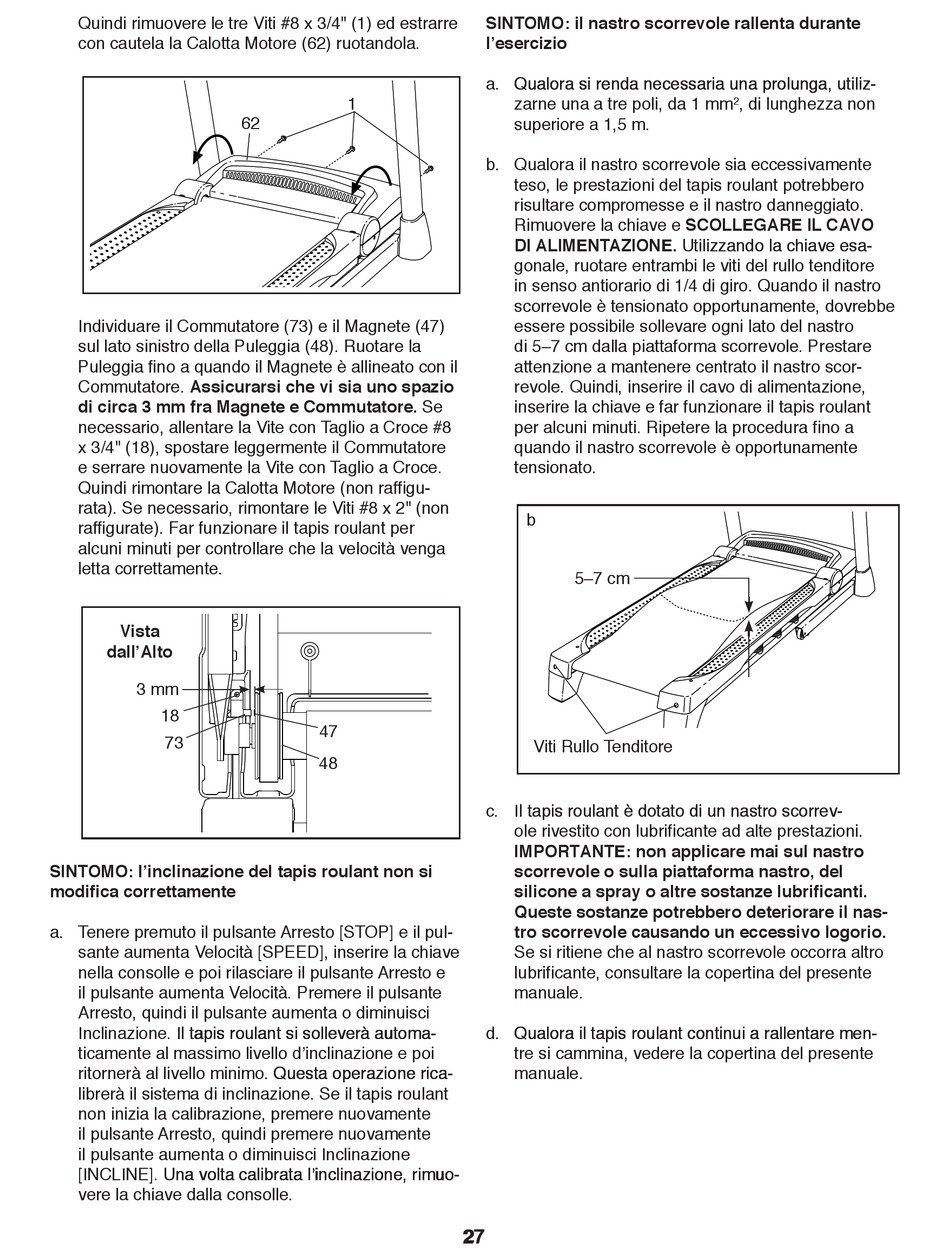

Quindi rimuovere le tre Viti #8 x 3/4" (1) ed estrarre
con cautela la Calotta Motore (62) ruotandola.
Individuare il Commutatore (73) e il Magnete (47)
sul lato sinistro della Puleggia (48). Ruotare la
Puleggia fino a quando il Magnete è allineato con il
Commutatore. Assicurarsi che vi sia uno spazio
di circa 3 mm fra Magnete e Commutatore. Se
necessario, allentare la Vite con Taglio a Croce #8
x 3/4" (18), spostare leggermente il Commutatore
e serrare nuovamente la Vite con Taglio a Croce.
Quindi rimontare la Calotta Motore (non raffigu�
rata). Se necessario, rimontare le Viti #8 x 2" (non
raffigurate). Far funzionare il tapis roulant per
alcuni minuti per controllare che la velocità venga
letta correttamente.
Vista
dall'Alto
3 mm
18
73
SINTOMO: l'inclinazione del tapis roulant non si
modifica correttamente
a. Tenere premuto il pulsante Arresto [STOP] e il pul�
sante aumenta Velocità [SPEED], inserire la chiave
nella consolle e poi rilasciare il pulsante Arresto e
il pulsante aumenta Velocità. Premere il pulsante
Arresto, quindi il pulsante aumenta o diminuisci
Inclinazione. Il tapis roulant si solleverà automa� Il tapis roulant si solleverà automa� Il tapis roulant si solleverà automa�
ticamente al massimo livello d'inclinazione e poi
ritornerà al livello minimo. Questa operazione rica�
librerà il sistema di inclinazione. Se il tapis roulant
non inizia la calibrazione, premere nuovamente
il pulsante Arresto, quindi premere nuovamente
il pulsante aumenta o diminuisci Inclinazione
[INCLINE]. Una volta calibrata l'inclinazione, rimuo� Una volta calibrata l'inclinazione, rimuo� Una volta calibrata l'inclinazione, rimuo�
vere la chiave dalla consolle.
1
62
47
48
Questa operazione rica� Questa operazione rica�
SINTOMO: il nastro scorrevole rallenta durante
l'esercizio
a. Qualora si renda necessaria una prolunga, utiliz� Qualora si renda necessaria una prolunga, utiliz� Qualora si renda necessaria una prolunga, utiliz�
zarne una a tre poli, da 1 mm
superiore a 1,5 m.
b. Qualora il nastro scorrevole sia eccessivamente
teso, le prestazioni del tapis roulant potrebbero
risultare compromesse e il nastro danneggiato.
Rimuovere la chiave e SCOLLEGARE IL CAVO
DI ALIMENTAZIONE. Utilizzando la chiave esa�
gonale, ruotare entrambi le viti del rullo tenditore
in senso antiorario di 1/4 di giro. Quando il nastro
scorrevole è tensionato opportunamente, dovrebbe
essere possibile sollevare ogni lato del nastro
di 5–7 cm dalla piattaforma scorrevole. Prestare
attenzione a mantenere centrato il nastro scor�
revole. Quindi, inserire il cavo di alimentazione,
inserire la chiave e far funzionare il tapis roulant
per alcuni minuti. Ripetere la procedura fino a
quando il nastro scorrevole è opportunamente
tensionato.
b
5–7 cm
Viti Rullo Tenditore
c. Il tapis roulant è dotato di un nastro scorrev� Il tapis roulant è dotato di un nastro scorrev�
ole rivestito con lubrificante ad alte prestazioni.
IMPORTANTE: non applicare mai sul nastro
scorrevole o sulla piattaforma nastro, del
silicone a spray o altre sostanze lubrificanti.
Queste sostanze potrebbero deteriorare il nas�
tro scorrevole causando un eccessivo logorio.
Se si ritiene che al nastro scorrevole occorra altro
lubrificante, consultare la copertina del presente
manuale.
d. Qualora il tapis roulant continui a rallentare men� Qualora il tapis roulant continui a rallentare men� Qualora il tapis roulant continui a rallentare men�
tre si cammina, vedere la copertina del presente
manuale.
