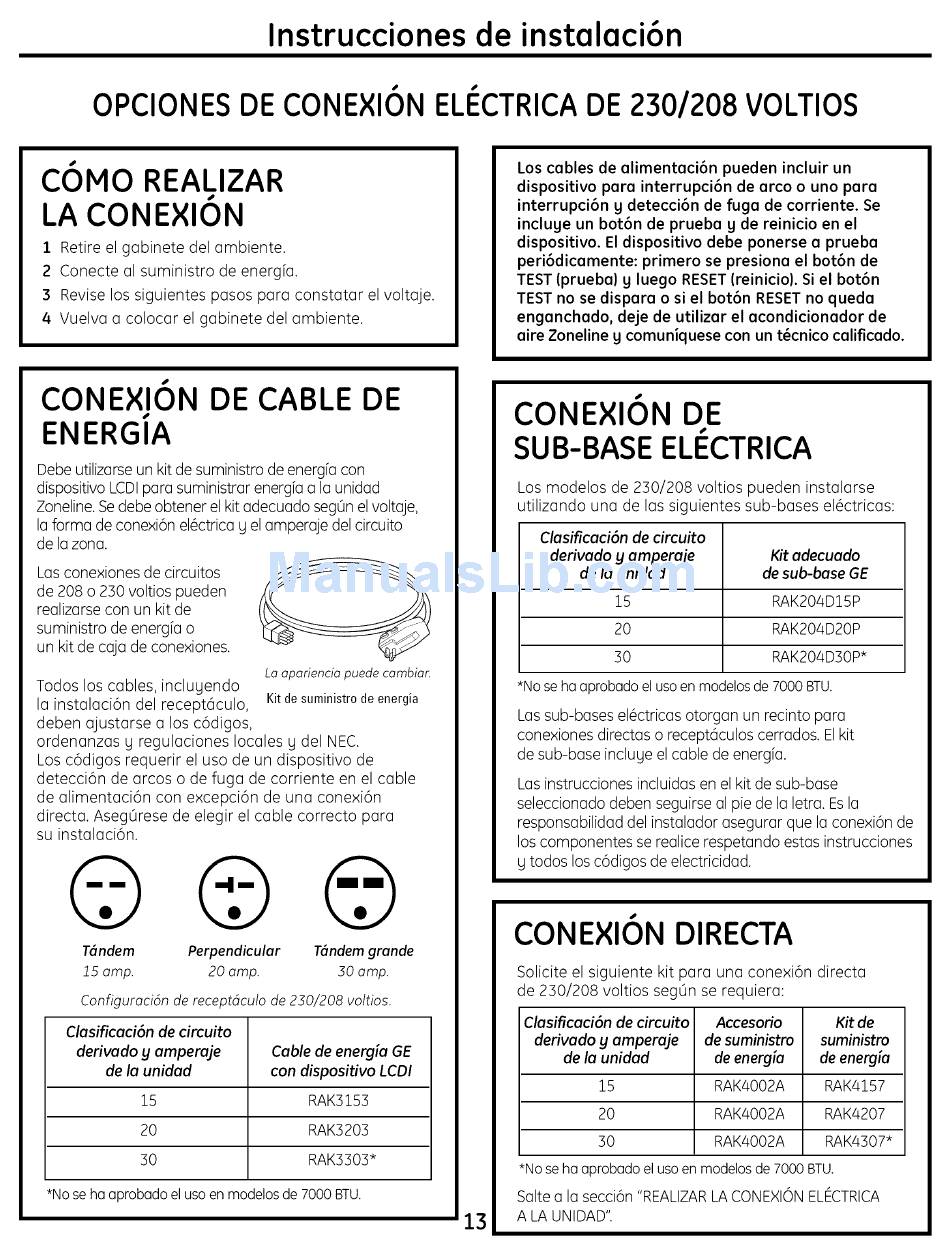

Instrucciones de instalaci6n
#
#
OPCIONES DE CONEXION ELECTRICADE 230/208 VOLTIOS
COMO REALIZAR
LA CONEXION
1 Retire el gabinete del ambiente.
2 Conecte al suministro de energfa.
3 Revise los siguientes pasos para constatar el voltaje.
4 Vuelva a colocar el gabinete del ambiente.
Los cables de alimentaci6n
pueden incluir un
dispositivo para interrupci6n
de arco o uno para
interrupci6n
g detecci6n de fuga de corriente. Se
incluge un bot6n de prueba g de reinicio en el
dispositivo. El dispositivo debe ponerse a prueba
peri6dicamente:
primero se presiona el bot6n de
TEST (prueba) g luego RESET(reinicio). Si el bot6n
TEST no se dispara o si el bot6n RESETno queda
enganchado, deje de utilizar el acondicionador de
aire Zoneline g comuniquese con un t_cnico calificado.
CONEXION DE CABLE DE
ENERGIA
Debeutilizarseun kit de suministro de energfacon
dispositivo LCDIpara suministrar energfaa la unidad
Zoneline.Se debe obtener el kit adecuado seg0n el voltaje,
la forma de conexi6n el_ctrica U el amperaje del circuito
de la zona.
Lasconexiones de circuitos
de 208 o 230 voltios pueden
realizarse con un kit de
suministro de energfa o
un kit de caja de conexiones.
Todos los cables, inclugendo
la instalaci6n del recept6culo,
deben ajustarse a los c6digos,
Lo upurienciu puede cumbiur.
Kit de suministro de energia
ordenanzas U regulaciones locales y del NEC.
Los c6digos requerir el usa de un dispositivo de
detecci6n de arcos o de fuga de corriente en el cable
de alimentaci6n con excepci6n de una conexi6n
directa. Aseg0rese de elegir el cable correcto para
su instalaci6n.
Q db
T_ndem
Perpendiculur
T_ndem
grunde
15 omp.
20 omp.
50 omp.
Configuroci6n de receptdcuto de 230/208 vottios.
Clusificuci6n
de circuito
derivudo
y umperuje
Cuble de energiu
GE
de lu unidud
con dispositivo
LCDI
15
RAK3153
20
RAK3203
30
RAK3303*
*No se ha aprobado el usa en modelos de 7000 BTU.
CONEXION DE
SUB-BASE ELECTRICA
Los modelos de 230/208 voltios pueden instalarse
utilizando una de las siguientes sub-bases el_ctricas:
Clusificuci6n
de circuito
derivudo
y umperuje
Kit udecuudo
de lu unidud
de sub-bose
GE
15
RAK204D15P
20
RAK204D20P
30
RAK204D30P*
*No se ha aprobado el uso en modelos de 7000 BTU.
Los sub-bases el@ctricas otorgan un recinto para
conexiones directas o recept(iculos cerrados. Elkit
de sub-base incluge el cable de energfa.
Los instrucciones incluidas en el kit de sub-base
seleccionado deben seguirse al pie de la letra. Esla
responsabilidad del instalador asegurar que la conexi6n de
los componentes se realice respetando estas instrucciones
g todos los c6digos de electricidad.
13
CONEXION DIRECTA
Solicite el siguiente kit para una conexi6n directa
de 230/208 voltios segOn se requiera:
Clasificaci6n
de circuito
Accesorio
Kit de
derivado y amperaje
de suministro
suministro
de la unidad
de energia
de energia
15
RAK4002A
RAK4157
20
RAK4002A
RAK4207
30
RAK4002A
RAK4307*
*No se ha aprobado el usa en modelos de 7000 BTU.
Salte a la secci6n "REALIZAR LA CONEXION ELECTRICA
A LA UNIDAD".
