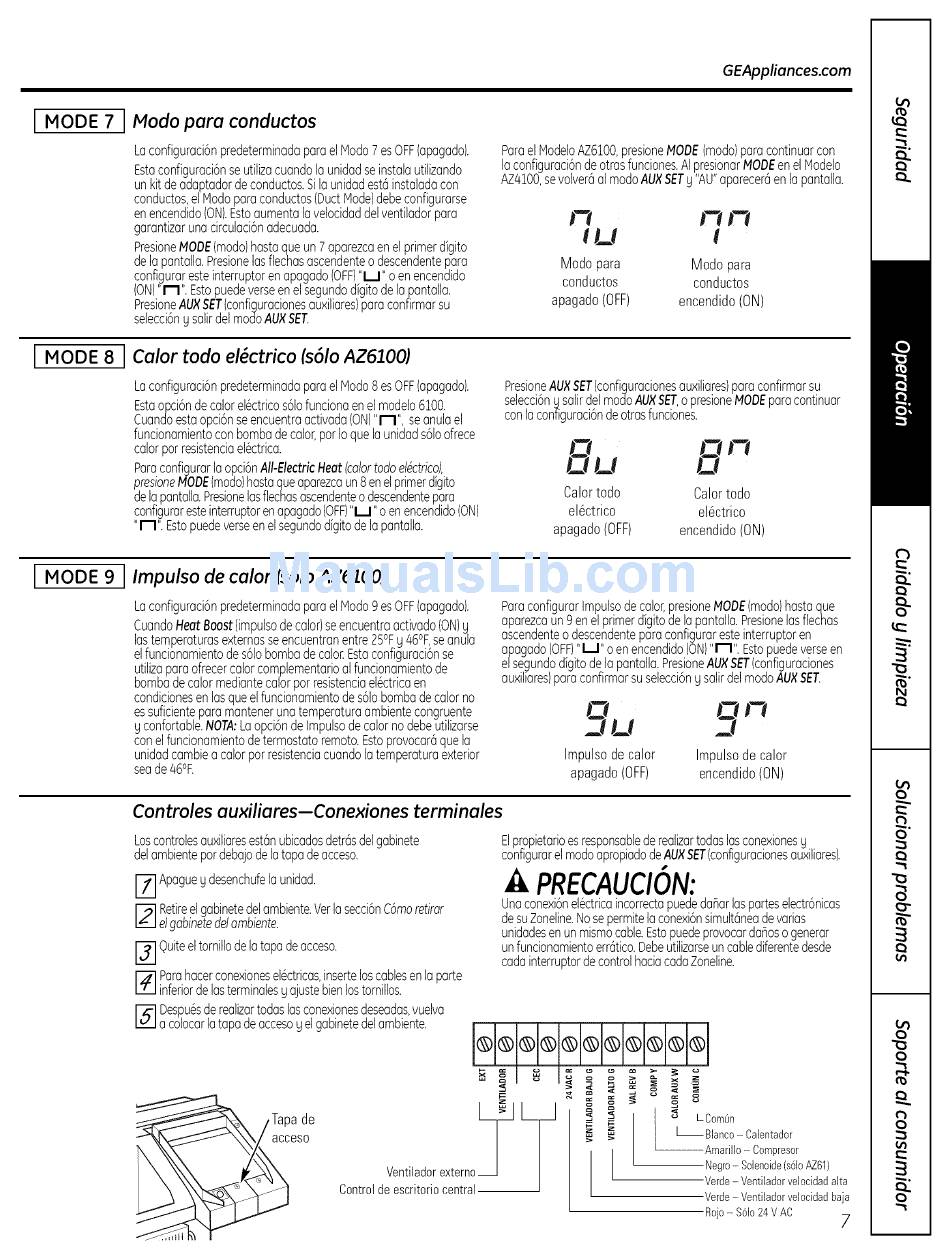

MODE 7
[MODE 81
[
MODE 9
Modo poro conductos
Laconfiguraci6n predeterminada paraeltodo 7 esOFF (apagado).
Esta configuraci6n seutiliza cuando launidad seinstala utilizando
unkit deadaptador de conductos. Silaunidad est6instalada c on
conductos, elHocto paraconductos ( Duct M ode) debeconfigurarse
enencendido ( ON). Esto aumenta lavelocidad d elventilador p ara
garantizar unacirculaci6n a decuada.
Presione M OBE (modo) h astaqueun 7aparezca e nelprimer digito
delapantalla. Presione l asflechas ascendente o descendente para
configurar esteinterruptor e napagado (OFF)"U" oenencendido
(ON) " N". Esto puede verseenelsegundo d igitodelapantalla.
Presione AUXSET(configuraciones auxiliares) paraconfirmar s u
selecci6n y salirdelmodo AUX SET.
Para elModelo A Z6100, presione M ODE (modo) p aracontinuar c on
laconfiguraci6n deotrasfunciones. AIpresionar MOBE enelModelo
AZ4100, sevolver6 almodoAUX SET y "AU" a parecer6 e n lapantalla.
n nn
lu !
Modo para Modo para
conductos conductos
apagado(OFF) encendido(ON)
Color todo el_.ctrico (s61oAZ6100)
Laconfiguraci6n predeterminada paraelModo8esOFF (apagado).
Esta opci6ndecalorel@ctrico s61o f unciona enelmodelo 6100.
Cuando estaopci6n seencuentra activada (ON)" N ", seanulael
funcionamiento conbomba decalor, p otIoquelaunidad s61o o frece
calorpot resistencia e l_ctrica.
Para configurar laopci6nAll-Electric H eat(color t odoeldctrico),
presione M ODE (modo) hasta queaparezca u n8enelprimer d igito
delapantalla. Presione lasflechas a scendente odescendente para
configurar este interruptor enapagado ( OFF)"U"o enencendido ( ON)
"PI". Esto puede verse enelsegundo d igitodelapantalla.
Presione AUXSET(configuraciones auxiliares) paraconfirmar s u
selecci6n y salirdelmodo AUX SET, opresione M OBE para continuar
conlaconfiguraci6n deotras funciones.
O
on
ElU E!
Colortodo Colortodo
el6ctrico el6ctrico
apagado(OFF) encendido (ON)
Impulso de color (s61o AZ6100)
Laconfiguraci6n predeterminada paraelivlodo 9esOFF (apagado).
Cuando HeatBoost ( impulso d ecalor)se encuentra activado (ON) y
lastemperaturas externas s eencuentran e ntre2S°F y 46°F, seanula
elfuncionamiento de s61o b ombadecalon Esta configuraci6n se
utilizaparaofrecer c alorcomplementario alfuncionamiento de
bombadecalormediante calorpot resistencia e l_ctrica en
condiciones en lasqueelfuncionamiento des61o bombadecalorno
essuficiente p aramantener unatemperatura a mbiente congruente
y confortable. NOTA: Laopci6ndeImpulso decalornodebeutilizarse
conelfuncionamiento determostato remoto. Esto provocar6 quela
unidad cambie acalorpotresistencia c uando latemperatura e xterior
seade46°F.
Para configurar Impulso decalor, p resione M ODE (modo) h astaque
aparezca un9enelprimer digitodelapantalla. Presione l asflechas
ascendente o descendente paraconfigurar esteinterruptor e n
apagado (OFF)" U" oenencendido ( ON)"n". Esto puede verseen
elsegundo d igitode lapantalla. Presione AUX SET (configuraciones
auxiliares) paraconfirmar s uselecci6n y salirdelmodoAUX SET.
O
JU Zt
Impulsode calor Impulsode calor
apagado (OFF) encendido (ON)
Controles
uuxiliures--Conexiones terminules
Los controles a uxiliares e st6nubicados detr6s delgabinete
delambiente p ordebajo delatapadeacceso.
_] Apague y desenchufe launidad.
F_-IRetire elgabinete d elambiente. Vetlasecci6n C6mo retiror
elgobinete d elombiente.
[j] Ouite eltornillo delatapadeacceso.
r-4-1 Para hacer c onexiones el#ctricas, inserte loscables enlaparte
inferior d e lasterminales y ajuste bienlostomillos.
r-5--1 D espu&s derealizar todaslasconexiones deseadas, vuelva
acolocar l atapadeacceso y elgabinete d elambiente.
El p ropietario esresponsable derealizar t odaslasconexiones y
configurar elmodoapropiado d eAUX SET (configuraciones auxiliares).
PRECAUCI( N:
Una conexi6n e l_ctrica i ncorrecta p uede daflarlaspartes e lectr6nicas
desuZoneline. Nosepermite laconexi6n s imult6nea devarias
unidades enunmismocable. Esto puede provocar daflos ogenerar
unfuncionamiento err@ico. Debe utilizarse u ncable diferente d esde
cadainterruptor decontrol h aciacada Zoneline.
ga de
acceso
Ventitador externo___J --
Control de escritorio c entral--
LComun
I_ Blanco - Calentador
--Amarillo - Compresor
Negro- Solenoide (s61o AZ61)
Verde- Ventilador velocidadalta
Verde- Ventilador velocidad baja
Rojo - $61o24 V AC
