60 U-CONTROL UCA222
2.1 Połączenie sprzętowe
Aby podłączyć interfejs UCA222 do komputera, użyj kabla
połączeniowego USB. Poprzez ten kabel USB interfejs jest
również zasilany. Teraz możesz podłączyć do wejść i wyjść
interfejsu różnego rodzaju sprzęt i urządzenia.

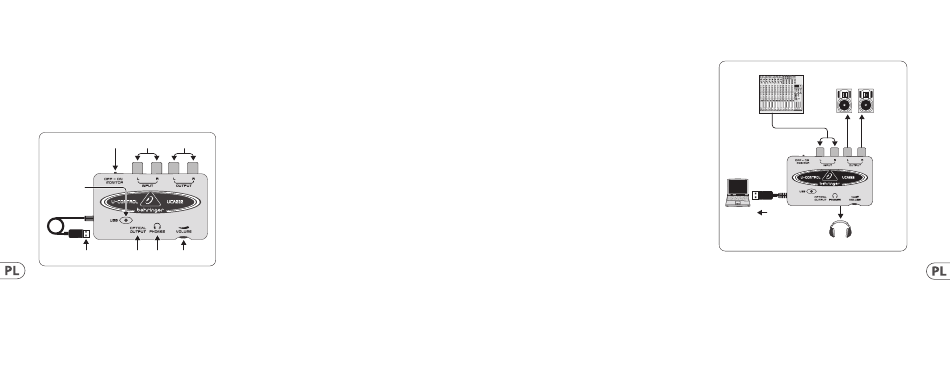

3. Złącza i Elementy Kontrolne
(7) (6) (5)
(1)
(8) (2) (3) (4)
(1) POWER LED – Informuje o statusie zasilania USB.
(2) OPTICAL OUTPUT – Złącze Toslink przesyła sygnał
cyfrowy S/PDIF za pomocą kabla optycznego.
(3) PHONES – Podłącz słuchawki z wtykiem minijack 1/8".
(4) VOLUME – Tym potencjometrem możesz regulować
głośność słuchawek. Zanim je podłączysz do interfejsu,
przekręć potencjometr maksymalnie w lewo, aby uniknąć
ryzyka uszkodzenia słuchu w wyniku mogącego wystąpić
zbyt wysokiego natężenia dźwięku. Stopniowo przekręcaj
potencjometr w prawo, aby zwiększyć głośność do
odpowiedniego poziomu.
(5) OUTPUT – Aby móc odsłuchiwać sygnał audio płynący
z komputera, podłącz zestaw kolumn za pomocą
stereofonicznego kabla RCA.
(6) INPUT – Podłącz źródło dźwięku, które chcesz nagrywać,
korzystając z kabli zakończonych wtykami RCA.
(7) OFF/ON MONITOR – W pozycji MONITOR OFF (wyłączony),
sygnał z komputera dociera do wyjścia słuchawkowego
poprzez złącze USB (ten sam sygnał, co na wyjściach
RCA). W pozycji MONITOR ON (włączony), do wyjścia
słuchawkowego dociera sygnał z wejść RCA.
(8) USB CABLE – Wysyła informacje do i z komputera.
Zapewnia także zasilanie.
4. Instalacja Oprogramowania
• • Interfejs nie wymaga instalowania sterowników,
ani przeprowadzania skomplikowanych procedur
konfiguracyjnych. Wystarczy podłączyć go do wolnego
portu USB w komputerze PC lub Mac.
◊ ◊ Uwaga – Gdy interfejs UCA222 sprzedawany jest w
zestawie z innymi produktami BEHRINGER, dołączone
oprogramowanie może być inne. W przypadku, gdy
nie będzie sterowników ASIO, możesz je ściągnąć ze
strony internetowej behringer.com.
5. Podstawy Obsługi
Interfejs UCA222, to idealne urządzenie łączące w jeden system
komputer, mikser i kolumny odsłuchowe. Postępuj według
poniższych wskazówek, aby wykonać podstawowe połączenia:
1) Za pomocą kabla USB podłącz interfejs UCA222
do wolnego portu USB w komputerze. Dioda LED
automatycznie zaświeci się.
2) Do stereofonicznych wejść RCA podłącz źródło
dźwięku, z którego zamierzasz nagrywać, np. mikser,
czy przedwzmacniacz.
3) Podłącz słuchawki z wtykiem minijack 1/8" i wyreguluj
głośność za pomocą sąsiadującego potencjometru. Sygnał
audio możesz monitorować także za pomocą aktywnych
kolumn podłączonych do stereofonicznych wyjść RCA.
4) Korzystając z kabla optycznego Toslink i formatu
cyfrowego S/PDIF możesz wysłać stereofoniczny sygnał
wejściowy do zewnętrznego urządzenia nagrywającego.
Instrukcja obsługi
6. Schemat Połączeń
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input RCA Outputs
Computer USB
HPM1000
Wykorzystanie miksera do nagrywania w
warunkach studyjnych:
Najbardziej typowym zastosowaniem interfejsu UCA222
jest dokonywanie nagrań studyjnych przy użyciu miksera.
To umożliwi rejestrowanie kilku źródeł dźwięku za jednym
razem, odsłuchiwanie nagrań, a także nagrywanie kolejnych
61
