42 U-CONTROL UCA222

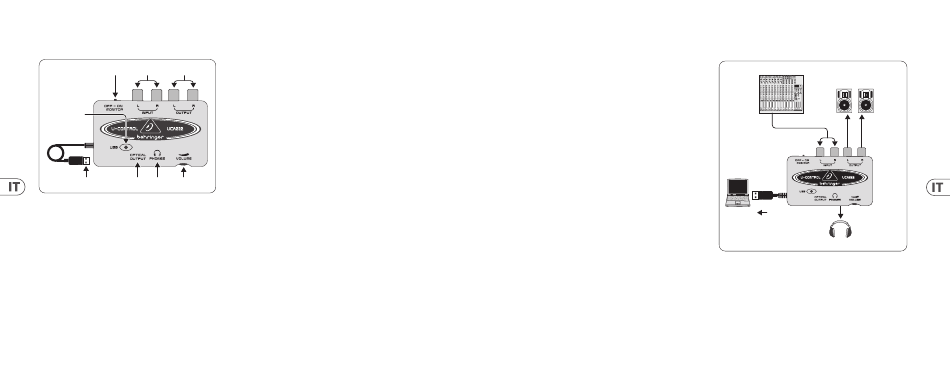

3. Controlli e Connettori
(7) (6) (5)
(1)
(8) (2) (3) (4)
(1) POWER LED – Mostra lo status dell'alimentazione USB.
(2) OPTICAL OUTPUT – Il connettore Toslink invia un segnale
S/PDIF mediante l'uso di un cavo a fibra ottica.
(3) PHONES – Collega un paio di cuffie standard a questa
uscita usando un connettore mini-jack da 1/8".
(4) VOLUME – Controllo che regola il volume dell'uscita cuffie
(Phones). Prima di collegare le cuffie, ruota questo controllo
completamente a sinistra, in modo da evitare eventuali
danni all'udito causati da regolazioni di volume elevate.
Ruota il controllo a destra per aumentare il volume.
(5) OUTPUT – Per monitorare l'uscita audio del computer,
collega queste connessioni ad un sistema di diffusori
stereo usando cavi con connettori RCA.
(6) INPUT – Collega il segnale da registrare usando cavi audio
dotati di connettori RCA.
(7) OFF/ON MONITOR – Con il selettore MONITOR posizionato
su OFF, l'uscita cuffie riceve il segnale dal computer
tramite la porta USB (come le connessioni OUTPUT RCA).
Con il selettore MONITOR posizionato su ON, l'uscita cuffie
riceve il segnale presente negli ingressi INPUT RCA.
(8) USB CABLE – Il cavo USB trasporta le informazioni da e
verso il computer e l'interfaccia UCA222, oltre a fornire
l'alimentazione al dispositivo.
4. Installazione Software
• •
UCA222 non richiede configurazioni o driver particolari;
è sufficiente collegarlo in una porta USB libera del
computer (PC/Mac).
◊ ◊ Nota – Quando l'interfaccia UCA222 è inclusa in altri
pacchetti di prodotti Behringer, il software incluso può
variare. Nei casi in cui i driver ASIO non fossero inclusi,
è possibile scaricarli dal nostro sito web behringer.com.
5. Operazioni di Base
Il dispositivo UCA222 consente un facile collegamento tra il tuo
computer, il mixer e il sistema di monitoraggio. Segui questa
procedura per realizzare un sistema di base:
1) Collega UCA222 al computer collegando il cavo USB
ad una porta USB libera. L'indicatore Power LED si
attiverà automaticamente.
2) Collega la sorgente audio da registrare, ad esempio un
mixer, un preamp ecc., agli ingressi stereo RCA INPUT.
3) Collega un paio di cuffie nel connettore PHONES
(jack da 1/8") e regola il volume col controllo adiacente.
È anche possibile monitorare l'uscita collegando una
coppia di diffusori attivi alle uscite stereo RCA OUTPUT.
4) Inoltre, è possibile inviare il segnale stereo ricevuto
in formato audio digitale (S/PDIF) ad un sistema di
registrazione esterno mediante l'uscita OPTICAL OUTPUT,
usando un cavo a fibra ottica con connettori Toslink.
Istruzioni per l'uso
6. Diagrammi di Applicazioni
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input RCA Outputs
Computer USB
HPM1000
Usare un mixer per registrare in studio:
L'applicazione più comune nell'impiego dell'interfaccia
UCA222 consiste nell'effettuare la registrazione in studio
in combinazione ad un mixer. Ciò consente di registrare
contemporaneamente diverse sorgenti, ascoltarne il playback e
registrare diverse tracce sincronizzate alle take originali.
