18 U-CONTROL UCA222

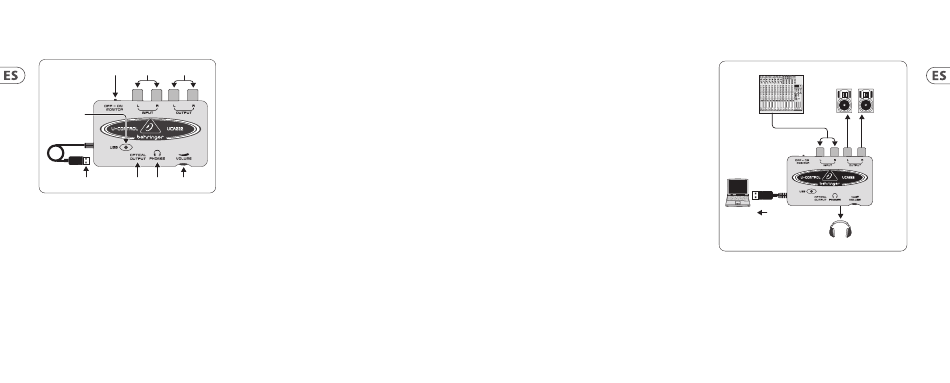

3. Controles y Conexiones
(7) (6) (5)
(1)
(8) (2) (3) (4)
(1) POWER LED– Le indica si la unidad está recibiendo o no
corriente vía USB.
(2) OPTICAL OUTPUT – La toma Toslink transporta una señal
S/PDIF. Conecte aquí un cable de fibra óptica.
(3) PHONES – Le permite conectar un par de auriculares
standard con un conector "mini" de 3,5 mm.
(4) VOLUME – Ajusta el volumen de la salida de auriculares.
Antes de conectar los auriculares, gire este control
totalmente hacia la izquierda para evitar que un volumen
elevado pueda dañarle los oídos. Gire el control hacia la
derecha para subir el volumen.
(5) OUTPUT – Conecte aquí un sistema de altavoces
utilizando cables stereo RCA para monitorizar el audio
enviado desde el ordenador.
(6) INPUT – Conecte aquí la señal de grabación que quiera
utilizando cables audio con conectores RCA.
(7) OFF/ON MONITOR – Con el interruptor MONITOR en la
posición OFF, la salida de auriculares recibe la señal del
ordenador a través del puerto USB (igual que las salidas
RCA), mientras que si este interruptor está en la posición
ON, los auriculares recibirán la señal conectada a las tomas
RCA INPUT.
(8) USB CABLE – Envía información a/desde su ordenador y el
UCA222. También le proporciona alimentación a la unidad.
4. Instalación del Software
• •
Este aparato no requiere ninguna configuración especial
ni driver; simplemente conéctelo en un puerto USB libre
de su ordenador PC o Mac.
◊ ◊ Nota – Cuando el UCA222 sea incluido con otros
productos Behringer, el paquete de programas puede
ser distinto. Si los drivers ASIO no vienen con la unidad,
puede descargárselos desde la dirección behringer.com.
5. Funcionamiento Básico
El UCA222 es un interface sencillo entre su ordenador,
mezclador y sistema de monitorización. Para utilizarlo,
siga estos pasos:
1) Conecte el UCA222 al ordenador introduciendo el
cable USB en un puerto USB libre. Automáticamente se
iluminará el LED POWER.
2) Conecte la fuente audio que vaya a grabar (mesa de
mezclas, pre-amplificador, etc) a las tomas RCA
stereo INPUT.
3) Conecte unos auriculares a la salida PHONES de
3,5 mm y ajuste su volumen con el control adyacente.
También puede monitorizar la salida conectando un
par de altavoces autoamplificados a las tomas RCA
stereo OUTPUT.
4) También puede enviar la señal stereo en formato audio
digital (S/PDIF) a una unidad de grabación externa a
través de la salida OPTICAL OUTPUT utilizando un cable de
fibra óptica Toslink.
Manual de uso
6. Diagramas de Aplicación
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input RCA Outputs
Computer USB
HPM1000
Uso de un mezclador para grabar en un
entorno de estudio:
La aplicación más frecuente del UCA222 es la de realizar
grabaciones de estudio con una mesa de mezclas. Esto le
permitirá grabar varias fuentes simultáneamente, escuchar la
reproducción y grabar más pistas sincronizadamente con la
toma(s) original.
