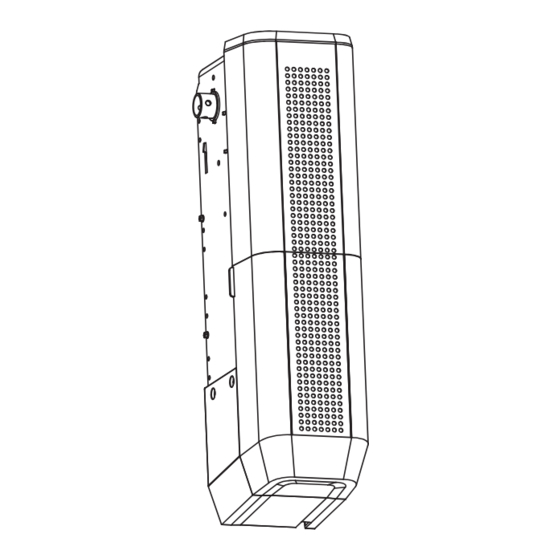

Wall Mount Wi-Fi Garage Door Opener ® Model 98032 This product is intended for installation only by trained garage door technicians. This product may require adjustments to door springs and/or track configurations. This product is not intended for use on low headroom tracks with outside pickup drum or garage doors utilizing extension springs.
Contents Safety Symbol and Signal Word Important Safety Instructions ......3-4 Power ............5 Review Connect With Your Smartphone ......6-7 This garage door opener has been designed and tested Before You Begin .......... 6 to offer safe service provided it is installed, operated, Test the Wi-Fi Signal Strength ......
Page 3
Important Safety Instructions IMPORTANT INSTALLATION INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 9. Install wall-mounted garage door control: 1. READ AND FOLLOW ALL WARNINGS AND • within sight of the garage door. INSTRUCTIONS. • out of reach of small children at a minimum 2.
Important Safety Instructions IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 9. After ANY adjustments are made, the safety 1. READ AND FOLLOW ALL WARNINGS AND reversal system MUST be tested. INSTRUCTIONS. 10. Safety reversal system MUST be tested every 2.
Power To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. If the plug doesn’t fit into the outlet you have, contact a To prevent possible SERIOUS INJURY or DEATH from qualified electrician to install the proper outlet.
Connect With Your Smartphone Before You Begin You will need: • Wi-Fi enabled smartphone, tablet or laptop • Broadband Internet Connection • Wi-Fi signal in the garage (2.4 Ghz, 802.11b/g/n required) • Password for your Wi-Fi network (main network, not a guest network) Test the Wi-Fi Signal Strength Make sure your mobile device is connected to your Wi-Fi network.
Connect With Your Smartphone Download the myQ App to Set Up an Account and Connect Open and close your door, get alerts and set schedules from anywhere. Connected smart garage door openers also receive software updates to ensure the opener has the latest operational features. 1.
Programming 893MAX Remote Control Wireless Keypad Below are the steps to program a new or existing remote Refer to the instructions provided with your keyless entry control. Test remote control before reprogramming. or go to LiftMaster.com to download instructions. 1. Press and hold the program button on the remote control until the LED on the front of the remote control To Erase the Memory turns on.
Programming Program the myQ LED Remote Light HomeLink ® In the rare case the HomeLink system does not program myQ Remote LED Light must be installed to enable use of with the Security+ 2.0 Garage door opener, install a Timer To Close or myQ Smartphone Control of the door. repeater kit.
Operation To Open the Door Manually Disengage door lock before proceeding. 1. The door should be fully closed if possible. To prevent possible SERIOUS INJURY or DEATH from a falling garage door: 2. Pull down on the emergency release handle until a click •...
Operation Door Control Push Bar: Open/Close garage door. Navigation Buttons: Access menu: Clock Setup, Timer-to-Close, Lock, Program, Temperature, Language, Light Settings, Contrast Adjust, Maintenance Alert System, and Wi-Fi Setup. Motion Sensor Light Button Tip: To stop the Smart Control Panel LCD from displaying "CONNECT myQ APP": On the Smart Control Panel , press MENU, select...
Operation The Protector System® (Safety Reversing Sensors) The door will not close if the sensors have not been installed and aligned correctly. When the light beam is obstructed or misaligned while the Be sure power is NOT connected to the garage door door is closing, the door will reverse.
Adjustment Introduction Your garage door opener is designed with electronic controls to make setup and adjustments easy. The adjustments allow you to program where the door will Without a properly installed safety reversal system, stop in the open (UP) and close (DOWN) position. The persons (particularly small children) could be electronic controls sense the amount of force required to SERIOUSLY INJURED or KILLED by a closing garage...
Adjustment Identify Door Profile To identify the door profile number, measure the full drum diameter based on the images below. To prevent possible SERIOUS INJURY or DEATH, follow NOTE: This step is important to ensure the proper instructions to select and set door profile for safe and proper operation of the unit.
Adjustment Set Door Profile 1. To enter Set Door Profile mode, press and hold the To prevent possible SERIOUS INJURY or DEATH, after black button for one second. The UP and DOWN ANY changes to the door profile, reprogram limits. buttons turn a solid color.
Adjustment Program the Travel Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door. • Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system. •...
Adjustment Test the Safety Reversal System Test the Protector System ® Without a properly installed safety reversal system, Without a properly installed safety reversing sensor, persons (particularly small children) could be persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage SERIOUSLY INJURED or KILLED by a closing garage door.
Maintenance Replace the batteries Maintenance Schedule The Remote Control Battery with only 3V CR2016 coin cell batteries. Dispose of old batteries EVERY MONTH properly. • Manually operate door. If it is unbalanced or binding, call Remove screws (2) a trained door systems technician. To prevent possible SERIOUS INJURY or DEATH: •...
Troubleshooting Diagnostic Chart UP Button Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash the diagnostic codes. DOWN Button DIAGNOSTIC CODE SYMPTOM SOLUTION Up Arrow Down Arrow Flash(es) Flash(es) The garage door opener Safety sensors are not installed, connected or wires may be cut.
Page 20
Troubleshooting Additional Troubleshooting The garage door opener doesn't operate from either the door control or the remote control: • Does the garage door opener have electric power? Plug a lamp into the outlet. If it doesn't light, check the fuse box or the circuit breaker.
Automatic Garage Door Opener Safety & Maintenance Guide Garage Door Opener Safety – An Automatic Decision A garage door is the largest moving object in the home. An improperly adjusted garage door and opener can exert deadly force when the door closes – which could lead to entrapment of children or adults and subsequent injury or death.
Page 22
Routine Maintenance Can Prevent Tragedies Make monthly inspection and testing of your garage door and opener system a part of your regular routine. Review your owner’s manual for both the door and door opener. If you don’t have the owner’s manuals, contact the manufacturer(s) and request a copy for your specific model(s).
Repair Parts To see repair parts for your garage door opener, identify the model number on the end panel of the opener and visit LiftMaster.com/Customer-Support to download or print the installation manual. Warranty LIFTMASTER LIMITED WARRANTY ® LiftMaster (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defects in materials and/or workmanship for a specific period of time as defined below (the “Warranty Period”).
