Chamberlain 98022 User Manual

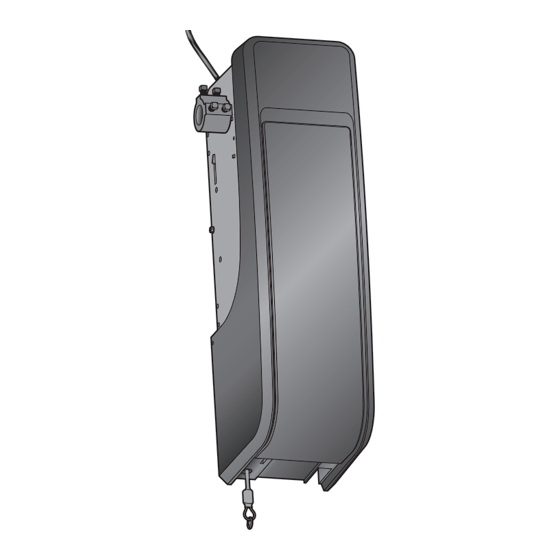

For residential use only, install on sectional doors with torsion assemblies only, wall mount wi-fi garage door opener
Hide thumbs Also See for 98022:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Wall Mount Wi-Fi
Model 98022
This product is intended for installation only by trained garage door technicians. This
product may require adjustments to door springs and/or track configurations. This product
is not intended for use on low headroom tracks with outside pickup drum or garage doors
utilizing extension springs.
• Please read this manual and the enclosed safety materials carefully!
• The door WILL NOT CLOSE unless the Protector System
properly aligned.
• Periodic checks of the garage door opener are required to ensure safe
operation.
• The model number is located on the front cover of the operator.
• This garage door opener is ONLY compatible with myQ
accessories.
• Attach warning labels to the location indicated on label.
Register your garage door opener to receive updates and offers from LiftMaster
OR register online at: www.prodregister.com/LiftMaster
SM
LIFTMASTER
Garage Door Opener
®
Take a photo of the camera icon
including the points ( ).
Send it in by texting the photo
to 71403 (US) or visit
www.liftmaster.photo (Global)
USER'S GUIDE
FOR RESIDENTIAL USE ONLY
INSTALL ON SECTIONAL DOORS WITH
TORSION ASSEMBLIES ONLY
is connected and
®
and Security+ 2.0
®
®
LiftMaster.com
LiftMaster
300 Windsor Drive
Oak Brook, IL 60523

Advertisement

Table of Contents
loading

Related Manuals for Chamberlain 98022

Summary of Contents for Chamberlain 98022

  • Page 1 Wall Mount Wi-Fi Garage Door Opener ® Model 98022 This product is intended for installation only by trained garage door technicians. This product may require adjustments to door springs and/or track configurations. This product is not intended for use on low headroom tracks with outside pickup drum or garage doors utilizing extension springs.

  • Page 2: Table Of Contents

    Contents Safety Symbol and Signal Word Important Safety Instructions ......3-4 Power ............5 Review Connect With Your Smartphone ......6-7 This garage door opener has been designed and tested Before You Begin .......... 6 to offer safe service provided it is installed, operated, Test the Wi-Fi Signal Strength ......
  • Page 3 Important Safety Instructions IMPORTANT INSTALLATION INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 9. Install wall-mounted garage door control: 1. READ AND FOLLOW ALL WARNINGS AND • within sight of the garage door. INSTRUCTIONS. • out of reach of small children at a minimum 2.

  • Page 4: Important Safety Instructions

    Important Safety Instructions IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 9. After ANY adjustments are made, the safety 1. READ AND FOLLOW ALL WARNINGS AND reversal system MUST be tested. INSTRUCTIONS. 10. Safety reversal system MUST be tested every 2.

  • Page 5: Power

    Power To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. If the plug doesn’t fit into the outlet you have, contact a To prevent possible SERIOUS INJURY or DEATH from qualified electrician to install the proper outlet.

  • Page 6: Connect With Your Smartphone

    Connect With Your Smartphone Before You Begin You will need: • Wi-Fi enabled smartphone, tablet or laptop • Broadband Internet Connection • Wi-Fi signal in the garage (2.4 Ghz, 802.11b/g/n required) • Password for your Wi-Fi network (main network, not a guest network) Test the Wi-Fi Signal Strength Make sure your mobile device is connected to your Wi-Fi network.

  • Page 7: Download The Myq App To Set Up An Account And Connect

    Connect With Your Smartphone Download the myQ App to Set Up an Account and Connect Open and close your door, get alerts and set schedules from anywhere. Connected smart garage door openers also receive software updates to ensure the opener has the latest operational features. 1.

  • Page 8: Programming

    Programming Program 893MAX Remote Control Wireless Keypad button Below are the steps to program a new or existing remote Refer to the instructions provided with your keyless entry Visor control. Test remote control before reprogramming. or go to LiftMaster.com to download instructions. clip 1.

  • Page 9: Program The Myq Led Remote Light

    Programming Program the myQ LED Remote Light HomeLink ® In the rare case the HomeLink system does not program myQ Remote LED Light must be installed to enable use of with the Security+ 2.0 Garage door opener, install a Timer To Close or myQ Smartphone Control of the door. repeater kit.

  • Page 10: Operation

    Operation To Open the Door Manually Disengage door lock before proceeding. 1. The door should be fully closed if possible. To prevent possible SERIOUS INJURY or DEATH from a falling garage door: 2. Pull down on the emergency release handle until a click •...

  • Page 11: Door Control

    Operation Door Control Push Bar: Open/Close garage door. Navigation Buttons: Access menu: Clock Setup, Timer-to-Close, Lock, Program, Temperature, Language, Light Settings, Contrast Adjust, Maintenance Alert System, and Wi-Fi Setup. Motion Sensor Light Button Tip: To stop the Smart Control Panel LCD from displaying "CONNECT myQ APP": On the Smart Control Panel , press MENU, select...

  • Page 12: The Protector System (Safety Reversing Sensors)

    Operation The Protector System® (Safety Reversing Sensors) The door will not close if the sensors have not been installed and aligned correctly. When the light beam is obstructed or misaligned while the Be sure power is NOT connected to the garage door door is closing, the door will reverse.

  • Page 13: Adjustments

    Adjustment Introduction Your garage door opener is designed with electronic controls to make setup and adjustments easy. The adjustments allow you to program where the door will Without a properly installed safety reversal system, stop in the open (UP) and close (DOWN) position. The persons (particularly small children) could be electronic controls sense the amount of force required to SERIOUSLY INJURED or KILLED by a closing garage...

  • Page 14: Identify The Door Profile

    Adjustment Identify Door Profile To identify the door profile number, measure the full drum diameter based on the images below. NOTE: This step is important to ensure the proper To prevent possible SERIOUS INJURY or DEATH, follow operation of the unit. instructions to select and set door profile for safe and proper operation.

  • Page 15: Set Door Profile

    Adjustment Set Door Profile 1. To enter Set Door Profile mode, press and hold the To prevent possible SERIOUS INJURY or DEATH, after black button for one second. The UP and DOWN ANY changes to the door profile, reprogram limits. buttons turn a solid color.

  • Page 16: Program The Travel

    Adjustment Program the Travel Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door. • Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system. •...

  • Page 17: Test The Safety Reversal System

    Adjustment Test the Safety Reversal System Test the Protector System ® Without a properly installed safety reversal system, Without a properly installed safety reversing sensor, persons (particularly small children) could be persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage SERIOUSLY INJURED or KILLED by a closing garage door.

  • Page 18: Maintenance

    Maintenance Replace the batteries Maintenance Schedule The Remote Control Battery with only 3V CR2016 coin cell batteries. Dispose of old batteries EVERY MONTH properly. • Manually operate door. If it is unbalanced or binding, call Remove screws (2) a trained door systems technician. To prevent possible SERIOUS INJURY or DEATH: •...

  • Page 19: Troubleshooting

    Troubleshooting Diagnostic Chart UP Button Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash the diagnostic codes. DOWN Button DIAGNOSTIC CODE SYMPTOM SOLUTION Up Arrow Down Arrow Flash(es) Flash(es) The garage door opener Safety sensors are not installed, connected or wires may be cut.
  • Page 20 Troubleshooting Additional Troubleshooting The garage door opener doesn't operate from either the door control or the remote control: • Does the garage door opener have electric power? Plug a lamp into the outlet. If it doesn't light, check the fuse box or the circuit breaker.

  • Page 21: Automatic Garage Door Opener Safety & Maintenance Guide

    Automatic Garage Door Opener Safety & Maintenance Guide Garage Door Opener Safety – An Automatic Decision A garage door is the largest moving object in the home. An improperly adjusted garage door and opener can exert deadly force when the door closes – which could lead to entrapment of children or adults and subsequent injury or death.
  • Page 22 Routine Maintenance Can Prevent Tragedies Make monthly inspection and testing of your garage door and opener system a part of your regular routine. Review your owner’s manual for both the door and door opener. If you don’t have the owner’s manuals, contact the manufacturer(s) and request a copy for your specific model(s).

  • Page 23: Repair Parts

    Repair Parts To see repair parts for your garage door opener, identify the model number on the end panel of the opener and visit LiftMaster.com/Customer-Support to download or print the installation manual. Warranty LIFTMASTER LIMITED WARRANTY ® LiftMaster (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defects in materials and/or workmanship for a specific period of time as defined below (the “Warranty Period”).
  • Page 25 Ouvre-porte de garage à support mural Wi-Fi ® Modèle 98022 Ce produit est destiné à être installé uniquement par des techniciens qualifiés en matière de portes de garage. Ce produit peut nécessiter un ajustement des ressorts de la porte et/ou de la configuration des rails.
  • Page 26 Sommaire Examen des symboles de sécurité et Instructions de sécurité importantes....27-28 Alimentation..........29 des notes d’avertissement. Connectez-vous avec votre téléphone intelligent..30-31 Cet ouvre-porte de garage a été conçu et testé pour Avant de commencer........30 offrir un service sûr à condition qu’il soit installé, Tester la puissance du signal Wi-Fi....30 utilisé, entretenuu et testé...

  • Page 27: Instructions De Sécurité Importantes

    Avertissement Consignes de sécurité importantes Avertissement INSTRUCTIONS D’INSTALLATION IMPORTANTES Avertissement Pour réduire le risque de BLESSURES GRAVES voire MORTELLES : Attention Installez la commande de porte de garage murale : Lisez et suivez tous les avertissements et instructions. • en vue de la porte du garage. Installez l’ouvre-porte de garage UNIQUEMENT sur une •...
  • Page 28 Avertissement Consignes de sécurité importantes Avertissement CONSIGNES DE SÉCURITÉ IMPORTANTES Avertissement Pour réduire le risque de BLESSURES GRAVES voire MORTELLES : Attention Après TOUT réglage, le système d’inversion de sécurité LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET DOIT être testé. INSTRUCTIONS. Le système d’inversion de sécurité...

  • Page 29: Alimentation

    Avertissement Alimentation Pour réduire le risque de choc électrique, votre ouvre-porte Avertissement de garage est équipé d’une fiche de type mise à la terre avec une troisième goupille de mise à la terre. Cette fiche rentre seulement dans une prise de terre. Si la fiche ne Pour éviter les risques de BLESSURES GRAVES voire rentre pas dans la prise, communiquez avec un électricien MORTELLES par électrocution ou incendie :...

  • Page 30: Connectez-Vous Avec Votre Téléphone Intelligent

    Connectez-vous avec votre téléphone intelligent Avant de commencer : Vous aurez besoin : • Téléphone intelligent, tablette ou ordinateur portable compatible Wi-Fi • Connexion Internet à large bande • Signal Wi-Fi dans le garage (2,4 Ghz, 802,11b/g/n requis) • Mot de passe pour votre réseau domestique (le compte principal du routeur; pas le réseau invité) Testez l’intensité...

  • Page 31: Téléchargez L'application Myq Pour Créer Un Compte Et Vous Connecter

    Connectez-vous avec votre téléphone intelligent Téléchargez l’application myQ pour créer un compte et vous connecter Ouvrez et fermez votre porte, recevez des alertes et définissez des horaires à partir de n’importe où. Les ouvre-portes de garage intelligents connectés reçoivent également des mises à jour logicielles afin de garantir que l’ouvre-porte dispose des dernières fonctionnalités opérationnelles.

  • Page 32: Programmation

    Programmation Télécommande 893MAX Clavier sans fil Vous trouverez ci-dessous les étapes à suivre pour Reportez-vous aux instructions fournies avec votre entrée programmer une nouvelle télécommande ou une sans clé ou allez sur LiftMaster.com pour télécharger les télécommande existante. Testez toute télécommande avant instructions.

  • Page 33: Programmer La Lampe À Del De La Télécommande Myq

    Programmation Programmer la lampe à DEL de la HomeLink ® télécommande myQ Dans le cas rare où le système HomeLink ne se programme pas avec l’ouvre-porte de garage Security+ La lampe à DEL de la télécommande myQ doit être installé 2.0, installez un ensemble de répétition.

  • Page 34: Fonctionnement

    Avertissement Fonctionnement Ouvrir la porte manuellement Avertissement Désengagez le verrouillage de la porte avant de procéder. 1. La porte doit être entièrement fermée si possible. Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte de garage qui 2. Tirez vers le bas sur la poignée de déverrouillage tombe : d’urgence jusqu’à...

  • Page 35: Commande De Porte

    Fonctionnement Commande de porte Barre de poussée : Ouvrez/fermez la porte du garage. Boutons de navigation : Menu d’accès : Configuration de l’horloge, Minuterie de fermeture, Verrouillage, Programme, Température, Langue, Réglages de la luminosité, Réglage du contraste, Système d’alerte de maintenance et Configuration Wi-Fi.

  • Page 36: Protector System (Capteurs D'inversion De Sécurité)

    Avertissement Fonctionnement Le Protector System® (capteurs d’inversion de sécurité) La porte ne se fermera pas si les capteurs n’ont pas été Avertissement installés et alignés correctement. Lorsque le faisceau lumineux est obstrué ou mal aligné Vérifiez que l’alimentation n’est PAS connectée à pendant la fermeture de la porte, celle-ci s’inverse.

  • Page 37: Ajustements

    Ajustements Introduction Avertissement L’ouvre-porte de votre garage est conçu avec des commandes électroniques pour faciliter la configuration et les réglages. Les réglages vous permettent de programmer Si le capteur d’inversion de sécurité n’est pas l’endroit où la porte s’arrêtera en position ouverte (UP) et correctement installé, les personnes (en particulier Avertissement fermée (DOWN).

  • Page 38: Identifier Le Profil De La Porte

    Ajustements Avertissement Identifier le profil de la porte Avertissement Pour identifier le numéro du profil de la porte, mesurez le diamètre complet du tambour en vous basant sur les images ci-dessous. Pour éviter tout risque de BLESSURE GRAVE voire REMARQUE : Cette étape est importante pour assurer le bon MORTELLE, suivez les instructions afin de sélectionner et de régler le profil de la porte de manière à...

  • Page 39: Définir Le Profil De La Porte

    Avertissement Ajustements Définir le profil de la porte Avertissement 1. Pour entrer dans le mode Identifier le profil de la porte, Pour éviter des blessures graves voire mortelles, appuyez sur le bouton noir et maintenez-le enfoncé reprogrammez les limites après toute modification du Avertissement pendant une seconde.

  • Page 40: Programmer Le Déplacement

    Ajustements Programmer le déplacement Avertissement Si le capteur d’inversion de sécurité n’est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte de garage qui se ferme. Avertissement • Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d’inversion de sécurité.

  • Page 41: Tester Le Système D'inversion De Sécurité

    Ajustements Faites un test pour vérifier le Testez le système de protection ® système d’inversion de sécurité. Avertissement Avertissement Si le capteur d’inversion de sécurité n’est pas installé Si le capteur d’inversion de sécurité n’est pas installé correctement, les personnes (en particulier les jeunes correctement, les personnes (en particulier les jeunes Avertissement Avertissement...

  • Page 42: Entretien

    Entretien Planification de l’entretien Batterie de la télécommande TOUS LES MOIS Avertissement • Activez manuellement la porte. Si elle est déséquilibrée ou Replace the batteries pliée, appelez un technicien qualifié en systèmes de porte. with only 3V CR2016 Pour éviter d’éventuelles BLESSURES GRAVES voire •...

  • Page 43: Dépannage

    Dépannage Tableau des diagnostics Bouton vers le HAUT Votre ouvre-porte de garage est programmé pour s’autodiagnostiquer. Les flèches vers le HAUT et le BAS de l’ouvre- porte de garage clignotent pour indiquer Bouton vers le BAS les codes de diagnostics. CODE DE DIAGNOSTIC SYMPTÔME SOLUTION...
  • Page 44 Dépannage Dépannage supplémentaire L’ouvre-porte de garage ne fonctionne ni à partir de la La porte s’inverse sans raison apparente : commande de la porte ni à partir de la télécommande : • Vérifiez que le moniteur de tension de câble est installé •...

  • Page 45: Guide De Sécurité Et D'entretien De L'ouvre-Porte De Garage Automatique

    Guide de sécurité et d’entretien de l’ouvre-porte de garage automatique Sécurité de l’ouvre-porte de garage – Une décision automatique La porte de garage est le plus grand objet mobile d’une maison. Le réglage inapproprié de la porte de garage et de l’ouvre-porte peut entraîner une force mortelle lorsque la porte ferme, ce qui pourrait faire en sorte qu’un enfant ou un adulte soit coincé...
  • Page 46 L’entretien de routine peut éviter des tragédies Faites des inspections et des tests de votre porte de garage et votre système d’ouvre-porte tous les mois en tant que partie de votre routine. Relisez le guide de l’utilisateur de la porte ainsi que de l’ouvre-porte. Si vous n’avez pas de guide de l’utilisateur, communiquez avec le fabriquant et demandez l’exemplaire pour votre modèle précis.

  • Page 47: Pièces Détachées

    Pièces détachées Pour voir les pièces détachées pour votre ouvre-porte de garage, identifiez le numéro de modèle sur le panneau d’extrémité de l’ouvre-porte et visitez LiftMaster.com/Customer-Support pour télécharger ou imprimer le manuel d’installation. Garantie GARANTIE LIMITÉE LIFTMASTER LiftMaster (le « Vendeur ») garantit au premier acheteur au détail de ce produit, pour la résidence dans laquelle ce produit est installé...
