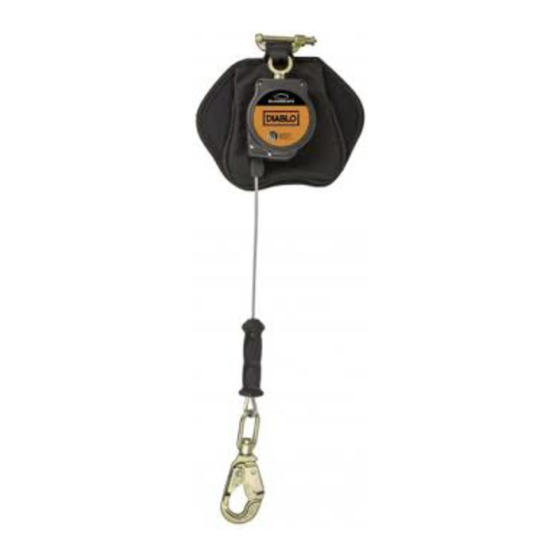

Product Name: Diablo 2.5 Cable SRL-LE
Part #: 11100CSA; 11101CSA; 11102CSA; 11103CSA; 11104CSA; 11105CSA; 11106CSA; 11107CSA
Instruction Manual
Do not throw away these instructions!
Read and understand these instructions before using equipment!
1
1
1
2
2 - 3
3 - 4
4 - 7
7
8
8
9
10 - 11
Advertisement
Chapters
Table of Contents
Related Manuals for Guardian Diablo 2.5 Cable SRL-LE
Summary of Contents for Guardian Diablo 2.5 Cable SRL-LE
-
Page 1: Table Of Contents
Product Name: Diablo 2.5 Cable SRL-LE Part #: 11100CSA; 11101CSA; 11102CSA; 11103CSA; 11104CSA; 11105CSA; 11106CSA; 11107CSA Instruction Manual Do not throw away these instructions! Read and understand these instructions before using equipment! Introduction Applicable Safety Standards Worker Classifications Product Specific Applications... -
Page 2: Introduction
Diablo Cable User: SRL-LE, and all fall safety equipment used in combination with the Diablo 2.5 Cable SRL-LE. Applicable Safety Standards When used according to instruction specifications, this product meets or exceeds all applicable OSHA 1926 Subpart M, OSHA 1910, ANSI Z359.14-2014, ANSI A10.32-2012, and CSA Z259.2.2-2017 standards for fall... -
Page 3: Product Specific Applications
Z359.14-14, OSHA 1926 Subpart M, and OSHA 1910 regulations. • Free fall, non-LE Use: Maximum 2’. Restraint: Diablo 2.5 Cable SRL-LE may be used in Restraint applications. Restraint systems prevent workers from reaching the leading edge of a fall hazard. Always account for fully deployed length of lanyard/SRL. -
Page 4: Components And Specifications
Compatibility: When making connections with Diablo 2.5 Cable SRL-LE, eliminate all possibility of roll-out. Roll-out occurs when interference between a hook and the attachment point causes the hook gate to unintentionally open and release. All connections must be selected and deemed compatible with Diablo 2.5 Cable SRL-LE by a Competent Person. - Page 5 Part # Length Description 11100CSA 8’ 3/16” Galvanized Cable SRL-LE w/Carabiner, Swivel Top, Shock Pack, & Steel Snap Hook 11101CSA 8’ 3/16” Galvanized Cable SRL-LE w/Carabiner, Swivel Top, Shock Pack, & Aluminum Snap Hook 11102CSA 8’ 3/16” Galvanized Cable SRL-LE w/Carabiner, Swivel Top, Shock Pack, & Steel Rebar Hook 11103CSA 8’...
-
Page 6: Installation And Use
Person. 2. Ensure structure to which Diablo 2.5 Cable SRL-LE is to be attached, and on which work is to be performed, is free of all hazards, including, but not limited to, debris, rot, rust, sharp or abrasive edges and surfaces, and hazardous materials. - Page 7 Additional installation/use notes: 1. It is not possible to transform a single unit Diablo 2.5 Cable SRL-LE into a double unit, nor possible to transform a double unit into a single unit. Never attempt to modify equipment at any time.
-
Page 8: Maintenance, Cleaning, And Storage
Qualified Person. NEVER work on the far side of an opening that is opposite the Diablo 2.5 Cable SRL-LE anchorage point. In the event of a fall over the edge, special rescue measures may be necessary. Always account for use of Diablo Cable SRL in job site rescue plan developed by job site Competent Person. -
Page 9: Inspection
Work area MUST be stable. At least every 12 months, a Competent Person other than the user must inspect Diablo 2.5 Cable SRL-LE. Competent Person inspections MUST be recorded in inspection log in instruction manual and on equipment inspection grid label. -
Page 10: Inspection Log
12 months. Competent Person to inspect and initial. This inspection log must be specific to one Diablo 2.5 Cable SRL-LE. Separate inspection logs must be used for each Diablo 2.5 Cable SRL-LE. All inspection records must be made visible and available to all users at all times. -
Page 11: Safety Information
Safety Information Failure to understand and comply with safety regulations may result in serious injury or death. Regulations included herein are not all-inclusive, WARNING are for reference only, and are not intended to replace a Competent Person’s judgment or knowledge of federal or state standards. Do not alter equipment. -
Page 12: Labels
Labels ANSI Z359.14-2014 ANSI A10.32-2012 OSHA 1910 OSHA 1926 Subpart M, STEEL SH rated to 0.005” & CSA Z259.2.2-2017 radius edge MOUSQUETON EN ACIER /GANCHO DE SEGURIDAD DE ACERO 11100CSA Serial # Lot # Mfg. Date # de Série # de lote Fecha de Fabricación # de Série # de lot... - Page 13 Nom du produit : Ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble No de pièce : 11100CSA; 11101CSA; 11102CSA; 11103CSA; 11104CSA; 11105CSA; 11106CSA; 11107CSA Manuel de l’utilisateur Ne pas jeter ces instructions! Lire et comprendre ces instructions avant d’utiliser l’équipement! Introduction Normes de sécurité...
-
Page 14: Introduction
Introduction Merci d’avoir acheté la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble de Guardian Fall Renseignements sur l’utilisateur Protection. Ce manuel doit être lu et compris dans son intégralité et utilisé dans le cadre d’un programme de formation des employés Date de la première... -
Page 15: Applications Spécifiques Au Produit
Applications spécifiques au produit L’utilisation de l’équipement dans des applications non prévues AVERTISSEMENT peut entraîner des blessures graves ou la mort. Maximum d’une (1) fixation par point de connexion. Protection individuelle contre les chutes : Les lignes de vie autorétractables pour bords sans protection Diablo 2.5 avec câble peuvent être utilisées dans des applications de protection individuelle contre les chutes comme composant d’un (1) SEUL système de protection individuelle contre les chutes. -
Page 16: Composants Et Spécifications
Compatibilité : Lorsque des connexions avec la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble sont faites, il faut éliminer toutes les possibilités de dégagement. Le dégagement se produit lorsque l’interférence entre un crochet et le point d’attache provoque l’ouverture et le dégagement involontaire de la porte du crochet. - Page 17 No de Longueur Description pièce Câble galvanisé de 0,476 cm (3/16 pouce) de la ligne de vie autorétractable avec tendeur à mousqueton, 11100CSA 2,4 m (8 pi) haut pivotant, amortisseur et crochet mousqueton en acier. Câble galvanisé de 0,476 cm (3/16 pouce) de la ligne de vie autorétractable avec tendeur à mousqueton, 2,4 m (8 pi) 11101CSA haut pivotant, amortisseur et crochet mousqueton en aluminium.
-
Page 18: Installation Et Utilisation
Installation et utilisation 1. Toutes les composantes de protection individuelle contre les chutes doivent être sélectionnées et jugées compatibles avec la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble par une personne compétente. 2. S’assurer que la structure à laquelle la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble doit être fixée et sur laquelle le travail doit être effectué... - Page 19 Indicateur vert visible – Utilisation PERMISE. Indicateur rouge visible – NE PAS utiliser. Support de la ligne de vie autorétractable installé au niveau de la boucle de la sangle. 3. Fixer le coussin dorsal de la ligne de vie autorétractable avec bords sans protection Diablo autour des bretelles du harnais à...
-
Page 20: Entretien, Nettoyage Et Entreposage
Si une ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble ne satisfait pas à l’inspection de quelque façon, la mettre immédiatement hors service et communiquer avec Guardian. Le nettoyage après utilisation est important pour maintenir la sécurité et la longévité de la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble. -
Page 21: Inspection
Inspection Avant CHAQUE utilisation, inspecter la ligne de vie autorétractable pour bords sans protection Diablo 2.5 avec câble pour détecter les lacunes, y compris sans s’y limiter, la corrosion, la déformation, les trous, les bavures, les surfaces rugueuses, les bords aiguisés, les fissures, la rouille, l’accumulation de peinture, le chauffage excessif, les altérations, les coutures brisées, l’effilochage, la déformation en panier et les étiquettes manquantes ou illisibles. -
Page 22: Journal D'inspection
Journal d’inspection Date de la première utilisation : __________________. La durée de vie du produit est indéterminée; il doit répondre aux normes des inspections avant utilisation et des inspections effectuées par une personne compétente. L’utilisateur doit procéder à une inspection avant CHAQUE utilisation. -
Page 23: Consignes De Sécurité
Consignes de sécurité L’incapacité à comprendre les règlements de sécurité et le non-respect de ceux-ci pourraient entraîner des blessures graves ou la mort. Les règlements ci-inclus ne sont AVERTISSEMENT pas exhaustifs, sont à titre de référence seulement et ne visent pas à remplacer le jugement ou les connaissances d’une personne compétente à... -
Page 24: Étiquettes
Étiquettes ANSI Z359.14-2014 ANSI A10.32-2012 OSHA 1910 OSHA 1926 Subpart M, STEEL SH rated to 0.005” & CSA Z259.2.2-2017 radius edge MOUSQUETON EN ACIER /GANCHO DE SEGURIDAD DE ACERO 11100CSA Serial # Lot # Mfg. Date # de Série # de lote Fecha de Fabricación # de Série # de lot...
