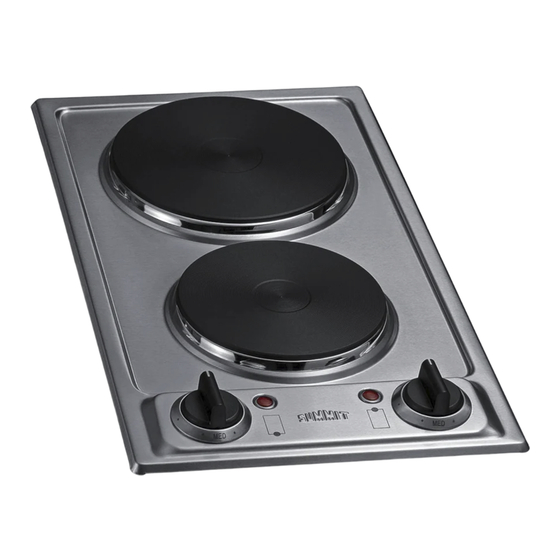

- Page 1 ELECTRIC COOKTOPS / TABLES DE CUISSON ÉLECTRIQUES Owner’s Manual / Mode d’emploi Models / Modèles : CSD2B115 / CSD2B115E / LCSD1152B / CSD2B230 / CSD4B24 / CSD4B300 / CSD4B301E / LCSD302 BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Appliance Safety Important Safeguards 2 - 4 Location of Parts 5 - 6 Installation Instructions 7 - 11 Before Using Your Appliance Installation of Your Appliance 7 - 9 Electrical Connection 10 - 11 Operating Your Appliance 12 - 12 Operating Your Cooktop Operating Indicators... -
Page 3: Appliance Safety
APPLIANCE SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the Safety Alert Symbol. The symbol alerts you to potential hazards that can kill or injure you and others. - Page 4 FOLLOW WARNING CALLOUTS BELOW ONLY WHEN APPLICABLE TO YOUR MODEL This appliance is only intended for residential cooking. The manufacturer cannot be held responsible for damage or injury caused by improper use or for uses other than those for which this appliance is ...
- Page 5 Do not let potholder touch hot heating elements. Do not use a towel or other bulky cloth. Make Sure Reflector Pans or Drip Bowls Are in Place – Absence of these pans or bowls during cooking may subject wiring or components underneath to damage. Protective Liners –...
-
Page 6: Location Of Parts
LOCATION OF PARTS MODEL CSD2B230 BURNER (2000W/8") BURNER (1000W/6") CONTROL KNOB OPERATING INDICATOR MODEL CSD4B24 BURNER OPERATING INDICATOR BURNER (1500W/8") (1000W/6") BURNER BURNER CONTROL KNOB (1000W/6") (2000W/8") - Page 7 MODEL CSD2B115 / CSD2B115E / LCSD1152B BURNER (120V/900W/8") BURNER (120V/500W/6") CONTROL KNOB OPERATING INDICATOR MODEL CSD4B300 / CSD4B301E / LCSD302 OPERATING INDICATOR BURNER BURNER (1000W/6") (1500W/8") BURNER BURNER CONTROL KNOB (2000W/8") (1000W/6")
-
Page 8: Installation Instructions
INSTALLATION INSTRUCTIONS Remove the exterior packing. BEFORE USING YOUR APPLIANCE Check if there is any damage to the unit. Clean the unit. A thorough cleaning with a recommended cooktop cleaner will provide a clean, shiny coating on the cooktop surface. INSTALLATION OF YOUR APPLIANCE Follow these directions to prepare the countertop cutout and install your cooktop: 1. - Page 9 NOTE: When making the countertop, radius the corners of the cutout (1/4" radius is typical). This will prevent cracking of the countertop. Follow the countertop manufacturer's instructions regarding the minimum corner radius and reinforcement of corners. Model CSD2B230 / CSD2B115 / CSD2B115E / LCSD1152B 11 " 20"...
- Page 10 Model CSD4B300 / CSD4B301E / LCSD302 20 " 29 " 28 " 19 " 2. Installing the Cooktop There are four mounting brackets supplied with the electric cooktop. These brackets are designed to hold the cooktop firmly in place. The cooktop should be bedded to the countertop using a soft bedding compound that will prevent damage if later removal for service is necessary.
-
Page 11: Electrical Connection
NOTE: Turning the appliance off does not disconnect the appliance from the power supply. We recommend having a qualified technician service your appliance. MODELS: CSD2B115 / CSD2B115E / LCSD1152B This appliance should be properly grounded for your safety. The power cord of the appliance is equipped with a grounded plug that mates with standard three prong wall outlets to minimize the ... -
Page 12: Operating Your Appliance
possible between the junction box and the unit so that the unit can be moved if servicing becomes necessary in the future. Do not cut the conduit. Use the length of the conduit provided. 1. 3-Wire Power Cord Installation IMPORTANT: Use the 3-wire cable from power supply where local codes permit connecting the frame- ground conductor to the neutral (white) junction box wire. -
Page 13: Operating Your Cooktop
OPERATING YOUR COOKTOP Any burner can be turned on by pushing the control knob down and turning it clockwise or counter-clockwise to the desired setting. To adjust the setting, turn the knob without pressing down. The burner is turned off by turning the control knob clockwise or counter-clockwise to "OFF". -
Page 14: Care And Maintenance
CARE AND MAINTENANCE CLEANING YOUR APPLIANCE Do not use a steam cleaner to clean this appliance. Steam could penetrate electrical components and cause a short circuit. Pressurized steam could cause permanent damage to the surface and to components for which the manufacturer cannot accept responsibility. Do not use any sharp pointed objects which could damage the seal between the burners, the ... -
Page 15: Troubleshooting
TROUBLESHOOTING You can solve many common problems easily, saving you the cost of a possible service call. Try the suggestions below to see if you can solve the problem before calling a service technician. Troubleshooting Guide PROBLEM POSSIBLE CAUSE The appliance does not operate. Not connected to power supply. -
Page 16: Limited Warranty
LIMITED WARRANTY ONE-YEAR LIMITED WARRANTY Within the 48 contiguous United States, for one year from the date of purchase, when this appliance is operated and maintained according to instructions attached to or furnished with the product, warrantor will pay for factory-specified parts and repair labor to correct defects in materials or workmanship. Service must be provided by a designated service company. -
Page 17: French Version Of This Manual
TABLE DES MATIÈRES Sécurité de l'appareil Mesure de sécurité importantes 17 - 19 Emplacement des pièces 20 - 21 Instructions d'installation 22 - 26 Avant d'utiliser votre apparei Installation de votre appareil 22 - 24 Connexion électrique 25 - 27 Utilisation de votre appareil 28 - 29 Utiliser votre table de cuisson... -
Page 18: Sécurité De L'appareil
SÉCURITÉ DE L'APPAREIL Votre sécurité et celle des autres sont très importantes. Nous avons fourni de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Toujours lire et obéir à tous les messages de sécurité. C'est le symbole d'alerte de sécurité. Le symbole vous avertit des dangers potentiels qui peuvent tuer ou blesser vous et d'autres. - Page 19 SUIVEZ LES AVERTISSEMENTS CI-DESSOUS UNIQUEMENT LORSQU’ILS SONT APPLICABLES À VOTRE MODÈLE Cet appareil est uniquement destiné à la cuisine résidentielle. Le fabricant ne peut être tenu responsable des dommages ou des blessures résultant d'une utilisation incorrecte ou pour des ...
- Page 20 chauffants peuvent devenir suffisamment chaudes pour causer des brûlures. Pendant et après l'utilisation, ne touchez pas et ne laissez pas les vêtements ou autres matériaux inflammables entrer en contact avec les éléments chauffants ou les zones proches des éléments chauffants avant qu'ils n'aient eu le temps de refroidir.
-
Page 21: Emplacement Des Pièces
EMPLACEMENT DES PIÈCES MODÈLE CSD2B230 BRULEUR (2000W/8") BRULEUR (1000W/6") BOUTON DE INDICATEUR DE CONTROLE FONCTIONNEMENT MODÈLE CSD4B24 BRULEUR BRULEUR INDICATEUR DE (1000W/6") (1500W/8") FONCTIONNEMENT BRULEUR BRULEUR BOUTON DE (2000W/8") (1000W/6") CONTROLE... - Page 22 MODÈLE CSD2B115 / CSD2B115E / LCSD1152B BRULEUR (120V/900W/8") BRULEUR (120V/500W/6") BOUTON DE INDICATEUR DE CONTROLE FONCTIONNEMENT MODÈLE CSD4B300 / CSD4B301E / LCSD302 BRULEUR BRULEUR INDICATEUR DE (1000W/6") (1500W/8") FONCTIONNEMENT BRULEUR BRULEUR BOUTON DE (2000W/8") (1000W/6") CONTROLE...
-
Page 23: Instructions D'installation
INSTRUCTIONS D’INSTALLATION Retirez l'emballage extérieur. AVANT D'UTILISER VOTRE APPAREIL Vérifiez si l'appareil est endommagé. Nettoyez l'appareil. Un nettoyage en profondeur avec un nettoyant pour table de cuisson recommandé donnera un revêtement propre et brillant à la surface de la table de cuisson. INSTALLATION DE VOTRE APPAREIL Suivez ces instructions pour préparer la découpe du comptoir et installer votre table de cuisson.: 1. - Page 24 NOTE: Lors de la confection du comptoir, arrondissez les angles des découpes (un rayon de 1/4 "est typique). Cela évitera la fissuration du comptoir. Suivez les instructions du fabricant du comptoir concernant le rayon minimum et le renforcement des angles. Modèle CSD2B230 / CSD2B115 / CSD2B115E / LCSD1152B 11 " 20"...
- Page 25 Modèle CSD4B300 / CSD4B301E / LCSD302 20 " 29 " 28 " 19 " 2. Installer la table de cuisson Quatre supports de montage sont fournis avec la table de cuisson électrique. Ces supports sont conçus pour maintenir la table de cuisson fermement en place. La table de cuisson doit être collée au comptoir en utilisant un composé...
-
Page 26: Connexion Électrique
NOTE: La mise hors tension de l'appareil ne le déconnecte pas de l'alimentation électrique. Nous vous recommandons de faire réparer votre appareil par un technicien qualifié. MODÈLES : CSD2B115 / CSD2B115E / LCSD1152B • Cet appareil doit être correctement mis à la terre pour votre sécurité. Le cordon d'alimentation de l'appareil est équipé... - Page 27 également de surcharger les circuits de câblage de la maison qui pourraient provoquer un risque d'incendie dû à une surchauffe. Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation. Tenez toujours fermement la fiche et tirez-la tout droit hors de la prise. Réparez ou remplacez immédiatement tous les cordons d'alimentation qui se sont effilochés ou autrement endommagés.
- Page 28 1. Installation du cordon d'alimentation à 3 fils IMPORTANT: Utilisez le câble à 3 fils de la source d'alimentation lorsque les codes locaux vous permettent de connecter le conducteur de masse du châssis au fil de la boîte de jonction neutre (blanc).
-
Page 29: Utilisation De Votre Appareil
UTILISATION DE VOTRE APPAREIL UTILISER VOTRE TABLE DE CUISSON Vous pouvez allumer n’importe quel brûleur en poussant le bouton de commande vers le bas et en le tournant dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre pour obtenir le réglage souhaité. -
Page 30: Sélection Des Ustensiles De Cuisson
SÉLECTION DES USTENSILES DE CUISINE Casseroles et poêles Une batterie de cuisine spéciale n'est pas nécessaire, mais comme pour tous les types d'appareils de cuisson, meilleure est la batterie de cuisine, meilleure est sa performance. En suivant ces conseils, vous pourrez tirer le meilleur parti de votre table de cuisson en céramique.. Pour une cuisson plus homogène et économe en énergie, le diamètre des casseroles doit correspondre ... -
Page 31: Soin Et Entretien
SOIN ET ENTRETIEN NETTOYER VOTRE APPAREIL N'utilisez pas de nettoyeur à vapeur pour nettoyer cet appareil. La vapeur pourrait pénétrer dans les composants électriques et provoquer un court-circuit. La vapeur sous pression pourrait causer des dommages permanents à la surface et aux composants pour lesquels le fabricant ne peut être tenu ... -
Page 32: Garantie Limitée
GARANTIE LIMITÉE UN AN DE GARANTIE LIMITÉE Dans les 48 États américains contigus, pendant un an de la date d’achat, lorsque cet appareil est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, le garant paiera pour les pièces spécifiées en usine et pour la main-d’œuvre pour corriger les défauts de matériaux ou de fabrication.
