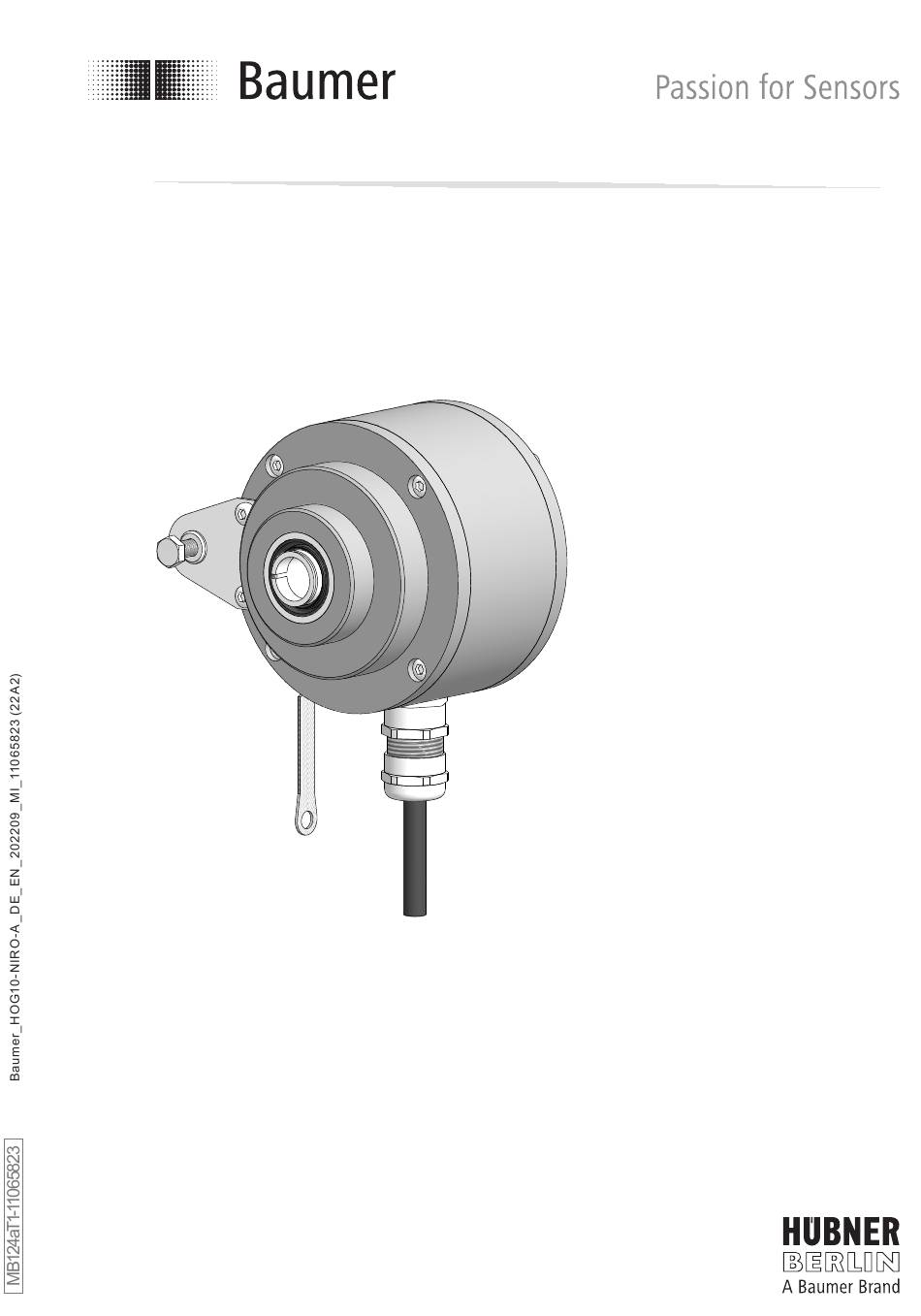

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions HOG 10 - Edelstahl / stainless steel Inkrementaler Drehgeber mit Anschlusskabel ÖLFLEX Incremental encoder with connecting cable ÖLFLEX...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) ........Sicherheitshinweise ..............................Vorbereitung .................................. Lieferumfang ..............................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ........... Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ..........Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ........... - Page 3 Table of contents Table of contents General notes ................................Operation in potentially explosive environments (only with option ATEX) ......Security indications ..............................Preparation ..................................Scope of delivery ............................Required for mounting (not included in scope of delivery) ............Required for dismounting (not included in scope of delivery) ..........
-
Page 4: Allgemeine Hinweise
Zeichenerklärung: Gefahr Warnung bei möglichen Gefahren Hinweis zur Beachtung Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes Information Empfehlung für die Gerätehandhabung Der inkrementale Drehgeber HOG 10 ist ein opto-elektronisches Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per s onal gehandhabt werden darf. 1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer Dauerschmierung ausgestattet sind. Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C. Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +90 °C (UL: -40...+80 °C, >3072 Impulse pro Umdrehung: -25...+90 °C), eingeschränkt im... -
Page 5: General Notes
Information Recommendation for device handling The incremental encoder HOG 10 is an opto electro nic precision measurement device which must be handled with care by skilled personnel only. The expected service life of the device depends on the ball bearings, which are equipped with a permanent lubrication. -
Page 6: Betrieb In Explosionsgefährdeten Bereichen (Nur Bei Option Atex)
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex ec IIC T4 Gc - Normenkonformität: EN IEC 60079-0:2018 EN IEC 60079-7:2015 +A1:2018 - Zündschutzart: - Temperaturklasse: - Gerätegruppe: Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc - Normenkonformität:... -
Page 7: Operation In Potentially Explosive Environments (Only With Option Atex)
Operation in potentially explosive environments Operation in potentially explosive environments (only with option ATEX) The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). -
Page 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. • Ausgangsklemmen vor Fremdspannungen schützen. • Maximale Betriebsspannung nicht überschreiten. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. • Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten. Zerstörungsgefahr durch mechanischen Schock Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen. -
Page 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. •... -
Page 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Einseitig offene Hohlwelle oder Konuswelle Blind hollow shaft or cone shaft with spanner mit Schlüsselfläche SW 17 mm flat 17 mm a/f Spannelement Clamping element (nur bei einseitig offener Hohlwelle) (only for blind hollow shaft) Stützblech für Drehmomentstütze Support plate for torque arm Sechskantschraube M6x18 mm, ISO 4017 Hexagon screw M6x18 mm, ISO 4017 Scheibe B6,4, ISO 7090 Washer B6,4, ISO 7090... -
Page 11: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 15b 15c 3x 3x Drehmomentstütze, als Zubehör erhältlich: Torque arm, available as accessory: Bestellnummer Länge L, Version Order number Length L, version 11043628 67...70 mm, Standard 11043628 67...70 mm, standard 11004078 125 (±5) mm , Standard... -
Page 12: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung - Montage / Preparation - Mounting Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Montage-/Demontageset als Zubehör erhält- Mounting/dismounting kit available as acces- lich: Bestellnr. 11077087, bestehend aus ... sory: Order number 11077087, including ... Gewindestift M6x10 mm, ISO 7436 Setscrew M6x10 mm, ISO 7436 Zylinderschraube M8x45 mm, ISO 4762 Cylinder screw M8x45 mm, ISO 4762 Erforderliches Werkzeug Required tools... -
Page 13: Schritt 3 - Einseitig Offene Hohlwelle
Montage / Mounting Schritt 3 - Einseitig offene Hohlwelle Step 3 - Blind hollow shaft Zentrierbohrung/Center hole DIN 332-D, M6x16 mm 53 mm 52 mm (40...52 mm) 16 mm * Siehe Seite 7 oder 8 See page 7 or 8 Antriebswelle einfetten. Lubricate drive shaft. -
Page 14: Schritt 3 - Konuswelle
Montage / Mounting Schritt 3 - Konuswelle Step 3 - Cone shaft Zentrierbohrung Center hole 1:10 DIN 332-D, M6x16 mm * Siehe Seite 7 oder 8 See page 7 or 8 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can... -
Page 15: Schritt 4
Montage / Mounting Schritt 4 Step 4 Anzugsmoment einseitig offene Hohlwelle: Tightening torque blind hollow shaft: = 6 Nm Anzugsmoment Konuswelle: Tightening torque cone shaft: = 3...4 Nm 17 mm 5 mm 10 mm * Siehe Seite 8 See page 8 MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2) -
Page 16: Schritt 5 - Drehmomentstütze
Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze The torque arm should be mounted sollte spielfrei erfolgen. Ein Spiel von free from clearance. A play of just beispielsweise ±0,03 mm entspricht ±0.03 mm, results in a runout of the einem Rundlauffehler des Gerätes von device of 0.06 mm. -
Page 17: Hinweis Zur Vermeidung Von Messfehlern
Montage / Mounting Hinweis zur Vermeidung von Messfeh- How to prevent measurement errors lern Für einen einwandfreien Betrieb des To ensure that the device operates cor- Gerätes ist eine korrekte Montage, ins- rectly, it is necessary to mount it accu- besondere auch der Drehmomentstütze, rately as described in section 5.1 to 5.5, notwendig, wie beschrieben in Abschnitt which includes correct mounting of the 5.1 bis 5.5. -
Page 18: Schritt 6
Montage / Mounting Schritt 6 Step 6 3 mm Anzugsmoment: 11 * Tightening torque: = 2...3 Nm 1.6x8 mm Anschlusskabel ÖLFLEX, siehe Abschnitt 7.3. Connecting cable ÖLFLEX, see section 7.3. * Siehe Seite 7 oder 8 See page 7 or 8 Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss... -
Page 19: Abmessungen
Abmessungen / Dimensions Abmessungen Dimensions Einseitig offene Hohlwelle Blind hollow shaft (74081) (74081) Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2) -
Page 20: Konuswelle
Abmessungen / Dimensions Konuswelle Cone shaft Positive Drehrichtung Positive rotating direction Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2) -
Page 21: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Assignment significance Betriebsspannung Voltage supply Masseanschluss (0V) Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 Output signal channel 1 Ausgangssignal Kanal 1 invertiert Output signal channel 1 inverted Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1) Output signal channel 2 (offset by 90° to channel 1) Ausgangssignal Kanal 2 invertiert Output signal channel 2 inverted Nullimpuls (Referenzsignal) Zero pulse (reference signal) -
Page 22: Kabelbelegung
Elektrischer Anschluss / Electrical connection Kabelbelegung Cable assignment Das Kabel sollte in einem Stück und ge- Continuous wiring without any splices or trennt von Stromkabeln verlegt werden. couplings should be used. Separate signal cables from power cables. Kabelabschluss: Cable terminating resistance: HTL: 1...3 kΩ HTL: 1...3 kΩ TTL: 120 Ω TTL: 120 Ω Braun/Brown 1 mm = +UB Braun/Brown = K1 Grün/Green = K1... -
Page 23: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 3 mm 1.6x8 mm 10 mm Schritt 2 Step 2 17 mm 5 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2) -
Page 24: Schritt 4
Demontage / Dismounting Schritt 3 Step 3 0.8x4 mm Schritt 4 Step 4 17 mm 6 mm Schritt 5 Step 5 * Siehe Seite 8 See page 8 MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2) -
Page 25: Zubehör
Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6: • Torque arm size M6: Bestellnummer siehe Order number see Abschnitt 4.2 section 4.2 • Montageset für Drehmoment- • Mounting set for torque arm stütze Größe M6 und Erdungs- size M6 and earthing strap: band: Bestellnummer 11077197 Order number 11077197 •... -
Page 26: Technische Daten
Montage / Mounting Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Betriebsspannung: 9...30 VDC (HTL-P, TTL - Version R) 5 VDC ±5 % (TTL) • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 300...5000 (je nach Bestellung) • Phasenverschiebung: 90° ±20° • Tastverhältnis: 40...60 % • Referenzsignal: Nullimpuls, Breite 90° • Abtastprinzip: Optisch •... -
Page 27: Technical Data
Technical data Technical data 10.1 Technical data - electrical ratings • Voltage supply: 9...30 VDC (HTL-P, TTL - version R) 5 VDC ±5 % (TTL) • Consumption w/o load: ≤100 mA • Pulses per revolution: 300...5000 (as ordered) • Phase shift: 90° ±20° •... - Page 28 Baumer Germany GmbH & Co. KG Originalsprache der Anleitung ist Deutsch. Bodenseeallee 7 Technische Änderungen vorbehalten. DE-78333 Stockach Original language of this instruction is German. www.baumer.com Technical modifications reserved. Version: 74081 MB124aT1 - 11065823 Baumer_HOG10-NIRO-A_DE_EN_202209_MI_11065823 (22A2-06.09.2022)
