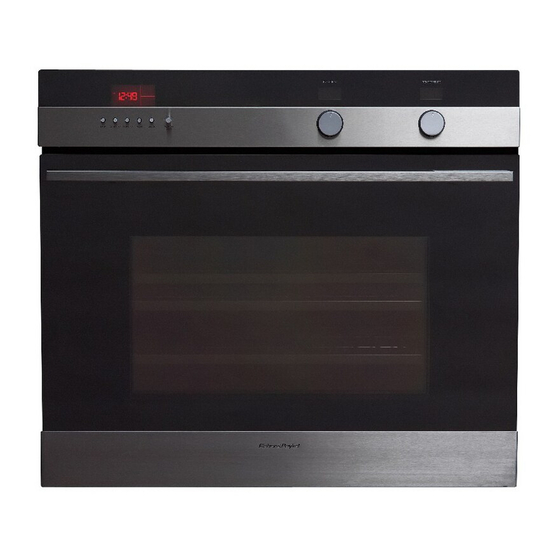

Summary of Contents for Fisher & Paykel OB30DDEPX1
-
Page 1: User Guide
User guide Aerotech oven OB30 models Guide de l’utilisateur Four Aerotech Modèles de série OB30 US CA... -
Page 3: Table Of Contents
Contents Safety and warnings Introduction Using your oven - before you start Setting the clock Using the oven controls Oven functions Using your oven Positioning the shelves Choosing the right bakeware Selecting function and temperature Preheating your oven Using the oven functions... -
Page 4: Safety And Warnings
Please keep the following guidelines in mind when you are using your oven: Electrical Shock Hazard Turn the oven off at the wall before replacing fuses or the oven lamp. Failure to do so may result in death or electrical shock. -
Page 5: Important Safety Instructions
Always keep oven vents unobstructed. Caution. Hot air can blow from the vent at the base of the oven as part of the oven’s cooling system. Do not place aluminum foil, dishes, trays, water or ice on the oven floor during cooking, as this will irreversibly damage the porcelain enamel. - Page 6 Placement of oven racks (shelves): always position racks (shelves) in the desired location while the oven is cool (before preheating). If a rack (shelf) must be removed while the oven is hot, do not let the oven mitts or potholder contact hot heating elements in the oven or the base of the oven.
-
Page 7: Introduction
About your new oven Thank you for buying a Fisher and Paykel built-in multifunctional oven. Now that it is installed and ready to use, you will want to know everything about it to make sure you get excellent results right from the start. This guide introduces you to all its features, as well as giving you a set of cooking guidelines. -
Page 8: Using Your Oven - Before You Start
Setting the clock When your oven is connected to a power supply for the first time, a tone will sound and the clock display will light up. The clock display will show ‘12:00’ and the colon ( : ) will flash. Next, set the clock. -
Page 9: Using The Oven Controls
Using the oven controls In double ovens, knobs on the left are for the upper oven and knobs on the right are for the lower oven. Pushing the oven cavity selector button lets you toggle between the oven cavities, for example if you are setting automatic programs. -
Page 10: Oven Functions
BAKING TRUE AERO: fan plus fan element A concealed heating element surrounding the fan in the rear of the oven heats air, which is then blown into the cavity. The consistent temperature ensures baking is well risen and evenly colored. Cookies are crisp on the outside and chewy in the middle, meat and poultry are deliciously browned and sizzling while remaining juicy and tender. - Page 11 A cooling fan will come on automatically and blow air out below the oven door during the use of most oven functions. It may continue to run after the oven is turned off to keep the door and control panel cool.
-
Page 12: Using Your Oven
To remove a sliding shelf, grip it by its two front corners (making sure you are gripping the wire shelf and the sliding frame together), tilt upwards and pull it out of the oven. To place a sliding shelf in the oven correctly, position it so that the front bar is toward you, as shown. -
Page 13: Choosing The Right Bakeware
A shiny finish may work best for some cakes and cookies, as it reflects some heat and gives a less intensive baking surface. If using dark baking pans, it may be necessary to reduce the oven temperature by 25°F (10°C). It may also be necessary to extend the baking time by a couple of minutes. -
Page 14: Selecting Function And Temperature
Preheat your oven when using the following functions for baking: TRUE AERO, AERO BAKE, BAKE, AERO PASTRY and PASTRY BAKE. These functions are equipped with a fast preheat: the oven will heat to 350°F (175°C) in approximately 10 minutes and to 425°F (225°C) in approximately 15 minutes. -
Page 15: Using The Oven Functions
Important! Do not place aluminum foil, dishes with reflective qualities or any object on the oven floor as this will cause a heat build-up which will irreversibly damage the porcelain enamel. Using your oven ¾... - Page 16 In ROAST function, the initial searing is too hot for roasting bags. Use TRUE AERO, AERO BAKE or BAKE if you are using roasting or oven bags and follow the manufacturer’s guidelines. Broiling Using the BROIL, MAXI BROIL and AERO BROIL functions gives you a healthier alternative to frying.
- Page 17 The additional moisture improves the bread crust. You must place the water or ice in a heat resistant dish and on an oven shelf in positions 1 or 2. Do not put it directly onto the oven floor. Placing water, ice or any dish or tray directly on the oven floor will irreversibly damage the porcelain enamel.
-
Page 18: Using The Meat Probe
During cooking, the display will show the actual internal temperature of the meat. To look at the set internal temperature, press The oven will beep and automatically turn off when the meat reaches the set internal temperature. The temperature and function displays will remain on and the oven light will go out. - Page 19 The internal temperature of the meat will continue to rise by 5-15°F (2-8°C) after you have removed it from the oven, so allow for this in your calculations. Cover with foil and let it rest for 15 to 20 minutes.
-
Page 20: Automatic Cooking
When automatic cooking has finished When cooking has finished, the oven will beep and turn off. The temperature and function displays will go out, and the oven light will go off. COOK TIME and AUTO will flash in the clock display. - Page 21 When automatic stop cooking has finished When the cook time has finished, the oven will beep and turn off. The function and temperature displays will go out, and the oven light will go off. COOK TIME and AUTO will flash in the clock display.
-
Page 22: Cooking Guidelines
The recommendations in the following charts are guidelines. A lot of factors affect the exact time and temperature required for baking, roasting and broiling. Follow the instructions in your recipe or on packaging and be prepared to adjust the oven settings and cook times to achieve the best possible results for you. - Page 23 This chart will help you to match your cooking requirements to the most appropriate cooking function. Note: Recommended method Roasting Roast beef/pork/lamb Roast chicken (whole) Roast chicken (pieces) Roast turkey Vegetables Broiling Steak/Chops/Cutlets Fish Ground meat patties Vegetables Toast Cooking guidelines Alternative method...
- Page 24 Cooking guidelines TRUEAERO Baking American sandwich loaf - Bread 9”x5”/23x13cm loaf pan wholewheat loaf Bread - 9”x5”/23x13cm loaf pan Cornbread Biscuits Muffins, large English scones one shelf Sugar cookies two shelves three shelves Cup cakes/Small cakes Layer cakes, yellow, one shelf white &...
- Page 25 AERO BAKE Baking American sandwich loaf - Bread 9”x5”/23x13cm loaf pan wholewheat loaf Bread - 9”x5”/23x13cm loaf pan Cornbread Biscuits Muffins, large English scones Sugar cookies Cup cakes/Small cakes Layer cakes, yellow, one shelf white & chocolate (8”/20cm round two shelves pans) Layer cake, yellow, one shelf...
- Page 26 Cooking guidelines BAKE Baking American sandwich loaf - Bread 9”x5” /23x13cm loaf pan wholewheat loaf Bread - 9”x5” /23x13cm loaf pan Cornbread Biscuits Muffins, large English scones Sugar cookies Cup cakes/Small cakes Layer cakes, yellow, one shelf white & chocolate (8”/20cm round two shelves pans)
- Page 27 AERO PASTRY Baking Pastry shell baked ‘blind’ bake pastry ‘blind’ then Pumpkin pie add filling Baked cheesecake (in ‘water bath’) bake pastry ‘blind’ then Quiche add filling from scratch Pizza frozen Crème caramel (in ‘water bath’) Crème brulee (in ‘water bath’) PASTRY BAKE Baking Pie crust...
- Page 28 Cooking guidelines MAXI BROIL & BROIL Beef Steaks - rare Steaks - medium Hamburger ground - patties Lamb Chops - medium Chops - well done Pork Chops - well done Ham steak Bacon Sausages Sausages Fish Filets Whole Shelf Broil setting Time (min) 6 or 7 6 or 7 6 or 7...
- Page 29 AERO BROIL Beef rare Boneless roast 1-4 medium lb/ 450-1800g well done Lamb Chops - medium Chops - well done Rack - medium Pork Chops - well done Chicken Whole Boneless pieces Bone-in pieces Fish Filets Whole Cooking guidelines Shelf Temp °F Temp °C 6 or 7...
- Page 30 Cooking guidelines...
- Page 31 Cooking guidelines...
-
Page 32: Care And Cleaning
To remove the side racks, gently push the retaining wire from underneath the lock stud, then swing the lowest edge of the side rack up and out towards the center of the oven until the rack is almost horizontal. The prongs at the top will slide out of the mounting slots. - Page 33 Important! Never leave the sliding shelves in the oven during a self-clean cycle. If you do leave them in the oven, the slides will no longer run smoothly. If you need to relubricate the slides, wipe them with a few drops of cooking oil on a paper towel.
- Page 34 During SELF CLEAN, the soiling will be reduced to a small amount of gray ash. When the oven is cold, remove the ash with a small brush or dry cloth. Then wipe out the oven with a clean damp cloth and dry with a clean lint-free cloth.
- Page 35 Do not turn off the mains power supply to the oven. The fans are needed to cool the oven. Once the oven is cool or below the safe temperature, it will return to normal operation and the clock display will show the time of day.
-
Page 36: User Preference Settings
No error messages or temperature changes will be displayed, however temperature can be adjusted. If you set SABBATH mode with the oven door open, the oven lights will stay on while in SABBATH mode. If you set SABBATH mode with the oven door closed, the oven lights will stay off while in SABBATH mode. - Page 37 C or F in the clock display. Selecting C will convert the CLEAR numbers shown in the temperature display to degrees Celsius, while selecting F will show the oven temperatures in degrees Fahrenheit. Remember that BROIL and MAXI BROIL functions will continue to display percentages rather than temperatures. Press the button to activate.
- Page 38 User preference settings How to change the language Your oven is preset to use Fisher & Paykel’s AERO terminology. This is listed in the languages as LANG USA. However, you may choose to use an alternative, CONV terminology. This is listed in the other languages as LANG DCS.
-
Page 39: Troubleshooting
‘F’ with a number after it. Important! Do not turn off the mains power supply to the oven if you get a fault code. The fans are needed to cool the oven. For safety, this oven is designed to self-cool. Turning off the power while the oven is hot may damage the oven and its surrounding cabinetry. - Page 40 Replace the light bulb. Refer to ‘Care and cleaning’ for details. Oven elements and fans turn off while the door is open so be sure the oven door is properly closed. Note: BROIL functions will only operate with the door closed.
-
Page 41: Warranty And Service
Before you call for service or assistance ... Check the things you can do yourself. Refer to the installation instructions and your user guide and check that: Your product is correctly installed. You are familiar with its normal operation. If, after checking these points, you still need assistance or parts, please refer to the Service & Warranty book for warranty details and your nearest Authorized Service Center, Customer Care, or contact us through our local website listed on the back cover. - Page 42 (FR)
- Page 43 Table des matières Sécurité et mises en garde Introduction Utilisation du four – avant de commencer Réglage de l’horloge Utilisation des commandes du four Fonctions de four Utilisation du four Positionnement des grilles Sélection des plats allant au four adéquats Sélection de fonction et de température Préchauffage du four Utilisation des fonctions du four...
-
Page 44: Sécurité Et Mises En Garde
Sécurité et mises en garde (FR) Fonctionnement Ce four a été soigneusement conçu pour fonctionner en toute sécurité pendant les procédures de cuisson normales. Ne pas oublier les directives suivantes lors de l’utilisation du four : Risque de choc électrique Éteindre le four au niveau du mur avant de remplacer des fusibles ou la lampe du four. - Page 45 Importantes consignes de sécurité Pour réduire le risque d’incendie, de choc électrique, de blessures corporelles et de tout dommage lors de l’utilisation du four, respecter les importantes consignes de sécurité indiquées ci-dessous : Lire intégralement les instructions avant d’utiliser le four. Utiliser le four uniquement aux fins prévues comme il l’est décrit dans les présentes instructions.
- Page 46 Sécurité et mises en garde (FR) Placement des grilles de four : toujours positionner les grilles à l’emplacement désiré lorsque le four est froid (avant le préchauffage). Si une grille doit être retirée pendant que le four est chaud, ne pas laisser les gants isolants ou les maniques entrer en contact avec les éléments chauffants chauds dans le four ou la base du four.
-
Page 47: Introduction
À propos du nouveau four Merci d’avoir fait l’acquisition d’un four encastré multifonctions Fisher & Paykel. Maintenant que celui-ci est installé et prêt à l’emploi, il est important de bien connaître son fonctionnement afi n d’obtenir d’excellents résultats et ce, dès le début. Ce guide présente toutes ses fonctions et off re toute une série de directives relatives à... -
Page 48: Utilisation Du Four - Avant De Commencer
Utilisation du four – avant de commencer (FR) Réglage de l’horloge Lorsque le four est connecté à une alimentation électrique pour la première fois, une tonalité retentira et l’affichage d’horloge s’allumera. L’affichage d’horloge indiquera « 12:00 » et les deux- points ( : ) clignoteront. -
Page 49: Utilisation Des Commandes Du Four
Utilisation du four – avant de commencer Utilisation des commandes du four Dans les fours doubles, les boutons de gauche contrôlent le four du haut et les boutons de droite contrôlent le four du bas. Appuyer sur le bouton de sélection de la cavité du four permet de basculer entre les cavités du four, par exemple, pour configurer les programmes automatiques. -
Page 50: Fonctions De Four
Utilisation du four – avant de commencer (FR) Fonctions de four CUISSON AERO PURE : ventilateur et élément chauffant du ventilateur Un élément chauffant dissimulé entourant le ventilateur au fond du four réchauffe l’air qui est ensuite ventilé dans la cavité. La température homogène garantit un milieu de cuisson idéal pour obtenir des gâteaux bien montés et uniformément dorés. - Page 51 Utilisation du four – avant de commencer GRIL GRIL : élément chauffant intérieur supérieur La fonction GRIL fournit une chaleur intense provenant de la zone intérieure de l’élément chauffant supérieur. Excellente lorsque l’on a besoin de faire griller rapidement une ou deux portions de ses plats préférés habituels, comme des blancs de poulet croustillants ou un steak.
-
Page 52: Utilisation Du Four
Utilisation du four (FR) Positionnement des grilles Placer les grilles coulissantes télescopiques sur les supports-grilles latéraux offre un choix de huit positions de cuisson. Se reporter à la section « Directives de cuisson » pour connaître les positions de grilles recommandées. Positionnement des grilles Toujours positionner les grilles du four AVANT de faire chauffer le four. -
Page 53: Sélection Des Plats Allant Au Four Adéquats
Sélection des plats allant au four adéquats La taille, la forme et le matériau des plats allant au four affecteront le temps de cuisson. Le système gril/rôtissage à trois éléments fournis avec ce four (composé d’un plat, d’une grille et d’une grille à rôtir) est conçu de façon à... -
Page 54: Sélection De Fonction Et De Température
Utilisation du four (FR) Sélection de fonction et de température Pour sélectionner une fonction, tourner le bouton des fonctions du four. Pour sélectionner une température, tourner le bouton de température dans le sens des aiguilles d’une montre. Pour les modèles à deux fours, les boutons sur la gauche sont pour le four du haut et les boutons sur la droite sont pour le four du bas. -
Page 55: Utilisation Des Fonctions Du Four
Utilisation des fonctions du four Cuisson Pour obtenir les meilleurs résultats de cuisson, toujours préchauffer le four à la température recommandée dans la recette. S’assurer que les moules à gâteaux ne se touchent pas les uns les autres ni ne touchent les parois du four en les décalant sur les grilles. - Page 56 Utilisation du four (FR) Rôtissage La fonction RÔTIR produira un rôti moelleux et juteux ayant énormément de goût. Placer la viande sur le système gril/rôtissage sur une grille de manière à ce que le dessus du rôti se trouve au centre du four ou plus bas. Les morceaux tendres doivent être cuits à...
- Page 57 Conseils pour déshydrater les fruits Pour obtenir des fruits déshydratés de haute qualité, sélectionner que des fruits mûrs sans taches. Bien laver les fruits et les sécher en tapotant. Les éplucher le cas échéant. Les fruits non épluchés prendront plus longtemps à se déshydrater. Retirer les noyaux, les queues ou les pépins le cas échéant.
-
Page 58: Utilisation De La Sonde Thermique
Utilisation du four (FR) Utilisation de la sonde thermique Utiliser la sonde thermique pour juger avec précision le degré de cuisson de la viande. La sonde peut être utilisée avec les fonctions AERO PURE, CUISSO AERO, RÔTIR, AERO GRIL et CUISSO NORMAL. - Page 59 Conseils quant à l’utilisation de la sonde thermique La sonde thermique peut être utilisée avec les fonctions de cuisson automatiques. Si la viande atteint la température programmée avec l’heure d’arrêt, la sonde éteindra le four. Étant donné que la température interne de la viande continuera à monter de 2 à 8 °C (5 à 15 °F) après l’avoir retirée du four, il faut donc en tenir compte dans les calculs.
-
Page 60: Cuisson Automatique
Utilisation du four (FR) Cuisson automatique La cuisson à durée automatique (démarrage retardé) allumera et éteindra le four en fonction des périodes que l’on a programmées. Pour régler la cuisson à durée automatique Vérifier que l’horloge affiche la bonne heure. Dans les modèles à... - Page 61 Cuisson à arrêt automatique Il est possible de régler le four à l’option cuisson à arrêt automatique à tout moment pendant la cuisson ou au moment d’allumer le four. Pour régler la cuisson à arrêt automatique Vérifier que l’horloge affiche la bonne heure. Dans les modèles à...
-
Page 62: Directives De Cuisson
Directives de cuisson (FR) Les recommandations figurant les tables suivantes ne sont que des directives. Plusieurs facteurs affectent le temps et la température exacts requis pour cuire au four, rôtir et griller. Suivre les instructions de la recette ou de l’emballage et être prêt à ajuter les réglages du four et les temps de cuisson pour obtenir les meilleurs résultats possibles. - Page 63 Cette table permet de faire correspondre les exigences de cuisson à la fonction de cuisson la plus appropriée. Remarque : Méthode recommandée Rôtissage Rôti de bœuf/porc/agneau Poulet rôti (entier) Poulet rôti (morceaux) Dinde rôtie Légumes Gril Steak/Côtelettes/Escalopes Poisson Steak haché Légumes Toast Directives de cuisson...
- Page 64 Directives de cuisson (FR) AERO PURE Cuisson Pain de mie – moule à Pain pain de 9”x5” /23x13cm Pain complet - moule à Pain pain de 9” x 5”/23x13cm Pain de maïs Biscuits Muffins, larges Scones une grille Biscuits au sucre deux grilles trois grilles Petites génoises...
- Page 65 CUISSO AERO Cuisson Pain de mie – moule à Pain pain de 9”x5” /23x13cm Pain complet - moule à Pain pain de 9”x5” /23x13cm Pain de maïs Biscuits Muffins, larges Scones Biscuits au sucre Petites génoises individuelles/petits gâteaux Gâteaux fourrés, une grille jaunes, blancs et chocolat (moules...
- Page 66 Directives de cuisson (FR) CUISSO NORMAL Cuisson Pain de mie – moule à Pain pain de 9” x 5” /23x13cm Pain complet - moule à Pain pain de 9” x 5” /23x13cm Pain de maïs Biscuits Muffins, larges Scones Biscuits au sucre Petites génoises individuelles/petits gâteaux...
- Page 67 AERO GATEAU Cuisson Fond de tarte cuite « à blanc » faire cuire le fond de Tarte à la citrouille tarte « à blanc » puis ajouter la garniture Cheese-cake au four (au « bain-marie ») faire cuire le fond de Quiche tarte «...
- Page 68 Directives de cuisson (FR) MAXI GRIL et GRIL Bœuf Steaks - saignants Steaks – à point Hamburgers – steaks hachés Agneau Côtelettes – à point Côtelettes – bien cuites Porc Côtelettes – bien cuites Rouelle de jambon Bacon Saucisses Saucisses Poisson Filets Entiers...
- Page 69 AERO GRIL Bœuf saignant Rôti désossé 450 à à point 1 800 g (1-4 lb) bien cuit Agneau Côtelettes – à point Côtelettes – bien cuites Carré – à point Porc Côtelettes – bien cuites Poulet Entier Morceaux désossés Morceaux avec os Poisson Filets Entier...
- Page 70 Directives de cuisson (FR)
- Page 71 Directives de cuisson (FR)
- Page 72 Entretien et nettoyage (FR) Pour retirer et remettre en place les grilles coulissantes et les supports latéraux Pour retirer une grille coulissante, la saisir par ses deux coins avant (en veillant à saisir la grille métallique et le châssis coulissant ensemble), la soulever et la sortir du four. Pour retirer les supports latéraux, enfoncer délicatement le fil de retenue du dessous du goujon de verrouillage, puis basculer le chant le plus bas du support latéral vers le haut et l’extérieur vers le centre du four jusqu’à...
- Page 73 Nettoyage des surfaces en émail vitrifié Le revêtement de l’intérieur du four et la porte interne sont en émail vitrifié et se nettoient pendant le cycle d’autonettoyage. Nettoyage des grilles coulissantes Important ! Ne jamais laisser les grilles coulissantes dans le four lorsqu’un cycle d’autonettoyage est effectué. Dans ce cas, le fonctionnement des coulisses pourrait être compromis.
- Page 74 Entretien et nettoyage (FR) Fonction AUTO NETTOY Un cycle d’autonettoyage prend en général trois heures environ. Ce temps peut être réduit à deux heures ou même entre deux et trois heures. Dans un double four, seul un des fours peut être en fonction autonettoyante te à la fois. Lorsqu’un des fours est en cycle d’autonettoyage, l’autre four ne peut pas être utilisé.
- Page 75 Pour annuler la fonction AUTO NETTOY avant le nettoyage soit terminé Mettre les boutons des fonctions et températures du four en position ARRET/OFF. La mention REFROIPOSNET apparaîtra sur l’affichage des fonctions du four et la porte restera verrouillée jusqu’à ce que la mention FIN NETTOY s’affiche. Important ! Ne pas éteindre l’alimentation de secteur du four.
-
Page 76: Entretien Et Nettoyage
Paramètres de préférence de l’utilisateur (FR) Fonction SELECT UTILIS La fonction SELECT UTILIS permet de configurer certains des paramètres affichés sur le tableau de commande du four. Comment passer à la fonction SELECT UTILIS S’assurer que les boutons de fonctions du four et de température sont à l’arrêt, qu’aucun programme automatique ne fonctionne et l’horloge affiche la bonne heure. - Page 77 Paramètres de préférence de l’utilisateur Comment changer l’échelle de température Entrer en fonction SELECT UTILIS et tourner le bouton de fonctions du four dans le sens des aiguilles d’une montre jusqu’à ce que UNITE TEMP s’affiche. PUSH TO Appuyer sur CLEAR convertira les chiffres indiqués dans l’affichage de température en degrés Celsius, tandis que sélectionner F affichera les températures du four en degrés Fahrenheit.
- Page 78 Paramètres de préférence de l’utilisateur (FR) Comment changer la langue Le four est préréglé pour utiliser la terminologie AERO de Fisher & Paykel. Celle-ci est indiquée dans les langues sous LANG USA. Néanmoins, il est possible d’utiliser une autre terminologie, CONV (convection).
-
Page 79: Dépannage
Codes d’anomalies En cas d’anomalie, le four émet un bip toutes les secondes et un code d’anomalie, la lettre F suivie d’un numéro, s’affiche dans l’affichage d’horloge. Important ! Ne pas éteindre l’alimentation de secteur du four en cas de code d’anomalie. Les ventilateurs sont essentiels au refroidissement du four. - Page 80 Dépannage (FR) Problème La porte du four ne s'ouvre pas Le lampe du four ne fonctionne pas Le four ne chauffe Les aliments cuits au four sont trop dorés sur le dessus ou sur le dessous Les aliments cuits au four sont pâles et pas suffisamment cuits sur la base.
-
Page 81: Garantie Et Service
Avant de demander un service après-vente ou une assistance... Vérifiez les choses que vous pouvez faire vous-même. Consultez les conseils d’installation et le guide d’utilisation et vérifiez : que votre appareil est bien installé. que son fonctionnement normal vous est familier. Si après avoir vérifié... - Page 84 être modifiées à tout moment. Nous vous recommandons de vérifier auprès de votre revendeur que ce manuel décrit le produit actuellement disponible. www.fisherpaykel.com www.fisherpaykel.ca US CA Built-in oven user guide Published: 06/2009 Part No. 599434 B...
