3 Přehled

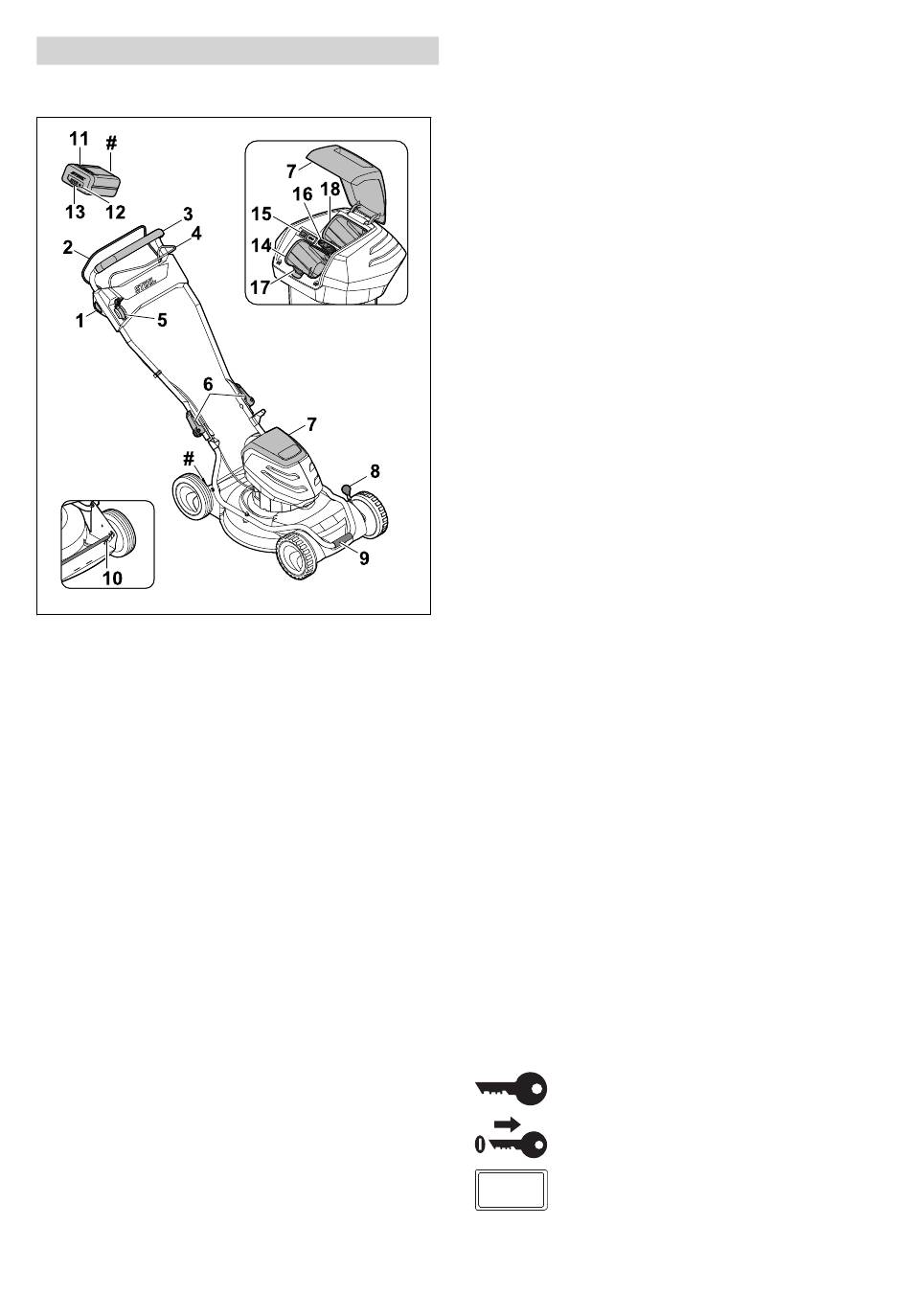

3.1 Sekačka na trávu a akumulátor
1 Blokovací knoflík
Blokovací knoflík umožňuje v součinnosti se
spínacím obloukem pro sečení zapínání
a vypínání řezného nože.
2 Spínací oblouk pro sečení
Spínací oblouk pro sečení zapíná a vypíná
v součinnosti s blokovacím knoflíkem řezný
nůž.
3 Vodicí držadlo
Vodicí držadlo slouží k přidržování, vedení
a přepravování sekačky na trávu.
4 Spínací oblouk pro vlastní pojezd
Spínací oblouk pro vlastní pojezd slouží
k zapínání a vypínání funkce vlastního
pojezdu.
5 Páka
Páka slouží k nastavování rychlosti vlastního
pojezdu.
6 Rychloupínací páka
Rychloupínací páka přitahuje horní díl vodi‐
cího držadla ke spodnímu dílu vodicího drža‐
dla a slouží ke sklápění vodicího držadla.
7 Klapka
Klapka zakrývá akumulátor, spínač ECO
a bezpečnostní klíč, které tím chrání před
znečištěním.
210
8 Páka
Páka slouží k nastavování výšky sečení pro‐
střednictvím polohy předních kol.
9 Transportní držadlo
Transportní držadlo slouží k přepravě
sekačky na trávu.
10 Zadní náprava
Zadní náprava slouží k nastavování výšky
sečení prostřednictvím polohy zadních kol.
11 Akumulátor
Akumulátor napájí sekačku na trávu elektric‐
kou energií.
12 Tlačítko
Tlačítko aktivuje LED na akumulátoru.
13 LED
LED udávají stav nabití akumulátoru a signali‐
zují poruchy.
14 Přihrádka pro akumulátor
Do přihrádky na akumulátor se vkládá aku‐
mulátor.
15 Spínač ECO
Spínač ECO zapíná a vypíná režim ECO.
16 Bezpečnostní klíč
Bezpečnostní klíč aktivuje sekačku na trávu.
17 Aretační páka
Aretační páka přidržuje akumulátor v při‐
hrádce na akumulátor.
RMA 2 RPV:
18 Přihrádka pro akumulátor
Do přihrádky pro akumulátor se vkládá druhý
akumulátor.
RMA 2 RV:
18 Přepravní přihrádka
Do přepravní přihrádky se vkládá náhradní
akumulátor.
# Typový štítek se sériovým číslem stroje
3.2 Symboly
Na sekačce na trávu a na akumulátoru mohou
být umístěny symboly, které mají následující
význam:
Tento symbol označuje bezpečnostní
klíč.
Tento symbol označuje otvor na klíč.
Tento symbol označuje spínač ECO.
ECO ECO
