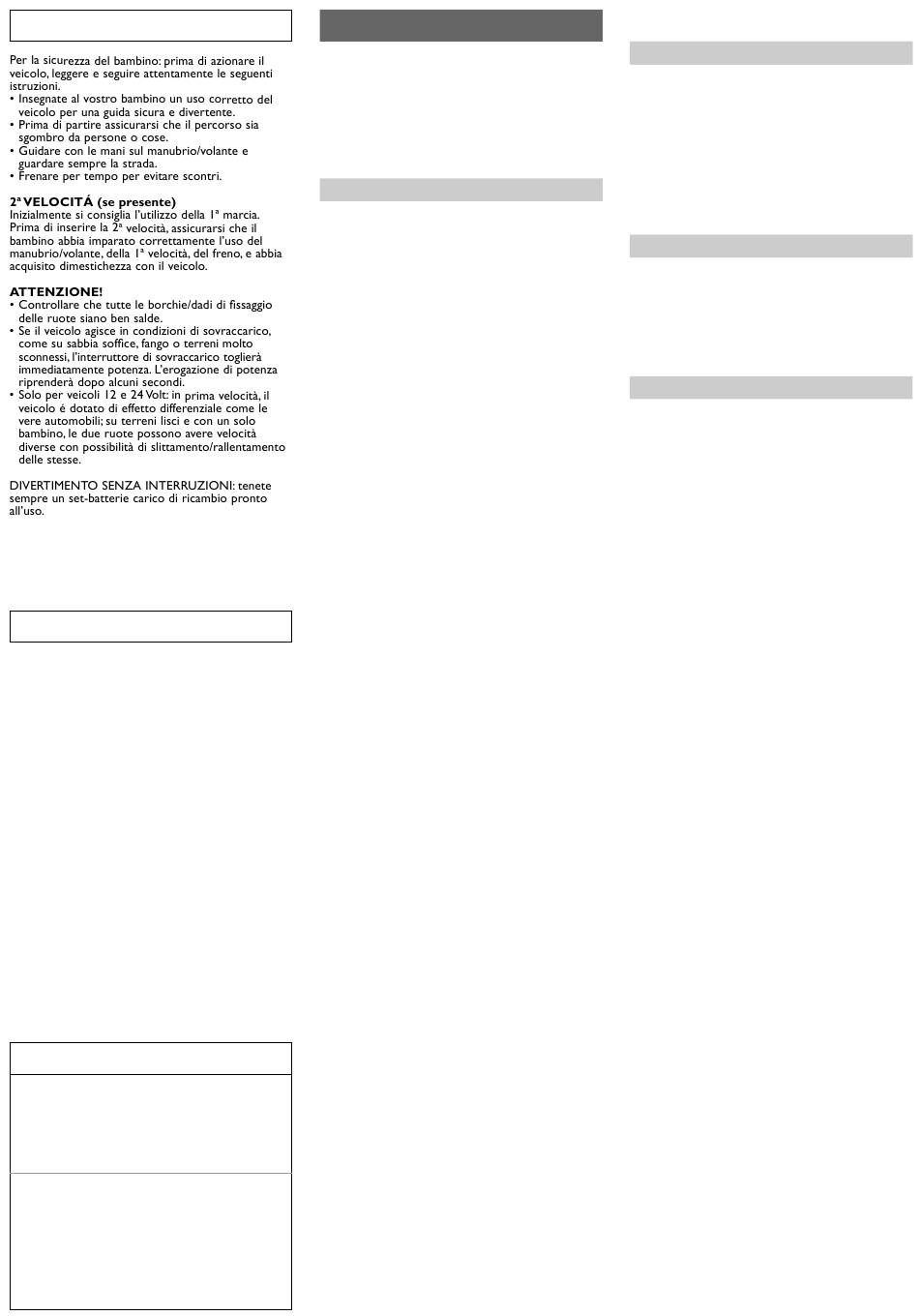

REGOLE PER UNA GUIDA SICURA
PROBLEMI?
IL VEICOLO NON FUNZIONA?
• Verificare che non ci siano cavi scollegati sotto la
piastra dell' acceleratore.
• Controllare il funzionamento del pulsante
dell'acceleratore ed eventualmente sostituirlo.
• Controllare che la batteria sia attaccata all' impianto
elettrico.
IL VEICOLO NON HA POTENZA?
• Caricare le batterie. Se dopo la ricarica il problema
persiste far controllare le batterie ed il caricabatterie
da un centro assistenza.

SERVIZIO ASSISTENZA

offre un servizio di assistenza post-
PEG PEREGO
vendita, direttamente o tramite un network di centri di
assistenza autorizzati, per eventuali riparazioni o
sostituzioni e vendita di ricambi originali.
Per contattare i centri assistenza fare riferimento
all'opuscolo "Centri Assistenza" presente nell'imballo.
Peg Perego è a disposizione dei suoi Consumatori
per soddisfare al meglio ogni loro esigenza.
Per questo, conoscere il parere dei nostri Clienti, è
per noi estremamente importante e prezioso.
Le saremo quindi molto grati se, dopo aver utilizzato
un nostro prodotto, vorrà compilare il
che troverà in Internet
SODDISFAZIONE CONSUMATORE
al seguente indirizzo: www.pegperego.com
segnalando eventuali osservazioni o suggerimenti.

ISTRUZIONI DI MONTAGGIO

ATTENZIONE
LE OPERAZIONI DI MONTAGGIO DEVONO
ESSERE EFFETTUATE SOLO DA ADULTI.
PRESTARE ATTENZIONE A QUANDO SI ESTRAE
IL VEICOLO DALL'IMBALLO.
TUTTE LE VITI E I PICCOLI PEZZI SI TROVANO IN
UN SACCHETTO ALL'INTERNO DELL'IMBALLO.
LA BATTERIA POTREBBE GIA' ESSERE INSERITA
NELL'ARTICOLO.
1 • Inserire l'asta volante da sotto il veicolo
orientando la curvatura del tubo come mostrato
nella figura.
2 • Capovolgere sottosopra il veicolo. Agendo nella
parte anteriore, posizionare la barra sterzo come
mostrato in figura.
3 • Sollevare leggermente le 2 leve sterzo facendole
ruotare fino ad incastrarle nelle estremità della
barra sterzo.
4 • Fissare le 2 leve sterzo alla barra sterzo con le
rispettive rondelle e viti.
5 • Applicare a pressione i coprimozzi alle quattro
ruote.
6 • Infilare nelle sedi che si trovano nella parte
interna di due delle quattro ruote, le rispettive
bussole piccole, come mostrato in figura.
7 • Infilare sulle due leve sterzo, rispettivamente 1
rondella e la ruota.
8 • Inserire una rondella autobloccante nell'apposito
attrezzo mostrato in figura. Attenzione, le
linguette della rondella autobloccante devono
essere rivolte verso l'interno dell'attrezzo (vedi
particolare A).
NOTA: nel sacchetto, troverete un numero
maggiore di rondelle autobloccanti che vanno
conservate nell'eventualita' che se ne rompa una.
9 • Tenendo saldo l'articolo, fissare la ruota come
mostrato in figura. Ripetere l'operazione per l'
altra ruota anteriore.
10 • Inserire 1 rondella autobloccante sull'apposito
attrezzo mostrato in figura. Attenzione, le
linguette della rondella autobloccante devono
essere rivolte verso l'interno dell'attrezzo (vedi
particolare A).
11 • Togliere i tappi grigi di protezione posti sulle
estremità dall'assale posteriore. Infilare l'assale
nell'attrezzo come in figura.
12 • Infilare, fino in fondo, la bussola grande con il
pentagono all'interno di una delle restanti ruote.
13 • Infilare l'assale nella ruota, come mostrato in
figura.
14 • Inserire l'assieme nella zona posteriore del
veicolo (lato motoriduttore) incastrando il
pentagono del motoriduttore nella bussola, come
mostrato in figura.
15 • Infilare, fino in fondo, la bussola grande con il
tondo all'interno della ruota rimasta.
16 • Inserire 1 rondella e la restante ruota dall'altra
parte dell'assale.
17 • Posizionare sull'assale (lato motoriduttore)
l'attrezzo conico usato in precedenza. Facendo
attenzione che non si sposti l'attrezzo, girare il
veicolo sul lato del motoriduttore. Inserendo 1
rondella autobloccante nel restante attrezzo in
dotazione, procedere al fissaggio della ruota (vedi
figura).
18 • Riposizionare il veicolo sulle ruote e procedere
applicando i 4 tappi coproborchia, facendo
attenzione che i denti si aggancino nelle
rispettive cave.
19 • Montare la mascherina anteriore agganciandola a
pressione nelle apposite sedi della scocca.
20 • Applicere le decal A e B alla mascherina.
21 • Applicare i fanali anteriori a pressione.
22 • Inserire il parabrezza nelle tre sedi.
23 • Avvitare lateralmente il parabrezza con le 2 viti.
24 • Connettere la spina del volante e del cruscotto,
come mostrato in figura. Infilare le spine
connesse sotto il volante (vedi particolare A).
25 • Inserire il volante sull'asta volante, allineando i
fori presenti su entrambi gli elementi.
26 • Fissare il volante con l'apposita vite e dado.
ATTENZIONE: il dado si inserisce nel foro
esagonale, la vite nel foro circolare.
27 • Collegare la spina dell'impianto elettrico alla
spina batteria.
28 • Posizionare il supporto sedile agganciando prima
i due denti posteriori (1), poi i due anteriori (2).
29 • Sistemare il sedile nella posizione desiderata
infilando le 2 linguette anteriori e agganciando il
dente posteriore (particolare A). Attenzione: il
QUESTIONARIO
sedile e' predisposto per essere fissato in 3
posizioni diverse a seconda dall'altezza del
bambino.
30 • Fissare il sedile con la vite.
MONTAGGIO
31 • Inserire il rollbar nelle sedi.
32 • Fissare il rollbar con le quattro viti in dotazione.
CARATTERISTICHE E USO DEL VEICOLO
33 • VOLANTE ELETTRONICO: il volante è dotato di
2 pulsanti per la marcia (A marcia avanti, B
retromarcia). I 2 tasti arancioni (C) con led
attivano 8 melodie e, se premuti
contemporaneamente, producono 3 suoni
(rombo motore, clacson e frenata).
• DISPOSITIVO D'ARRESTO: rilasciando i tasti di
marcia posti sul volante, il veicolo si ferma
automaticamente.
34 • Il sedile può essere regolato in lunghezza in tre
differenti posizioni a seconda dell'altezza del
bambino.
SOSTITUZIONE DELLA BATTERIA
35 • Svitare la vite dietro al sedile e sganciare a
pressione il dente del sedile per accedere al vano
batteria.
36 • Svitare il fermabatteria ed estrarlo.
37 • Scollegare le spine premendole lateralmente.
• Estrarre e sostituire la batteria. Ricollegare le
spine e riavvitare il fermabatteria. Richiudere il
sedile riavvitando la vite.
CARICA DELLA BATTERIA
ATTENZIONE: LA CARICA DELLE BATTERIE E
QUALSIASI INTERVENTO ALL'IMPIANTO
ELETTRICO DEVONO ESSERE EFFETTUATE DA
ADULTI.
LA BATTERIA PUÓ ESSERE CARICATA ANCHE
SENZA RIMUOVERLA DAL GIOCO.
• Scollegare la spina A dell' impianto elettrico dalla
spina B della batteria premendo lateralmente.
38 • Inserire la spina del caricabatterie ad una presa
domestica seguendo le sue istruzioni allegate.
Collegare la spina B con la spina C del
caricabatterie.
• A carica ultimata staccare il caricabatteria dalla
presa domestica, poi scollegare la spina C dalla
spina B.
39 • Inserire a fondo, fino allo scatto, la spina B nella
spina A. Ad operazioni ultimate ricordarsi sempre
di rimontare il fermabatteria (nel caso di batteria
smontata), chiudere il vano batteria e fissare il
sedile con la vite.
