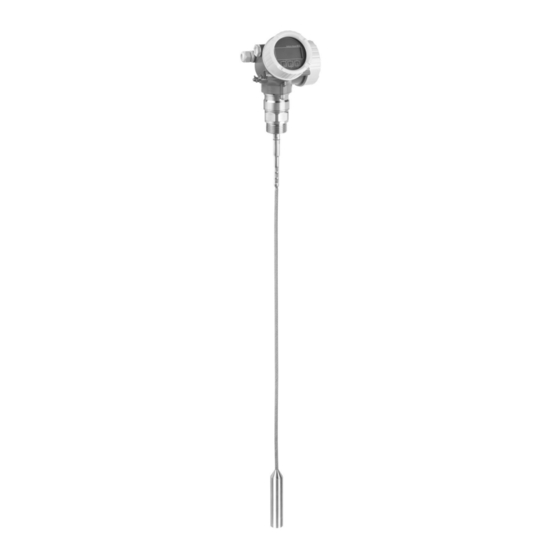

Endress+Hauser Levelflex FMP50 Safety Instructions

Electrical apparatus for explosion-hazardous areas
Hide thumbs Also See for Levelflex FMP50:

Advertisement

Quick Links

Download this manual
XA00516F-E/00/A3/17.17
71366481
0
Products
Safety Instructions
Levelflex
FMP50/51/52/53/54/55/56/57
PROFIBUS PA, FOUNDATION Fieldbus
ATEX: II 1 G Ex ia IIC T6 Ga
II 1/2 G Ex ia IIC T6 Ga/Gb
IECEx: Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
DE Dokument: XA00516F-E
Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche →  5
EN Document: XA00516F-E
Safety instructions for electrical apparatus for explosion-hazardous areas →  15
FR Document: XA00516F-E
Conseils de sécurité pour matériels électriques destinés aux zones explosibles →  25
--
Document: XA00516F-E
Temperaturtabellen / Temperature tables / Tableaux des températures →  35
Solutions
Services

Advertisement

loading

Related Manuals for Endress+Hauser Levelflex FMP50

Summary of Contents for Endress+Hauser Levelflex FMP50

  • Page 1 Products Solutions Services XA00516F-E/00/A3/17.17 71366481 Safety Instructions Levelflex FMP50/51/52/53/54/55/56/57 PROFIBUS PA, FOUNDATION Fieldbus ATEX: II 1 G Ex ia IIC T6 Ga II 1/2 G Ex ia IIC T6 Ga/Gb IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb DE Dokument: XA00516F-E Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche →...
  • Page 2 Con questa dichiarazione e con l'applicazione del marchio CE, il costruttore Производителят Endress+Hauser декларира с това заявление за Endress+Hauser, assicura che il prodotto è conforme alle direttive europee съответствие и с предявяването на сертификата CE, че този продукт vigenti. Prova della conformità è fornita dall'osservanza delle direttive, delle отговаря...
  • Page 3 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Endress+Hauser...

  • Page 5: Table Of Contents

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 PROFIBUS PA, FOUNDATION Fieldbus Inhaltsverzeichnis Zugehörige Dokumentation ..........6 Ergänzende Dokumentation .

  • Page 6: Zugehörige Dokumentation

    • BA01054F/00 (FMP55) • BA01055F/00 (FMP56, FMP57) Ergänzende Dokumentation Explosionsschutz-Broschüre: CP00021Z/11 Die Explosionsschutz-Broschüre ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com -> Downloads -> Suchbereich: Dokumentation ->  Dokumentation: Broschüren und Kataloge -> Textsuche: CP00021Z • Bei Geräten mit Dokumentation auf CD: Auf der CD Herstellerbescheinigungen EU-Konformitätserklärung →...

  • Page 7: Erweiterter Bestellcode

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Erweiterter Bestellcode Der erweiterte Bestellcode (Extended order code) wird auf dem Typenschild dargestellt, das auf dem Gerät gut sichtbar angebracht ist. Weitere Informationen zum Typenschild: Siehe Betriebsanleitung. Aufbau des Erweiterten Bestellcodes FMP5x – ************* A*B*C*D*E*F*G*.. (Gerätetyp) (Grundspezifikationen)
  • Page 8 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Position 4 (Anzeige, Bedienung) Gewählte Option Beschreibung FMP5x Ohne, via Kommunikation SD02, 4-zeilig, Drucktasten + Datensicherungsfunktion SD03, 4-zeilig, beleuchtet, Touch Control + Datensicherungsfunktion 1) 2) Vorbereitet für Anzeige FHX50 + M12 Anschluss 1) 2) Vorbereitet für Anzeige FHX50 + kundenseitiger Anschluss 1) 3) Vorbereitet für Anzeige FHX50 + NPT1/2"...

  • Page 9: Sicherheitshinweise: Allgemein

    – Von isolierten Kapazitäten (z.B. isolierte metallische Schilder) • Veränderungen am Gerät können den Explosionsschutz beeinträchtigen und müssen von Endress+Hauser autorisiertem Personal durchgeführt werden. • Den Zusammenhang zwischen zulässiger Umgebungstemperatur für den Messaufnehmer und/oder Messumformer in Abhängigkeit des Einsatzbereiches und der Temperaturklasse den Temperaturtabellen entnehmen.

  • Page 10: Sicherheitshinweise: Installation

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 • Angaben aus den Temperaturtabellen beachten. • Bei Prozessanschlüssen aus Kunststoff oder bei Kunststoffbeschichtungen: Elektrostatische Aufladung der Kunststoffflächen vermeiden. • Bei zusätzlicher oder alternativer Sonderlackierung des Gehäuses oder anderer metallener Oberflächen: – Gefahr von elektrostatischer Auf- und Entladung beachten.
  • Page 11 • Regeln für die Zusammenschaltung von eigensicheren Stromkreisen beachten. • Das Gerät kann an das Endress+Hauser Servicetool FXA291 angeschlossen werden; Betriebsanleitung und Angaben in dem Kapitel "Überspannungsschutz" berücksichtigen. • Beim Zusammenschalten der eigensicheren Ex ia-Stromkreise des Geräts mit bescheinigten eigensicheren Ex ib-Stromkreisen mit Explosionsgruppe IIC oder IIB: Zündschutzart ändert sich in...
  • Page 12 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 A0022352  3 Version 1: Kleine Kondensatoren verwenden (z.B. 1 nF, 1 500 V Spannungsfestigkeit, Keramik). Die gesamte Kapazität, die am Schirm angeschlossen ist, darf 10 nF nicht überschreiten. Version 2 Abschlusswiederstand Verteiler/T-Box Schirm isoliert Speisegerät/Segmentkoppler Potentialausgleich (in hohem Grade sichergestellt) Feldgerät...

  • Page 13: Sicherheitshinweise: Zone 0

    = 5 nF wirksame innere Kapazität C = 6 nF Service Interface (CDI) Unter Berücksichtigung der folgenden Werte ist das Gerät an das zugelassene Endress+Hauser Servicetool FXA291 oder an ein vergleichbares Interface anschließbar: Service-Schnittstelle = 7,3 V wirksame innere Induktivität L = vernachlässigbar...
  • Page 15 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 PROFIBUS PA, FOUNDATION Fieldbus Table of contents Associated documentation ..........16 Supplementary documentation .

  • Page 16: Associated Documentation

    Supplementary Explosion-protection brochure: CP00021Z/11 documentation The Explosion-protection brochure is available: • In the download area of the Endress+Hauser website: www.endress.com -> Downloads -> Media Type: Documentation ->  Documentation Type: Brochures and catalogs -> Text Search: CP00021Z • On the CD for devices with CD-based documentation Manufacturer's certificates EU Declaration of Conformity →...

  • Page 17: Extended Order Code

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Extended order code The extended order code is indicated on the nameplate, which is affixed to the device in such a way that it is clearly visible. Additional information about the nameplate is provided in the associated Operating Instructions.
  • Page 18 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Position 4 (Display, Operation) Selected option Description FMP5x Without, via communication SD02, 4-line, push buttons + data backup function SD03, 4-line, illum., touch control + data backup function 1) 2) Prepared for display FHX50 + M12 connection...

  • Page 19: Safety Instructions: General

    – Of isolated capacities (e.g. isolated metallic plates) • Modifications to the device can affect the explosion protection and must be carried out by staff authorized to perform such work by Endress+Hauser. • Refer to the temperature tables for the relationship between the permitted ambient temperature for the sensor and/or transmitter, depending on the range of application and the temperature class.

  • Page 20: Safety Instructions: Installation

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 • Observe the information in the temperature tables. • In the case of process connections made of polymeric material or with polymeric coatings, avoid electrostatic charging of the plastic surfaces. • In the event of additional or alternative special varnishing on the housing or other metal parts: –...
  • Page 21 500 V • Observe the pertinent guidelines when interconnecting intrinsically safe circuits. • The device can be connected to the Endress+Hauser FXA291 service tool: refer to the Operating Instructions and specifications in the "Overvoltage protection" chapter. • When the intrinsically safe Ex ia circuits of the device are connected to certified intrinsically safe circuits of Category Ex ib for Equipment Groups IIC or IIB, the type of protection changes to Ex ib [ia] IIC or Ex ib [ia] IIB.
  • Page 22 • For installations which require overvoltage protection to comply with national regulations or standards, install the device using overvoltage protection (e.g. HAW56x from Endress+Hauser). • Observe the safety instructions of the overvoltage protection.

  • Page 23: Safety Instructions: Zone 0

    C = 6 nF Service interface (CDI) Taking the following values into consideration, the device can be connected to the certified Endress+Hauser FXA291 service tool or a similar interface: Service interface = 7.3 V effective inner inductance L...
  • Page 25 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 PROFIBUS PA, FOUNDATION Fieldbus Sommaire Documentation correspondante ......... 26 Documentation complémentaire .

  • Page 26: Documentation Correspondante

    Brochure sur la protection contre les explosions : CP00021Z/11 complémentaire La brochure sur la protection contre les explosions est disponible : • Dans la zone de téléchargement sur le site Internet Endress+Hauser : www.endress.com -> Téléchargements -> Type de média : Documentation ->  Type de documentation : Brochures et catalogues -> Recherche texte : CP00021Z •...

  • Page 27: Référence De Commande Étendue

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Référence de commande La référence de commande étendue (Extended order code) est indiquée sur la plaque signalétique qui est apposée de façon bien visible sur l' a ppareil. Pour plus d' i nformations sur la plaque signalétique : étendue...
  • Page 28 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Position 4 (Affichage, configuration) Option sélectionnée Description FMP5x Sans, via communication SD02, 4-lignes, boutons-poussoirs + fonction de sauvegarde des données SD03, 4-lignes, rétroéclairé, touches optiques + fonction de sauvegarde des données 1) 2) Prêt pour affichage FHX50 + M12 raccordement 1) 2) Prêt pour affichage FHX50 + raccordement spécifique client...

  • Page 29: Conseils De Sécurité : Généralités

    • La modification de l' a ppareil peut altérer la protection contre les risques d' e xplosion et ne peut, par conséquent, être réalisée que par du personnel Endress+Hauser habilité. • La relation entre la température ambiante admissible pour le capteur et/ou le transmetteur en fonction du domaine d' a pplication et de la classe de température est à...

  • Page 30: Conseils De Sécurité : Installation

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 • Tenir compte des données dans les tableaux de température. • En cas de raccords process en matière synthétique ou avec revêtements synthétiques : Eviter le chargement électrostatique des surfaces synthétiques. • En cas de vernis spécial supplémentaire ou alternatif du boîtier ou d' a utres surfaces métalliques : –...
  • Page 31 • Respecter les règles en matière d' i nterconnexion de circuits à sécurité intrinsèque. • L' a ppareil peut être raccordé au service tool FXA291 Endress+Hauser ; tenir compte des instructions du manuel de mise en service et des indications du chapitre "Parafoudre".
  • Page 32 • Pour les installations qui, conformément à des directives ou normes nationales nécessitent un parafoudre : Installer l' a ppareil avec un tel dispositif (par ex. HAW56x d’Endress+Hauser). • Tenir compte des conseils de sécurité du parafoudre. Spécifications optionnelles, Identifiant Nx (Accessoire monté) = NA (Parafoudre type OVP20) Le circuit d' e ntrée à...

  • Page 33: Conseils De Sécurité : Zone 0

    C = 6 nF Interface service (CDI) En tenant compte des valeurs suivantes, l' a ppareil peut être raccordé au service tool FXA291 Endress+Hauser agréé ou à une interface comparable : Interface de service = 7,3 V inductance interne L = négligeable...
  • Page 35 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 PROFIBUS PA, FOUNDATION Fieldbus Table of contents Erläuterungen zum Aufbau ..........36 Notes on the structure .

  • Page 36: Erläuterungen Zum Aufbau

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Erläuterungen zum Aufbau Auszug aus dem erweiterten Bestellcode Gerätetyp FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 Grundspezifikationen Position 1, 2 (Zulassung) Gewählte Option Beschreibung FMP5x ATEX II 1 G Ex ia IIC T6 Ga ATEX II 1/2 G Ex ia IIC T6 Ga/Gb IECEx Ex ia IIC T6 Ga...
  • Page 37 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Optionale Spezifikationen Kennung Jx (Test, Zeugnis) Gewählte Option Beschreibung FMP51 Transmitter für Umgebungstemperatur –50 °C FMP54 Nur in Zusammenhang mit Position 9, 10 (Dichtung) = E1 Nur in Zusammenhang mit Position 5 (Gehäuse) = B oder C Kennung Mx (Sondendesign) Gewählte Option...

  • Page 38: Notes On The Structure

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Notes on the structure Extract from the extended order code Device type FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 Basic specifications Position 1, 2 (Approval) Selected option Description FMP5x ATEX II 1 G Ex ia IIC T6 Ga ATEX II 1/2 G Ex ia IIC T6 Ga/Gb...
  • Page 39 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Optional specifications ID Jx (Test, Certificate) Selected option Description FMP51 Ambient temperature transmitter –50 °C FMP54 Only in connection with Position 9, 10 (Seal) = E1 Only in connection with Position 5 (Housing) = B or C...

  • Page 40: Explications Concernant La Structure

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Explications concernant la Extrait du référence de commande étendue structure Type d' a ppareil FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 Spécifications de base Position 1, 2 (Agrément) Option sélectionnée Description FMP5x ATEX II 1 G Ex ia IIC T6 Ga ATEX II 1/2 G Ex ia IIC T6 Ga/Gb...
  • Page 41 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Spécifications optionnelles Identifiant Jx (Test, certificat) Option sélectionnée Description FMP51 Transmetteur de température ambiante –50 °C FMP54 Seulement en combinaison avec Position 9, 10 (Joint) = E1 Seulement en combinaison avec Position 5 (Boîtier) = B ou C Identifiant Mx (Type de sonde) Option sélectionnée...

  • Page 42: Beispiel-Diagramme Möglicher Deratings / Example Diagrams Of Possible Deratings

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Beispiel-Diagramme möglicher Deratings / Example diagrams of possible deratings / Exemple de diagrammes de déclassements possibles A0022717  10 Endress+Hauser...

  • Page 43: Zone 0: Kompakt/Compact/Compacte; 1 Kanal/1 Channel/1 Voie

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Zone 0:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 1 Kanal benutzt 1 Kanal/1 channel/1 voie Sonde und Elektronikgehäuse: Zone 0 Probe design: compact Position 3 (Power Supply; Output) = E, G: 1 channel used...

  • Page 44: Zone 0: Kompakt/Compact/Compacte; 2 Kanäle/2 Channels/2 Voies

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Zone 0:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 2 Kanäle benutzt 2 Kanäle/2 channels/2 voies Sonde und Elektronikgehäuse: Zone 0 Probe design: compact Position 3 (Power Supply; Output) = E, G: 2 channels used...

  • Page 45: Zone 0, Zone 1: Kompakt/Compact/Compacte; 1 Kanal/1 Channel/1 Voie

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Zone 0, Zone 1:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 1 Kanal benutzt 1 Kanal/1 channel/1 voie Sonde: Zone 0; Elektronikgehäuse: Zone 1 Probe design: compact Position 3 (Power Supply; Output) = E, G: 1 channel used Probe: Zone 0;...

  • Page 46: Zone 0, Zone 1: Kompakt/Compact/Compacte; 2 Kanäle/2 Channels/2 Voies

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Zone 0, Zone 1:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 2 Kanäle benutzt 2 Kanäle/2 channels/2 voies Sonde: Zone 0; Elektronikgehäuse: Zone 1 Probe design: compact Position 3 (Power Supply; Output) = E, G: 2 channels used Probe: Zone 0;...

  • Page 47: Zone 1: Kompakt/Compact/Compacte; 1 Kanal/1 Channel/1 Voie

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Zone 1:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 1 Kanal benutzt 1 Kanal/1 channel/1 voie Sonde und Elektronikgehäuse: Zone 1 Seitenverweise zu den Temperaturtabellen des jeweiligen Gerätetyps: Siehe folgende Auflistung. Probe design: compact Position 3 (Power Supply;...
  • Page 48 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP51 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...
  • Page 49 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP52 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 Position 5 (Gehäuse / Housing / Boîtier) = B E, G –50...
  • Page 50 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP53 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –20 –20 –20 –20 – – –20 –20 –20 –20 – – –20 –20 –20 –20 – – –20 –20 –20 –20 – – Position 5 (Gehäuse / Housing / Boîtier) = C E, G –20...
  • Page 51 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP54 Position 9, 10 (Dichtung / Seal / Joint) = D1 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –196 –40 –40 –40 –196 –5 –196 –40 –40 –40 –196 –5 –196 –40 –40 –40...
  • Page 52 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP54 Position 9, 10 (Dichtung / Seal / Joint) = D2 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –196 –40 –40 –40 –196 –21 –196 –40 –40 –40 –196 –21 –196 –40 –40 –40...
  • Page 53 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Position 5 (Gehäuse / Housing / Boîtier) = C E, G –196 –40 –40 –40 –196 –27 –50 –50 –50 –37 –196 –40 –40 –40 –196 –27 –50 –50 –50 –37 –196 –40 –40 –40 –196 –27 –50...
  • Page 54 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP55 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 Position 5 (Gehäuse / Housing / Boîtier) = B E, G –50...
  • Page 55 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP56 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...
  • Page 56 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP57 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...

  • Page 57: Zone 1: Kompakt/Compact/Compacte; 2 Kanäle/2 Channels/2 Voies

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Zone 1:  Sondendesign: kompakt Kompakt/Compact/Compacte; Position 3 (Hilfsenergie; Ausgang) = E, G: 2 Kanäle benutzt 2 Kanäle/2 channels/2 voies Sonde und Elektronikgehäuse: Zone 1 Seitenverweise zu den Temperaturtabellen des jeweiligen Gerätetyps: Siehe folgende Auflistung. Probe design: compact Position 3 (Power Supply;...
  • Page 58 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP51 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...
  • Page 59 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP52 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 Position 5 (Gehäuse / Housing / Boîtier) = B E, G –50...
  • Page 60 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP53 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –20 –20 –20 –20 – – –20 –20 –20 –20 – – –20 –20 –20 –20 – – –20 –20 –20 –20 – – Position 5 (Gehäuse / Housing / Boîtier) = C E, G –20...
  • Page 61 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP54 Position 9, 10 (Dichtung / Seal / Joint) = D1 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –196 –40 –40 –40 –196 –5 –196 –40 –40 –40 –196 –5 –196 –40 –40 –40...
  • Page 62 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP54 Position 9, 10 (Dichtung / Seal / Joint) = D2 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –196 –40 –40 –40 –196 –21 –196 –40 –40 –40 –196 –21 –196 –40 –40 –40...
  • Page 63 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Position 5 (Gehäuse / Housing / Boîtier) = C E, G –196 –40 –40 –40 –196 –27 –50 –50 –50 –37 –196 –40 –40 –40 –196 –27 –50 –50 –50 –37 –196 –40 –40 –40 –196 –27 –50...
  • Page 64 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP55 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 –50 –40 –40 –40 –50 –35 Position 5 (Gehäuse / Housing / Boîtier) = B E, G –50...
  • Page 65 Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E FMP56 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...
  • Page 66 XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 FMP57 Position 5 (Gehäuse / Housing / Boîtier) = A E, G –40 –40 –40 –40 – – –40 –40 –40 –40 – – –40 –40 –40 –40 – – Position 5 (Gehäuse / Housing / Boîtier) = B E, G –40...

  • Page 67: Zone 0/1, Zone 1: Abgesetzt/Remote/Séparée; 1 Kanal/1 Channel/1 Voie

    Levelflex FMP50/51/52/53/54/55/56/57 XA00516F-E Zone 0/1, Zone 1:  Sondendesign: abgesetzt Abgesetzt/Remote/Séparée; Position 3 (Hilfsenergie; Ausgang) = E, G: 1 Kanal benutzt 1 Kanal/1 channel/1 voie Sonde: Zone 0, Zone 1; Elektronikgehäuse: Zone 1 Optionale Spezifikation, Kennung Mx (Sondendesign) = MB, MC, MD Probe design: remote Position 3 (Power Supply;...

  • Page 68: Zone 0/1, Zone 1: Abgesetzt/Remote/Séparée; 2 Kanäle/2 Channels/2 Voies

    XA00516F-E Levelflex FMP50/51/52/53/54/55/56/57 Zone 0/1, Zone 1:  Sondendesign: abgesetzt Abgesetzt/Remote/Séparée; Position 3 (Hilfsenergie; Ausgang) = E, G: 2 Kanäle benutzt 2 Kanäle/2 channels/2 voies Sonde: Zone 0, Zone 1; Elektronikgehäuse: Zone 1 Optionale Spezifikation, Kennung Mx (Sondendesign) = MB, MC, MD Probe design: remote Position 3 (Power Supply;...
  • Page 72 *71366481* 71366481 www.addresses.endress.com...

This manual is also suitable for:
