WARNING
FOR YOUR SAFETY IF YOU SMELL
GAS:
1. Open windows and evacuate all persons
from the vehicle.
2. Shut off the gas supply at the gas
container or source.
3. Extinguish any open flame.
4. Do not touch electrical switches or use any
phone or radio in the vehicle.
5. Do not start the vehicle's engine or electric
generator.
6. Immediately call your gas supplier or
qualified service technician for repairs.
7. Do not turn on the gas supply until the gas
leak(s) has been repaired.
INSTALLER
CONSUMER
FOR CUSTOMER ASSISTANCE CALL: 1-800-688-9900 USA

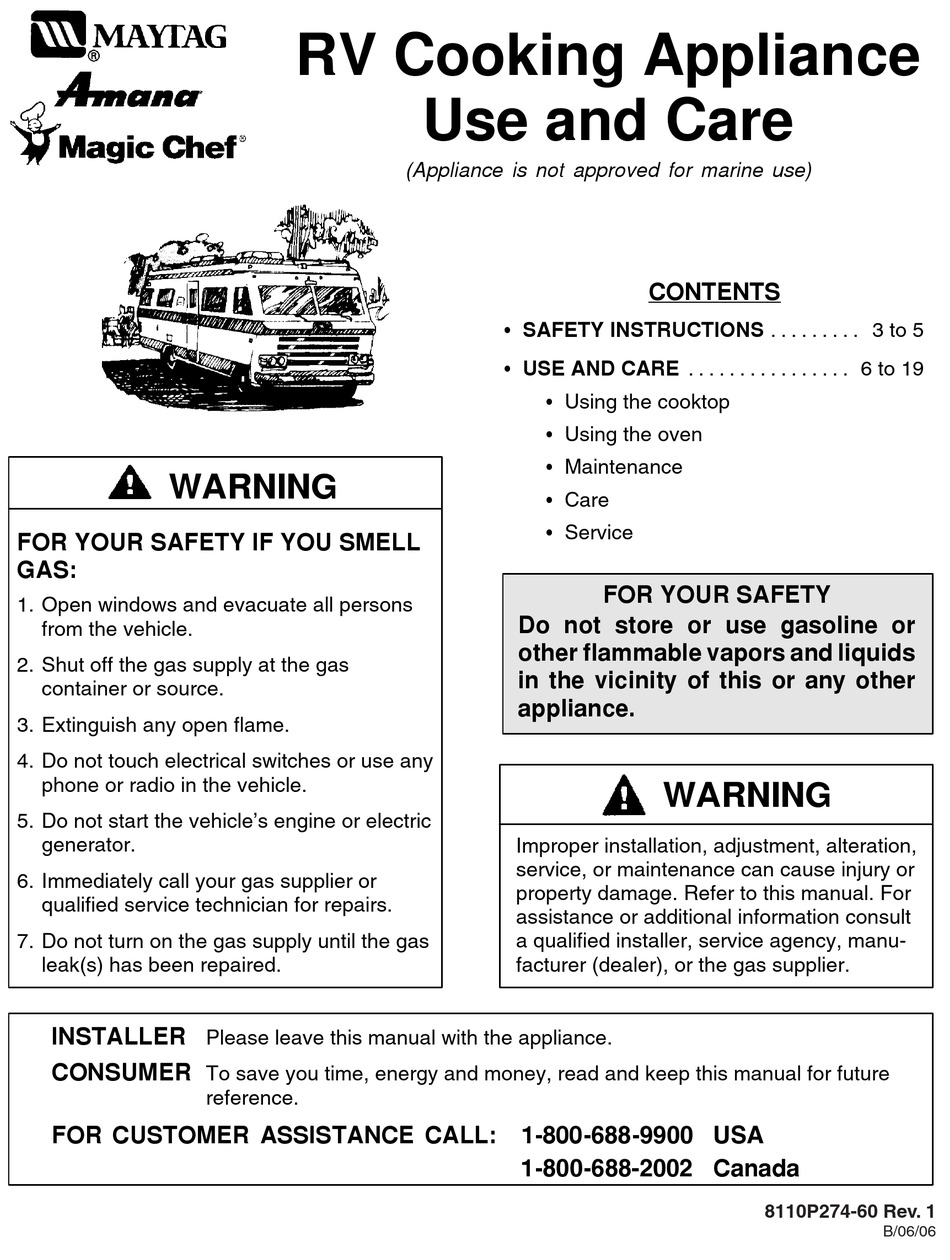

RV Cooking Appliance
Please leave this manual with the appliance.
To save you time, energy and money, read and keep this manual for future
reference.
Use and Care
(Appliance is not approved for marine use)
S SAFETY INSTRUCTIONS
S USE AND CARE
S Using the cooktop
S Using the oven
S Maintenance
S Care
S Service
Do not store or use gasoline or
other flammable vapors and liquids
in the vicinity of this or any other
appliance.
Improper installation, adjustment, alteration,
service, or maintenance can cause injury or
property damage. Refer to this manual. For
assistance or additional information consult
a qualified installer, service agency, manu-
facturer (dealer), or the gas supplier.
1-800-688-2002 Canada
CONTENTS
. . . . . . . . .
. . . . . . . . . . . . . . . .
FOR YOUR SAFETY
WARNING
8110P274-60 Rev. 1
3 to 5
6 to 19
8110P274-60
B/06/06
A/03/06
