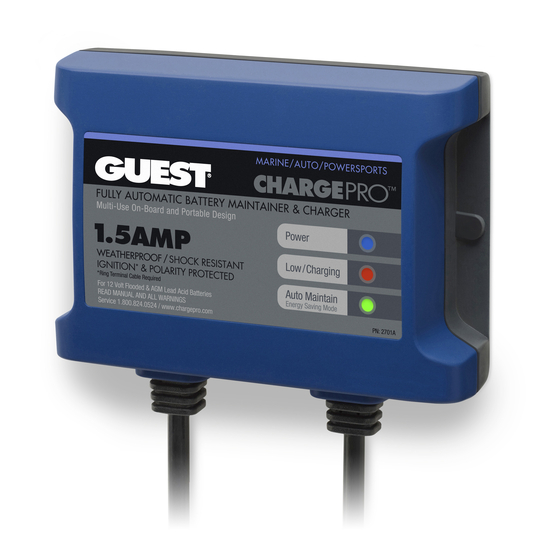

1.5 Amp Battery Maintainer & Charger
Ignition* & Polarity Protected
*Ring Terminal Cable Required
For 1
12V
Flooded, Gel & AGM
Battery
lead acid batteries
Owner's Manual and Installation Guide
Model
Volts
Amps
No. Bat
Part No.
ChargePro 1.5 2701A
12 VDC
1.5
1
IMPORTANT NOTICE
Please save and read all safety, operating and installation instructions before installing or applying
AC power to your Guest
®
ChargePro
™
1.5 Amp Dual Use Maintainer and Charger.
Your
Do not return this product to retailer or dealer for any service or warranty requirements.
Satisfaction
Please call our Customer Care Department at 800-824-0524 from 8:30 am to 5pm
is Important
Eastern Time for any warranty, service or installation assistance.
to Us!
Thank you - Guest
®
Customer Care
For use with 12 Volt Flooded, Gel and AGM (Absorbed Glass Mat) Lead Acid Batteries. Not for 6 Volt Batteries.
Not for 4D and 8D large capacity batteries.
Model Number:
Serial Number:
MARINE/AUTO/POWERSPORTS/TRACTORS
CHARGEPRO 1 .5
TM
IP65
3 Year
Energy Saving
BC
Technology
Weatherproof
Warranty
Cables
Size
AC In
Auto Maintain
Monitored float range
6'
5" x 5.81" x 1.97"
120 +/-
12.9 VDC to 14.1 VDC
10% 60 Hz
Date of Purchase:
Advertisement
Table of Contents
Related Manuals for Guest CHARGEPRO 1.5
Summary of Contents for Guest CHARGEPRO 1.5
- Page 1 120 +/- 12.9 VDC to 14.1 VDC 10% 60 Hz IMPORTANT NOTICE Please save and read all safety, operating and installation instructions before installing or applying AC power to your Guest ® ChargePro ™ 1.5 Amp Dual Use Maintainer and Charger.
- Page 2 TABLE OF CONTENTS Introduction... page 1 Important Safety Instructions... pages 2-9 Product Features... page 10 General Operation... pages 11 Portable Setup... pages 12 Typical Wiring... pages 13 Installation... pages 14-15 Operation... page 16 Maintenance... page 17 Trouble Shooting... page 18 Customer Service &...
- Page 3 1.5, cables, and batteries. Designed to keep 12 volt batteries fully charged during short or long term storage periods, ChargePro 1.5’s Energy Saver mode will monitor and auto maintain a battery when needed WARNING to maintain a full state of charge. ChargePro 1.5 significantly reduces AC power consumption,...
- Page 4 1.5. Incorrect reassembly may result in a risk of electric Figure A Figure B shock or fire. If service or repair is required please call Guest ® customer service at 800-824-0524 between 8:30am-5pm (EST) Monday through Friday, or via www.chargepro.com.
- Page 5 SAFETY INSTRUCTIONS SAFETY INSTRUCTIONS Important Safety Instructions Important Safety Instructions 12. PERSONAL PRECAUTIONS 13. PREPARING TO MAINTAIN AND CHARGE A BATTERY CAUTION CAUTION a. Consider having someone close enough or within the range of your voice to come to your a.
- Page 6 SAFETY INSTRUCTIONS SAFETY INSTRUCTIONS ChargePro 1.5 Location & DC Connection Portable Use with DC Clamps for In-Vehicle Battery ™ Maintaining Safety Precautions 14. CHARGEPRO ™ 1.5 LOCATION 16. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN A VEHICLE. A SPARK CAUTION NEAR BATTERY MAY CAUSE BATTERY EXPLOSION.
- Page 7 SAFETY INSTRUCTIONS GENERAL OVERVIEW Portable Use with DC Clamps for Out-of-Vehicle/Boat Battery Maintaining Standard Product Features Safety Precautions Dual use design, easily configures for on-board or portable use. 17. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE. A SPARK NEAR BATTERY MAY CAUSE BATTERY EXPLOSION.
- Page 8 GENERAL OPERATION PORTABLE SETUP LED Status Center - Operation and Display Typical Portable Set Up with DC Clamps for In-Vehicle Maintaining - Negative Chassis Ground WARNING - Read and Follow all INSTRUCTIONS. FAILURE TO FOLLOW INSTRUCTIONS MAY CAUSE SERIOUS INJURY, DAMAGE OR EXPLOSION, ALWAYS WEAR SAFETY GLASSES. Read and follow all General and Personal Safety Precautions in this manual and those by the battery manufacturer.
- Page 9 WIRING DIAGRAMS INSTALLATION For Ignition Protected Applications On-Board Installation with Ring Ignition Protected On-Board Installed Applications Terminal Cable Assembly Only Ring Terminal Cable Installation for Mounting the ChargePro 1.5 On-Board ™ The ChargePro ™ 1.5 Dual Use Maintainer and Charger can be permanently mounted on-board, a Boat or Under a Hood Requiring Ignition Protected Installation.
- Page 10 5. Auto Maintain Mode: Observe the illuminated Green auto maintain LED. This indicates your 12 volt battery is fully charged. During short or long term storage periods, ChargePro 1.5’s Auto Maintain (Energy Saver) mode will monitor and auto maintain a battery only when needed to maintain a full state of charge.
- Page 11 DC Output Wiring with a DC meter or handheld DC tester. If there is no charge level indication for the Process: Visually inspect all wiring for cuts and abrasions. Contact Guest ® if your battery, please remove the battery and have it tested by your local battery dealer to ChargePro ™...
