Triax TMB 10A Manual

Triax programmable multiband amplifier mounting instruction.


GB
Programmable Multiband Amplifier

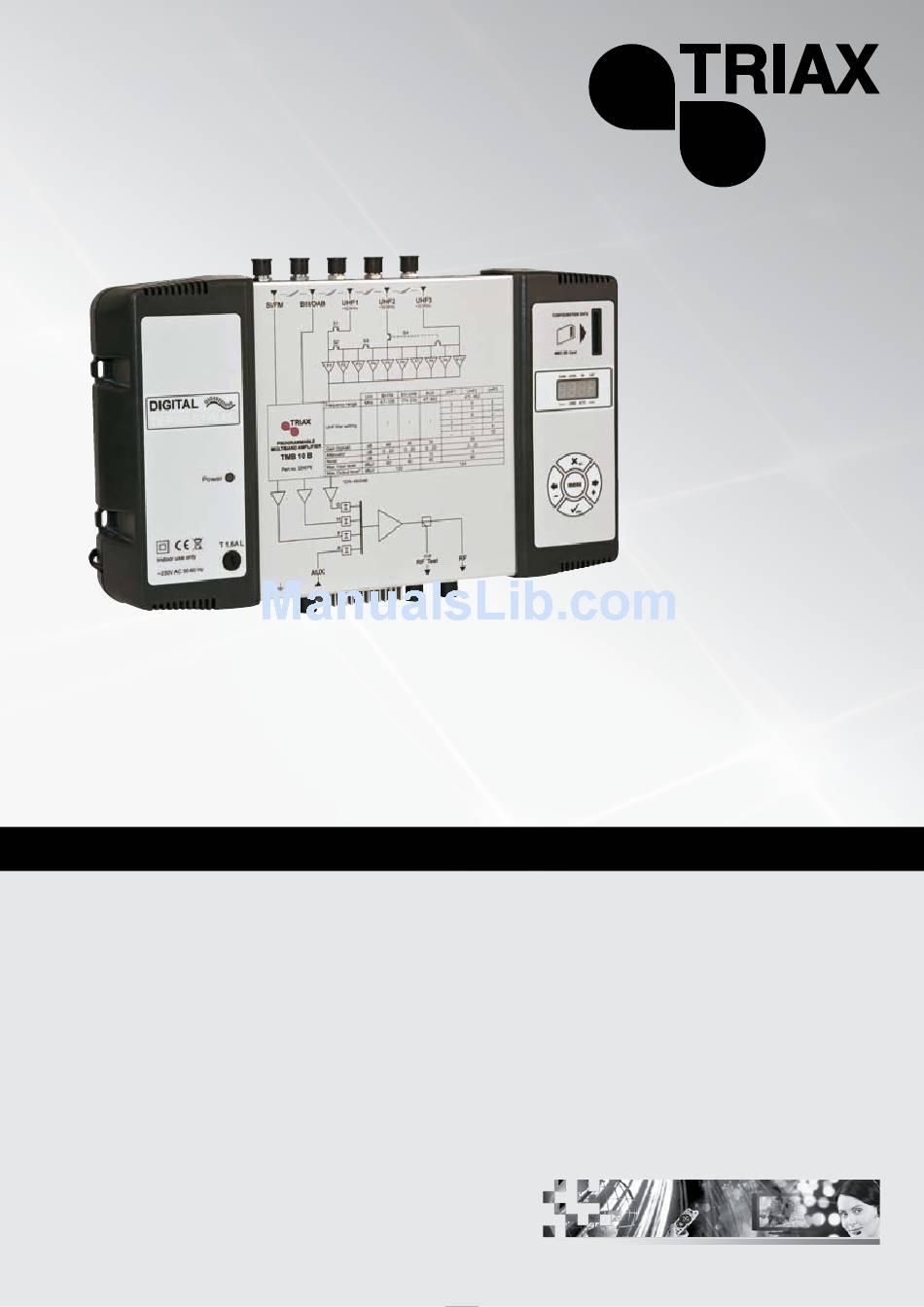

TMB 10A Ref.: 324575
TMB 10B Ref.: 324576
TMB 10S Ref.: 324577
GB | FR | ESP | SE | FI
Mounting instruction
TRIAX - your ultimate connection
1
Next page ->

Summary of Contents

  • Page 1

    Programmable Multiband Amplifier TMB 10A Ref.: 324575 TMB 10B Ref.: 324576 TMB 10S Ref.: 324577 GB | FR | ESP | SE | FI Mounting instruction TRIAX - your ultimate connection...

  • Page 2: Table Of Contents

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B General information ... 2 Safety Instructions ... 3 Installing the unit... 4 t ... 4 Programming the unit ... 5 t ... 5 e ... 5 t ... 6 e ... 6 Menus ...

  • Page 3

    The processing units in the TMB10 range are used to selectively filter analogue and digital UHF channels. These units also couple and amplify VHF programmes according to the satellite band model (IF). TMB10 units have one amplified wide band coupling input; 10 UHF filters, distributed over 3 inputs with programmable bandwidth from 1 to 6 channels (8 to 48 MHz), making it suitable for most situations.

  • Page 4

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Important: The unit should only be opened by a qualified technician. • Disconnect the unit before carrying out any work on it, as some powered components are dangerous (risk of electrical shock).

  • Page 5

    We recommend you install the unit in a sufficiently ventilated place. Natural ventilation must be able to occur through the ventilation grids; leave a minimum space of 15 cm around the unit to ensure maximum ventilation. When installing or cabling the unit, we recommend you disconnect the mains power cable.

  • Page 6

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B A 4-digit display and a keypad are all you need to programme the unit. Follow the procedure below for configuring the various parameters. CHAN Digit 1 ____ When the unit is powered on: •...

  • Page 7

    On powering on, the unit is in standby mode, a light segments flashes across the display: To access the configuration menus, press the menu button until the light segment is under the menu to open and press enter. To summarize: •...

  • Page 8

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B TMB 10A Input Number of filters per UHF input TMB 10B & S Input Number of filters per UHF input Each UHF filter can be configured for a bandwidth of 8 to 48 MHz (1 to 6 channels).

  • Page 9

    Start menu – input menu √ enter √ enter √ enter X esc X esc Distribution of UHF filters U – Distribution of UHF filters on the inputs UHF1, UHF2 and UHF3; Po – Selection of the remote power supply: 12V or 24V Select the sub-menu …...

  • Page 10

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Start CHAN – menu menu √ enter X esc √ enter X esc √ enter X esc √ enter √ enter X esc √ enter X esc • TMB 10S Filter number 1 to 10 (0 for filter no.

  • Page 11

    This function is used to offset the frequency of the filter concerned, to adjust the filters according to the characteristics of the signals received (offset, adjacent channels, etc.). The function only acts on the filter selected √ enter X esc Check the offset on your measurement apparatus.

  • Page 12

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Setting the levels. There are three types of level setting: • “Manual” setting of output levels (LEVEL menu) • automatic alignment of UHF filter output levels to a value entered by the user. (Auto menu, sub-menu LEU) •...

  • Page 13

    Note: Setting of the levels BI-II / BIII / AUX is not automatic. Start menu √ enter X esc √ enter √ enter √ enter X esc X esc X esc AUTO – menu Select the sub-menu … Display the value of the output level …...

  • Page 14

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B TMB units have an SD/MMC interface to save or read configurations and for updating the product. This menu includes 4 sub-menus: • updating of the firmware When the card contains the update file (tm_tmb10.tlp), and the enter key is pressed; the update occurs automatically and the display shows "boot"...

  • Page 15

    CARD Menu Start Continued on next page APL firmware update EHP data memorization InP read configuration files PIN activation and configuration of the PIN code Select the sub-menu The SD/MMC card must be formatted in FAT 16. The files should be placed in the root directory. If the SD/MMC card has no configuration file the display will show noFL during reboot.

  • Page 16

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Continued from the previous page...

  • Page 17

    EHP Export Menu Start Insert the SD card The dot flashes when the process begins Select the file to read When the display flashes, the file has been created on the SD card. Press “enter”, to confirm and overwrite the existing file.

  • Page 18

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B InP Import Menu • TMB 10S Start The dot flashes when the process begins Select the file to read Insert the SD card...

  • Page 19

    • TMB 10S models have two IF amplification channels. The Sat menu is used to configure the remote power supply of the LNB (OFF / 13 /17 V the 9dB equalizer. Start menu SAT – menu √ enter X esc √...

  • Page 20

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Diagram TMB-10A • TMB 10S Unit BI-FM BIII-DAB Frequency range 47÷108 174÷230 UHF filter setting Gain (typical) Attenuator 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B...

  • Page 21

    Diagram TMB-10B Frequency range UHF filter setting Gain (typical) Attenuator Noise Max. Input level Max. Output level* *DIN 45004B Unit BI-FM BIII-DAB UHF1 UHF2 47÷108 174÷230 47÷862 470÷862 – – – – – 0…20 0…20 0…20 0…20 dBµV dBµV UHF3...

  • Page 22

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Diagram TMB-10S • TMB 10S Unit BI-FM BIII-DAB Frequency range 47÷108 174÷230 UHF filter setting Gain (typical) Attenuator 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B...

  • Page 23

    Name Reference / part number Number of inputs AMPLIFICATION Max. VHF/UHF input level BI/FM input gain BIII/DAB input gain AUX input gain Preacc. VHF/UHF input UHF 1/2/3 inputs gain SAT 1 and SAT 2 input gain Preacc. SAT inputs BIII / UHF / SAT Noise factor Attenuator per input Global UHF output attenuator UHF output adjustment by AGC...

  • Page 24

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S...

  • Page 25

    General information ... 2 Safety Instructions ... 3 Installing the unit... 4 t ... 4 Programming the unit ... 5 t ... 5 e ... 5 t ... 6 e ... 6 Menus ... 6 CHAN... 6 LEVEL ... 6 u ...

  • Page 26

    TMB Centrales programmables TMB 10A • TMB 10B Généralités ... 2 Consignes de sécurité ... 3 Installation de la centrale... 4 Programmation de la centrale ... 5 e ... 5 n ... 5 Menus ... 6 CHAN... 6 LEVEL... 6 N ...

  • Page 27

    é é é é é é é é é Les stations de traitement de la gamme TMB10, permettent un filtrage sélectif des canaux UHF numériques et analogiques. Le couplage et l'amplification de canaux VHF sont également assurés par ces stations. Le modèle TMB10S permet également l’amplification de deux bandes BIS (programmes satellites).

  • Page 28

    TMB Centrales programmables TMB 10A • TMB 10B Important : l’appareil ne doit être ouvert que par un technicien qualifié. • Débranchez l’appareil avant toute intervention, car certains composants sous tension sont dangereux (risque d’électrocution). • Pour maintenir la température de l’appareil dans sa plage de fonctionnement normal, veillez à ce que l’air puisse circuler librement autour de l’appareil (éviter les emplacements trop exigus).

  • Page 29

    Nous conseillons d'installer la centrale dans un endroit suffisamment ventilé. Une ventilation naturelle doit pouvoir s'effectuer par les ouïes de ventilation ; laisser un espace minimum de 15 cm autour du produit pour garantir une ventilation maximale. Pour une intervention de montage ou de câblage, nous vous recommandons de retirer le cordon secteur.

  • Page 30

    TMB Centrales programmables TMB 10A • TMB 10B Un afficheur 4 digits et un clavier suffisent pour programmer la centrale. Vous trouverez ci-dessous la procédure à suivre pour configurer les différents paramètres. CHAN Digit 1 ____ A la mise sous tension de l'appareil : •...

  • Page 31

    A la mise sous tension, la centrale est en mode veille, l'afficheur est parcouru par un segment lumineux : Pour accéder aux menus de configuration, appuyez sur le bouton menu pour amener le segment lumineux sous le menu à ouvrir puis appuyer sur enter. En résumé...

  • Page 32

    TMB Centrales programmables TMB 10A • TMB 10B Les centrales TMB possèdent 6 ou 10 filtres UHF configurables. Les filtres UHF se répartissent sur les trois entrées UHF1, UHF2, UHF3 comme indiqué ci-dessous. TMB 10A TMB 10B & S version 1 Entrée...

  • Page 33

    Début menu – input menu √ enter √ enter √ enter X esc X esc Répartition des filtres UHF U – Répartion des filtres UHF sur les entrées UHF1, UHF2 et UHF3; Po – Sélection de la tension de téléalimentation: 12V ou 24V Sélection du sous-menu …...

  • Page 34

    TMB Centrales programmables TMB 10A • TMB 10B Début CHAN – menu Menu √ enter X esc √ enter X esc √ enter X esc √ enter √ enter X esc √ enter X esc • Notice d’utilisation • TMB 10S Numéro du filtre 1 à10...

  • Page 35

    é é é Cette fonction permet un décalage en fréquence du filtre concerné, ceci permet d'ajuster les filtres en fonction des caractéristiques des signaux reçus (offset, canaux adjacents….). CHAN – menu Vérifiez le décalage sur votre appareil de mesure.

  • Page 36

    TMB Centrales programmables TMB 10A • TMB 10B Réglage des niveaux. 3 types de réglage de niveaux sont disponibles : • réglage "manuel" des niveaux de sortie (menu LEVEL) • alignement automatique des niveaux de sortie des filtres UHF sur une valeur saisie par l'utilisateur.

  • Page 37

    é é é Passez dans le menu LEVEL en amenant le segment lumineux sous le marquage LEVEL à l'aide du bouton menu, puis appuyez sur le bouton enter. • Appuyez sur les boutons + ou - pour sélectionner la voie à configurer. •...

  • Page 38

    TMB Centrales programmables TMB 10A • TMB 10B ô ô ô Début menu √ enter X esc √ enter √ enter √ enter X esc X esc • Notice d’utilisation • TMB 10S Remarque : Le réglage des niveaux BI-II / BIII / AUX n'est pas automatique.

  • Page 39

    Les modules TMB possèdent une interface SD/MMC pour mémoriser ou lire des configurations ainsi que pour la mise à jour du produit. Ce menu comprend 4 sous menus : • mise à jour du firmware Lorsque la carte contient le fichier de mise à jour (tm_tmb10.tlp), et que la touche enter est actionnée;...

  • Page 40

    TMB Centrales programmables TMB 10A • TMB 10B CARD Menu Voir page suivante • Notice d’utilisation • TMB 10S Début Sélection du sous-menu La carte SD/MMC doit être formatée en FAT16. Les fichiers sont à placer dans le répertoire racine.

  • Page 41

    Suite de la page précédante...

  • Page 42

    TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S EHP Export Menu Début Insérer la carte SD Début du processus lorsque le point clignote Sélection du fichier à lire Lorsque l’affichage clignote, le fichier a déjà...

  • Page 43

    InP Import Menu Insérer la carte SD Début Début du processus lorsque le point clignote Sélection du fichier à lire Sélection du fichier à lire...

  • Page 44

    TMB Centrales programmables TMB 10A • TMB 10B • Les modules TMB 10S possèdent deux voies d'amplification BIS. Le menu Sat permet de configurer la tension de téléalimentation des LNB (OFF / 13 /17 V 22 kHz et l'égaliseur de 12 dB.

  • Page 45

    é é é Désignation Référence Nombre d'entrées AMPLIFICATION Niveau d'entrée max. VHF / UHF /Sat dBµV Entrée BI/FM Entrée BIII Entrée de couplage VHF-UHF Entrée UHF 1/2/3 Entrée SAT1 et 2 Préacc. Entrées Sat Facteur de bruit BIII / UHF / SAT Atténuateur par entrée Atténuateur global UHF Ns VHF/UHF...

  • Page 46

    TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S...

  • Page 47

    _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________...

  • Page 48

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Importante: La central solo puede ser abierta por personal autorizado o cualificado. • Desconectar la central de la toma de tensión antes de quitar las tapas (riesgo de electrocución). • Para mantener la temperatura del aparato dentro de su rango normal de operación, asegurar la circulación libre de aire alrededor del aparato (evita colocarlo en espacios cerrados).

  • Page 49

    ó ó ó Se recomienda que se instale la central en un lugar suficientemente ventilado. La ventilación natural debe poder circular por las ranuras de la ventilación; deje un espacio mínimo de 15 cm alrededor de la central para asegurar la máxima ventilación. Al instalar o cablear la central, se recomienda que se desconecte el cable de energía eléctrica.

  • Page 50

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Un display de 4 dígitos y un teclado numérico es todo lo que se necesita para programar la central. Siga los pasos de abajo indicados para configurar los diferentes parámetros Cuándo la central esta conectada: •...

  • Page 51

    ó ó Al conectar la central a la red, esta pasa a modo standby (en espera), un segmento luminoso se desplaza a través del display. Para acceder a los menús de configuración, pulse la tecla menú hasta que el segmento luminoso se posicione debajo del menú...

  • Page 52

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Las centrales TMB tienen 6 o 10 filtros UHF configurables. Los filtros UHF pueden distribuirse a las 3 entradas UHF1, UHF2, UHF3 como se muestra a continuación: TMB 10A Número de filtros por TMB 10B &...

  • Page 53

    Start menu – input menu √ enter √ enter √ enter X esc X esc Distribución de los filtros UHF U – Selección de los filtros a las entradas UHF1, UHF2 y UHF3 Po – Selección de la tensión de salida: 12V DC o 24V DC para amplificadores de mástil Selección del sub-menu...

  • Page 54

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B CHAN – menu X esc X esc X esc X esc • TMB 10S Start menu Filtro número 1 a 10 (0 para el filtro no. 10) Seleccione el filtro a configurar √...

  • Page 55

    ó ó ó Esta función es utilizada para compensar la frecuencia del filtro afectado, y ajustar los filtros según las características de las señales recibidas (desviación, canales adyacentes, etc.). La función solo actúa sobre el filtro seleccionado √ enter X esc Compruebe la desviación en su aparato de la medida.

  • Page 56

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Configuración de niveles. Hay tres tipos de configuración de niveles: • “Manual” configuración de niveles de salida (LEVEL menú) • Ajuste automático del nivel de salida de los filtros UHF a un valor fijado por el usuario (menú...

  • Page 57

    ú á ú á ú á Nota: el ajuste de los niveles de BI-II / BIII / AUX no son automáticos. Cuando se activa el GAC (CAG) el nivel de salida de RF de las señales UHF son almacenadas en la memoria.

  • Page 58

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B X esc X esc • TMB 10S Start menu AUTO – menu √ enter Selección sub-menu … √ enter Valor del nivel de salida en el display √ enter … √ enter min.

  • Page 59

    Las centrales TMB tienen un interface SD/MMC para guardar o cargar configuraciones y actualizaciones del producto. Este menú incluye 4 sub-menus: • actualización del firmware Cuando la tarjeta contienen el archivo de actualización (tm_tmb10.tlp), y la tecla enter es pulsada la actualización comienza automáticamente y en el display se puede ver “Boot”.

  • Page 60

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B CARD Menu Inicio Programación menu √ enter X esc √ enter X esc √ enter √ enter √ enter X esc √ enter Continua en la pagina siguiente • TMB 10S APL –...

  • Page 61

    Continuación de la pagina anterior EHP Export Menu...

  • Page 62

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B EHP Menú Export X esc X esc X esc • TMB 10S Start menu CARD – menu √ enter √ enter Seleccione el número de archivo √ enter √ enter Introducir la tarjeta SD/MMC en el slot …...

  • Page 63

    InP Menú Importar Introducir la tarjeta SD/MMC en el slot Start menu CARD – menu √ enter X esc √ enter Cuando el PUNTO esta iluminado, indica que el proceso esta en marcha √ enter X esc … √ enter X esc...

  • Page 64

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B ú ú ú • Los modelos TMB 10 S tienen dos circuitos de amplificación FI. En el menú Sat se puede configurar la alimentación remota del LNB (OFF/13 /17 VDC), activar el generador de 22 khz y el ecualizador de 12 dB.

  • Page 65

    Diagrama TMB-10A Frequency range UHF filter setting Gain (typical) Attenuator Noise Max. Input level Max. Output level* *DIN 45004B Unit BI-FM BIII-DAB UHF1 47÷108 174÷230 47÷862 470÷862 – 0…20 0…20 0…20 dBµV dBµV UHF2 0…20...

  • Page 66

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Diagrama TMB-10B • TMB 10S Unit BI-FM BIII-DAB Frequency range 47÷108 174÷230 UHF filter setting Gain (typical) Attenuator 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B...

  • Page 67

    Diagrama TMB-10S Frequency range UHF filter setting Gain (typical) Attenuator Noise Max. Input level Max. Output level* *DIN 45004B Unit BI-FM BIII-DAB UHF1 UHF2 47÷108 174÷230 47÷862 470÷862 – – – – – 0…20 0…20 0…20 0…20 dBµV dBµV UHF3 950÷2150 0…20...

  • Page 68

    TMB Amplificador Multibanda Programable TMB 10A • TMB 10B Referencia / part number Número de entradas AMPLIFICACION Max. Nivel de entrada VHF/UHF Ganancia entrada BI/FM Ganancia entrada BIII/DAB Ganancia entrada AUX Ecualización entrada VHF/UHF Ganancia entradas UHF 1/2/3 Ganancia entrada SAT 1 y SAT Ecualización entradas SAT...

  • Page 70

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 1. Kom-igång guide TMB Start Start • TMB 10S Packa upp innehållet Läs bruksanvisningen Montera TMB förstärkaren på vägg Anslut antennsignal på respektive ingång Programmera TMB förstärkaren Anslut mätinstrument på utgången Justera nivåerna på...

  • Page 71

    2. Innehåll Kom-igång guide TMB... 2 Innehåll... 3 Säkerhetsföreskrifter ... 4 Anslutningar ... 5 Menyer ... 6 Huvudmeny ... 6 LED Display... 6 Programmeringsknappar ... 6 Start programmering... 7 6.1 CHAN (kanal) meny... 7 6.2 LEVEL (nivå) meny... 8 6.3 IN (inkanal) meny ... 9 6.4 SAT meny...

  • Page 72

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 3. Säkerhetsföreskrifter Driftstemperatur Omgivningstemperaturen får ej överstiga +50 grader. I enlighet med EN 50083 ska jordning utföras. • TMB 10S VARNING Varning. Endast auktoriserade får öppna enheten. Avlägsna strömdelen innan locket öppnas.

  • Page 73

    4. Anslutningar Monterings- Antenningångar hål Strömindikator – LED diod Säkring / T 1,6A Jordnings- anslutning Unit BI-FM BIII-DAB UHF1 UHF2 Frequency range 47÷108 174÷230 47÷862 470÷862 – UHF lter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 Noise Max.

  • Page 74

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 5. Menyer Huvudmeny Huvudmenyn ger åtkomst till sex undermenyer på förstärkaren, (Kanal, Nivå, Ingång, SAT, Kort, Auto). För att välja rätt undermeny, tryck på MENU knappen. En röd liggande diod flyttar sig och markerar den aktuella undermenyn.

  • Page 75

    6. Programmering 6.1 CHAN (kanal) meny Programmering C – kanal meny meny √ enter X esc √ enter X esc √ enter X esc √ enter √ enter X esc √ enter X esc Val av filter – från 1 till 10 (0 = filter nr 10) Välj önskad filter …...

  • Page 76

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 6.2 LEVEL (nivå) meny 1…0 = nr på filter 1..10 H – VHF band (BIII) F – FM band (BI/FM) A – (AUX) G – AGC L – nivå meny •...

  • Page 77

    6.3 IN (inkanal) menu 442 – S4-av; S1, S2, S3-på; 352 – S3-av; S1, S2, S4-på; TMB0-10 B / S 172 – S2-av; S1, S3, S4-på; 082 – S1-av; S2, S3, S4-på; 42 – S4-av; S1, S2, S3-på 33 – S3-av; S1, S2, S4-på TMB-10 A 15 –...

  • Page 78

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 6.4 SAT meny Programmering SAT – meny √ enter X esc √ enter X esc √ enter √ enter • TMB 10S meny Val av SAT ingång Val i undermeny LE – Dämpning: 01…20 Po –...

  • Page 79

    6.5 AUTO menu Programmering meny √ enter X esc √ enter √ enter √ enter X esc X esc OBSERVERA! När AGC är på = ON, i huvudmenyn finns inga andra funktioner möjliga. Dioden blinkar på position “5” (AUTO) i LED displayen när förstärkaren är i AUTO mode.

  • Page 80

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 6.6 CARD (kort) meny OBSERVERA! APL meny – Stoppa in ett SD/MMC kort i läsaren och tryck på ENTER. Om kortet innehåller korrekt mjukvara (filnamn tm_tmb10.tlp),ändras mjukvaran automatiskt och det kommer upp i displayen “Boot”...

  • Page 81

    Från föregående sid √ enter √ enter √ enter √ enter X esc TIPS! Om PIN koden är aktiverad (ON), har man åtkomst till menyerna först efter att rätt PIN kod är utförd Man behöver inte slå in PIN koden igen, om man arbetar genom menyerna inom 30 sekunder. Efter den tiden måste PIN koden slås igen.

  • Page 82

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 6.6.1 EHP (Exportering meny) OBSERVERA!!! SD/MMC kortet måste vara formaterat i FAT16 (FAT i Windows) fil system (ej FAT32) Kontrollera i er PC hur formattering går till. Alla filer (mjukvara och inställningar) måste ligga i root mappen på...

  • Page 83

    6.6.2 InP (Importerings meny) Programmering meny √ enter X esc √ enter √ enter X esc √ enter X esc 7. ÅTERSTÄLL till fabriksinställningar Håll in ESC knappen, anslut nätsladden, alla inställningar försvinner. Det kommer upp siffror “8888” i displayen Stoppa SD/MMC kortet i läsaren KORT –...

  • Page 84

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B 8. Extra funktioner 8.1 Mjukvaru version Tryck “+” och “-“ knappen, i LED displayen visas: Sista årsiffran: 8.2 Fin inställning Fin inställning fungerar bara på aktuellt filter! √ enter X esc •...

  • Page 85

    9. Tekniska specifikationer Ingångar Bandbredd UHF filter combination (TMB-10 A/B/S) TMB-10 A/B Förstärkning TMB-10S Dämpning Dämpning på gemensam utgång Brus Max. Innivå dBuV TMB-10A/B dBuV Max. Utnivå TMB-10S dBuV Selektivitet dB/MHz Försörjning av V/mA förförstärkare V/mA Försörjning av kHz/kHz Test uttag Nätdel V AC / VA Arbets...

  • Page 86

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B TMB10 vahvistinsarjan toiminta perustuu selektiivisiin ja ohjelmoitaviin UHF-alueen kanavasuotimiin. TMB10 –vahvistimissa on yksi monituloinen laajakaistainen vahvistin; 10 UHF -suodinta jotka kukin voidaan ohjelmoida 1 - 6 kanavan leveydelle (8 - 48 MHz) ja kytkeä kolmeen vaihtoehtoiseen tuloliittimeen.

  • Page 87

    Tärkeää: Tämän laitteen saa avata vain valtuutettu huoltohenkilö. • Irroita laite sähköverkosta kytkentöjen ajaksi. • Varmista vapaa ilmankulku (jäähdytys) laitteen ympärillä jotta se toimisi suunnitellulla lämpötila- alueellaan. Vältä laitteen sijoittamista suljettuun tilaan ja varmista että tuuletusaukot ovat esteettömiä. • Varmista että mitään nestettä ei pääse laitteen sisälle. •...

  • Page 88

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Suosittelemme että laite asennetaan riittävästi tuuletettuun tilaan. Luonnollisen ilmanvaihdon tulisi tapahtua tuuletusaukkojen kautta; varmista että jätät vähintään 15 cm tilaa laitteen ympärille. Suosittelemme että laite asennetaan riittävästi tuuletettuun tilaan. Luonnollisen ilmanvaihdon tulisi tapahtua tuuletusaukkojen kautta;...

  • Page 89

    Laite ohjelmoidaan sisäänrakennetun näytön ja näppäimistön avulla. CHAN Digit 1 ____ Kun laite käynnistetään: • Ohjelmointitila on valmiustilassa: • Esiasetus: UHF1 3 UHF -suodinta UHF2 0 UHF -suodinta UHF3 7 UHF -suodinta • Kaikki UHF-suotimet ovat deaktivoituna (näyttö " • Vaimennus on nollassa Laite palautetaan tarvittaessa tehdasasetuksiin seuraavasti: 1.

  • Page 90

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Kun laite kytketään päälle niin näytössä näkyy liikkuva ja vilkkuva osoitin. Pääset asetustilaan painamalla menu –näppäintä kunnes osoitin on haluamassasi kohdassa. Paina sitten enter –näppäintä. Yhteenveto: • Valitse haluamasi toiminto menu -näppäimellä.

  • Page 91

    TMB 10A Tulo Suotimia/UHF-tulo TMB 10B & S Tulo Suotimia/UHF-tulo Jokainen UHF-suodin voidaan ohjelmoida kaistanleveyksille 8 - 48 MHz (1 - 6 kanavaa). Siirry IN –valikkoon siirtämällä näytön osoitin kohtaan IN ja painamalla sitten enter. • Paina uudestaan enter vaihtaaksesi UHF-tulokytkimien tilaa •...

  • Page 92

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Aloitus menu – tulovalikko √ enter √ enter √ enter X esc X esc • TMB 10S U – UHF-tulokytkimien valinta UHF1, UHF2 ja UHF3 tuloille; Po – Esivahvistimen syöttöjännitteen valinta: 12V...

  • Page 93

    Aloitus CHAN – valikko menu √ enter X esc √ enter X esc √ enter X esc √ enter √ enter X esc √ enter X esc C – Channel- Suotimen numerot 1 - 10 (0 = no. 10) Valitse asetettava suodin …...

  • Page 94

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B ä ä ö ä ä ö ä ä ö Hienosäätöä käytetään tarvittaessa vastaanotettavan signaalin vaatimaan hienosäätöön. Säätö vaikuttaa vain valittuun suotimeen √ enter X esc Tarkista offset-asetus mittalaitteellasi. • TMB 10S...

  • Page 95

    Tasojen asetus. TMB-vahvistimissa on kolme erilaista tason säätöä: • Lähtötasojen käsisäätö (LEVEL-valikko) • Suotimien automaattinen lähtötasojen säätö käyttäjän asettamaan tasoon. (Auto-valikko, alivalikko LEU) • Automaattinen UHF-alueen vahvistuksen säätö (Auto-valikko, alivalikko AGC) ä ä ö ä ä ö ä ä ö Siirry LEVEL-valikkoon siirtämällä...

  • Page 96

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Huom: Alueiden BI-II / BIII / AUX -tasojen säätö ei ole automaattinen. Aloitus menu √ enter X esc √ enter √ enter √ enter X esc X esc • TMB 10S –...

  • Page 97

    TMB –vahvistimessa on SD/MMC –korttien lukupaikka joka mahdollistaa asetusten kopioinnin laitteesta toiseen. Tässä valikossa on 4 alivalikkoa: • laiteohjelmiston päivitys Jos kortti sisältää päivitysohjelmiston (tm_tmb10.tlp), niin laite päivittyy automaattisesti enter- näppäimen painamisen jälkeen; näytössä näkyy teksti "boot" päivitysoperaation ajan. • asetusten siirto vahvistimesta muistikortille Valitse EHP-alivalikko ja valitse tiedosto.Näyttö...

  • Page 98

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B CARD -valikko • TMB 10S Aloitus Valitse alivalikko SD/MMC on alustettava muotoon FAT 16. Tiedostot sijoitetaan juuritiedostoon. Jos SD/MMC –kortilla ei ole tarvittavaa tiedostoa, näytössä on uudelleen käynnistettäessä viesti noFL. Jatkuu seuraavalla sivulla APL laiteohjelmiston päivitys...

  • Page 99

    Jatkuu edelliseltä sivulta...

  • Page 100

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S EHP –asetusten vientivalikko Aloitus Asenna SD-kortti Piste vilkkuu kun prosessi alkaa Valitse luettava tiedosto Näyttö vilkkuu kun tiedosto on luotu SD- kortille. Paina “enter” vahvistaaksesi .

  • Page 101

    InP -tulovalikko Asenna SD-kortti Aloitus Piste vilkkuu kun prosessi on käynnissä. Valitse luettava tiedosto...

  • Page 102

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S –vahvistimessa on kaksi IF -vahvistinväylää. Sat-valikossa asetetaan LNB:n jännite (EI / 13 /17 V SAT – menu X esc X esc • TMB 10S ), aktivoidaan 22kHz –ohjaus ja 9dB taajuuskorjain.

  • Page 103

    Kaavio TMB-10A Frequency range UHF filter setting Gain (typical) Attenuator Noise Max. Input level Max. Output level* *DIN 45004B Unit BI-FM BIII-DAB UHF1 47÷108 174÷230 47÷862 470÷862 – 0…20 0…20 0…20 0…20 dBµV dBµV UHF2...

  • Page 104

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Kaavio TMB-10B • TMB 10S Unit BI-FM BIII-DAB Frequency range 47÷108 174÷230 47÷862 UHF filter setting Gain (typical) Attenuator 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV...

  • Page 105

    Kaavio TMB-10S Frequency range UHF filter setting Gain (typical) Attenuator Noise Max. Input level Max. Output level* *DIN 45004B Unit BI-FM BIII-DAB UHF1 UHF2 47÷108 174÷230 47÷862 470÷862 – – – – – 0…20 0…20 0…20 0…20 dBµV dBµV UHF3 950÷2150 0…20...

  • Page 106

    TMB Programmable Multiband Amplifier TMB 10A • TMB 10B Tulojen lukumäärä Vahvistus Max. VHF/UHF tulotaso BIII/DAB vahvistus Preacc. VHF/UHF tulo UHF 1/2/3 vahvistus SAT 1 ja SAT 2 vahvistus BIII / UHF / SAT -kohinaluku UHF-lähdön yhteisvaimennus UHF-lähdön AGC-säätöalue Max. lähtötaso VHF / UHF/ SAT...

  • Page 108

    • TMB 10B 891392A DECLARATION OF CONFORMITY TRIAX confirms that the product conforms to relevant EEC harmonized standards and consequently can carry CE-mark. Relevant harmonized standards: EN 50083 and EN 60065 This document is only valid with the signature of the person responsible for CE-marking by TRIAX •...
