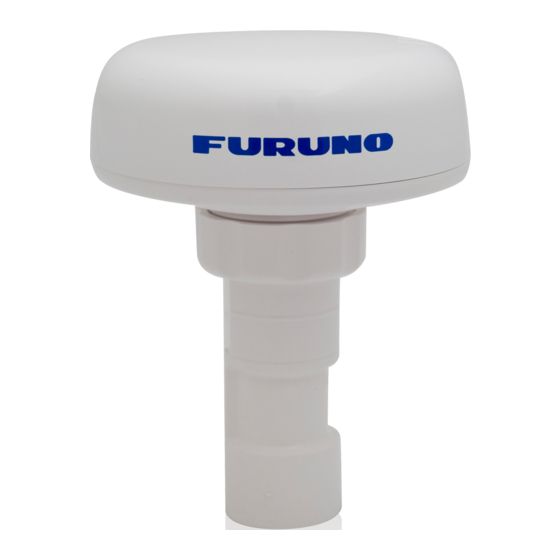

- Page 1 OPERATOR'S MANUAL 取 扱 説 明 書 GPS RECEIVER GPS受信機 GP-330B Model Part no. 17-468-01 rev. 05 www.furuno.com...
- Page 3 How to discard a used battery Some FURUNO products have a battery(ies). To see if your product has a battery, see the chapter on Maintenance. Follow the instructions below if a battery is used. Tape the + and - terminals of bat- tery before disposal to prevent fire, heat generation caused by short circuit.
- Page 4 SAFETY INSTRUCTION The operator of this equipment must read these safety instructions before attempting to operate the equipment. Indicates a potentially hazardous situation which, if not avoided, WARNING could result in death or serious injury. CAUTION Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.
-
Page 5: Table Of Contents
TABLE OF CONTENTS Note: This manual contains both English and Japanese instructions. The Installation Materials, Outline Drawings, and Interconnection Diagram are located at the back of this manual. FOREWORD ........................iv SYSTEM CONFIGURATION ................... v INSTALLATION ......................1 1.1 Equipment Lists ......................1 1.2 Tools &... -
Page 6: Foreword
Thank you for considering and purchasing FURUNO equipment. Feature The GP-330B is a high performance GPS Receiver designed for any type of vessel. This compact and cost-effective receiver offers extremely accurate position fixes, within 3 meters with the WAAS mode activated. -
Page 7: System Configuration
SYSTEM CONFIGURATION Type A : Standard supply : Optional supply : Local supply CAN bus CP20-03200 NavNet 3D Series FI-50 Series Instruments Type B NMEA0183 CP20-03220 Remote Display Unit NavNet vx2 Series Autopilot Current Indicator CP20-03220 ECDIS Radar Scanning Sonar Video Plotter Junction box Type N... -
Page 8: Installation
INSTALLATION Equipment Lists Name Type Code No. Remarks Standard Supply GPS Receiver GP-330B CP20-03200 000-012-581 With CAN bus cable (6 m) (A Type) CP20-03210 000-012-582 No cable (N Type) Installation Materials CP20-03220 000-037-142 With NMEA0183 cable (10 m) (B Type) Optional Supply Cable Assy. -
Page 9: Choosing The Mounting Location
1. INSTALLATION Choosing the Mounting Location For a reliable GPS signal, selecting the best location for the receiver is very important. It can be mounted on a pole, rail, or flat surface. Choose a location that balances the requirements below. •... -
Page 10: Mounting
1. INSTALLATION Mounting 1.4.1 Pole/Rail (Pipe) Mount CAUTION! - Do not use the flush mount materials to mount the unit on a pole. Water may leak into the unit. The nut assembly supplied has standard 1-14" UNS threads that can be screwed to a standard marine antenna mount, extension pole, or rail-mount bracket. -
Page 11: Deck Mount
1. INSTALLATION 1.4.2 Deck Mount Aligment tab GPS receiver (part A) Mount base (part C) Panhead screw (2 pcs.) Flat washer (2 pcs.) GPS connector Spring washer (2 pcs.) Self-tapping screw (3 pcs.) Silicone sealant #10x1/2" Surface bracket (part E) Drain slot (6) Silicone sealant See the outline drawing for mounting hole dimensions and fixing instructions... -
Page 12: Flush Mount
1. INSTALLATION 1.4.3 Flush Mount See the outline drawing for mounting hole dimen- GPS receiver (part A) sions and fixing instructions. Aligment tab Stud (2 pcs.) 1. Remove the label from over the GPS receiver's GPS connector socket. (The label may be discarded.) Apply re- Gasket (part B) movable thread locker to the two studs sup- Arrow... -
Page 13: Wiring, Settings
(See page 8 for location of #5 socket.) Route the cable assembly to the CAN bus device. Coil any excess cable and secure it with a cable tie to prevent damage. Connect the cable assembly to the CAN bus device. GP-330B Termination Resistor: ON... -
Page 14: Network Connection
Terminator 1 T-connector T-connector T-connector Backbone cable Backbone cable connection Use this connection method to connect the GP-330B at the final node in the backbone cable. Use T-type connectors to connect equipment to the backbone cable. GP-330B Termination Resistor: ON Power... -
Page 15: Routing And Connecting The Cable Assembly
2. WIRING, SETTINGS Connect the GPS Receiver at the last node in the network. Insert the contact pin (supplied) into the #5 socket of the GPS Receiver connector to activate the termination resistor. Contact pin inserted in #5 socket 2.1.3 Routing and Connecting the Cable Assembly Route the cable assembly to the CAN bus device. -
Page 16: Nmea 0183 Connection (Type B Or N)
2. WIRING, SETTINGS NMEA 0183 Connection (Type B or N) Wiring outline GP-330B NMEA 0183 Cable Assembly (22-910-03, 10 m, Standard supply for Type B, Optional supply for Type N) Female Extension cable (MJ-A7SPF/SRMD-100, option) Remote Display max. length: 50 m... -
Page 17: Settings For Navnet Vx2
2. WIRING, SETTINGS Settings for NavNet vx2 The following items in the NavNet vx2 menu system are applicable to the GP-330B. For details and operating procedure, see the Installation Manual for your NavNet vx2 model. NAV SETUP menu Set POSITION SOURCE to GPS or ALL. -
Page 18: Maintenance, Troubleshooting
Troubleshooting If position is not found within a reasonable amount of time, check the following items. • Is there power to the GPS receiver? (Check unit that is supplying power to the GP-330B.) • Are all the connections tight? • Does the GPS receiver have a clear view of the sky? •... -
Page 19: Technical Information
Set Query Power On Self Test function $PAMTC,QPS Query part number and serial number versions $PAMTC,QV Query GPS hardware and firmware versions $PAMTC,RESET Reset the GP-330B $PAMTC,SIM Enable/disable Simulate Mode $PAMTX Pause or resume all automatic transmission of messages $PFEC,pireq... -
Page 20: Nmea 2000 Pgn Commands
4. TECHNICAL INFORMATION NMEA 2000 PGN Commands Transmitted NMEA 2000 PGNs PGN 059392 ISO Acknowledgment PGN 060928 ISO Address Claim PGN 065285 Proprietary: Boot State Acknowledgment PGN 065287 Proprietary: Access Level PGN 126208 Acknowledge Group Function PGN 126464 PGN List - Transmit/Received PGN's Group PGN 126720 Addressable Multi-Frame Proprietary PGN 126992... -
Page 21: Specification
FURUNO GP-330B SPECIFICATIONS OF GPS RECEIVER GP-330B GENERAL Receiving frequency 1575.42 MHz Tracking code C/A code, WAAS Number of channels GPS: 65 channels parallel, 12 satellites; WAAS: 1 channel Accuracy GPS: 10m approx. (2drms) WAAS: 3m approx. (2drms) Position fixing time... - Page 23 重要なお知らせ • 取扱説明書の一部または全部の転載、複写は著作権者である当社の許諾が必要です。無断転 載することを固くお断りします。 • 製品の仕様ならびに取扱説明書の内容は予告なく変更することがあります。 • 画面に表示される内容は、システムの設定や動作状態によって異なります。したがって、本 書内に掲載してあるイラストは画面の表示と異なる場合があります。 • お客様が本書の内容に従わずに本機または本ソフトウェアを取り扱われたり、または当社お よび当社指定の者以外の第三者により改造・変更されることに起因して生じる障害等につい ては、当社は責任を負いかねますのでご了承ください。 • お買い上げの機器を廃棄するときは、産業廃棄物として地方自治体の条例または規則に従っ て処理してください。詳しくは、各地方自治体に問い合わせてください。 • 本マニュアルに記載されている社名、製品名は、一般に各開発メーカーの登録商標または商 標です。...
- Page 24 安全にお使いいただくために 必ずお守りください お使いになる人や他の人への危害、財産への損害を未然に防止するため、以下のことを必ずお 守りください。表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、本 書では次の表示で区分し、説明していますので十分に気をつけてください。...
- Page 25 目 次 はじめに.......................... iv システム構成........................v 1 章 装備 ........................1 構成表 ............................. 1 工具..............................1 取付け場所............................2 取付け ............................. 3 1.4.1 パイプマウント..........................3 1.4.2 デッキマウント..........................4 1.4.3 フラッシュマウント ........................5 2 章 結線 ........................6 CAN bus との接続（A 仕様、N 仕様） .................... 6 2.1.1 単独接続...
-
Page 26: はじめに
はじめに このたびは、当社製品をお買い求めいただき、誠にありがとうございます。当社は 1948 年の創 業以来、数々の舶用電子機器を製造販売しており、性能、品質、信頼性については全世界の ユーザーの方々から高い評価を受けています。本機は、厳しい品質管理のもとで設計・製造さ れていますので、性能・耐久性ともに安心してご使用いただけます。この取扱説明書をよくお 読みいただき、本来の性能を十分発揮させていただきますようお願い申し上げます。 特徴 GP-330B は様々な船に対応できる高性能な GPS 受信機です。本機は WAAS システムを利用す ると、3 メートル以内の誤差で本船の位置を測位できます。 本機の主な特徴は次のとおりです。 • 同時に最大 12 個の衛星を追尾可能 • CAN bus や NMEA0183 形式で測位データを出力可能 • 測定開始から約 60 秒以内に船位確定 • NavNet 3D の測位センサーとして最適 *1：古野電気株式会社の登録商標... -
Page 27: システム構成
システム構成 基本構成を実線で表示します。 A 仕様 B 仕様 N 仕様... -
Page 28: 章 装備
1 章 装備 構成表 名称 型式 コード番号 数量 備考 標準支給品 GP-330B GPS 受信機 CP20-03200 000-012-581 CAN bus 6m ケーブル付き（A 仕様） CP20-03210 000-012-582 ケーブルなし（N 仕様） 工事材料 CP20-03220 000-037-142 NMEA0183 用、ケーブル長 10m（B 仕様） オプション 33-1209-01 001-193-460-10 CAN bus 用、6m ケーブル組品 33-1209-02 001-193-470-10 CAN bus 用、10m... -
Page 29: 取付け場所
1 章 装備 取付け場所 GPS 受信機を装備するときは、以下の点に留意してください。 • 周囲に障害物のないところを選ぶ。 • 水しぶきが当たらないところを選ぶ。 水しぶきが当たると、水が凍って GPS 信号を受信しにくくなる可能性があります。 • VHF 無線機、インマルサットアンテナ、レーダー、他のアンテナから離れたところを選ぶ。 本機と他の機器との距離は、下図を参考にしてください。 • レーダービームから外れたところを選ぶ。 レーダービームは GPS 信号の受信を妨害する恐れがあります。 • 十分に高いところを選ぶ。 フラッシュマウント、デッキマウント：取付面水平 パイプマウント：パイプが垂直 • ヨットの場合、マストの頂上に取り付けない。 揺れで正確な位置測定ができなくなる恐れがあります。 • 踏んだりつまずいたりするような恐れのあるところに取り付けない。 • 本機の底面部も点検できるようなスペースを確保する。 • 他の電子機器や、高電圧機器からの干渉を出来るだけ受けないような位置を選ぶ。 たとえば、レーダーや無線機、エンジン、発電機などからは少なくとも 1m は離してくださ い。... -
Page 30: 取付け
1 章 装備 取付け 注）パイプマウントにはパイプマウントキットを使用し、デッキマウントにはデッキマウント キットを使用し、フラッシュマウントにはフラッシュマウントキットを使用してくださ い。パイプマウントにフラッシュマウントキットを使用すると、漏水の原因となります。 1.4.1 パイプマウント 支給のナット組品には 1-14 UNS ネジ（ユニファイネジ）が切ってあり、受信機ハウジングおよ びパイプに取り付けることができます。装備する前に、パイプを船体に固定します。 1. ブラケット（E 部、1.4.2 項のイラスト参照）からハウジング（C 部）を外します。 2. GPS 受信機ソケット（受信機の底面）からラベルをはがします（ラベルは廃棄） 。 3. 支給の平座金（2 個） 、バネ座金（2 個） 、+ ナベ小ネジ（2 本）を使って、GPS 受信機 （A 部）にハウジング（C 部）を固定します。 ネジのトルクは 1.35Nm です。 4. ケーブルをパイプの中心から出すか、横（溝）から出すかを決め、ケーブルの 5 ピン コネクタ側をナット組品（ナットとアダプタ）の上から通します。... -
Page 31: デッキマウント
1 章 装備 7. GPS 受信機の船首マークを前方に向けて、ハウジングをナットで固定します。 ナットは必ず手で回し、締めすぎないように注意してください。 1.4.2 デッキマウント 巻末の外寸図を参考に取り付けてください。 1. ブラケット（E 部）からハウジング（C 部）を外します。 2. GPS 受信機ソケット（受信機の底面）からラベルをはがします（ラベルは廃棄） 。 3. 支給の平座金（2 個） 、バネ座金（2 個） 、+ ナベ小ネジ（2 本）を使って、GPS 受信機 （A 部）にハウジング（C 部）を固定します。 ネジのトルクは 1.35Nm です。 4. 手順 3 で組み合わせた GPS 受信機 / ハウジングにブラケット（E 部）をねじ込み、鉛 筆でブラケットに船首マーク位置の印を付け、ブラケットを外します。... -
Page 32: フラッシュマウント
1 章 装備 14. ケーブルを左回りに 3 回半ねじり、ハウジングに GPS 受信機を固定します。 ナットは必ず手で回し、締めすぎないように注意してください。 1.4.3 フラッシュマウント 巻末の外寸図を参考に取り付けてください。 1. GPS 受信機ソケットからラベルをはがします（ラベルは廃棄） 。 2. 支給のロッド（寸切りボルト：2 本）に取外し可能なネジロック剤を塗り、GPS 受信 機（A 部）の底面からロッドをねじ込みます。 3. パッキン（B 部）の矢印を船首方向に向けて、装備場所に配置し、取付け穴（2 個）と ケーブルを通す穴の位置に印を付けます。 4. 6mm の錐を使ってロッド取付け穴を 2ヵ所 , および 38mm の錐を使ってケーブル穴を 1ヵ所開けます。 グラスファイバーの場合、ゲルコートがしみこむまで、逆側からドリルで穴を開け、表面 のひびを最小限におさえます。 5. ケーブルの 5 ピンコネクタ側をパッキンの上から通し、船体に開けたケーブル穴に通 します。... -
Page 33: 章 結線
2 章 結線 CAN bus との接続（A 仕様、N 仕様） 本機の LEN（Load Equivalency Number）は 2 です。LEN とは、CAN bus から供給される電源に おいて、機器が消費する電流の単位で、CAN bus ネットワークの設計に重要なものです。 2.1.1 単独接続 本機を CAN bus フォーマット機器と直接接続します。このとき終端抵抗をオンにします。ケー ブルが長すぎる場合は、ループに巻いて結束バンドでしばっておきます。 本機の終端抵抗 コネクタの 5 番ソケットにコンタクトピン（工事材料）を差し込むと、本機の終端抵抗がオン になります。... -
Page 34: ネットワーク接続
2 章 結線 2.1.2 ネットワーク接続 基幹（バックボーン）ケーブルの途中に接続 本機のケーブル（ドロップケーブル）を CAN bus ネットワークの T 型コネクタ（LTWSS- 050505-FMF-TS001、あるいは同等品）に接続します。基幹ケーブルにはライトケーブル（軽量 タイプ）が使用できます。基幹ケーブルの両端に終端器を取り付けます。CAN bus ネットワー クでは 2 つの終端器を取り付けてください。3 つ以上取り付けると性能が低下します。本機の 終端抵抗はオフのままにします。 基幹ケーブルの端に接続 基幹ケーブルの端のノードの T 型コネクタに GP-330B を接続する場合は、本機の終端抵抗をオ ンにします。... -
Page 35: Nmea0183 との接続（B 仕様、N 仕様
2 章 結線 NMEA0183 との接続（B 仕様、N 仕様） 結線図 注）リモートディプレイ、NAVnet 以外の機器と接続する場合は、巻末の相互結線図を参照く ださい。 配線 本機から NMEA0183 フォーマットの機器まで配線します。ケーブルは最大 50m まで延長可能 です。ケーブルが長すぎる場合は、ループに巻いて結束バンドでしばっておきます。 NavNet との接続 本機を NavNet に接続した場合、下記の設定を行ってください。操作手順などの詳細について は、NavNet の装備要領書を参照してください。 航法装置設定メニュー [ 外部航法装置選択 ] を [ 古野 GPS センサー ] または [ 全て ] に設定します。 GPS センサー設定メニュー... -
Page 36: 章 保守点検
3 章 保守点検 ふだんの保守点検 GP-330B はほとんどお手入れする必要はありませんが、定期的に水を湿らせた布でこびりつい た汚れや水あかをふいてください。 故障かなと思ったら 故障かなと思ったら、まず次のような点検を行ってください。 • GPS 受信機に電源が入っているか。 （GP-330B に電源を供給している機器をチェックする。 ） • すべての機器が確実に接続されているか。 • GPS 受信機の周りに障害物がないか。 • 他のアンテナや機器からの干渉はないか。 • ケーブルが傷んでいないか。 • GPS 受信機が傷付いていないか。 • GPS 受信機に着氷していないか。... -
Page 37: Nmea0183 センテンス
4 章 入出力センテンス、PGN NMEA0183 センテンス 本機で採用している NMEA0183 の出力センテンスは以下のとおりです。 $GPDTM* 測地系 $GPGGA* GPS の測位状況 $GPGLL* 緯度・経度 $GPGSA GPS の DOP 値と衛星番号 $GPGSV 視界内の衛星情報 $GPRMC* GPS 航法情報 $GPVTG* 進路、対地船速 $GPZDA* UTC 時刻、日付 $PFEC,pidat $PFEC,pireq への応答 *: デフォルト出力... -
Page 38: Nmea2000 Pgn
4 章 入出力センテンス、PGN NMEA2000 PGN 本機で採用している NMEA2000 の PGN（パラメータグループナンバー）は以下のとおりです。 送信 PGN059392 応答 PGN060928 アドレス要求 PGN065285 起動状態応答（メーカー独自） PGN065287 アクセスレベル（メーカー独自） PGN126208 要求 / 命令応答グループ機能 PGN126464 送受信 PGN リスト PGN126720 アドレス可能マルチフレーム（メーカー独自） PGN126992 システム時刻 PGN126996 製品情報 PGN126998 構成情報 PGN127258 磁気偏差 PGN129025 緯度・経度 PGN129026 対地船速、進路 PGN129029 GNSS 測位位置... - Page 39 FURUNO GP-330B GPS 受信機 GP-330B 仕様 １．総合 (1) 受信周波数 1575.42 MHz (2) 受信コード C/A コード、WAAS (3) チャンネル数 GPS: 65 チャンネル、12 衛星追尾、パラレル WAAS: 1 チャンネル (4) 測位精度 GPS: 10 m 以下（2drms） WAAS: 3 m 以下（2drms） (5) 初期捕捉時間 約 60 秒（コールドスタート時） (6) 追尾速度...
