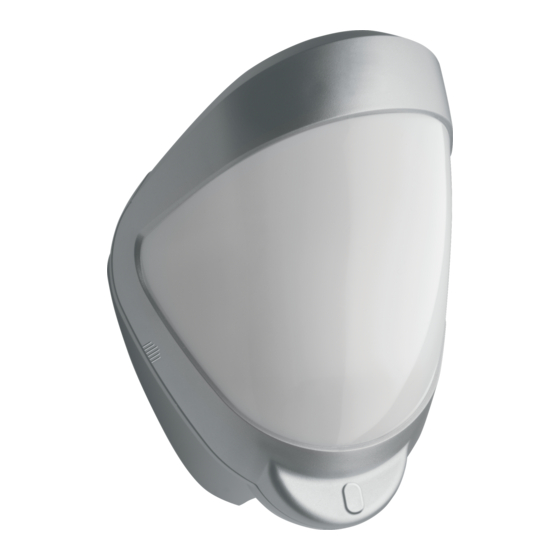

- Page 1 TX-2810-01-4 Wireless Outdoor PIR 319.5 MHz Detector Installation Sheet EN FR © 2013 UTC Fire & Security Americas Corporation, Inc. 1 / 12 P/N 1079515 (ML) • REV B • ISS 23JAN13 All rights reserved.
- Page 2 2 / 12 P/N 1079515 (ML) • REV B • ISS 23JAN13...
- Page 3 P/N 1079515 (ML) • REV B • ISS 23JAN13 3 / 12...
- Page 4 Both sensors must trigger to cause the detector to signal an alarm. TX-2810-01-4 uses quad PIR technology to deliver precise, reliable presence detection. Programmable options include a variable pulse count and a choice of three detection ranges: 10 m / 33 ft., 20 m / 66 ft.,...

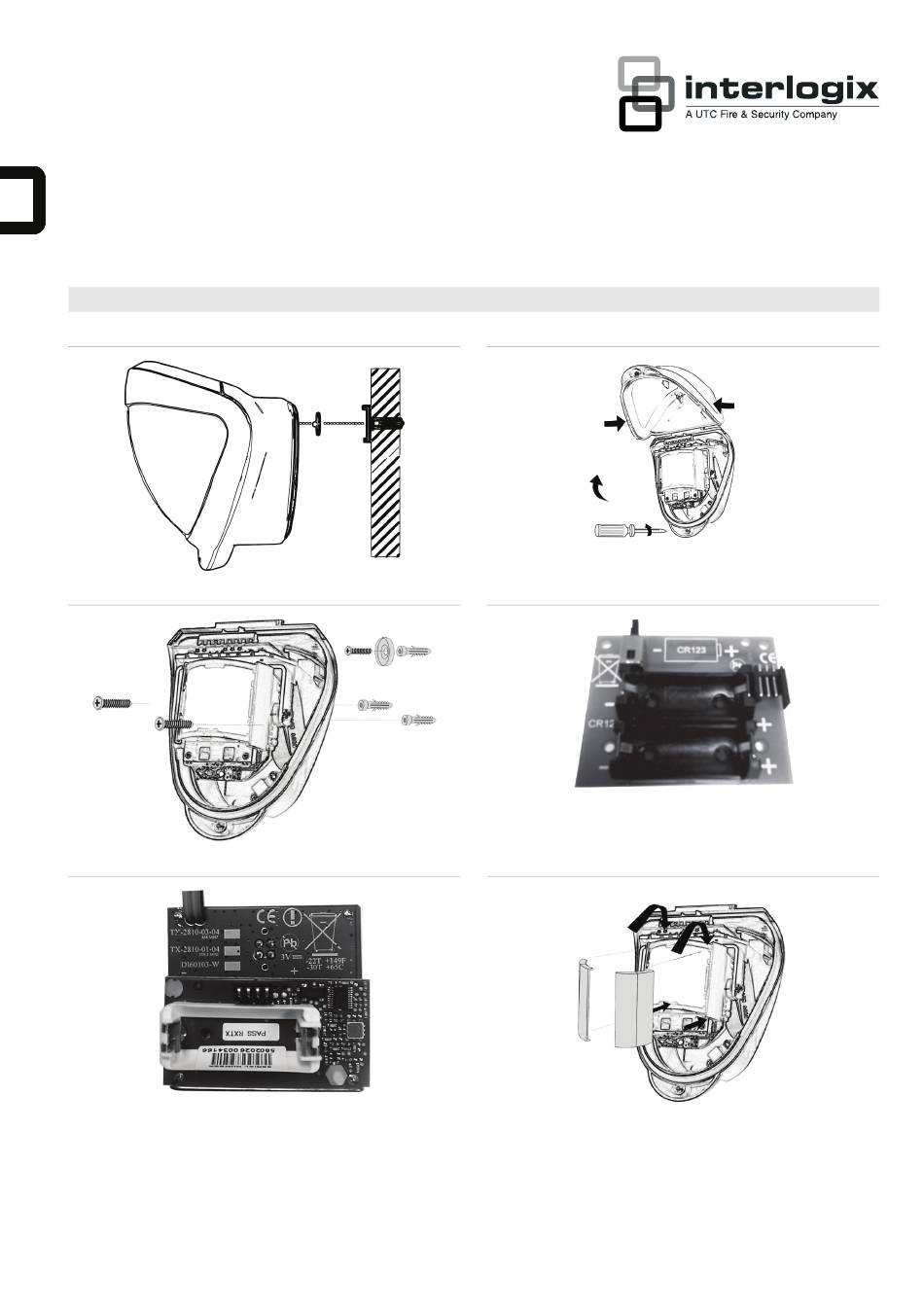

- Page 5 The tamper foot is a push fit and can be removed by carefully pulling it from the pin. TX-2810-01-4 design has a neat and professional appearance See Figure 1. that gives no visible indication of the orientation of the detector head and totally hides the wiring.
- Page 6 The programming LED blinks twice to indicate that the 90° mounting, not recommended new value was set. 55° mounting, recommended Any alterations made to TX-2810-01-4 settings are stored in Detector housing the detector’s nonvolatile memory. Long range beam direction Resetting options...
- Page 7 Regulatory information Manufacturer UTC Fire & Security Americas Corporation, Inc. TX-2810-01-4 has a self-test facility which sends a tamper 1275 Red Fox Rd., Arden Hills, MN 55112-6943, signal if a fault is detected. If a fault has been detected, removing the front cover triggers the detection LED to flash Authorized EU manufacturing representative: 10 times.
- Page 8 La conception du TX-2810-01-4 présente un aspect net et Pour faciliter l'installation, deux pieds d'autoprotection professionnel qui ne fournit aucune indication visible de supplémentaires sont fournis. L'un est 1 mm plus court et l'orientation de la tête du détecteur et dissimule totalement le...
- Page 9 Le détecteur TX-2810-01-4 a une LED de détection comme indiqué en 1 sur la Figure 16. Replacez toujours la lentille correctement pour garantir une couverture exacte du modèle de faisceaux.
- Page 10 Pour entrer dans le mode test de marche, appuyez une fois sur Tableau 2 : Paramètres de programmation le bouton de programmation. Le détecteur peut alors être aligné. La LED de détection s'allume sur le TX-2810-01-4 Valeur chaque fois qu'une détection a lieu.
- Page 11 Pour plus d’informations, rendez-vous à l’adresse : www.recyclethis.info. Informations de contact www.utcfireandsecurity.com ou www.interlogix.com Pour contacter l'assistance technique, voir www.interlogix.com/customer-support P/N 1079515 (ML) • REV B • ISS 23JAN13 11 / 12...
