Schlage AD-Series Installation Instructions Manual

P516-095
Instrucciones de instalación
Tools Included
Herramientas incluidas
Outils inclus
1 1
Prepare Door
See template
Prepare la puerta
Consulte la plantilla
Préparez la porte
Consultez le gabarit
2
Identify Model of Lock
Identifique el modelo de cerradura
Identifiez le modèle de la serrure
AD-200
Printed on box label
Impreso en la etiqueta de la caja
AD-250
Imprimé sur l'étiquette de la boîte
AD-300
AD-400
Choose steps to perform by
models listed in corner
Elija los pasos a realizar
conforme a los modelos que
aparecen en la esquina
Choisissez les étapes
d'exécution selon les modèles
inscrits dans le coin
Installation Instructions
AD-200
Exit Device Not Included
AD-250
El dispositivo de salida no está incluido
AD-400
Le dispositif de sortie de secours n'est pas inclus
26 28
Install Cover
a
b
AD-300
27
AD-Series for Mortise Exit Device
Serie AD para Dispositivo de salida de muesca
Séries AD pour le dispositif de sortie de
secours de mortaise
3

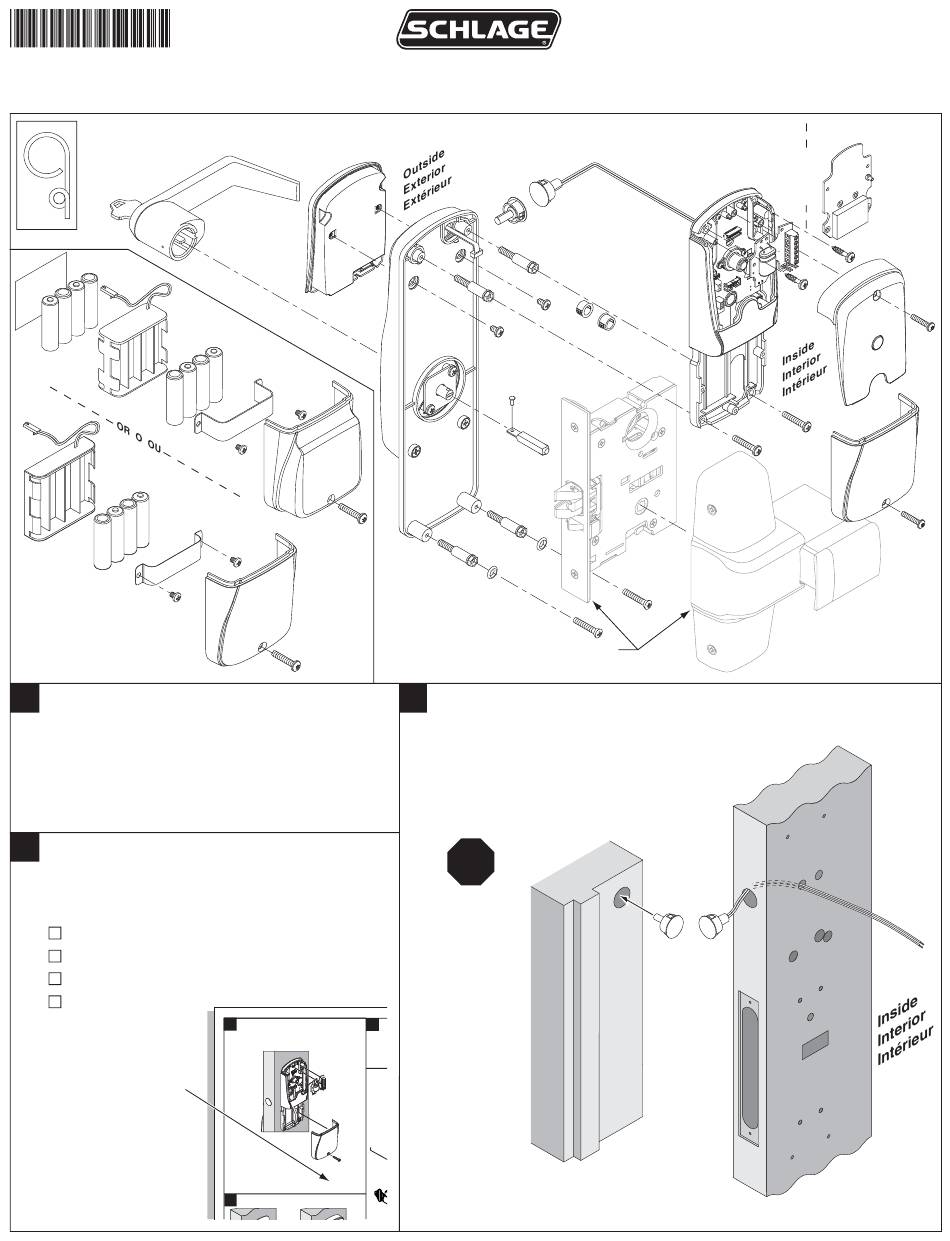

Install Door Position Switch (DPS)
Instale el interruptor para posición de la puerta (DPS)
Installez le commutateur de position de porte
Ensure Alignment on Door and Jamb
Asegure que la puerta y la jamba estén alineadas
Assurez l'alignement avec la porte et le montant
!
LHR Shown, RHR Opposite
Se muestra el lado izquierdo, el lado derecho es opuesto
Axe de main gauche illustrée, axe de main droite opposée
Notice d'installation
OR
O
OU
ALL
TODOS
TOUS
ALL
TODOS
TOUS
