- Page 1 Instruction manual Low vacuum units WeldFilter EC10/EC20 Original instruction manual INSTRUCTION MANUAL Translation of original instruction manual 操作维护手册 6901902(00)
- Page 2 WeldFilter EC10/EC20 6901902(00)
- Page 3 WeldFilter EC10/EC20 Figures English 中文 6901902(00)
-
Page 4: Figures

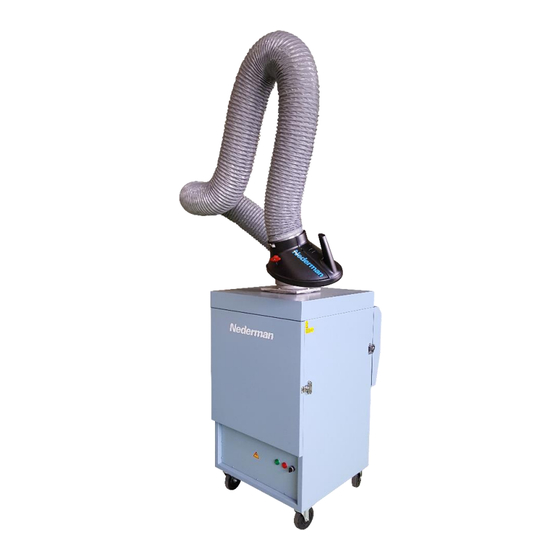

WeldFilter EC10/EC20 Figures (EN) Components Extraction arm 3 m Extraction hood Spark protection plate Filter Cartridge Dust receptacle Fan and fan motor Control panel Compressed air gun (ZH) 零部件 长达 3 米的吸尘臂 吸风罩 火花防护板 滤芯 灰桶 风机及其电机 控制面板 压缩空气气枪 6901902(00) - Page 5 WeldFilter EC10/EC20 (EN) Emptying the receptacle (ZH) 清空灰桶 6901902(00)
- Page 6 WeldFilter EC10/EC20 (EN) Replacing the filter cartridge (ZH) 更换滤芯 6901902(00)
- Page 7 WeldFilter EC10/EC20 (EN) Cleaning the filter with a compressed air gun (ZH) 用压缩空气气枪清洁过滤器 6901902(00)
- Page 8 WeldFilter EC10/EC20 (EN) Opening the back door (ZH) 打开过滤器的后门 6901902(00)
- Page 9 WeldFilter EC10/EC20 (EN) Spare parts (ZH) 备件 (EN) Filter cartridge (ZH) 滤芯 (EN) Plastic bag (x10) (ZH) 塑料袋 (x10) 6901902(00)
- Page 10 WeldFilter EC10/EC20 (EN) Fan motor (ZH) 风机电机 (EN) Compressed air gun (ZH) 压缩空气气枪 (EN) Spare part numbers: www.nederman.com (ZH) 备件号请查询：www.nederman.com 6901902(00)
- Page 11 WeldFilter EC10/EC20 6901902(00)
- Page 12 WeldFilter EC10/EC20 6901902(00)
-
Page 13: Table Of Contents
WeldFilter EC10/EC20 English Instruction manual Low vacuum units WeldFilter EC10/EC20 Table of contents Figures Declaration of conformity Foreword Hazard notices Technical data In case of fire Directions for use Unloading instructions Mounting instructions Electrical installation 10. Initial operations 10.1 Hood positioning 11. -
Page 14: Weldfilter Ec10/Ec20
WeldFilter EC10/EC20 Declaration of conformity We, AB Ph. Nederman & Co., declare under our sole responsibility that the Nederman product: WeldFilter EC10/EC20 and its accessories to which this declaration relates, is in conformity with the following: Directives 2006/42/EC, 2014/35/EC Standards (EC10/EC20) EN 60204-1, EN ISO 12100:2010 The product manager is responsible for the technical documentation. -
Page 15: Foreword
Nederman spare parts. Contact your nearest authorized distributor or Nederman for advice on technical service or if you require help with spare parts. -
Page 16: Hazard Notices
WeldFilter EC10/EC20 Hazard notices This document contains hazard information which must be read by all users. The hazard information is presented as a warning, caution or note as follows: WARNING! Type of injury. Warnings indicate a potential hazard to the health and safety of users. They clearly state the nature of the hazard and how to avoid it. -
Page 17: Technical Data
WeldFilter EC10/EC20 Technical data EC10 EC20 ≥ 99%* ≥ 99%* Filtration efficiency Filter area 12 m 2 x 12 m Dimensions 785 x 665 x 1200 mm 785 x 665 x 1450 mm Weight (approx.) 150 kg** 210 kg** Maximum airflow... -
Page 18: In Case Of Fire
WeldFilter EC10/EC20 In case of fire Disconnect the main power cable from net. Use a fire extinguisher, minimum class AB. 6901902(00) -
Page 19: Directions For Use
The WeldFilter EC10/EC20 is designed for the extraction and filtration of welding fumes. Gases are not separated. The WeldFilter EC10/EC20 is not intended for use outdoors. Always keep the product in a dry environment. Use the handle when moving and maneuvering the machine. Do not move the machine by pulling the extraction arm. -
Page 20: Unloading Instructions
WeldFilter EC10/EC20 Unloading instructions For safe unloading of the machine from the pallet, see Figure 7. 6901902(00) -
Page 21: Mounting Instructions
WeldFilter EC10/EC20 Mounting instructions For mounting instructions for the arm, see 144079 Instruction Manual Extraction Arm Original. 6901902(00) -
Page 22: Electrical Installation
Check fan impeller rotation direction in the following way: Open the back door (see Figure 5). Start the WeldFilter EC10/EC20. Stop the WeldFilter EC10/EC20. Check the fan impeller rotates in the right direction. Compare with the arrow on the label. -
Page 23: Initial Operations
Make sure that the outlet of the cleaned air is not blocked. Do not start the WeldFilter EC10/EC20 unless a filter cartridge is installed. Switch on the product by turning the start-stop switch to 1. The green light will then be turned on. -
Page 24: Service And Maintenance
Service and maintenance CAUTION! Before starting any maintenance or repair work: Disconnect the WeldFilter EC10/EC20 from the mains. The regular service intervals must be determined by the operator on the basis of the local conditions of use and the frequency of use. -
Page 25: Emptying Of The Dust Receptacle
The filter cartridge may be replaced. It should be replaced if the outer surface is damage or if the air flow through the WeldFilter EC10/EC20 is insufficient due to saturation of the filter element, despite repeated cleaning. Replacing the filter cartridge in the following way (see Figure 2 and 3): 1. -
Page 26: Spare Parts
Installation, repair and maintenance work must be carried out by qualified personnel using only original Nederman spare parts. Contact your nearest authorized distributor or AB Ph. Nederman & Co. for advice on technical service or if you require spare parts. See also www.nederman.com. -
Page 27: Recycling
The product has been designed so that component materials can be recycled. Its different material types must be handled according to relevant local regulations. Contact the distributor or Nederman if uncertainties arise when scrapping the product at the end of its service life. -
Page 28: Troubleshooting
WeldFilter EC10/EC20 Troubleshooting The following operations must be carried out by a qualified electrician. Possible failure Actions Check the power connection. Check possible phase loss. The fan does not start Check that the electric wiring of the fan is correct. - Page 29 WeldFilter EC10/EC20 中文 操作维护手册 Low vacuum units WeldFilter EC10/EC20 目录 示意图 符合性声明 前言 危险警告 技术参数 火灾事故 使用说明 卸货说明 安装说明 电气安装 10. 初次运行 10.1 吸风罩位置 11. 保养与维护 11.1 清洁滤芯 11.2 清空灰桶 11.3 更换滤芯 11.4 备件 12. 回收再利用 13. 故障处理 6901902(00)
-
Page 30: 符合性声明
WeldFilter EC10/EC20 符合性声明 我们瑞典尼的曼公司郑重声明： 产品 WeldFilter EC10/EC20 及其附件符合以下指令和标准： 指令 2006/42/EC, 2014/35/EC 标准 (EC10/EC20) EN 60204-1, EN ISO 12100:2010 产品经理负责相关技术文件。 尼的曼空气净化设备(上海)有限公司 上海青浦工业园天盈路 98 号 4 号厂房 邮编：201712 James Pan Product Centre Manager 6901902(00) -
Page 31: 前言
WeldFilter EC10/EC20 前言 本手册旨在为正确地安装、操作和维护提供指导。在操作或维护之前，请仔细阅读 本手册。请将本手册放在便于取阅之处。一旦丢失，请立即索取。 本产品的设计符合相关 EC 指令的要求。为保证符合这些要求，所有的安装、维修 和保养工作都必须由具备资质的人员进行，且只能使用尼的曼原厂备件。您可就近 联系授权经销商或尼的曼，以寻求技术服务支持和获取备件。 本产品在设计和制造上花费了大量精力和时间，以确保其高效和安全。尽管如此， 人为导致的事故还是难以避免。所以，具备安全意识的人员加上维护良好的产品才 能真正实现安全与高效的结合。 我们将不断改进产品设计，提高产品性能，并保留更改产品设计后对以前所提供产 品不再另行通知的权利。我们也保留更改技术参数和设备以及相关操作维护手册的 权利。 6901902(00) -
Page 32: 危险警告
WeldFilter EC10/EC20 危险警告 本手册涵盖所有用户都必须阅读的危害风险方面的信息。警告、警示或注意事项的 标识如下： 警告！危害类型。 警告标识表示有危及人员健康和安全的潜在伤害，明确了危害的性质以及避免的方 法。它们在本手册中均有体现。它们外观上与注意标识类似，但呈现的内容不同。 警示！危险类型。 警示标识表示有危及设备物理性能的伤害，明确了危险的性质以及避免的方法。它 们在本手册中均有体现。它们外观上与注意标识类似，但呈现的内容不同。 注意！注意包含用户应该特别警惕的其它信息。 6901902(00) -
Page 33: 技术参数
WeldFilter EC10/EC20 技术参数 EC10 EC20 ≥ 99%* ≥ 99%* 过滤效率 过滤区域 12 m 2 x 12 m 尺寸 785 x 665 x 1200 mm 785 x 665 x 1450 mm 重量 (近似值) 150 kg** 210 kg** 最大风量 900 m /h***... -
Page 34: 火灾事故
WeldFilter EC10/EC20 火灾事故 切断主电缆。最低使用 AB 类灭火器。 6901902(00) -
Page 35: 使用说明
WeldFilter EC10/EC20 使用说明 WeldFilter EC10/EC20 用于抽排并过滤焊接烟雾。 不能过滤气体。 WeldFilter EC10/EC20 不适用于室外作业。请始终保证产品处于干燥环境中。 移动和操作机器时请使用手柄。不得通过拉拽吸尘臂来移动机器。 如果将 WeldFilter EC10/EC20 更换到其它插座或者使用新的延长电缆，必须检查风 机的旋向（参看第 10 章节-初始操作）。 注意！仅适用于三相电。 检查所有插座和延长电缆的相序。 注意！佩戴防护耳罩。 警告！人身伤害的风险。 滤芯和灰桶上的杂质会导致伤害，必须小心取放。 警告！人身伤害的风险。 有些国家地区可能禁止车间内循环净化空气。 警告！火灾和爆炸的风险。 不得使用 WeldFilter 来处理废气、易燃或易爆粉尘/气体。 警告！人身伤害的风险。 切勿将手、手臂或身体任何其他部位靠近任何正在运行的部件。 注意！对于产生大量火花的焊接应用，必须在吸风罩处安装火花防护装置（见附 件），以降低火灾风险。 6901902(00) -
Page 36: 卸货说明
WeldFilter EC10/EC20 卸货说明 为了安全地从托盘上卸下机器，请参看图 7。 6901902(00) -
Page 37: 安装说明
WeldFilter EC10/EC20 安装说明 吸尘臂使用手册 有关吸尘臂的安装说明，请参看 。 6901902(00) -
Page 38: 电气安装
WeldFilter EC10/EC20 电气安装 注意！仅适用于三相电。必须由具备资质的电工操作。 该机器不随机配置电源插头，请安装合适的插头（最大 16A）。 检查电源电压是否与 WeldFilter EC10/EC20 铭牌上的电压相符。 检查风机叶片旋向，步骤如下： 打开背部的门（见图 5）。 启动 WeldFilter EC10/EC20。 停止 WeldFilter EC10/EC20。 检查风机叶片旋向是否正确。可参照箭头指示方向。如果风机叶片旋向错 误，则风机吸风量只能达到 40%。 纠正叶片旋向，请联系具备资质的电工操作。 6901902(00) -
Page 39: 初次运行
WeldFilter EC10/EC20 初次运行 确保净气出风口未堵塞。 在没有安装滤芯的情况下，不得启动 WeldFilter EC10/EC20。 启动——将启动-停止开关旋钮旋至 1，绿灯随即亮起。 停机——将启动-停止开关旋钮旋至 0。 如果报警信号（红灯）亮起，表明电机过载。 WeldFilter EC10/EC20 配备有电机过载保护，这意味着如果风机电机过载，将自动 切断电源。随后，风机电机将根据过载保护设置自动重启。 10.1 吸风罩位置 6901902(00) -
Page 40: 保养与维护
WeldFilter EC10/EC20 保养与维护 警示！ 在开始维护或修理工作之前： 切断 WeldFilter EC10/EC20 电源。定期检修间隔必须由操作人员依据当地的使用状 况和使用频率来决定。 确保周边人员防护得当。 定期检查火花罩/吸尘臂，确保没有堵塞。 EC10：清洁时，使用适合的移动吸尘器。 EC20：清洁时，使用适合的工业真空吸尘器。 仔细清洁通风区域。 清洁维护区域的所有表面。 11.1 清洁滤芯 警示！ 清洁滤芯时，必须佩戴护目镜、护耳罩、呼吸防护装置和防护手套。 警示！ 使用适合的清洁喷嘴、正确的气压，以免清灰不理想或设备受损。 设备在使用一段时间后，必须清洁滤芯。 清洁滤芯，步骤如下： 1. 切断设备电源。 2. 关闭吸风罩上的阀门。 3. 打开检修门（见图 4）。 4. 确保滤芯没有受损。 5. 使用设备附带的气枪，从滤芯内部向所有过滤面（见图 4））吹入压缩空气... -
Page 41: 清空灰桶
WeldFilter EC10/EC20 11.2 清空灰桶 警示！ 在灰桶内的灰量接近 75%时要将其清空；不能满载，否则会导致过滤性能下降；与 此同时，在取出灰桶时因灰尘溢出而导致清洁工作量过大。 清空灰桶时，必须佩戴护目镜、护耳罩、呼吸防护装置和防护手套。 清空灰桶，步骤如下（见图 2 和 3）： 1. 切断设备电源。 2. 打开前门。 3. 拉出灰桶。 4. 将盛满灰尘的塑料袋用绳子系上封口。 5. 将灰桶推入。 6. 关闭前门。 7. 接通设备电源。 注意！灰桶未安装到位时，不得启动设备。 11.3 更换滤芯 警示！ 更换滤芯时，必须佩戴护目镜、护耳罩、呼吸防护装置和防护手套. 滤芯可以更换。当滤芯外表面受损或滤芯饱和，经反复清洁后，通过设备的气流仍 不能满足要求，即应更换滤芯。 更换滤芯，步骤如下（见图 2 和 3）： 1. 切断设备电源。... -
Page 42: 备件
WeldFilter EC10/EC20 警示！ 不得踩踏电缆。 当清洁设备脏气侧或通往脏气侧的检修门开启时，不要呼吸。 不得将手指或其它任何身体部位接触设备正在运转的部件。 不得使用破损的灰桶。 不得将吸风罩对着他人。 不得将香烟等易燃物混入吸尘臂。 由于设备较重，移动时要特别小心。 11.4 备件 所有的安装、维修和保养工作都必须由具备资质的人员进行，且只能使用尼的曼原 厂备件。您可就近联系授权经销商或尼的曼，以寻求技术服务支持和获取备件。 订购备件 请参见 www.nederman.com。 订购备件时，请提供以下信息： 设备料号和控制号（见产品铭牌）。 备件的编号和名称（见 www.nederman.com）。 所需备件的数量。 6901902(00) -
Page 43: 回收再利用
WeldFilter EC10/EC20 回收再利用 该设备使用的材料是可以回收再利用的。应依据当地有关规定，对不同的材料类型 进行相应的处置。如对产品的使用寿命到期进行报废处置时有任何疑问，请联系经 销商或尼的曼。 应在通风良好的室内完成此项工作，排出的废气需过滤。结束后，必须清洁工作 区。 6901902(00) -
Page 44: 故障处理
WeldFilter EC10/EC20 故障处理 所有的故障处理和排查工作都只能由具备资质的人员进行。 可能的故障 措施 检查电源连接。 检查是否缺相。 风机不启动 检查风机的电气布线是否正确。 调节吸风罩的阀门。 检查风机叶片的旋向是否正确。参照标识上箭头 的指示方向。如果叶片旋向错误，风机的吸风量 将只能达到 40%。纠正叶片旋向，请联系具备资 质的电工。 风量不足 更换滤芯。 检查吸尘臂软管上是否破损。 检查风机的出风口/进风口是否堵塞或受损 检查滤芯、手动清灰 抽排性能降低 确保灰桶安装正确。 杂质泄漏 检查滤芯是否受损。 6901902(00) - Page 45 WeldFilter EC10/EC20 6901902(00)
