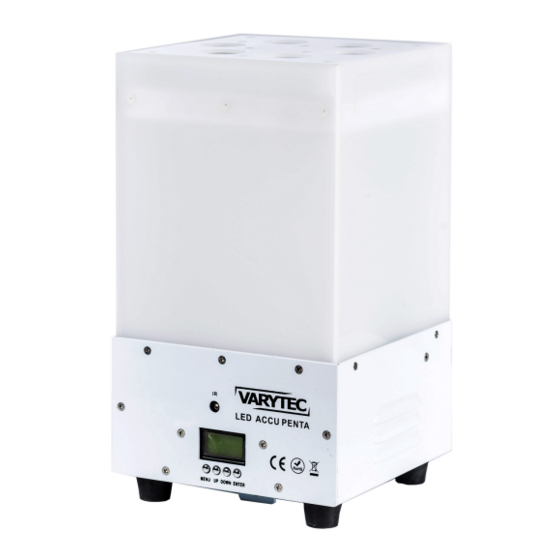

Varytec LED Accu Penta User Manual

9x12w rgbwau
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Manual
LED Accu Penta 9x12W
RGBWAU

Advertisement

Table of Contents
loading

Related Manuals for Varytec LED Accu Penta

Summary of Contents for Varytec LED Accu Penta

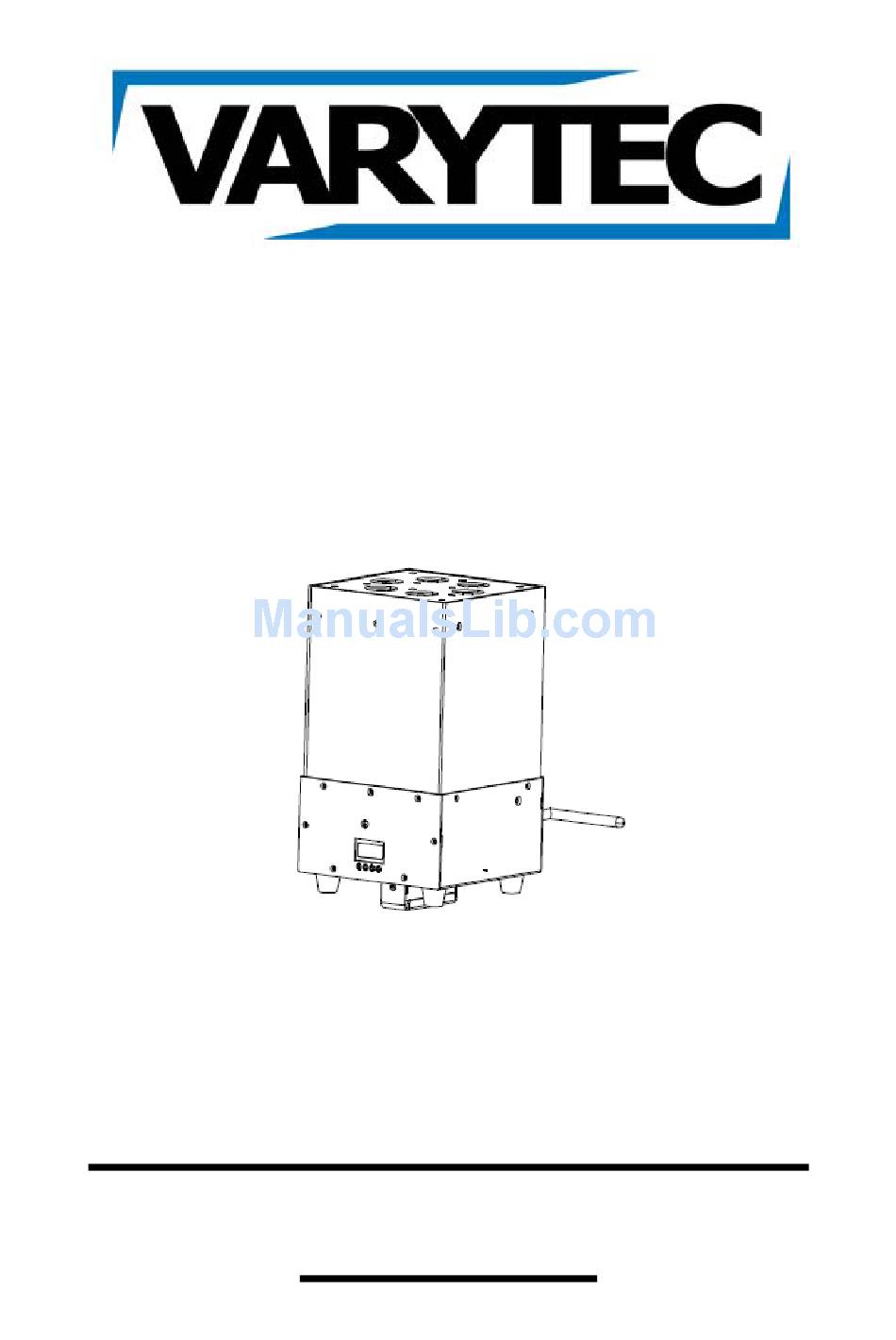

  • Page 1 Manual LED Accu Penta 9x12W RGBWAU...

  • Page 2: Table Of Contents

    Table of contents Safety instructions ..........................3     1.1. FOR SAFE AND EFFICIENT OPERATION ................3     1.2. Additional Information for safety ....................4     Introduction ............................5     2.1. Statement ..........................5     2.2. Product description ........................

  • Page 3: Safety Instructions

    1. Safety instructions  This device is suitable for indoor use (not outdoors) only.  All modifications to the device will void the warranty.  Repairs are to carry out by skilled personnel only.  Use only fuses of the same type and original parts as spare parts. ...

  • Page 4: Additional Information For Safety

    Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. Make sure the electrical connection is carried out by qualified personnel. All electrical and mechanical connections have to be carried out according to the European safety standards.

  • Page 5: Introduction

    2. Introduction 2.1. Statement Thank you for purchasing the LED Accu Penta. Please read these instructions carefully before begin and operate the fixtures according to these instructions to avoid any possible damages and accidents causes by misusage. 2.2. Product description This product has a light body and fashion design.

  • Page 6: Charging And Power Instruction

    And avoid overcharge, charging time is about 4 hours. Total 5 bars for power display. One bar = 20% power. 3. Packaging To every device belong the following accessories. LED Accu Penta 1 pcs. DMX signal cable 1 pcs.

  • Page 7: Description Of The Display Section

    4. Description of the display section Access the menu MENU： Menu selection or parameter increments UP： Menu selection or parameters decrease DOWN： Confirm the current menu option ENTER： 4.1. Structure of the menu Menu  Function set  Function description  Addr  001‐512  Setting the DMX address  CHnd  6CH ...

  • Page 8: Dmx Chart

    Sound  …  Sound‐to‐Light  Dimmer  0‐4  Adjusts the DMX dimmer mode  RF_ID  1‐7  Wireless ID set  IR MODE    IR receive mode  OUTMOD  H  Output mode 100%  M  Output mode 75%  S  Output mode 50%  Press MENU to reach the first menu and use UP/DOWN to get to the submenu. To open the submenu you have to press ENTER, here you can reach other menu items with UP/DOWN, confirm with ENTER.
  • Page 9 000  010  Strobe off  8  011  255  Strobe slow‐fast  000  015  General dimming  016  018  Red  019  021  Green  022  024  Blue  025  027  Amber  028  030  White  031  033  UV  034  036  Red + Green  037  039  Red + Blue  040  042  Red + Amber  043  045  Red + White  046 ...
  • Page 10 100  102  Red + Amber + White  103  105  Red + Amber + UV  106  108  Red + White + UV  109  111  Green + Blue + Amber  112  114  Green + Blue + White  115  117  Green + Blue + UV  118  120  Green + Amber + White  121  123  Green + Amber + UV  124  126  Green + white + UV  127  129  Blue + Amber + White  130  132  Blue +Amber + UV  133  135  Blue + White + UV  136  138  Amber + White + UV  139  141 ...

  • Page 11: Channel Mode

    193  195  Red + Green + Amber + White + UV  196  198  Red + Blue + Amber + White + UV  199  201  Green + Blue + Amber + White + UV  202  204  Red + Green + Blue + Amber + White + UV  205  229  Auto run 1 slow‐fast  230  255  Auto run 2 slow‐fast  000  015  No function  10  016  255  Gradual changing mode slow‐fast  000  005  Set by LED display Dimmer 0‐4  006  055  Dimmer 0  056  105  Dimmer 1  11  106  155  Dimmer 2  156  205  Dimmer 3 ...

  • Page 12: Channel Mode

    000  010  Strobe off (second layer)  14  011  255  Strobe speed slow‐fast (second layer)  000  005  Set by LED display dimmer 0‐4  006  055  Dimmer 0  056  105  Dimmer 1  15  106  155  Dimmer 2  156  205  Dimmer 3  206  255  Dimmer 4  5.4. 18 channel mode Channel  Value from  Value to  Function  1  000  255  Dimmer 0‐100%  2  000  255 ...
  • Page 13 022  024  Blue  025  027  Amber  028  030  White  031  033  UV  034  036  Red + Green  037  039  Red + Blue  040  042  Red + Amber  043  045  Red + White  046  048  Red + UV  049  051  Green + Blue  052  054  Green + Amber  055  057  Green + White  058  060  Green + UV  061  063 ...
  • Page 14 115  117  Green + Blue + UV  118  120  Green + Amber + White  121  123  Green + Amber + UV  124  126  Green + white + UV  127  129  Blue + Amber + White  130  132  Blue +Amber + UV  133  135  Blue + White + UV  136  138  Amber + White + UV  139  141  Red + Green + Blue + Amber  142  144  Red + Green + Blue + White  145  147  Red + Green + Blue + UV  148  150  Red + Green + Amber + White  151  153  Red + Green + Amber + UV  154  156 ...

  • Page 15: Ir Remote Control

    230  255  Auto run 2 slow‐fast  000  015  No function  17  016  255  Gradual changing mode slow‐fast  000  005  Set by LED display Dimmer 0‐4  006  055  Dimmer 0  18  056  105  Dimmer 1  106  155  Dimmer 2  156  205  Dimmer 3    206  255  Dimmer 4  6. IR remote control 6.1. Description If you want to use the IR remote the device must be set for IR remote control. 15 / 24...
  • Page 16 Press the button; fixture off, ready mode    Press the button, auto run mode, and pre SPEED    could adjust the auto run speed  Press the button, sound activated    Press the button, strobe mode, and press SPEED    could adjust the strobe speed  Press the button, built in program mode, could    adjust built in program pattern  Press the button, DMX control mode    Press the button, adjust auto run speed and    strobe speed  Press the button, slave mode    Press the button, set DMX address code,    press”+” and “‐“ to adjust, press ENTER to store;  then press ”D”, DMX receiving mode, could  receive DMX signal  Press the button, could change DMX address and    manual dimming value  Press the button, start LCD backlight, auto off 20    seconds later  Press the button, could change DMX address and    manual dimming value  Press the button and “+” “‐“, could adjust red    intensity（1‐6 color effect could mixing, user  defined）  Press the button and “+” “‐“, could adjust green    intensity（1‐6 color effect could mixing, user ...

  • Page 17: Master/Slave

    defined）  Press the button and “+” “‐“, could adjust Amber    intensity（1‐6 color effect could mixing, user  defined）  Press the button and “+” “‐“, could adjust white    intensity（1‐6 color effect could mixing, user  defined）  Press the button and “+” “‐“, could adjust UV    intensity（1‐6 color effect could mixing, user  defined）  Press the button, full bright mode    Press the button, Red + Blue    Press the button, Green + Blue    Press the button to “IR MODE”    Press the button to UV    Press the button for store    6.2. Master/Slave Master setting: The master should be one of following modes: built-in modes, color jumping Mode, fade mode, white strobe mode and auto dimming mode.

  • Page 18: Connecting

    7. Connecting 7.1. XLR cable The standard way of connecting the XLR is: one end connects to the male plug, and the other end connects to the female. As below: Pin 1 = ground Pin 2 = negative signal Pin 3 = positive signal Noted：In order to avoid failures and interference signal transmission，we connect a resistance 120Ω...

  • Page 19: Example

    7.3. Example 19 / 24...

  • Page 20: Trouble Shooting

    8. Trouble shooting Problem  Checking Way  Cannot turn the light on.  Check if the power source plug is in normal or  not.    Check if the switch of the lights is off or on.    Check if the fuse if in normal.  DMX cannot control it.  Check if the DMX cable is connected to the lights  or not.    Check if the DMX512 controller works normal or  not.    Check if the DMX cable is normal or not.    Check if the lights are in DMX mode (e.g. A001).  Display not bright.  When connect to the electricity, did the LED  flash one time? If so, the power source is  normal. If not, please contact your supplier.  LED not light.  When connect to the electricity, did the LED  flash one time? If so, the power source is  normal. If not, please contact your supplier  Some of the LED not light.  Please contact your supplier.  Single color LEDs always bright/not bright.  Please contact your supplier.  20 / 24...

  • Page 21: Measurements

    9. Measurements 21 / 24...

  • Page 22: Technical Data

    Technical Data Recharger output voltage  DC 29.4V 2A  Recharge time  Ca. 4 hours  Input voltage  AC 100‐240V; 50‐60Hz  Power  108W  Lamp Type  LED 12W  Lamp Spec  6in1 LED (9 pcs.)  Life span  50000‐100000 hours  Constant current driver   400mA  Full brightness: +/‐ 3 hours  Running hours  Color jumping: +/‐ 5 hours  Gradual change: +/‐ 10 hours  PWM Dimmer   600Hz  Anti‐electricity intension  1.5KV  Insulation Resistance  >2 MΩ  Wire  Optional: wireless DMX512  Control Signal  Auto run  IR remote  Stand alone  Control mode  Master/Slave  6 channels  11 channels  DMX channels  15 channels  18 channels ...
  • Page 23 23 / 24...
  • Page 24 Importer: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 24 / 24...
