Bedienungsanleitung / Manual
ARC One

Advertisement

Table of Contents
loading

Related Manuals for Varytec ARC One

Summary of Contents for Varytec ARC One

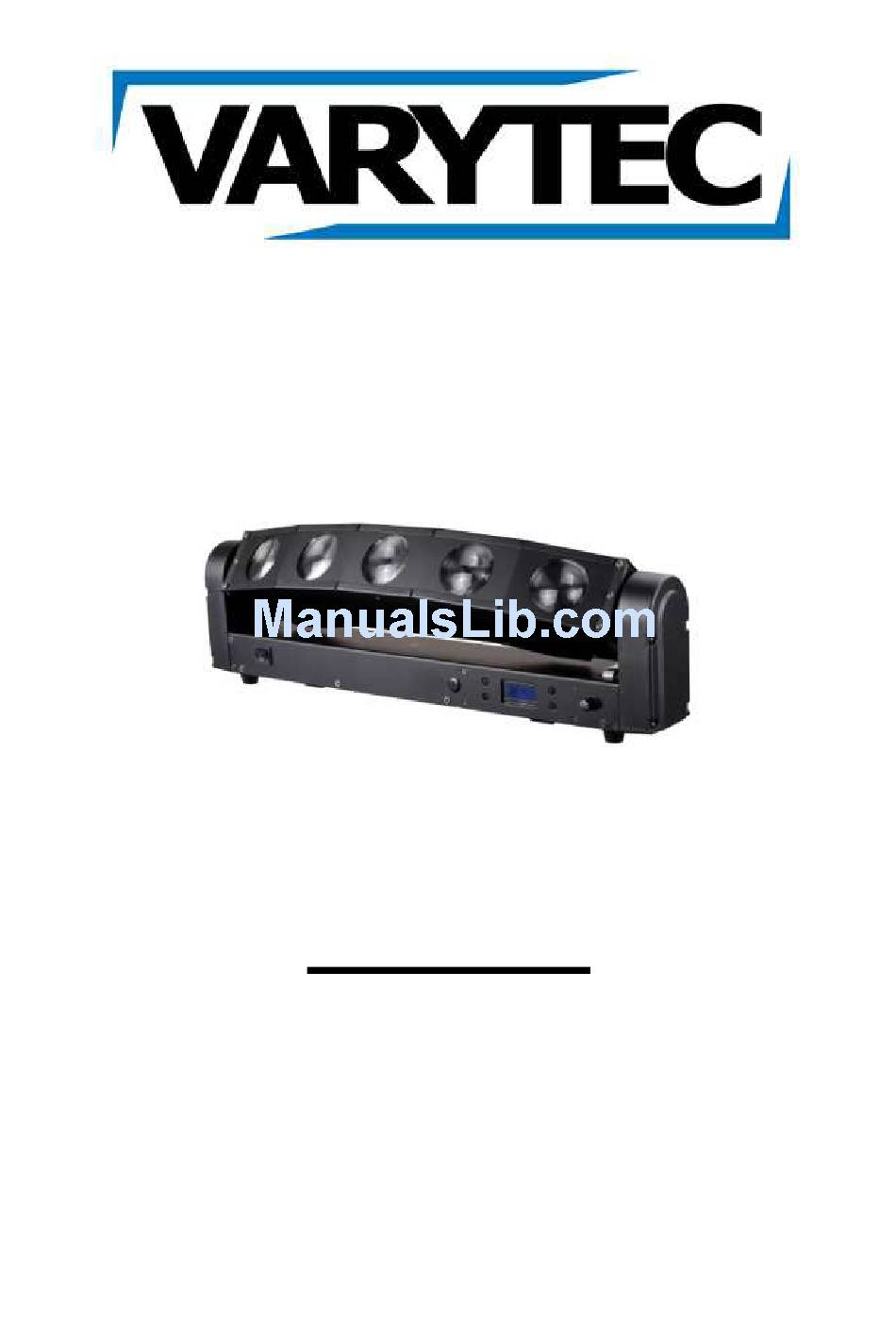

  • Page 1 Bedienungsanleitung / Manual ARC One...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einführung ............................4 2.1. Packungsinhalt: ........................4 Einrichten ............................4 3.1. Installation ..........................4 3.2. Einstellungen ........................... 5 3.3. Verkabelung..........................5 3.3.1. DMX Kabel ........................6 Bedienung des Menüs........................6 4.1.

  • Page 3: Sicherheitshinweise

    1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Page 4: Einführung

    Sicherheitsnormen montiert sein. 2. Einführung Vielen Dank, dass sie sich für den ARC One entschieden haben. Entpacken sie das Gerät vorsichtig und kontrollieren sie, dass alle Komponenten vorhanden sind. Bitte vergewissern sie sich dass ihr Paket in gutem Zustand ist und keine Beschädigungen vorweist. Falls doch informieren sie das Transportunternehmen umgehend und bewahren sie die Verpackung auf.

  • Page 5: Einstellungen

    3.2. Einstellungen Funktionen der Bedienelemente: MENU Wechselt das Funktionsmenü Wechselt eine Funktionsseite nach oben Bei Zahlenwerten: erhöht diese Down Wechselt eine Funktionsseite nach unten Bei Zahlenwerten: verringert diese ENTER Bestätigt eine getätigte Änderung im Menü 3.3. Verkabelung DMX IN Hier können sie ein DMX Kabel einstecken. IM Master Slave Modus kommt das Kabel von ihrem Mastergerät, im DMX Control Modus kommt das Kabel von ihrer Konsole.

  • Page 6: Dmx Kabel

    3.3.1. DMX Kabel Die DMX Kabel müssen einen XLR Stecker männlich und einen XLR Stecker weiblich an den Enden besitzen. Achten sie darauf, dass am Ende ihrer DMX Kette ein sogenannter Terminator gesetzt wird. Das DMX Signal könnte sich am Ende ihrer Kette aufschwingen und Störungen verursachen. Durch einen Terminator wird das verhindert.
  • Page 7 gewünschten Wert aus und bestätigen sie erneut mit ENTER. Machen sie das so lange bis alle gewünschten kanäle so eingestellt sind wie sie es wünschen. Mit Menü wechseln sie erneut das Menü. Mit den UP/DOWN Tasten können sie nun zum nächsten Menü schalten: Menü...

  • Page 8: Passwort Zurück Setzen

    eingeben. Das Default Passwort ist 988. Bestätigen sie mit ENTER. Um die Unlock Funktion zu ermöglichen schalten sie das Gerät aus und wieder ein! PassWord Lock Gehen sie wie bei Unlock vor nur wählen sie dieses Mal ihre eigenen drei Zahlen oder das Standard Passwort und schützen sie das Gerät mit einem Passwort vor ungewolltem Zugriff.
  • Page 9 8 – 14 Tilt Stand Alone Program 2 15 – 21 Tilt Stand Alone Program 3 22 – 28 Tilt Stand Alone Program 4 29 – 35 Tilt Stand Alone Program 5 36 – 42 Tilt Stand Alone Program 6 43 –...

  • Page 10: Dmx Tabelle 17 Kanäle

    5.2. DMX Tabelle 17 Kanäle Wert Funktion 0 – 255 Tilt 0 – 255 Tilt Fine 0 – 255 Dimmer 0 – 100% 0 – 255 Rot Dimmer 0 – 100% 0 – 255 Grün Dimer 0 – 100% 0 – 255 Blau Dimmer 0 –...
  • Page 11 218 – 224 Kein Tilt nur LED Stand Alone Sound Program 5 225 – 231 Kein Tilt nur LED Stand Alone Sound Program 6 232 – 238 Kein Tilt nur LED Stand Alone Sound Program 7 239 – 245 Kein Tilt nur LED Stand Alone Sound Program 8 246 –...

  • Page 12: Technische Daten

    Keine Funktion 1 – 31 0 – 100% Rot 32 – 60 0 – 100% Grün 61 – 90 0 – 100% Blau 91 – 120 0 – 100% Weiss 121 – 150 0 – 100% Rot + Grün 151 – 180 0 –...

  • Page 13: English Manual

    7. ENGLISH MANUAL 7.1. Safety instructions • This device is suitable for indoor use only. • All modifications to the device will void the warranty. • Repairs are to carry out by skilled personnel only. • Use only fuses of the same type and original parts as spare parts. •...

  • Page 14: Start Up

    Each clamp or mounting part has to be able to hold 10 times the weight of the Arc One.

  • Page 15: Button Explanation

    9.2. Button explanation Function of the buttons: MENU Changes the function main menu Steps up through the different pages Or increases the value if you set up numbers. Down Steps down through the different pages Or decreases the value if you set up numbers. ENTER Confirms your changes.

  • Page 16: Dmx Cable

    9.3.1. DMX Cable Cables must have a male XLR connector on one end and a female XLR connector on the other end. A word on termination: DMX is a resilient communication protocol, however errors still occasionally occur. Termination reduces signal errors, and therefore best practices include the usage of a terminator in all circumstances.
  • Page 17 Menu 3 Manual Press ENTER. Now the display shows CH01 – CH17 with a following number with 3 digits. Here you can adjust manually every Channel which you would control by dmx normal. Choose the right channel by using the UP/DOWN Buttons, then confirm with ENTER, now use the UP/DOWN Buttons for choosing the desired value, and confirm again with ENTER.

  • Page 18: Erase A Password

    was turned off and has been turned on again. The Default password is 988. PassWord Lock Proceed as with unlock but in this case choose your own three numbers tos et a new password to secure the unit from unwanted users. Power off the fixture and turn it on again to validate the changes.
  • Page 19 36 – 42 Tilt Stand Alone Program 6 43 – 49 Tilt Stand Alone Program 7 50 – 56 Tilt Stand Alone Program 8 57 – 63 Tilt Stand Alone Program 9 64 – 70 LED only no Tilt Stand Alone Program 1 71 –...

  • Page 20: Dmx Table With 17 Channels

    11.2. DMX Table with 17 Channels Value Function 0 – 255 Tilt 0 – 255 Tilt Fine 0 – 255 Dimmer 0 – 100% 0 – 255 Red Dimmer 0 – 100% 0 – 255 Green Dimer 0 – 100% 0 –...
  • Page 21 218 – 224 LED only no Tilt Stand Alone Sound Program 5 225 – 231 LED only no Tilt Stand Alone Sound Program 6 232 – 238 LED only no Tilt Stand Alone Sound Program 7 239 – 245 LED only no Tilt Stand Alone Sound Program 8 246 –...

  • Page 22: Technical Data

    No Function 1 – 31 0 – 100% Red 32 – 60 0 – 100% Green 61 – 90 0 – 100% Blue 91 – 120 0 – 100% White 121 – 150 0 – 100% Red + Green 151 – 180 0 –...
  • Page 23 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 23 / 23...
