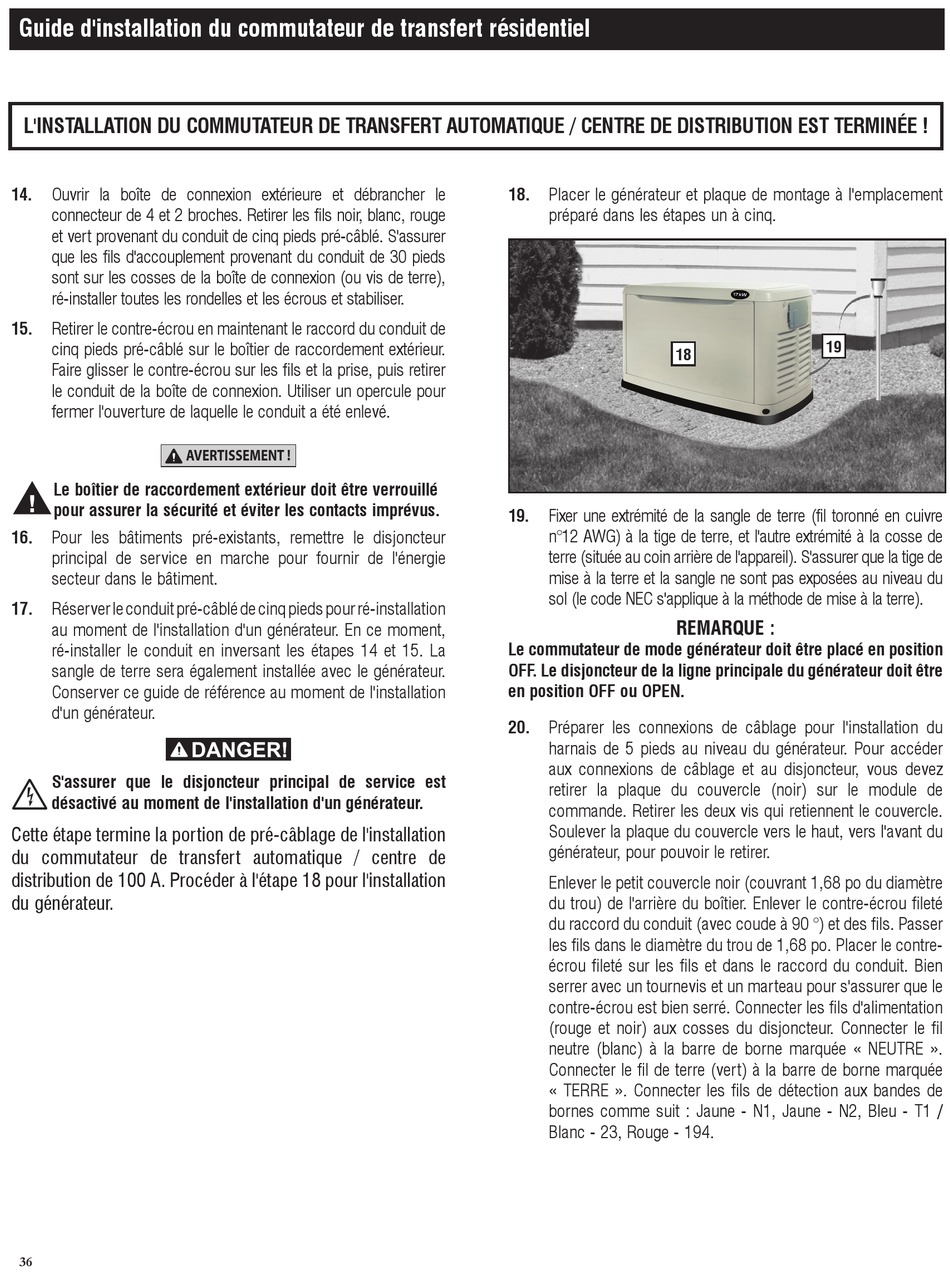

Guide d'installation du commutateur de transfert résidentiel
L'INSTALLATION DU COMMUTATEUR DE TRANSFERT AUTOMATIQUE / CENTRE DE DISTRIBUTION EST TERMINÉE !
14.
Ouvrir la boîte de connexion extérieure et débrancher le
connecteur de 4 et 2 broches. Retirer les fils noir, blanc, rouge
et vert provenant du conduit de cinq pieds pré-câblé. S'assurer
que les fils d'accouplement provenant du conduit de 30 pieds
sont sur les cosses de la boîte de connexion (ou vis de terre),
ré-installer toutes les rondelles et les écrous et stabiliser.
15.
Retirer le contre-écrou en maintenant le raccord du conduit de
cinq pieds pré-câblé sur le boîtier de raccordement extérieur.
Faire glisser le contre-écrou sur les fils et la prise, puis retirer
le conduit de la boîte de connexion. Utiliser un opercule pour
fermer l'ouverture de laquelle le conduit a été enlevé.
AVERTISSEMENT !
Le boîtier de raccordement extérieur doit être verrouillé
pour assurer la sécurité et éviter les contacts imprévus.
16.
Pour les bâtiments pré-existants, remettre le disjoncteur
principal de service en marche pour fournir de l'énergie
secteur dans le bâtiment.
17.
Réserver le conduit pré-câblé de cinq pieds pour ré-installation
au moment de l'installation d'un générateur. En ce moment,
ré-installer le conduit en inversant les étapes 14 et 15. La
sangle de terre sera également installée avec le générateur.
Conserver ce guide de référence au moment de l'installation
d'un générateur.
S'assurer que le disjoncteur principal de service est
désactivé au moment de l'installation d'un générateur.
Cette étape termine la portion de pré-câblage de l'installation
du commutateur de transfert automatique / centre de
distribution de 100 A. Procéder à l'étape 18 pour l'installation
du générateur.
36 36
18.
Placer le générateur et plaque de montage à l'emplacement
préparé dans les étapes un à cinq.
18
19.
Fixer une extrémité de la sangle de terre (fil toronné en cuivre
n°12 AWG) à la tige de terre, et l'autre extrémité à la cosse de
terre (située au coin arrière de l'appareil). S'assurer que la tige de
mise à la terre et la sangle ne sont pas exposées au niveau du
sol (le code NEC s'applique à la méthode de mise à la terre).
REMARQUE :
Le commutateur de mode générateur doit être placé en position
OFF. Le disjoncteur de la ligne principale du générateur doit être
en position OFF ou OPEN.
20.
Préparer les connexions de câblage pour l'installation du
harnais de 5 pieds au niveau du générateur. Pour accéder
aux connexions de câblage et au disjoncteur, vous devez
retirer la plaque du couvercle (noir) sur le module de
commande. Retirer les deux vis qui retiennent le couvercle.
Soulever la plaque du couvercle vers le haut, vers l'avant du
générateur, pour pouvoir le retirer.
Enlever le petit couvercle noir (couvrant 1,68 po du diamètre
du trou) de l'arrière du boîtier. Enlever le contre-écrou fileté
du raccord du conduit (avec coude à 90 °) et des fils. Passer
les fils dans le diamètre du trou de 1,68 po. Placer le contre-
écrou fileté sur les fils et dans le raccord du conduit. Bien
serrer avec un tournevis et un marteau pour s'assurer que le
contre-écrou est bien serré. Connecter les fils d'alimentation
(rouge et noir) aux cosses du disjoncteur. Connecter le fil
neutre (blanc) à la barre de borne marquée « NEUTRE ».
Connecter le fil de terre (vert) à la barre de borne marquée
« TERRE ». Connecter les fils de détection aux bandes de
bornes comme suit : Jaune - N1, Jaune - N2, Bleu - T1 /
Blanc - 23, Rouge - 194.
19
