Présentation du réseau
Pour la plupart des installations, le SCM820 peut être connecté à un
ordinateur, soit directement, soit par le biais d'un commutateur réseau
(connexions « lien-local »). Connecter plusieurs mélangeurs en étoile à un
commutateur pour assurer une mise en réseau fiable (chaque appareil est
connecté directement au commutateur).
Dans certains cas, les paramètres ou les programmes de l'ordinateur
peuvent perturber le réseau. Il est possible de résoudre la majorité de ces
problèmes de connexion en utilisant un routeur DHCP*. La plupart des
routeurs comprennent un serveur DHCP, contrairement aux commutateurs.
*Remarque : Les serveurs DHCP ne sont pas recommandés pour les
configurations de réseau redondant. Voir Recommandations pour réseau
redondant pour plus de détails.
Conditions requises pour la mise en réseau de
base
Pour mettre en réseau des mélangeurs SCM820, s'assurer que la
configuration satisfait les conditions suivantes :
• Utiliser des câbles blindés de catégorie 5e (ou supérieure)
• Longueurs de câble limitées à 100 m (328 pi)
• Les appareils sont sur le même sous-réseau
Meilleures pratiques pour le réseau
• Utiliser un seul serveur DHCP par réseau
• Tous les appareils doivent être sur le même sous-réseau
• Désactiver les autres interfaces réseau qui ne sont pas utilisées
pour se connecter au mélangeur (dont le WiFi)
• Tous les mélangeurs doivent avoir la même version de firmware
installée
Mise en réseau de l'audio numérique
L'audio numérique Dante est transmis sur Ethernet standard et fonctionne
tm
à l'aide de protocoles Internet standard. Dante fournit une faible latence, une
synchronisation d'horloge précise et une qualité de service (QoS) élevée
pour un transport audio fiable vers divers appareils Dante. L'audio Dante
peut coexister sans risque sur le même réseau que les données IT et de
commande ou peut être configuré de façon à utiliser un réseau dédié.
Types de données sur le réseau
Le SCM820 transmet deux types de données sur le réseau :Contrôle Shure
et Audio et contrôleur Dante. Elles circulent entre les deux ports réseau en
fonction des paramètres de réseau du mélangeur.
Contrôle Shure : Le Contrôle Shure transmet des données pour le
fonctionnement de l'interface graphique, les mises à jour de firmware et les
systèmes de contrôle tiers (AMX, Crestron). Ce réseau est pris en charge
par tous les modèles de SCM820.
Audio et contrôleur Dante : Le réseau Dante transmet l'audio numérique
et les données de contrôle pour Dante Controller. Ce réseau est pris en
charge par les SCM820 compatibles Dante.
Recommandations de commutateur pour la mise en réseau Dante
Outre les conditions de mise en réseau de base, les réseaux audio Dante doivent
utiliser un commutateur réseau ou un routeur Gigabit ayant les caractéristiques
suivantes :
• Ports Gigabit
• Qualité de service (QoS) avec 4 listes d'attente
• QoS Diffserv (DSCP), avec priorité stricte
• Recommandé : Un commutateur géré pour fournir des informations détaillées
sur le fonctionnement de chaque liaison réseau (vitesse du port, compteurs
d'erreurs, bande passante utilisée).
Mise en réseau

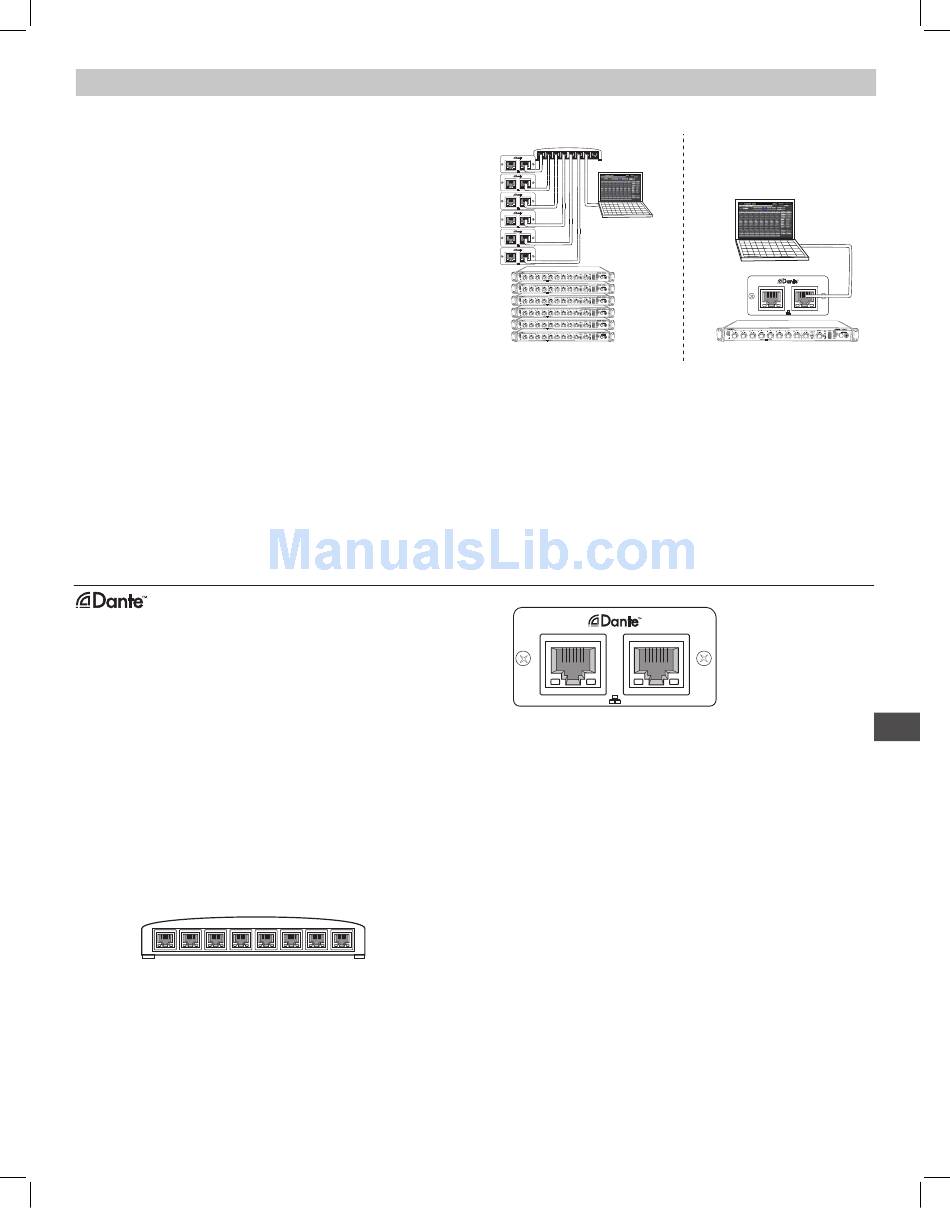

Configurations de réseau typiques
secondary primary
secondary primary
secondary primary
secondary primary
secondary primary
secondary primary
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
IntelliMix®
1 2 3 4 5 6 7 8
push to solo | hold to mute
Plusieurs mélangeurs
Pour obtenir la configuration de réseau
la plus fiable, connecter plusieurs
mélangeurs en étoile à l'aide d'un routeur
DHCP.
secondary primary
secondary primary
secondary primary
secondary primary
secondary primary
secondary primary
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8 HEADPHONE
push to solo | hold to mute
secondary
Interface réseau Dante
La carte réseau Dante est une interface deux ports qui peut être
configurée pour permettre les applications suivantes :
• Lier des mélangeurs pour agrandir le mélange audio, ce qui permet
l'ajout d'un maximum de 12 mélangeurs (96 canaux).
• Protéger le signal audio avec un réseau audio redondant.
• Isoler l'audio Dante du réseau Contrôle Shure.
• Enregistrer l'audio dans un ordinateur sans matériel supplémentaire.
• Maintenir un chemin audio numérique vers d'autres appareils Dante.
• Acheminer un insert de mélange automatique à 8 canaux jusqu'à un
autre appareil Dante à l'aide d'un seul câble blindé de catégorie 5e.
• Connecter jusqu'à quatre mélangeurs SCM820 en série.
SCM820
HEADPHONE
SCM820
HEADPHONE
SCM820
HEADPHONE
SCM820
HEADPHONE
secondary
SCM820
HEADPHONE
IntelliMix®
1 2 3 4 5 6
SCM820
HEADPHONE
push to solo | hold to mute
Mélangeur simple
Le SCM820 peut se connecter
directement à un ordinateur. (Cette
configuration peut prendre une
minute ou plus pour établir une
connexion entre les appareils.)
secondary primary
secondary primary
secondary primary
secondary primary
IntelliMix® SCM820
1 2 3 4 5 6 7 8
HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8
HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8
HEADPHONE
push to solo | hold to mute
IntelliMix® SCM820
1 2 3 4 5 6 7 8
HEADPHONE
push to solo | hold to mute
primary
primary
SCM820
7 8
HEADPHONE
secondary primary
IntelliMix® SCM820
1 2 3 4 5 6 7 8
HEADPHONE
push to solo | hold to mute
