Configuração das Entradas e Saídas
Salvo indicação em contrário, as configurações podem ser feitas no hardware ou na GUI.
Entradas
① Selecione a Fonte de Áudio (somente GUI)
• Analógica (padrão): O áudio vem de um microfone ou de uma fonte de
áudio de nível de linha conectado a uma entrada de canal no painel
traseiro do mixer.
• Rede: O áudio vem da rede de áudio digital Dante. Vá para a guia Input
da GUI para selecionar o áudio Network para cada canal desejado.
O software Dante Controller é necessário para rotear corretamente o
áudio para as entradas de canal.
② Selecione o Ganho de Entrada
Selecione o ganho da entrada analógica para cada canal. Nenhum
ganho é aplicado para o nível de linha analógica ou quando a fonte de
áudio estiver ajustada como Network.
• Microfone (+46 dB): para microfones menos sensíveis, como os
dinâmicos.
• Microfone (+26 dB): para locutores que falam alto ou microfones
sensíveis, como condensadores.
• Linha (+0 dB): Para fontes de nível de linha, como inserções do mixer.
③ Alimentação Fantasma
Forneça alimentação fantasma de 48 V ao canal ao usar microfones de
condensador. (A alimentação fantasma é desativada quando o ganho de
Entrada é ajustado como Line).
④ Ajuste o EQ do Canal
Ajuste a equalização de alta e de baixa frequência para melhorar a
inteligibilidade e reduzir ruídos indesejados:
• Corte de Graves: Ideal para atenuar vibração de baixa frequência
causada por vibrações da mesa ou ruído do ar-condicionado. Ajuste a
frequência do filtro de 12 dB/oitava entre 25 e 320 Hz.
• Limite Alto: Para moderar discurso sibilante ou aumentar o som dos
microfones fora de eixo. Use para reforçar ou cortar o sinal em 12 dB a
5 kHz com uma rampa de 12 dB/oitava.

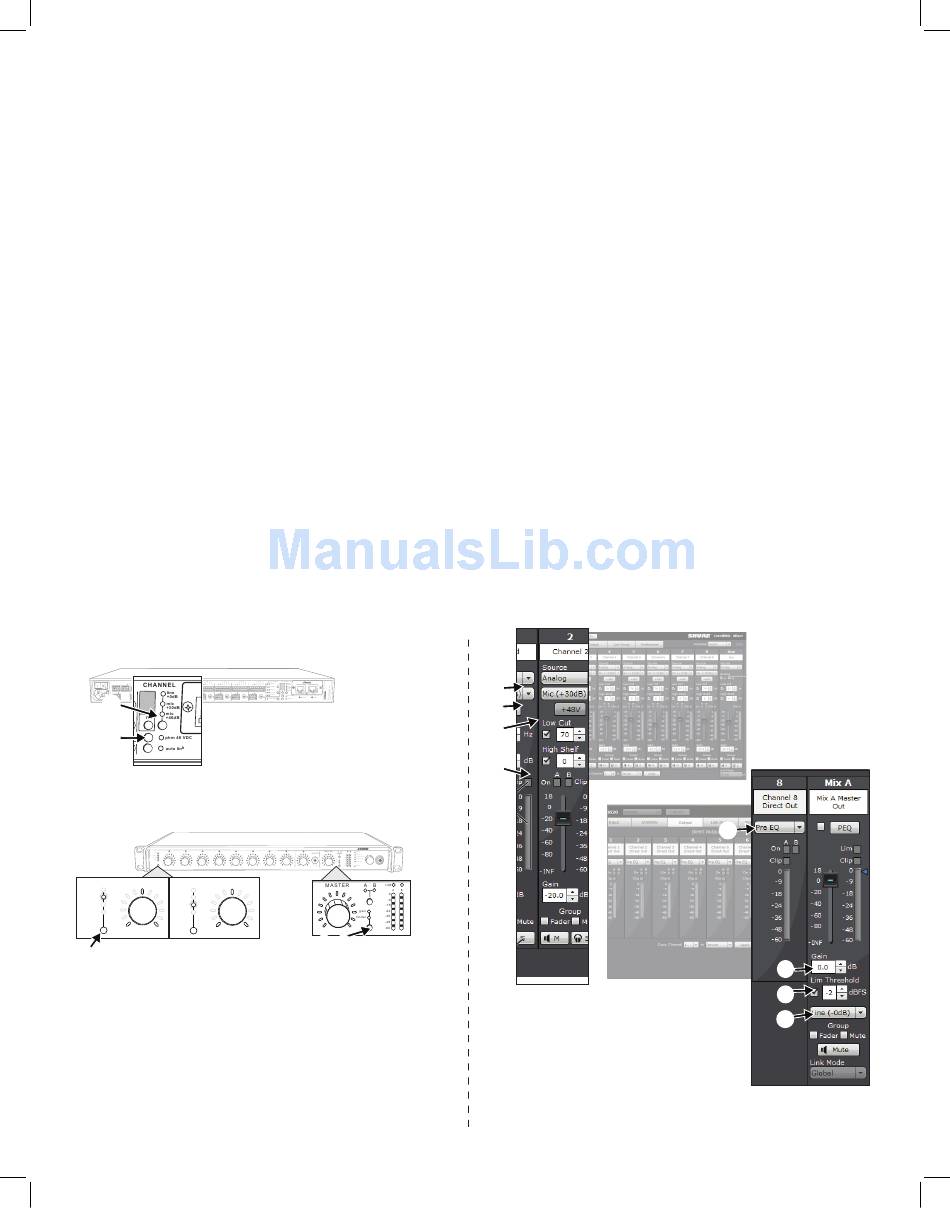

Ajustes de Hardware
IN
OUT AUX IN IN IN IN
+ + +
mix a L R
②
+
+ + + +
low cut
8 7
mix b direct out direct out direct out
hi shelf
ch. meter
+ ③
2 1
direct out
+0 dB
gain
low cut low cut
hi shelf hi shelf
ch. meter ch. meter
-∞ dB +18 dB
IntelliMix®
1
92 Hz
4 5 6 7
gain
low cut low cut
hi shelf hi shelf
ch. meter
ch. meter
25 Hz 320 Hz
push to solo | hold to mute
Seletor de Modo de Canal
Selecione um modo para ajustar o
+0 dB
gain
ganho ou as configurações do EQ.
low cut
low cut
hi shelf
hi shelf
ch. meter ch. meter
-12 dB +12 dB
gain
gain
-16 dBFS
low cut
low cut
hi shelf
hi shelf
ch. meter
ch. meter
-60 dBFS 0 dBFS
100
-15 dB
gain
low cut
hi shelf
IN IN IN IN IN
+ + + + +
+0 dB
gain
+ + + + +
6 5 4 3 2 1
direct out direct out direct out direct out direct out
Seleção de Canal
Para ajustar o Ganho de Entrada ou a
-∞ dB +18 dB
Alimentação Fantasma, pressione
para rolar para por Todos os canais ou
A
selecionar um único canal.
92 Hz
gain
25 Hz 320 Hz
2 3 4 5 6 7 8
push to solo | hold to mute
+0 dB
8
gain
-12 dB +12 dB
⑦⑧
Seletor do Modo de Mixagem
Selecione um modo para ajustar
gain
-16 dBFS
o nível de saída ou o limiar do
limitador.
-60 dBFS 0 dBFS
-15 dB
-80 dB 0 dB
MASTER
A B
+0 dB
Saídas Diretas e de Mixagem
⑤ Atribua as Saídas Diretas (somente GUI)
Atribua as Saídas Diretas de cada canal na guia Output da GUI.
• Pre-EQ: Após o Ganho de Entrada
• Post-EQ: Após os blocos do EQ
• Post-Fader: Após o volume do canal
• IntelliMix: Após a decisão de comutação IntelliMix
• IntelliMix NOMA: Após comutação IntelliMix e decisões do NOMA
⑥ Ajuste o Nível de Saída de Mixagem (somente GUI)
Ajuste o nível de Saída de acordo com a entrada do equipamento de
conexão:
• Line (+0) (padrão): Sem atenuação no nível de saída.
• Line(-20): O sinal é atenuado em 20 dB para evitar cortar uma entrada
de linha.
• Mic (-46): O sinal é atenuado em 46 dB para corresponder a uma
entrada de microfone.
⑦ Configure o Limitador
O limitador de saída impede a distorção durante picos altos do
programa sem afetar níveis normais do programa. Isso impede a
sobrecarga dos dispositivos conectados às saídas do mixer.
⑧ Ajuste o Ganho de Saída
Ajuste o nível de saída geral da mixagem.
①
①
②
②
③
①
④
③
⑤
②
⑥
④
⑦
⑧
③ ⑨
⑤
⑩
CH
⑥
④
⑪
⑫
⑦
⑬
⑧
⑨
SCM820
HEADPHONE
⑩
SCM820
HEADPHONE
⑪
⑫
⑬
Ajustes da GUI
⑭
Guia Input
⑮
⑯
⑤
⑧
⑯
⑦
Guia Output
⑥
